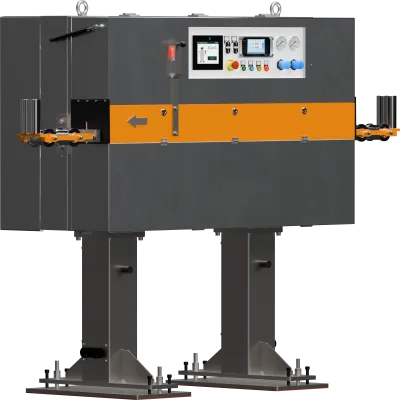

Odciągi gąsienicowe do kabli i światłowodów

Odciągi gąsienicowe do kabli, przewodów, światłowodów.

Odciąg posiada gąsienice o długości kontaktu z przewodem 600 mm i 1300 mm.

Odciągi dedykowane do kabli, przewodów elektrycznych oraz światłowodów stanowią kluczowy element wyposażenia nowoczesnych linii kablowych i światłowodowych. Ich podstawowym zadaniem jest zapewnienie stabilnego, płynnego i precyzyjnie kontrolowanego przesuwu wyrobu, bez ryzyka uszkodzenia delikatnej struktury przewodów czy włókien optycznych. Wysoka jakość pracy odciągu ma bezpośredni wpływ na parametry elektryczne, mechaniczne oraz optyczne gotowego produktu.

W celu zapewnienia stabilnej prędkości liniowej odciągu gąsienicowego stosujemy niezależne napędy dla każdej z gąsienic.

Odciągi gąsienicowe są wyposażone we własny cyfrowy sterownik PLC oraz dotykowy panel operatora. Zastosowanie własnego sterownika PLC jest rozwiązaniem wygodnym dla obsługi oraz umożliwia prace odciągu jako urządzenie niezależne lub pracujące w linii laboratoryjnej lub produkcyjnej. Odciągi są wyposażone w system bezpieczeństwa, który zabezpiecza przed niekontrolowanym dostępem w strefę ruchomych części.

Dane techniczne odciągów gąsienicowych
	jednostka	wartość	wartość	wartość
Odciąg gąsienicowy		OGK-610	OGK-620	OGK-1310
Przeznaczenie		Transport kabli, przewodów	Transport kabli, przewodów	Transport kabli, przewodów
Długość docisku	[mm]	600	600	1300
Szerokość gąsienic	[mm]	80	80	80
Siła uciągu	[N]	2100	2100	2100
Zakres prędkości liniowej gąsienic [ dobierany do aplikacji]	[m/min]	0-150	0-50	0-150
Maksymalny prześwit między pasami	[mm]	90	90	90
Niezależny napęd gąsienic		Tak	Tak	Tak
Rodzaj docisku		Pneumatyczny	Pneumatyczny	Pneumatyczny
Maksymalna siła docisku	[N]	3000	3000	3000
Liczba cylindrów góra dół		2x3	2x3	2x7
Liczba rolek dociskowych		12	12	28
Moc silników napędowych gąsienic	[kW]	5,5	4,0	5,5
Falownik zapewniający stałą siłę uciągu w całym zakresie prędkości		Tak	Tak	Tak
Dotykowy ekran operatora [HMI]		Tak	Tak	Tak
Informacje dodatkowe
Wersja prawostronna i lewostronna		Tak	Tak	Tak
Wersja ciągnąca i hamująca		Tak	Tak	Tak
Możliwość synchronizacji z urządzeniami innych producentów		Opcja	Opcja	Opcja
Bezprzewodowe sterowanie z poziomu tabletu		Opcja	Opcja	Opcja
Zapis receptur w pamięci		Tak	Tak	Tak
System bezpieczeństwa zgodny z obowiązującymi dyrektywami		Tak	Tak	Tak
Zabezpieczenie hasłami		Tak	Tak	Tak
Identyfikacja błędów		Tak	Tak	Tak
Wyświetlacze HMI		Tak	Tak	Tak
Sterowanie PLC		Tak	Tak	Tak
Elektroniczne zabezpieczenia przeciążeniowe oraz inne wymagane		Tak	Tak	Tak
Wymiary [długość-głębokość-wysokość]	[mm]	1600-800-1600	1600-800-1700	2600-800-1600

Odciągi gąsienicowe do kabli, przewodów i światłowodów – precyzyjna kontrola procesu w liniach kablowych.

Czym są odciągi do kabli i światłowodów?

Odciągi kablowe to specjalistyczne urządzenia transportujące, zaprojektowane z myślą o pracy z wyrobami o małej średnicy, dużej długości oraz wysokiej wrażliwości na siły mechaniczne. W przeciwieństwie do klasycznych odciągów gąsienicowych stosowanych przy profilach, odciągi do kabli i światłowodów zapewniają:

bardzo precyzyjną regulację prędkości,
niski i równomierny docisk,
eliminację mikropoślizgów,
stabilność naciągu na całej długości linii.

Są one niezbędne w procesach ekstruzji izolacji, powlekania, buforowania włókien optycznych oraz produkcji kabli telekomunikacyjnych i energetycznych.

Rola odciągów w liniach do produkcji kabli i światłowodów.

W liniach do wytwarzania przewodów i światłowodów odciąg pełni funkcję centralnego elementu regulującego proces. Jego zadania obejmują:

utrzymanie stałej prędkości linii produkcyjnej,
kontrolę naciągu kabla lub włókna,
zapewnienie jednorodnej grubości izolacji lub powłoki,
ochronę włókien światłowodowych przed mikrozgięciami i uszkodzeniami.

Nawet niewielkie wahania prędkości lub siły naciągu mogą prowadzić do pogorszenia tłumienności światłowodu lub parametrów elektrycznych przewodu.

Budowa odciągów gąsienicowych.

Konstrukcja odciągów gąsienicowych jest projektowana z myślą o dużej sztywności, trwałości i precyzji pracy. Do podstawowych elementów należą:

gąsienice transportowe – najczęściej pokryte gumą lub poliuretanem, odporne na ścieranie i temperaturę,
system regulacji docisku – mechaniczny, pneumatyczny lub elektryczny,
pasy lub gąsienice o niskim nacisku – wykonane z materiałów nieuszkadzających powłoki kabla,
precyzyjne układy regulacji docisku – często pneumatyczne lub serwonapędowe,
napędy z regulacją prędkości – umożliwiające synchronizację z wytłaczarką,
solidna rama nośna – zapewniająca stabilność i powtarzalność ustawień,
układ sterowania – często zintegrowany z nadrzędnym systemem linii produkcyjnej.

Nowoczesne odciągi gąsienicowe są projektowane tak, aby umożliwić szybką zmianę ustawień pod różne typy wyrobów.

Wpływ odciągów na jakość kabli i światłowodów.

Precyzyjna praca odciągu ma bezpośredni wpływ na:

jednorodność średnicy przewodu,
stabilność grubości izolacji,
parametry transmisyjne światłowodów,
trwałość mechaniczną kabla,
redukcję strat i odpadów produkcyjnych.

Odpowiednio dobrany odciąg pozwala utrzymać stałe warunki procesu nawet przy bardzo wysokich prędkościach linii kablowych. W przypadku linii światłowodowych szczególny nacisk kładzie się na minimalizację drgań i bezwładności.

Odciągi gąsienicowe a automatyzacja linii produkcyjnych.

W nowoczesnych zakładach produkcyjnych odciągi gąsienicowe są w pełni integrowane z systemami automatyki. Możliwa jest:

automatyczna synchronizacja prędkości z wytłaczarką,
zapis i odtwarzanie receptur produkcyjnych,
zdalna diagnostyka i kontrola parametrów pracy.

Takie rozwiązania zwiększają niezawodność procesu i ograniczają wpływ czynnika ludzkiego. Odciągi dedykowane do kabli, przewodów i światłowodów są niezbędnym elementem nowoczesnych linii kablowych. Ich precyzja, stabilność i delikatność pracy decydują o jakości końcowego produktu oraz niezawodności procesu produkcyjnego. Inwestycja w specjalistyczne odciągi kablowe pozwala producentom sprostać wysokim wymaganiom rynku energetycznego i telekomunikacyjnego.

Dołożyliśmy wszelkich starań, aby informacje o naszych produktach były poprawne merytorycznie. Prosimy dane techniczne urządzeń traktować jako orientacyjne, ponieważ w sposób ciągły doskonalimy nasze produkty dostosowując je do zmieniających się technologii. Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu artykułów Kodeksu Cywilnego
