Wytłaczarka laboratoryjna LE-2CC 2x20 mm

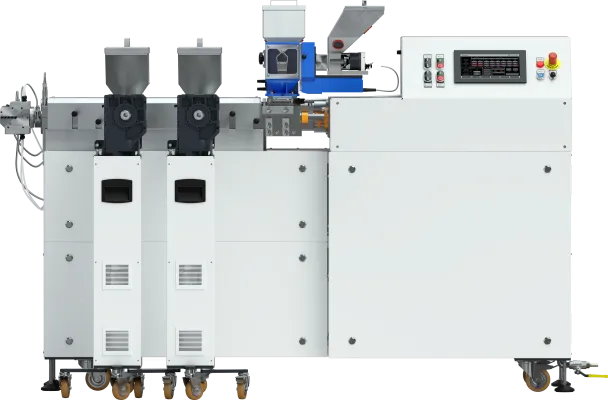

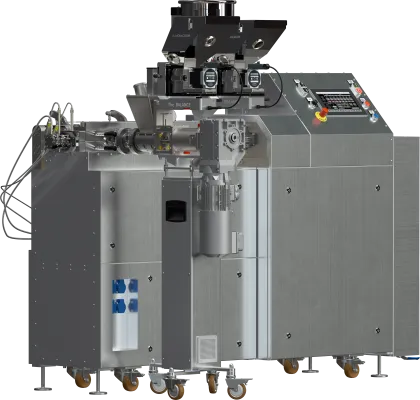

Laboratoryjna wytłaczarka dwuślimakowa LE-2CC 2x20 mm

LE-2CC 2x20 mm to kompaktowa wytłaczarka dwuślimakowa przeznaczona do zastosowań laboratoryjnych i badawczo-rozwojowych. Urządzenie umożliwia prowadzenie eksperymentów technologicznych w zakresie compoundingu, modyfikacji materiałów polimerowych oraz opracowywania nowych formulacji przy bardzo ograniczonym zużyciu surowca.

Koncepcja tego modelu została oparta na potrzebach laboratoriów, które prowadzą intensywne prace rozwojowe, wykonują krótkie serie prób i oczekują szybkiego przezbrajania stanowiska oraz wysokiej powtarzalności wyników. Dzięki temu LE-2CC 2x20 mm dobrze sprawdza się wszędzie tam, gdzie celem nie jest wyłącznie przygotowanie próbki, ale świadome badanie przebiegu procesu i zależności pomiędzy konfiguracją urządzenia, parametrami technologicznymi i właściwościami materiału.

Zastosowanie urządzenia

Wytłaczarka LE-2CC 2x20 mm przeznaczona jest do prowadzenia badań nad przetwórstwem polimerów, mieszaniem materiałów wieloskładnikowych oraz opracowywaniem nowych technologii przetwarzania tworzyw sztucznych. Urządzenie umożliwia realizację szerokiego zakresu eksperymentów technologicznych przy zachowaniu wysokiej kontroli parametrów procesu.

W praktyce oznacza to możliwość prowadzenia prac związanych z opracowywaniem compoundów polimerowych, badaniami nad formulacjami biodegradowalnymi, modyfikacją właściwości tworzyw sztucznych, projektowaniem materiałów kompozytowych, opracowywaniem koncentratów dodatków funkcjonalnych, badaniami nad recyklingiem materiałów polimerowych oraz wybranymi formulacjami specjalistycznymi.

Dlaczego średnica 20 mm jest optymalna dla badań laboratoryjnych

W wielu laboratoriach kluczowym ograniczeniem w prowadzeniu badań jest ilość dostępnego materiału. W takich przypadkach ekstrudery o mniejszej średnicy ślimaków pozwalają znacząco ograniczyć zużycie surowca, zachowując jednocześnie możliwość prowadzenia realistycznych badań nad procesem wytłaczania.

Średnica 20 mm pozwala prowadzić próby technologiczne przy niewielkich wsadach materiałowych, co jest szczególnie istotne w badaniach nad nowymi formulacjami, materiałami specjalistycznymi, dodatkami o wysokiej wartości oraz projektami wymagającymi wielu iteracji eksperymentalnych. Jednocześnie geometria układu uplastyczniającego pozwala zachować typowe zjawiska reologiczne i transportowe charakterystyczne dla większych ekstruderów przemysłowych.

Z punktu widzenia prac R&D model 2x20 mm daje bardzo korzystny kompromis pomiędzy ekonomią badań a ich wartością technologiczną. To właśnie dlatego jest szczególnie przydatny w środowiskach badawczych nastawionych na szybkie testowanie wielu wariantów materiałowych i procesowych.

Konstrukcja układu uplastyczniającego

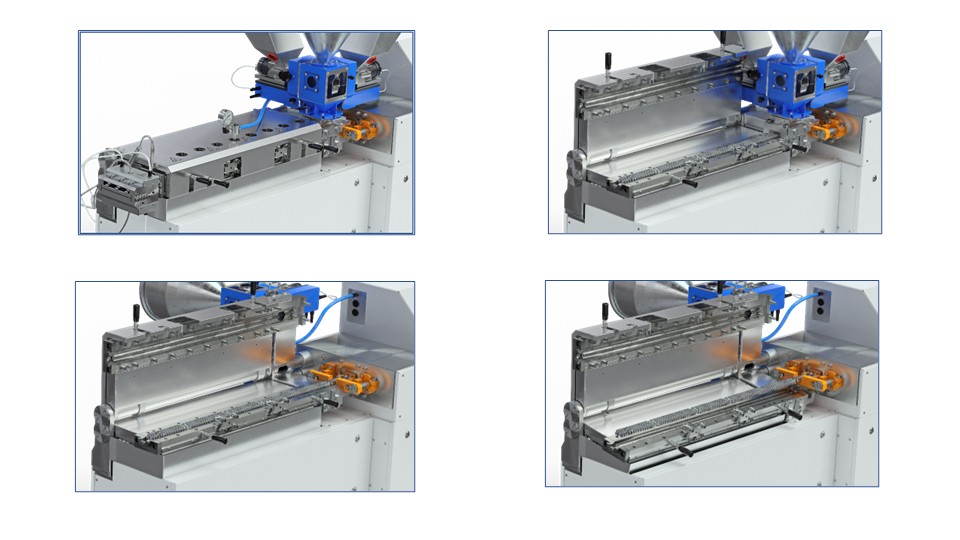

Układ uplastyczniający wytłaczarki oparty jest na cylindrze dzielonym w poziomie. Górna część cylindra może być otwierana niezależnie, natomiast dolna część uchylana w dół. Rozwiązanie to zapewnia bardzo wygodny dostęp do ślimaków oraz umożliwia szybkie czyszczenie urządzenia pomiędzy kolejnymi eksperymentami.

Segmentowa konstrukcja ślimaków umożliwia konfigurację układu uplastyczniającego w zależności od rodzaju materiału oraz charakterystyki procesu. W zależności od potrzeb można stosować segmenty transportowe, mieszające oraz ugniatające, które pozwalają kształtować profil ścinania, intensywność mieszania, warunki homogenizacji oraz przebieg odgazowania.

Wymienne wkładki cylindra stanowią część roboczą układu uplastyczniającego i mogą być wykonywane z różnych materiałów oraz pokrywane powłokami odpornymi na ścieranie i korozję. Takie rozwiązanie umożliwia łatwą regenerację elementów roboczych oraz dostosowanie urządzenia do przetwarzania materiałów o różnej charakterystyce.

Napęd, przekładnia i konfiguracja pracy ślimaków

Napęd wytłaczarki oparty jest na silniku elektrycznym współpracującym z przemiennikiem częstotliwości. Układ ten zapewnia szeroki zakres regulacji prędkości obrotowej oraz stabilny moment obrotowy w całym zakresie pracy urządzenia. W praktyce ma to bezpośredni wpływ na powtarzalność procesu i jakość badań porównawczych.

Kluczowym elementem konstrukcji jest przekładnia rozdzielająca moment obrotowy na dwa ślimaki. Parametry przekładni decydują o zdolności urządzenia do przetwarzania materiałów wymagających większej energii ścinania oraz pracy pod wyższym obciążeniem. LE-2CC 2x20 mm może pracować zarówno w konfiguracji współbieżnej, jak i przeciwbieżnej, co zwiększa elastyczność zastosowań i pozwala lepiej dopasować charakter procesu do celu badania.

Mieszanie, reologia i energia ścinania

W badaniach nad przetwórstwem polimerów kluczowe znaczenie ma analiza wpływu parametrów procesu na reologię stopu oraz jakość mieszania materiału. LE-2CC 2x20 mm umożliwia prowadzenie badań, w których analizowany jest wpływ temperatury, prędkości ślimaków oraz obciążenia mechanicznego na właściwości przetwarzanego materiału.

Kontrola momentu obrotowego pozwala analizować specyficzną energię mechaniczną wprowadzaną do materiału podczas procesu. Parametr ten jest szczególnie istotny w badaniach nad compoundowaniem, homogenizacją formulacji wieloskładnikowych, dyspersją dodatków funkcjonalnych oraz projektowaniem procesów dla materiałów wrażliwych na historię cieplno-mechaniczną.

Czas przebywania materiału i powtarzalność badań

Istotnym parametrem procesu wytłaczania jest czas przebywania materiału w cylindrze oraz jego rozkład. Parametr ten wpływa na stopień homogenizacji materiału, przebieg reakcji chemicznych, skuteczność odgazowania oraz ryzyko degradacji termicznej.

Stabilne warunki pracy wytłaczarki pozwalają prowadzić badania nad wpływem parametrów procesu na czas przebywania materiału i analizować zależności pomiędzy historią procesową a właściwościami końcowymi produktu. W praktyce laboratoryjnej zwiększa to wiarygodność wyników i ułatwia ich późniejsze wykorzystanie przy scale-upie.

Kontrola temperatury i stabilność procesu

Cylinder wytłaczarki podzielony jest na strefy grzewczo-chłodzące rozmieszczone wzdłuż układu uplastyczniającego. Każda strefa wyposażona jest w system grzałek oraz układ chłodzenia sterowany cyfrowym regulatorem PID. Taka architektura pozwala precyzyjnie kształtować profil temperaturowy procesu.

Precyzyjna kontrola temperatury umożliwia utrzymanie stabilnych warunków przetwarzania oraz ogranicza ryzyko degradacji materiału. Jest to szczególnie ważne w badaniach nad materiałami wrażliwymi termicznie oraz formulacjami wymagającymi bardzo stabilnych warunków procesu i dobrej powtarzalności kolejnych prób.

Monitoring procesu i archiwizacja danych

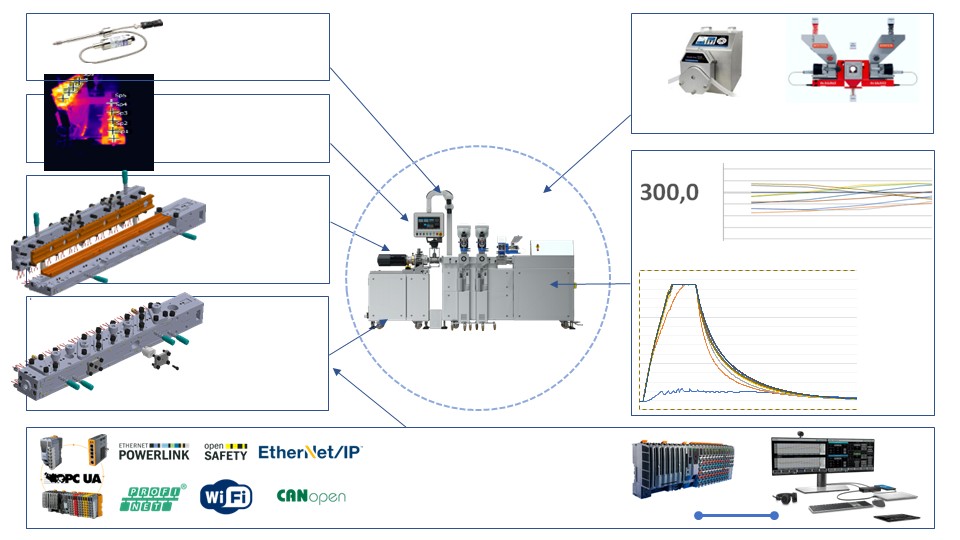

LE-2CC 2x20 mm została wyposażona w system umożliwiający monitorowanie kluczowych parametrów procesu i zapisywanie danych pomiarowych do późniejszej analizy. Obejmuje to między innymi temperaturę stref cylindra i głowicy, moment obrotowy ślimaków, siłę osiową działającą na ślimaki, ciśnienie i temperaturę materiału oraz parametry pracy napędu.

Zapis i archiwizacja receptur oraz danych procesowych pozwalają porównywać kolejne serie badań, analizować wpływ zmian konfiguracji na przebieg procesu oraz budować uporządkowaną podstawę do dalszej optymalizacji technologii. W laboratoriach przemysłowych i jednostkach badawczych ma to bezpośredni wpływ na jakość wniosków projektowych i szybkość prac rozwojowych.

System sterowania i możliwości rozbudowy

Wytłaczarka wyposażona jest w nowoczesny system sterowania oparty na sterowniku PLC oraz panelu operatorskim HMI. System umożliwia monitorowanie wszystkich parametrów procesu oraz zapisywanie danych pomiarowych w celu późniejszej analizy wyników badań.

Architektura systemu sterowania umożliwia integrację urządzenia z innymi elementami stanowiska badawczego oraz z systemami zarządzania danymi stosowanymi w nowoczesnych laboratoriach. W zależności od konfiguracji możliwe jest również wyposażenie urządzenia w dodatkowe funkcje komunikacyjne i moduły wspierające bardziej zaawansowane środowiska badawcze.

Dla kogo przeznaczona jest LE-2CC 2x20 mm

LE-2CC 2x20 mm jest szczególnie przydatna dla laboratoriów badawczo-rozwojowych przemysłu tworzyw sztucznych, uczelni technicznych i instytutów badawczych, producentów compoundów i masterbatchy, laboratoriów opracowujących materiały biodegradowalne oraz firm prowadzących badania nad recyklingiem tworzyw.

Urządzenie dobrze odpowiada potrzebom użytkowników, którzy oczekują zwartego i ekonomicznego stanowiska badawczego, ale nie chcą rezygnować z reprezentatywności procesu, wysokiej kontroli parametrów oraz elastyczności konfiguracji układu uplastyczniającego.

LE-2CC 2x20 mm jako narzędzie scale-up

Choć urządzenie przeznaczone jest do pracy w skali laboratoryjnej, geometria układu uplastyczniającego pozwala prowadzić badania nad parametrami procesu, które mogą być później wykorzystywane przy projektowaniu instalacji pilotażowych lub przemysłowych.

Analiza parametrów takich jak moment obrotowy, temperatura procesu, energia wprowadzana do materiału czy czas przebywania materiału pozwala opracowywać modele technologiczne umożliwiające bezpieczne skalowanie procesu wytłaczania. To sprawia, że LE-2CC 2x20 mm jest nie tylko kompaktową wytłaczarką laboratoryjną, ale rzeczywistym narzędziem rozwoju technologii.
