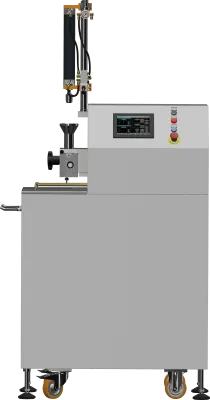

Mieszalnik pomiarowy SMM-30 ml.(reometr momentu obrotowego)

Mieszalnik pomiarowy SMM-30 ml.(reometr momentu obrotowego)

left

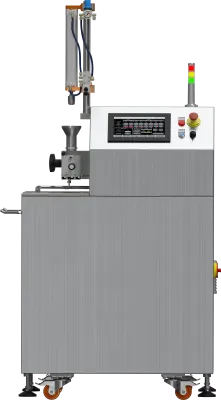

Mieszalnik pomiarowy SMM-30 ml.(reometr momentu obrotowego)
Mieszalnik pomiarowy SMM-30 ml.(reometr momentu obrotowego)-1
Mieszalnik pomiarowy SMX 30-60 ml.(reometr momentu obrotowego)
Mieszalnik pomiarowy SMX 30-60 ml.(reometr momentu obrotowego)-1
Mieszalnik pomiarowy SMX 30-60 ml.(reometr momentu obrotowego)-2
right
Laboratoryjne mieszalniki pomiarowe SiTech3D SMM-30 i SMX 30-60 są przeznaczone do badań polimerów, compoundów, elastomerów i innych formulacji podczas mieszania, ugniatania i uplastyczniania. Umożliwiają prowadzenie powtarzalnych testów przy kontrolowanej temperaturze i prędkości rotorów oraz rejestrację przebiegu momentu obrotowego i temperatury materiału w funkcji czasu.

Konstrukcja wykorzystuje dwa przeciwbieżne rotory pracujące ze stałą relacją prędkości 3:2, łatwo otwieraną trzyczęściową komorę roboczą, trzy niezależnie kontrolowane strefy cieplne oraz osobny tor pomiaru temperatury materiału. Dostępnych jest pięć podstawowych geometrii rotorów, a elementy robocze i funkcje systemu sterowania mogą być również dopasowane do konkretnego programu badawczego.
Dane techniczne urządzenia

Modele i komora robocza

Parametr Wartość / wykonanie
SMM-30 komora robocza 30 cm³
SMX 30-60 komory robocze 30–60 cm³, zależnie od konfiguracji
Charakter pracy laboratoryjny, cykliczny
Konstrukcja komory roboczej trzyczęściowa: płyta przednia, korpus komory i płyta tylna
Dostęp do komory łatwe otwieranie i demontaż zespołu roboczego
Liczba rotorów 2
Wymiana rotorów tak, po otwarciu zespołu komory

Napęd i układ rotorów

Parametr Wartość / wykonanie
Rodzaj napędu serwonapęd
Moc znamionowa napędu 4,37 kW
Klasa prądowa serwonapędu 13 A
Maksymalna prędkość rotorów do 200 obr./min
Maksymalny moment obrotowy układu rotorów do 200 Nm
Kierunek obrotów rotorów przeciwbieżny
Relacja prędkości rotorów stała, 3:2
Rotor napędzany rotor wolniejszy
Regulacja prędkości bezstopniowa, elektroniczna
Pomiar prędkości ciągły, w systemie sterowania
Monitoring napędu bieżące parametry pracy układu napędowego

Pomiar momentu obrotowego

Parametr Wartość / wykonanie
Wyznaczanie momentu w konfiguracji standardowej na podstawie wartości momentu wyznaczanej przez układ serwonapędowy
Pomiar momentu bieżący, w funkcji czasu
Archiwizacja momentu razem z pozostałymi mierzonymi parametrami procesu
Niezależny pomiar momentu dedykowany przetwornik momentu obrotowego – opcja

Układ temperaturowy komory

Parametr Wartość / wykonanie
Temperatura pracy – wykonanie kwasoodporne do 270°C
Temperatura pracy – wykonanie ze stali azotowanej 400°C i więcej, zależnie od konfiguracji
Ogrzewanie komory elektryczne
Liczba stref temperaturowych 3 niezależnie regulowane strefy
Podział stref temperaturowych płyta przednia, korpus komory i płyta tylna
Regulacja temperatury cyfrowa regulacja PID realizowana przez system sterowania
Czujniki temperatury stref Pt100 lub termopary, zależnie od konfiguracji
Pomiar temperatur stref ciągły
Chłodzenie komory powietrze lub woda
Układ chłodzenia kanały chłodzące zintegrowane z zespołem komory

Pomiar temperatury materiału

Parametr Wartość / wykonanie
Tor temperatury materiału niezależny, czwarty tor temperaturowy
Czujnik temperatury materiału termopara typu K, klasa 1 wg EN 60584
Charakter pomiaru lokalny pomiar temperatury materiału w komorze roboczej
Rozdzielczość toru pomiarowego 0,1°C
Przetwarzanie sygnału 16 bit, sigma-delta
Kompensacja zimnego końca automatyczna
Linearyzacja charakterystyki termopary cyfrowa
Filtracja sygnału programowalna
Zakres filtracji 1–200 ms
Separacja toru pomiarowego galwaniczna
Pomiar temperatury materiału ciągły, w funkcji czasu

Rotory i materiały elementów roboczych

Parametr Wartość / wykonanie
Liczba podstawowych geometrii rotorów 5
Dostępne geometrie rotorów Roller, Cam, Banbury, Sigma, Delta
Rotory specjalne możliwość zaprojektowania geometrii do konkretnego materiału lub programu badawczego
Materiał rotorów stal azotowana lub hartowana stal nierdzewna, zależnie od zastosowania
Hartowana stal nierdzewna możliwe wykonanie między innymi ze stali 440C
Materiał komory roboczej stal azotowana lub wykonanie kwasoodporne, zależnie od temperatury i badanego materiału
Dobór materiałów elementów roboczych do temperatury pracy, ścieralności, korozyjności i charakteru badanego materiału

Załadunek i docisk próbki

Parametr Wartość / wykonanie
Sposób załadunku od góry do komory roboczej
Docisk mechaniczny obciążnik
Docisk pneumatyczny siłownik pneumatyczny – zależnie od konfiguracji

Sterowanie i receptury

Parametr Wartość / wykonanie
Jednostka sterująca programowalny sterownik PLC
Panel operatorski 10 cali, ekran dotykowy
Receptury zapis i odtwarzanie nastaw procesu oraz procedur badawczych
Parametry zadawane zapisywane w recepturze zgodnie z konfiguracją urządzenia
Indywidualne procedury badawcze możliwość programowania sekwencji dostosowanych do aplikacji
Dodatkowe funkcje obliczeniowe możliwość implementacji zgodnie z wymaganiami programu badawczego
Analiza i porównywanie przebiegów możliwość implementacji funkcji analitycznych i przebiegów referencyjnych

Rejestracja i archiwizacja danych

Parametr Wartość / wykonanie
Zakres rejestrowanych danych wszystkie mierzone parametry procesu
Format plików CSV
Zapis lokalny nośnik USB
Zapis sieciowy serwer, zależnie od konfiguracji infrastruktury użytkownika
Okres archiwizacji danych programowalny od 1 s
Archiwizowane wielkości moment obrotowy, prędkość rotorów, temperatury stref komory, temperatura materiału oraz wszystkie pozostałe mierzone parametry zgodnie z wyposażeniem urządzenia

Komunikacja i integracja

Parametr Wartość / wykonanie
Ethernet TCP/IP tak
POWERLINK tak
OPC UA serwer OPC UA
Zakres danych OPC UA konfigurowalny zgodnie z wymaganiami aplikacji
Cykl udostępniania danych OPC UA konfigurowalny niezależnie od okresu archiwizacji CSV
Komunikacja Wi-Fi tak
Integracja z siecią uczelni lub laboratorium możliwa poprzez Ethernet i uzgodnioną konfigurację infrastruktury IT użytkownika
Integracja z systemami laboratoryjnymi i nadrzędnymi LIMS, SCADA, systemy archiwizacji danych oraz inne systemy użytkownika – zależnie od projektu
Integracja z bazami danych i aplikacjami badawczymi możliwa poprzez OPC UA lub inne uzgodnione interfejsy komunikacyjne
Zdalny dostęp do danych możliwy zależnie od konfiguracji urządzenia, infrastruktury sieciowej i polityki dostępu użytkownika

Bezpieczeństwo

Parametr Wartość / wykonanie
System bezpieczeństwa maszyny zintegrowany układ bezpieczeństwa
Zabezpieczenie przeciwzwarciowe tak
Ochrona przeciążeniowa napędu tak

Uwaga: SiTech3D prowadzi ciągłe prace rozwojowe nad konstrukcją, automatyką i funkcjonalnością urządzeń. W związku z doskonaleniem produktów oraz postępem technicznym wybrane parametry, rozwiązania konstrukcyjne, wyposażenie i funkcje mogą ulegać zmianom. Szczegółowa specyfikacja jest każdorazowo określana dla konkretnej konfiguracji urządzenia.

Opis techniczny

Laboratoryjny mieszalnik pomiarowy do badań materiałów i formulacji

SMM-30 i SMX 30-60 są przeznaczone do prowadzenia kontrolowanych badań materiału w zamkniętej komorze roboczej. Próbka jest jednocześnie ogrzewana i poddawana działaniu dwóch rotorów, dzięki czemu można obserwować jej zachowanie podczas całego procesu mieszania, a nie wyłącznie oceniać materiał po zakończeniu testu.

Urządzenie pozwala wykonywać serie badań według tej samej procedury i porównywać kolejne formulacje, dodatki, partie surowca albo świadomie zmienione warunki procesu. Mała skala badania ogranicza zużycie materiału, co jest szczególnie istotne w pracach R&D, przy materiałach eksperymentalnych oraz podczas opracowywania większej liczby wariantów receptury.

Oznaczenia SMM-30 i SMX 30-60 odnoszą się do dostępnych objętości komory roboczej. Dobór wielkości komory, rotorów i pozostałego wyposażenia zależy od badanego materiału oraz celu prowadzonego testu.

Co jest rejestrowane podczas badania?

Wartość badania mieszalnikowego wynika z możliwości obserwowania kilku wielkości jednocześnie. System sterowania może rejestrować przebieg momentu obrotowego, prędkość rotorów, temperatury poszczególnych części komory, temperaturę materiału oraz czas procesu.

Pozwala to zestawić ze sobą zachowanie układu mechanicznego i cieplnego. Zmiana momentu może wystąpić równocześnie ze zmianą temperatury materiału, dlatego interpretowanie obu przebiegów razem daje pełniejszą informację niż obserwacja pojedynczego parametru.

W badaniach porównawczych szczególne znaczenie ma powtarzalność całej procedury: ilości materiału, sposobu załadunku, temperatury początkowej, geometrii rotorów, prędkości oraz czasu testu.

Pomiar momentu obrotowego

Podczas mieszania materiał stawia rotorom opór, który zmienia się wraz z jego stanem, temperaturą i przebiegiem procesu. Rejestracja momentu obrotowego pozwala obserwować te zmiany w czasie i porównywać zachowanie kolejnych próbek.

W standardowej konfiguracji wartość momentu jest wyznaczana na podstawie danych układu napędowego i falownika. Rozwiązanie to jest przeznaczone przede wszystkim do badań technologicznych i porównawczych prowadzonych na tym samym stanowisku według ustalonej procedury.

Jeżeli zastosowanie wymaga niezależnego toru pomiarowego, mieszalnik może zostać wyposażony w osobny przetwornik momentu obrotowego. Pozwala to oddzielić pomiar od parametrów napędu i rozszerzyć możliwości stanowiska w bardziej wymagających zastosowaniach badawczych.

Moment obrotowy nie jest bezpośrednim odpowiednikiem bezwzględnej lepkości materiału. Na jego wartość wpływają również geometria rotorów, stopień wypełnienia komory, temperatura i prędkość pracy. Z tego powodu największą wartość mają wyniki uzyskane w ściśle kontrolowanych i powtarzalnych warunkach.

Niezależny pomiar temperatury materiału

Temperatura materiału podczas mieszania może różnić się od temperatury ścian komory. Część energii mechanicznej dostarczanej przez rotory jest zamieniana na ciepło, dlatego materiał może nagrzewać się również wskutek odkształcania i tarcia.

SMM-30 i SMX 30-60 wykorzystują dlatego osobny tor pomiarowy z termoparą, przeznaczony do lokalnego pomiaru temperatury materiału w komorze roboczej. Pomiar ten jest niezależny od czujników wykorzystywanych do regulacji trzech stref cieplnych komory.

System rozróżnia więc dwie grupy informacji temperaturowych:

Takie rozdzielenie ułatwia ocenę wpływu pracy mechanicznej na próbkę i pozwala analizować przebieg momentu obrotowego w odniesieniu do lokalnej temperatury materiału.

Trzy niezależnie regulowane strefy komory

Zespół komory jest ogrzewany elektrycznie w trzech niezależnie kontrolowanych strefach. Pozwala to stabilizować warunki cieplne całego układu roboczego i prowadzić test według zadanej procedury temperaturowej.

Regulacja realizowana jest przez system PLC z algorytmami PID. Temperatury poszczególnych stref są monitorowane i mogą być zapisywane razem z pozostałymi parametrami badania.

Komora posiada również kanały umożliwiające aktywne chłodzenie powietrzem albo wodą. Rozwiązanie to może być wykorzystywane zarówno podczas prowadzenia określonych procedur, jak i do skrócenia czasu potrzebnego na przygotowanie stanowiska do kolejnego testu.

Przeciwbieżne rotory o stałej relacji prędkości 3:2

Materiał jest mieszany przez dwa rotory obracające się w przeciwnych kierunkach. Ich prędkości pozostają względem siebie w stałej relacji 3:2, przy czym napęd przekazywany jest na rotor wolniejszy.

Stała kinematyka układu jest istotna z punktu widzenia powtarzalności badań. Przy zachowaniu tego samego zestawu rotorów, prędkości, stopnia wypełnienia i temperatury można bezpośrednio porównywać kolejne testy prowadzone według tej samej procedury.

Prędkość pracy jest regulowana przez serwonapęd i nadzorowana przez system sterowania.

Trzyczęściowa komora robocza

Zespół mieszający składa się z płyty przedniej, właściwej komory oraz płyty tylnej. Konstrukcja umożliwia łatwe otwieranie i demontaż, zapewniając bezpośredni dostęp do rotorów oraz powierzchni mających kontakt z materiałem.

Jest to szczególnie ważne w laboratorium, gdzie kolejne próby mogą dotyczyć różnych formulacji, pigmentów, napełniaczy lub polimerów. Łatwy dostęp do strefy roboczej ułatwia dokładne czyszczenie urządzenia, kontrolę jego stanu oraz wymianę elementów roboczych.

Trzyczęściowa konstrukcja pozwala również sprawnie zmieniać konfigurację rotorów i przygotowywać urządzenie do kolejnego programu badań.

Kontrolowany załadunek i docisk próbki

Sposób załadunku materiału wpływa na początkową fazę testu oraz powtarzalność uzyskiwanego przebiegu. Dlatego próbka powinna być wprowadzana do komory według ustalonej procedury.

Mieszalnik może być wyposażony w docisk realizowany za pomocą obciążnika albo siłownika pneumatycznego. Pozwala to dopasować sposób podawania i docisku próbki do charakteru materiału oraz wymaganego poziomu automatyzacji stanowiska.

W badaniach porównawczych istotne jest zachowanie nie tylko tej samej masy materiału, lecz również podobnego sposobu jego wprowadzania, docisku i czasu rozpoczęcia rejestracji.

Pięć podstawowych geometrii rotorów

Geometria rotorów wpływa na sposób przemieszczania, odkształcania i mieszania materiału w komorze. Z tego powodu SMM-30 i SMX 30-60 mogą być wyposażane w różne elementy robocze dobierane do badanego materiału i celu testu.

Roller

Geometria stosowana przede wszystkim w badaniach tworzyw termoplastycznych i formulacji, w których istotna jest obserwacja mięknienia, uplastyczniania oraz mieszania polimeru z dodatkami.

Cam

Geometria przeznaczona do bardziej intensywnych warunków mieszania. Może być stosowana między innymi do tworzyw, mieszanin napełnionych i materiałów stawiających większy opór podczas pracy.

Banbury

Rotory przeznaczone głównie do elastomerów i mieszanek gumowych wymagających intensywnego ugniatania i mieszania składników.

Sigma

Geometria stosowana w wybranych pastach i innych materiałach wymagających innego sposobu mieszania niż typowe stopione termoplasty.

Delta

Rotory mogące znaleźć zastosowanie między innymi w badaniach materiałów termoutwardzalnych oraz układów, których właściwości zmieniają się podczas sieciowania lub utwardzania.

Podane zastosowania mają charakter orientacyjny. Ostateczny dobór rotorów zależy od właściwości materiału, stopnia wypełnienia, temperatury, wymaganego sposobu mieszania i celu badania.

Rotory projektowane do konkretnej aplikacji

Poza standardowymi geometriami SiTech3D może zaprojektować rotory przeznaczone do konkretnego materiału lub programu badawczego. Pozwala to zmienić sposób transportu, ugniatania i mieszania próbki wtedy, gdy standardowy układ nie odpowiada wymaganiom danej aplikacji.

Elementy robocze mogą być wykonywane ze stali azotowanych albo z hartowanych stali nierdzewnych, między innymi 440C. Materiał i sposób wykonania dobierane są z uwzględnieniem temperatury pracy, ścieralności, korozyjności formulacji oraz wymaganej trwałości powierzchni roboczych.

Rotory Roller, Cam, Banbury, Sigma i Delta do mieszalników pomiarowych SiTech3D

Rys. 1. Przykładowe geometrie rotorów do mieszalników pomiarowych SiTech3D.

Programowalne sterowanie i rejestracja danych

Sterownik PLC odpowiada za regulację parametrów urządzenia, prowadzenie sekwencji testowej, rejestrację danych i obsługę stanowiska. Receptury umożliwiają zapis ustawień potrzebnych do ponownego wykonania badania w tych samych warunkach.

System może archiwizować parametry procesu oraz przekazywać dane do systemów nadrzędnych. Architektura sterowania umożliwia również integrację z siecią laboratoryjną lub przemysłową.

Istotną cechą platformy jest możliwość dostosowania oprogramowania do konkretnej procedury badawczej. W zależności od projektu mogą zostać przygotowane dodatkowe sekwencje automatyczne, obliczenia, analiza charakterystycznych punktów przebiegu, porównanie z próbą referencyjną lub indywidualny sposób raportowania.

Funkcje niestandardowe są dobierane do określonego stanowiska i nie muszą być identyczne w każdej konfiguracji urządzenia.

Badania formulacji i prace R&D

Mieszalnik pomiarowy jest szczególnie użyteczny podczas opracowywania formulacji, w których zmiana składu może wpływać na przebieg procesu. Kolejne warianty mogą być badane według tej samej procedury, dzięki czemu można porównywać ich zachowanie jeszcze przed wykonaniem większych prób technologicznych.

Badania mogą obejmować między innymi wpływ napełniaczy, plastyfikatorów, stabilizatorów, pigmentów, kompatybilizatorów, modyfikatorów, środków procesowych oraz udziału materiałów wtórnych.

Reogram nie zastępuje bezpośredniej oceny dyspersji, klasycznej reometrii ani badań właściwości gotowej próbki. Pozwala jednak stwierdzić, czy zmiana składu spowodowała mierzalną zmianę zachowania materiału podczas mieszania.

Kontrola jakości i porównywanie partii materiału

Jeżeli kolejne badania są wykonywane według tej samej procedury, przebieg materiału referencyjnego może być wykorzystywany jako punkt odniesienia dla kolejnych partii surowca lub gotowej formulacji.

Różnice w momencie obrotowym, temperaturze materiału, czasie występowania charakterystycznych zmian lub kształcie całego przebiegu mogą wskazać, że badana partia zachowuje się inaczej niż materiał odniesienia.

Mieszalnik nie określa automatycznie przyczyny takiej różnicy, ale pozwala ją wykryć i zdecydować, czy próbka wymaga dalszych badań.

Od próbki laboratoryjnej do dalszych prób technologicznych

Niewielka objętość komory pozwala prowadzić serie testów bez zużywania dużej ilości materiału. Ma to znaczenie przy nowych formulacjach, drogich dodatkach, materiałach eksperymentalnych oraz projektach, w których konieczne jest porównanie wielu wariantów.

Na podstawie wyników można wybrać materiały przeznaczone do kolejnego etapu rozwoju i zweryfikować je później na wytłaczarce, walcarce, wtryskarce lub innym urządzeniu procesowym.

Badanie mieszalnikowe nie jest prostym przelicznikiem parametrów laboratoryjnych na warunki produkcyjne. Zmiana skali oznacza zmianę geometrii, wymiany ciepła, czasu przebywania i warunków przepływu. Wynik służy więc przede wszystkim do porównywania materiałów i świadomego planowania dalszych prób.

Konfiguracja urządzenia do programu badawczego

SMM-30 i SMX 30-60 mogą być konfigurowane odpowiednio do materiału i zakresu badań. Doborowi podlegają między innymi objętość komory, geometria i materiał rotorów, sposób docisku próbki, chłodzenie, sposób wyznaczania momentu oraz funkcje systemu sterowania.

W połączeniu z możliwością projektowania własnych rotorów i modyfikowania oprogramowania pozwala to wykorzystywać urządzenie jako konfigurowalną platformę badawczą, a nie wyłącznie jako mieszalnik o jednej stałej geometrii i jednej procedurze pracy.

Więcej o reometrii momentu obrotowego

Zasady interpretacji reogramu, znaczenie temperatury materiału, wpływ geometrii rotorów, stopnia wypełnienia komory i warunków testu zostały szerzej opisane na stronie mieszalniki pomiarowe i reometria momentu obrotowego.

SMM-30 i SMX 30-60 należą do grupy laboratoryjnych urządzeń pomiarowych SiTech3D przeznaczonych do badań materiałów oraz rozwoju formulacji i technologii przetwórstwa.

Najczęstsze pytania

Czym różnią się SMM-30 i SMX 30-60?

Podstawowa różnica dotyczy dostępnej objętości komory roboczej. Dobór modelu zależy od ilości materiału, stosowanej geometrii rotorów i zakresu planowanych badań.

Czy mieszalnik mierzy temperaturę materiału?

Tak. Urządzenie posiada niezależny tor z termoparą przeznaczony do lokalnego pomiaru temperatury materiału w komorze. Pomiar ten jest oddzielony od trzech kanałów regulacji temperatury zespołu komory.

Jak wyznaczany jest moment obrotowy?

W standardowej konfiguracji wartość momentu jest wyznaczana na podstawie danych układu napędowego. Dla bardziej wymagających zastosowań urządzenie może zostać wyposażone w niezależny przetwornik momentu.

Czy można zamówić indywidualną geometrię rotorów?

Tak. SiTech3D może zaprojektować elementy robocze do konkretnego materiału, wymaganych warunków mieszania i programu badawczego.

Czy urządzenie może realizować własną procedurę badawczą?

Tak. Programowalny system PLC umożliwia przygotowanie indywidualnych sekwencji testowych, sposobu rejestracji danych, dodatkowych obliczeń oraz komunikacji z systemami nadrzędnymi.
