Wytłaczarka pilotażowa - produkcyjna jednoślimakowa LE-1S 60-90 mm

Przemysłowa wytłaczarka jednoślimakowa do tworzyw sztucznych

Wytłaczarka jednoślimakowa LE-1S 60–90 mm została zaprojektowana jako przemysłowe rozwiązanie do stabilnego przetwórstwa tworzyw sztucznych w aplikacjach, w których znaczenie mają nie tylko wydajność i moc napędu, ale również precyzja prowadzenia procesu, powtarzalność parametrów oraz możliwość integracji z nowoczesną linią technologiczną. Platforma obejmuje dwa wykonania — 60 mm i 90 mm — co pozwala dobrać urządzenie do wymagań konkretnej technologii, oczekiwanej wydajności oraz geometrii układu uplastyczniającego.

Wytłaczarka produkcyjna, która wspiera także uruchomienia i skalowanie procesu

LE-1S 60–90 mm należy traktować przede wszystkim jako jednoślimakową wytłaczarkę przemysłową i produkcyjną, która może równocześnie wspierać etap uruchamiania technologii, walidacji ustawień oraz skalowania procesu. W praktyce oznacza to możliwość prowadzenia stabilnej produkcji, przygotowania danych technologicznych, oceny zachowania materiału, sprawdzania konfiguracji głowic oraz przejścia od prób procesowych do wdrożenia w realnej skali przemysłowej.

Dlaczego wytłaczarka jednoślimakowa pozostaje kluczowym rozwiązaniem produkcyjnym

W wielu zastosowaniach przemysłowych układ jednoślimakowy pozostaje podstawowym i najbardziej racjonalnym wyborem tam, gdzie celem jest stabilne uplastycznianie materiału, ciągłość procesu, przewidywalne warunki ciśnienia i temperatury oraz dobra kontrola jakości stopu. Wytłaczarki jednoślimakowe są szeroko stosowane przy produkcji rur, profili, półproduktów, powłok i innych wyrobów z tworzyw sztucznych. W tej klasie urządzeń kluczowe znaczenie ma nie sama obecność jednego ślimaka, lecz jakość całego układu: napędu, cylindra, systemu termoregulacji, pomiarów i sterowania.

Dwa wykonania 60 i 90 mm – jedna platforma konstrukcyjna

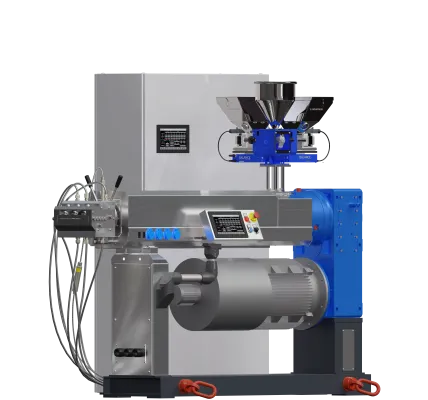

Model LE-1S 60–90 mm obejmuje dwie przemysłowe konfiguracje: 60 mm oraz 90 mm. W obu wykonaniach zastosowano długość ślimaka w zakresie 25–32 L/D, co daje szerokie możliwości doboru układu uplastyczniającego do materiału i zadania technologicznego. Platforma została zaprojektowana z myślą o dużych momentach obrotowych i wysokiej stabilności pracy. W wykonaniu 60 mm maksymalny dostępny moment obrotowy wynosi 5200 Nm, a w wykonaniu 90 mm 16000 Nm. Maksymalna zainstalowana moc napędu wynosi odpowiednio 120 kW i 300 kW. Taki zakres parametrów wyraźnie ustawia te urządzenia w klasie przemysłowej.

Kontrola temperatury jako fundament jakości procesu

W przetwórstwie tworzyw sztucznych jakość i powtarzalność procesu zależą w dużym stopniu od stabilności cieplnej układu uplastyczniającego. Dlatego LE-1S 60–90 mm została zaprojektowana z naciskiem na precyzyjną kontrolę temperatury w każdej strefie cylindra i głowicy. Każda strefa jest wyposażona w wydajny układ grzania i chłodzenia, a regulacja odbywa się przez wielostrefowy regulator PID sterujący mocą grzania oraz chłodzenia. Takie rozwiązanie umożliwia szybkie osiąganie temperatur zadanych, ograniczanie przesterowań oraz utrzymanie stabilnych warunków procesu nawet w bardziej wymagających aplikacjach.

W praktyce to właśnie jakość sterowania temperaturą decyduje o wiarygodności procesu, jakości stopu, stabilności ciśnienia, czasie przygotowania maszyny do pracy oraz możliwości powtarzalnego odtwarzania parametrów między seriami.

Układ uplastyczniający i rozwiązania konstrukcyjne

Platforma LE-1S 60–90 mm została zaprojektowana jako rozwiązanie do pracy z odpowiednio wysokimi obciążeniami mechanicznymi i cieplnymi. Budowa ślimaka i cylindra jest dostosowana do przenoszenia dużych momentów obrotowych oraz sił osiowych, a sam cylinder podzielono na strefy grzewczo-chłodzące dobierane do konfiguracji urządzenia. W standardzie przewidziano niezależny system chłodzenia cylindra dla każdej strefy oraz wodny, ciśnieniowy układ chłodzenia strefy karmienia z własną chłodnicą i pompą. Dla wybranych aplikacji dostępne są również opcje takie jak rowkowana strefa karmienia, porty odgazowania czy rozbudowane systemy dozowania.

Napęd, łożysko oporowe i trwałość przemysłowa

Na tej karcie mocno wybrzmiewa także przemysłowy charakter układu napędowego. Wytłaczarka wykorzystuje nowoczesny napęd z silnikiem prądu przemiennego i przemiennikiem częstotliwości, a ważnym elementem konstrukcji jest łożysko oporowe układu uplastyczniającego, odpowiedzialne za przenoszenie wysokich sił osiowych i długotrwałą niezawodność pracy. To są elementy, które decydują o realnej trwałości urządzenia, jego bezpieczeństwie pracy oraz zdolności do stabilnej eksploatacji w warunkach przemysłowych.

Pomiary procesowe, dane i powtarzalność produkcji

LE-1S 60–90 mm została wyposażona w funkcje, które mają duże znaczenie nie tylko dla prowadzenia procesu, ale także dla jego dokumentowania i odtwarzania. W obu wykonaniach dostępne są pomiar obciążenia napędu, pomiar momentu obrotowego ślimaka, pomiar ciśnienia i temperatury materiału oraz zapis i archiwizacja danych pomiarowych i receptur. Dzięki temu urządzenie może pracować nie tylko jako maszyna produkcyjna, ale również jako źródło wiarygodnych danych technologicznych dla rozwoju procesu i walidacji ustawień.

Sterowanie PLC, Ethernet i gotowość do integracji

Nowoczesna wytłaczarka przemysłowa musi być przygotowana do pracy w większym systemie, a nie działać jako odizolowana maszyna. Dlatego platforma LE-1S 60–90 mm oferuje sterownik PLC czasu rzeczywistego oraz Ethernet, a opcjonalnie także Wi-Fi, sterowanie z tabletu, zdalny nadzór i diagnozę serwisową, serwer OPC UA, wbudowany serwer WWW oraz dodatkowe systemy wspierające logistykę, zarządzanie energią, dozowanie i pomiary o wysokiej precyzji. Taki zakres opcji dobrze wpisuje urządzenie w nowoczesne środowisko przemysłowe, w którym liczą się archiwizacja, analiza danych, zdalne wsparcie i integracja z automatyką zakładową.

Opcje procesowe i rozbudowa konfiguracji

Jednym z ważnych atutów tej platformy jest możliwość jej rozbudowy zależnie od wymagań aplikacji. Wytłaczarka może być wyposażona m.in. w dozowniki grawimetryczne i wolumetryczne, system odgazowania, dozowanie płynów do zasypu pompą perystaltyczną, dozowanie płynów do cylindra pod wysokim ciśnieniem pompą zębatą, dozowanie gazów do cylindra oraz agregat grzewczo-chłodzący ciśnieniowy w obiegu zamkniętym dla zasypu. To pokazuje, że urządzenie nie jest sztywną konfiguracją katalogową, lecz platformą do realnego dopasowania pod proces klienta.

Zastosowania przemysłowe

Wytłaczarka jednoślimakowa LE-1S 60–90 mm znajduje zastosowanie wszędzie tam, gdzie potrzebna jest przemysłowa wytłaczarka do tworzyw sztucznych zdolna do stabilnej pracy produkcyjnej, ale jednocześnie użyteczna na etapie uruchamiania, walidacji i skalowania procesu. Dotyczy to m.in. produkcji profili, rur, półproduktów, aplikacji z dodatkowymi układami dozowania i odgazowania, a także zadań, w których wymagana jest dokładna kontrola parametrów oraz możliwość odtwarzania sprawdzonych nastaw technologicznych.

Najważniejsze cechy użytkowe platformy LE-1S 60–90 mm

• przemysłowa wytłaczarka jednoślimakowa do tworzyw sztucznych w dwóch wykonaniach: 60 mm i 90 mm,
• zakres długości ślimaka 25–32 L/D,
• wysokie dostępne momenty obrotowe: 5200 Nm i 16000 Nm,
• maksymalna zainstalowana moc napędu do 120 kW i 300 kW,
• wielostrefowy system grzewczo-chłodzący z regulacją PID,
• pomiar momentu, ciśnienia i temperatury materiału,
• archiwizacja danych procesowych i receptur,
• sterownik PLC czasu rzeczywistego oraz Ethernet,
• opcjonalne dozowanie płynów, gazów, odgazowanie i OPC UA,
• gotowość do pracy produkcyjnej oraz do skalowania procesu.
