Wytłaczarki laboratoryjne pilotażowe

Wytłaczarki laboratoryjne pilotażowe SiTech3D są przeznaczone do walidacji procesów wytłaczania, rozwoju technologii i przygotowania wdrożeń przemysłowych. Umożliwiają prowadzenie prób przy większych strumieniach materiału, weryfikację stabilności procesu oraz ocenę jakości produktu w warunkach zbliżonych do planowanego zastosowania. Mogą także służyć do przygotowywania partii próbnych na potrzeby badań, testów aplikacyjnych i dalszego rozwoju technologii.

Oferta obejmuje wytłaczarki jednoślimakowe LE-1S, dwuślimakowe LE-2C oraz urządzenia specjalizowane do żywności, gumy i silikonu. Zależnie od konstrukcji i wyposażenia stanowisko może obejmować konfigurowalne ślimaki, dodatkowe dozowanie, odgazowanie, pomiary parametrów procesu, rejestrację danych oraz urządzenia formujące i odbierające produkt. Dobór wytłaczarki pilotażowej wynika z właściwości materiału, wymaganych operacji technologicznych, planowanej wydajności i zakresu walidacji przed wdrożeniem.

Trzy skale rozwoju procesu SiTech3D

Wybór skali zależy od celu badań, dostępnej ilości materiału oraz warunków technologicznych, które należy zweryfikować. Urządzenia miniaturowe, laboratoryjne i pilotażowe odpowiadają różnym zadaniom. Nie jest konieczne przechodzenie kolejno przez wszystkie trzy skale.

Wytłaczarki pilotażowe – od opracowanej technologii do jej walidacji

Wytłaczarki laboratoryjne pilotażowe umożliwiają sprawdzenie technologii przy większym strumieniu materiału, w warunkach bardziej reprezentatywnych dla planowanego wdrożenia przemysłowego. Ich zadaniem jest nie tylko zwiększenie ilości otrzymywanego produktu, ale przede wszystkim weryfikacja stabilności procesu, wymaganych parametrów pracy oraz jakości materiału wytwarzanego w ustalonych warunkach.

Na tym etapie można potwierdzać wpływ wydajności, geometrii ślimaków, dozowania, temperatury, obciążenia mechanicznego i urządzeń współpracujących na przebieg procesu. Próby pilotażowe pozwalają również identyfikować ograniczenia technologiczne, które w mniejszej skali mogły pozostawać nieistotne lub trudne do zaobserwowania.

Najważniejszym wynikiem pilotażu jest zweryfikowany zakres warunków technologicznych, w których proces pozwala uzyskać produkt spełniający określone wymagania. Takie dane stanowią podstawę projektowania dalszego rozwoju procesu i przygotowania inwestycji produkcyjnej.

Co należy zweryfikować podczas prób pilotażowych?

Program prób powinien wynikać z materiału, przyszłej technologii i kryteriów jakości produktu. Zakres walidacji jest więc inny dla wytłaczania profili, compoundingu, ekstruzji żywności czy przetwórstwa elastomerów.

Zakres pomiarów należy dostosować do celu walidacji. Temperatura zadana nie jest tożsama z temperaturą stopu, obciążenie napędu nie zawsze oznacza bezpośrednio mierzony moment obrotowy, a czas przebywania materiału nie wynika jednoznacznie z samej prędkości ślimaka.

Rzetelna interpretacja wymaga powiązania danych procesowych z rzeczywistą wydajnością, konfiguracją urządzenia, właściwościami surowca oraz wynikami badań produktu. Pozwala to rozróżniać zmiany nastaw od rzeczywistych zmian warunków przetwarzania.

Jeżeli przygotowujesz proces do wdrożenia, przedstaw SiTech3D materiał, wymagania produktu i zakres planowanych prób pilotażowych. Ułatwi to dobór odpowiedniej platformy oraz niezbędnej aparatury pomiarowej.

Platformy pilotażowe SiTech3D – dobór do procesu

Oferta SiTech3D obejmuje układy jednoślimakowe, dwuślimakowe oraz specjalizowane rozwiązania do przetwórstwa żywności, gumy i silikonu. Poszczególne grupy odpowiadają różnym operacjom technologicznym. Nie należy więc wybierać urządzenia wyłącznie przez porównanie średnic ślimaków lub maksymalnych wydajności katalogowych.

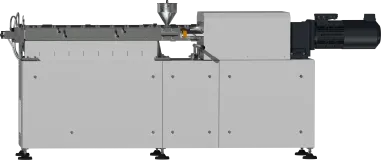

LE-1S 45, 60 i 90 mm – pilotażowe wytłaczarki jednoślimakowe

Wytłaczarki jednoślimakowe pilotażowe LE-1S są przeznaczone do badań i walidacji procesów wymagających stabilnego uplastyczniania, homogenizacji, generowania ciśnienia oraz formowania materiałów polimerowych.

W ofercie znajdują się między innymi LE-1S 45 mm oraz LE-1S 60 i 90 mm. Urządzenia te pozwalają prowadzić próby przy różnych strumieniach materiału, z doborem geometrii ślimaka, długości L/D, warunków zasilania i wyposażenia procesowego do konkretnego zadania.

W tej grupie szczególnie istotne są warunki topienia, stabilność ciśnienia i wydajności, temperatura stopu, obciążenie napędu oraz współpraca wytłaczarki z głowicą. Zależnie od modelu i konfiguracji możliwe jest zastosowanie dodatkowego dozowania, rowkowanej strefy karmienia, odgazowania oraz rozbudowanych pomiarów i rejestracji danych.

Platformy LE-1S są właściwym kierunkiem wtedy, gdy celem jest zweryfikowanie procesu uplastyczniania i formowania przy większej wydajności, bez konieczności prowadzenia wielostrefowego compoundingu.

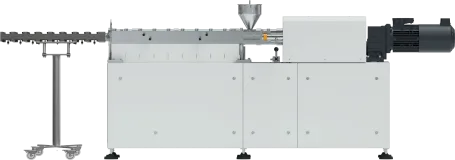

LE-2C 2×32 mm – pilotażowy compounding i rozwój formulacji

Wytłaczarki dwuślimakowe pilotażowe SiTech3D umożliwiają prowadzenie procesów wieloskładnikowych, w których ważne są dozowanie, transport, topienie, mieszanie, odgazowanie i kontrola historii termomechanicznej materiału.

Podstawową platformą tej grupy jest LE-2C 2×32 mm, wyposażona w segmentowe ślimaki, dzielony w poziomie cylinder, wymienne powierzchnie robocze i porty procesowe. Konstrukcja umożliwia dostosowanie konfiguracji ślimaków oraz kolejnych stref procesu do właściwości materiału i planowanych badań.

Segmenty ślimaków pozwalają kształtować warunki transportu, mieszania dystrybucyjnego i dyspersyjnego, stopień wypełnienia oraz oddziaływanie mechaniczne na materiał. Właściwie skonfigurowane wykonania umożliwiają również pracę współbieżną lub przeciwbieżną, przy zastosowaniu odpowiedniej geometrii ślimaków.

Takie stanowisko pozwala sprawdzać, czy opracowana formulacja zachowuje wymagane właściwości przy większej wydajności i innych warunkach wypełnienia oraz mieszania. Jest to szczególnie ważne dla kompozytów, mieszanin polimerowych, dodatków funkcjonalnych i materiałów pochodzących z recyklingu.

Do projektowania konfiguracji procesu pomocna jest techniczna baza segmentów ślimakowych SiTech3D, zawierająca przykłady geometrii elementów roboczych i ich funkcji.

LEF-2C 2×32 mm Food – pilotażowe wytłaczanie żywności

Wytłaczarki dwuślimakowe pilotażowe do żywności są przeznaczone do rozwoju receptur, walidacji warunków ekstruzji i prowadzenia prób aplikacyjnych surowców spożywczych.

Przykładem jest LEF-2C 2×32 mm Food, wykorzystująca dzielony cylinder, konfigurowalne ślimaki oraz porty umożliwiające dozowanie dodatkowych składników. Rozwiązania konstrukcyjne uwzględniają potrzebę dostępu do części roboczych oraz wymagania dotyczące materiałów kontaktujących się z produktem i czyszczenia stanowiska.

W badaniach spożywczych znaczenie mają proporcje składników, wilgotność, temperatura, oddziaływanie mechaniczne, czas przebywania i właściwości otrzymywanego produktu. W przypadku teksturowanych białek roślinnych istotną częścią procesu może być również modułowa matryca chłodząca, której geometria i warunki cieplne wpływają na kształtowanie struktury produktu.

Stanowisko pilotażowe umożliwia analizowanie tych zależności oraz przygotowywanie partii produktu do oceny technologicznej i aplikacyjnej. Szczegółowy dobór wyposażenia zależy od rodzaju żywności, formulacji i wymagań procesu.

RE 45 i 60 mm – wytłaczarki pilotażowe do gumy i silikonu

Wytłaczarki pilotażowe do gumy i silikonu stanowią odrębną grupę urządzeń, ponieważ zachowanie mieszanek elastomerowych wymaga innych rozwiązań w zakresie zasilania, geometrii ślimaka i kontroli temperatury niż typowe przetwarzanie granulatu termoplastycznego.

W ofercie SiTech3D znajdują się pilotażowe wytłaczarki RE o średnicach ślimaka 45 i 60 mm. Ich konfiguracja uwzględnia specyfikę podawania mieszanek gumowych i silikonowych oraz potrzebę kontrolowania obciążenia mechanicznego i warunków cieplnych procesu.

Zależnie od wykonania zastosowanie napędzanego wału lub walca karmiącego umożliwia regulowanie warunków zasilania wytłaczarki. Układy termostatowania cylindra i ślimaka oraz odpowiednio dobrane obiegi grzewczo-chłodzące pozwalają kształtować warunki przetwarzania mieszanek wrażliwych na temperaturę.

W próbach pilotażowych można oceniać wpływ sposobu podawania, prędkości ślimaka, temperatury, obciążenia napędu i konstrukcji głowicy na stabilność wytłaczania oraz właściwości otrzymywanego wyrobu. Wyniki są przydatne przy przygotowaniu większych stanowisk do wytłaczania gumy i silikonu.

Co można przenieść z pilotażu do skali przemysłowej?

Skalowanie wytłaczania nie polega na proporcjonalnym zwiększeniu średnicy ślimaka, mocy napędu i wydajności. Zmiana skali wpływa na transport materiału, wymianę ciepła, generowanie ciśnienia, stopień wypełnienia, warunki mieszania oraz rozkład czasu przebywania.

Nie zawsze można jednocześnie zachować wszystkie charakterystyczne warunki procesu. Z tego względu należy ustalić, które zjawiska decydują o wymaganych właściwościach produktu, a następnie dobrać odpowiednie kryteria skalowania.

Z prób pilotażowych przenosi się przede wszystkim zweryfikowane zależności technologiczne, wymagania wobec urządzeń i kryteria jakości, a nie bezpośrednio same nastawy maszyny.

Wyniki mogą posłużyć do określenia wymaganej wydajności, geometrii układu uplastyczniającego, zapotrzebowania na moment i moc, konfiguracji dozowania, systemu termoregulacji, głowicy oraz wyposażenia dalszej części linii. W ten sposób pilotaż wspiera projektowanie inwestycji, dobór urządzeń i przygotowanie uruchomienia technologii w większej skali.

Szersze zagadnienia doboru układu do materiału i skali procesu przedstawiamy w artykule Wytłaczarki do tworzyw sztucznych – kryteria doboru układu.

Wytłaczarka pilotażowa jako część kompletnej linii

Jeżeli celem prób jest walidacja właściwości gotowego produktu, sama wytłaczarka może być niewystarczająca. Na wynik wpływają również przygotowanie i dozowanie materiału, konstrukcja głowicy, stabilizacja przepływu, chłodzenie, granulacja, odciąg lub inny sposób odbioru wyrobu.

SiTech3D może projektować i integrować stanowiska obejmujące wytłaczarkę oraz urządzenia współpracujące, z odpowiednio dobraną automatyką i aparaturą pomiarową. Przykłady architektury takich rozwiązań przedstawiamy w kategorii linie z wytłaczarkami do compoundingu i granulacji.

Zakres kompletnej linii pilotażowej powinien odpowiadać operacjom technologicznym, które wymagają weryfikacji przed wdrożeniem.

Jak przygotować zapytanie o wytłaczarkę pilotażową?

Podstawą doboru urządzenia powinien być materiał, cel prób i planowany proces docelowy. Na etapie rozmów technicznych warto określić:

• Materiał i formulację – rodzaj surowca, postać wsadu, skład, właściwości reologiczne i wymagania dotyczące mieszania.
• Cel walidacji – parametry procesu i właściwości produktu, które mają zostać sprawdzone.
• Zakres wydajności – przewidywany strumień materiału, czas pracy oraz ilość produktu wymagana do badań.
• Operacje technologiczne – dozowanie, mieszanie, odgazowanie, formowanie, chłodzenie, granulacja i odbiór.
• Zakres pomiarów – wielkości wymagające rejestracji, sposób oceny jakości oraz wymagania dotyczące automatyki.
• Docelowe wdrożenie – przewidywaną architekturę linii przemysłowej, wymagania produkcyjne i istniejące ograniczenia procesu.

Na tej podstawie SiTech3D może dobrać typ wytłaczarki, geometrię i długość układu uplastyczniającego, zakres momentu i prędkości obrotowej, system termoregulacji, wyposażenie pomiarowe oraz urządzenia współpracujące.

Dobór wytłaczarki pilotażowej powinien rozpoczynać się od wymagań technologii, którą zamierzamy rozwijać i wdrożyć. Skontaktuj się z SiTech3D, aby omówić konfigurację stanowiska pilotażowego lub kompletnej linii technologicznej.

FAQ – wytłaczarki laboratoryjne pilotażowe

Czy etap pilotażowy jest konieczny przed każdą inwestycją przemysłową?

Nie. Potrzeba przeprowadzenia pilotażu zależy od stopnia rozpoznania technologii, właściwości materiału i ryzyka wdrożeniowego. W przypadku nowych formulacji, nietypowych surowców lub złożonych operacji procesowych próby pilotażowe mogą jednak dostarczyć danych istotnych dla prawidłowego doboru instalacji przemysłowej.

Czy wytłaczarka pilotażowa może służyć do produkcji próbnej?

Tak. Odpowiednio skonfigurowane urządzenia mogą być wykorzystywane do prób aplikacyjnych, przygotowywania partii materiału do badań oraz krótkich serii technologicznych. Zakres takiej pracy zależy od konstrukcji i wyposażenia stanowiska, wymagań dotyczących jakości produktu oraz dopuszczalnych warunków eksploatacji.

Czy identyczny stosunek L/D i profil temperatury wystarczą do skalowania procesu?

Nie. Nawet przy podobnej geometrii względnej mogą zmieniać się wymiana ciepła, stopień wypełnienia, szybkości ścinania, generowanie ciśnienia i rozkład czasu przebywania. Dlatego kryteria skalowania należy ustalać na podstawie właściwości materiału, celu technologicznego i wyników odpowiednio zaprojektowanych prób.
