Urządzenie do badań PVT (Pressure, Volume Temperature)

Stanowisko PVT projektowane do konkretnego zadania badawczego

Urządzenie PVT nie jest jedynie źródłem wysokiego ciśnienia i temperatury. W badaniu objętości właściwej znaczenie mają jednocześnie geometria komory, położenie tłoka, siła, temperatura próbki, zachowanie mechaniczne stanowiska oraz sposób prowadzenia całej sekwencji pomiarowej.

Z tego powodu stanowiska PVT SiTech3D są projektowane i wykonywane na zamówienie. Punktem wyjścia jest określenie materiału, zakresu temperatury i ciśnienia, wymaganej procedury, czasu eksperymentu, wymagań metrologicznych oraz sposobu wykorzystania danych.

Na tej podstawie dobierane są między innymi platforma mechaniczna, moduł pomiarowy, geometria tłoka, system grzewczo-chłodzący, tory pomiarowe, automatyka i funkcje oprogramowania. Pozwala to dopasować urządzenie do badania zamiast ograniczać eksperyment do jednej niezmiennej konfiguracji aparatu.

Rodzina urządzeń PVT SiTech3D

Rodzina obejmuje cztery podstawowe platformy: PVT-1000, PVT-1250, PVT-1000 RS oraz PVT-1250 RS. Dobór pomiędzy nimi zależy przede wszystkim od wymaganego zakresu siły i ciśnienia, charakteru pracy, oczekiwanej trwałości mechanizmu oraz wymagań dotyczących pozycjonowania i kalibracji.

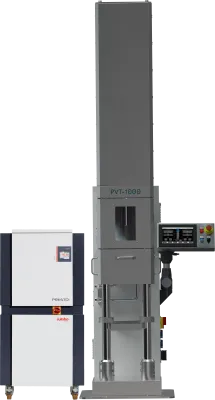

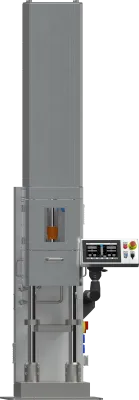

PVT-1000

PVT-1000 wykorzystuje elektromechaniczny serwonapęd z precyzyjnym mechanizmem śrubowym. Nominalna siła układu wynosi 30 kN, a odpowiednia geometria modułu pomiarowego pozwala konfigurować urządzenie do badań w zakresie ciśnienia do około 3000 bar.

Platforma jest przeznaczona przede wszystkim do badań polimerów i innych kompatybilnych materiałów, dla których zakres siłowy PVT-1000 jest wystarczający. Może realizować zarówno klasyczne charakterystyki pvT, jak i wieloetapowe automatyczne sekwencje badawcze.

PVT-1250

PVT-1250 wykorzystuje układ o nominalnej sile do 60 kN. Większa dostępna siła rozszerza zakres możliwych geometrii pomiarowych i umożliwia konfiguracje wysokociśnieniowe sięgające, zależnie od wykonania modułu, do około 5000 bar.

Model jest przeznaczony do programów, w których wymagany jest większy zakres ciśnienia lub większa rezerwa siłowa układu mechanicznego.

PVT-1000 RS

PVT-1000 RS wykorzystuje planetarną śrubę rolkową. Mechanizm może być wykonany w klasie G5, G3 lub G1, co pozwala dobrać klasę dokładności skoku do rzeczywistych wymagań stanowiska.

Wersja RS jest przeznaczona szczególnie do zastosowań obejmujących długotrwałą pracę, dużą liczbę cykli, wymagające profile obciążenia lub podwyższone wymagania dotyczące charakterystyki pozycjonowania.

PVT-1250 RS

PVT-1250 RS łączy większy zakres siły platformy PVT-1250 z planetarnym mechanizmem śrubowym dostępnym w klasach G5, G3 i G1.

Jest to konfiguracja przeznaczona do najbardziej wymagających programów wysokociśnieniowych, w których jednocześnie istotne są zdolność przenoszenia obciążenia, trwałość mechanizmu, stabilność długotrwałej pracy i możliwość zastosowania precyzyjnego układu pozycjonującego.

Wersje RS z planetarną śrubą rolkową

W planetarnym mechanizmie śrubowym obciążenie jest przenoszone przez wiele kontaktów pomiędzy śrubą, rolkami i nakrętką. Pozwala to uzyskać wysoką zdolność przenoszenia siły i dużą trwałość mechanizmu przy stosunkowo zwartej konstrukcji.

W zastosowaniu PVT szczególne znaczenie ma nie tylko maksymalna siła. Mechanizm wykonuje bardzo małe ruchy, może długo pozostawać pod obciążeniem i realizować wiele powtarzanych cykli w ramach jednego programu badań. Z tego powodu właściwości układu pozycjonującego mają znaczenie zarówno dla trwałości, jak i dla stabilności pracy stanowiska.

Klasy G5, G3 i G1

Klasy G5, G3 i G1 opisują dokładność wykonania skoku mechanizmu śrubowego. Pozwalają dobrać mechanizm odpowiednio do poziomu wymagań projektu bez konieczności stosowania najwyższej klasy w każdej aplikacji.

Klasa G nie jest deklaracją dokładności całego urządzenia PVT. Na końcowy wynik wpływają również geometria układu pomiarowego, pomiar siły i temperatury, charakterystyka mechaniczna konstrukcji, stabilność termiczna, kalibracja i zastosowane korekcje.

Dlatego G5, G3 lub G1 jest jednym z elementów kompletnego toru pomiarowego, a nie jego samodzielnym parametrem metrologicznym.

Od ruchu tłoka do charakterystyki v(T,p)

W tłokowym urządzeniu PVT zmiana położenia tłoka jest związana ze zmianą objętości badanego materiału. W podstawowym ujęciu:

ΔV = A · Δx

gdzie A oznacza efektywną powierzchnię tłoka, a Δx jego przemieszczenie.

Ciśnienie można natomiast powiązać z siłą działającą na powierzchnię tłoka:

p = F / A

Oznacza to, że geometria komory, mechanizm pozycjonujący, pomiar siły i pomiar temperatury wspólnie uczestniczą w tworzeniu informacji pomiarowej.

Z tego powodu samej rozdzielczości enkodera lub przetwornika nie należy utożsamiać z dokładnością kompletnego pomiaru. W aparaturze PVT znaczenie ma zachowanie całego układu w rzeczywistych warunkach obciążenia i temperatury.

Pomiary izotermiczne i izobaryczne

Stanowiska mogą realizować pomiary izotermiczne, w których temperatura próbki jest utrzymywana na określonym poziomie podczas zmian ciśnienia, oraz pomiary izobaryczne, w których materiał jest ogrzewany lub chłodzony przy zadanym poziomie ciśnienia.

Automatyzacja umożliwia wykonywanie wieloetapowych sekwencji, kolejnych punktów pomiarowych i wymaganych czasów stabilizacji bez ręcznego sterowania każdym etapem przez operatora.

Stanowisko może zostać skonfigurowane do badań prowadzonych zgodnie z zasadami tłokowej metody PVT opisanej w ISO 17744:2025. Więcej informacji o samej metodzie, interpretacji charakterystyki v(T,p) i różnicy pomiędzy pomiarem izotermicznym i izobarycznym znajduje się na stronie badania PVT polimerów.

Zakres ciśnienia do 5000 bar

PVT-1000 i PVT-1250 różnią się przede wszystkim dostępnym zakresem siły. PVT-1000 wykorzystuje układ do 30 kN, natomiast PVT-1250 do 60 kN.

W połączeniu z odpowiednio dobraną powierzchnią czynną tłoka pozwala to uzyskać konfiguracje do około 3000 bar dla PVT-1000 oraz do około 5000 bar dla PVT-1250.

Dobór powierzchni tłoka wpływa jednocześnie na relację pomiędzy siłą, ciśnieniem i zmianą objętości przypadającą na określone przemieszczenie. Dlatego geometria układu pomiarowego jest dobierana do planowanego zakresu badania, a nie wyłącznie do maksymalnego ciśnienia dostępnego w danej platformie.

Mechanika jako część toru pomiarowego

W urządzeniu wysokociśnieniowym pod obciążeniem pracuje nie tylko próbka. Niewielkim odkształceniom podlegają także elementy konstrukcyjne, mechanizm pozycjonujący, łożyskowanie i połączenia mechaniczne.

Jeżeli położenie tłoka jest podstawą do wyznaczania zmiany objętości, charakterystyka konstrukcji staje się jednym ze składników wyniku. Dlatego stanowiska SiTech3D wykorzystują konstrukcję o dużej sztywności i uporządkowanym osiowym torze przenoszenia obciążenia.

Mechanika, serwonapęd, czujnik siły, moduł pomiarowy i jego geometria są traktowane jako części jednego układu, a nie jako niezależne komponenty o parametrach analizowanych osobno.

Programowa kompensacja mechaniki i wpływu temperatury

Surowe przemieszczenie zarejestrowane przez układ pozycjonujący nie musi odpowiadać wyłącznie zmianie objętości badanego materiału. Część obserwowanej zmiany może wynikać z podatności stanowiska oraz zmian wymiarowych powodowanych temperaturą.

Konkretne stanowisko może zostać scharakteryzowane podczas kalibracji w funkcji obciążenia, położenia i warunków termicznych. Uzyskana charakterystyka może następnie zostać wykorzystana do programowej kompensacji wpływu mechaniki i temperatury.

Rozdzielenie danych pierwotnych od wyników po korekcji pozwala zachować kontrolę nad sposobem powstawania wyniku i ponownie przeliczyć eksperyment, jeżeli zmieni się model korekcji lub metoda analizy.

Badania od temperatur ujemnych do 400°C

Program PVT może obejmować zarówno zakres temperatur charakterystyczny dla stopionych polimerów, jak i warunki znacznie poniżej temperatury otoczenia.

W zależności od wykonania modułu pomiarowego możliwe są konfiguracje ze stali kwasoodpornej pracujące w zakresie sięgającym około −90 do 270°C oraz wykonania wysokotemperaturowe ze stali azotowanej sięgające około −90 do 400°C.

Układ termiczny może wykorzystywać odpowiednio dobrane ogrzewanie oraz chłodzenie sprężonym powietrzem lub medium chłodzącym. Konfiguracja zależy od wymaganego zakresu temperatury, dynamiki zmian i czasu stabilizacji.

W badaniu materiałowym istotna jest przy tym nie tylko temperatura zadana regulatorowi. Znaczenie mają rzeczywista temperatura próbki, położenie czujnika, gradient temperatury, szybkość ogrzewania i chłodzenia oraz czas potrzebny do osiągnięcia warunków ustalonych.

Pomiar temperatury, siły i położenia

Stanowisko wykorzystuje kilka współpracujących torów pomiarowych. Pomiar temperatury opisuje warunki cieplne eksperymentu, pomiar siły pozwala określić obciążenie układu, a pomiar położenia dostarcza informacji o zmianach geometrycznych związanych z objętością próbki.

Zakresy i rodzaje czujników są dobierane odpowiednio do projektu. W specyfikacji rozdzielane są rozdzielczość, powtarzalność, dokładność elementu oraz właściwości kompletnego toru pomiarowego. Parametry pojedynczego przetwornika nie są traktowane jako automatyczna deklaracja dokładności całego eksperymentu.

Eksperymenty wielogodzinne i wielodniowe

Badanie PVT nie musi ograniczać się do krótkiej serii punktów pomiarowych. Projekty R&D mogą wymagać wolnego chłodzenia, wielogodzinnych okresów stabilizacji, wielu powtarzanych cykli albo obserwacji materiału przez długi czas.

Stanowisko może realizować taki program automatycznie. Poszczególne etapy mogą obejmować zadane temperatury, poziomy obciążenia lub ciśnienia, czasy stabilizacji oraz warunki przejścia do kolejnego etapu.

Pełna rejestracja pozwala zachować historię eksperymentu. Przy badaniach długotrwałych możliwy jest również zdalny nadzór przez sieć Ethernet, dzięki czemu użytkownik może sprawdzić aktualny stan stanowiska bez ciągłej obecności przy urządzeniu.

Procedury badawcze dopasowane do projektu

Standardowa charakterystyka pvT jest tylko jednym z możliwych sposobów wykorzystania stanowiska. Projekt może wymagać własnej kolejności zmian temperatury, ciśnienia i czasu, dodatkowych okresów stabilizacji lub niestandardowych warunków przejścia pomiędzy etapami.

Automatyka i oprogramowanie mogą zostać przygotowane do realizacji takich procedur. W projektach R&D dodatkowe funkcje mogą być rozwijane wspólnie z zespołem użytkownika.

Pozwala to traktować stanowisko jako programowalną platformę badawczą, która może być dostosowywana do rozwijanej metody, a nie wyłącznie jako aparat wykonujący jeden fabrycznie zdefiniowany test.

Otwarte dane: RAW, CORRECTED i MODEL

W aparaturze badawczej istotne jest rozróżnienie pomiędzy tym, co zostało bezpośrednio zmierzone, tym, co zostało skorygowane, oraz wynikiem modelowania matematycznego.

RAW obejmuje pierwotne dane z torów pomiarowych, takie jak położenie, siła, temperatury, czas oraz wartości zadane.

CORRECTED obejmuje dane po zastosowaniu zwalidowanych korekcji charakterystyki mechanicznej, geometrycznej lub termicznej konkretnego stanowiska.

MODEL może zawierać charakterystykę v(T,p), gęstość, parametry modelu materiałowego oraz inne wielkości obliczeniowe wynikające z celu badania.

Dane pierwotne mogą pozostać zachowane niezależnie od wartości po korekcji i wyników modelowania. Dzięki temu możliwe jest ponowne przeliczenie eksperymentu po zmianie procedury korekcji lub zastosowaniu innego modelu.

Modele materiałowe i własne funkcje obliczeniowe

Zmierzona charakterystyka pvT może stanowić podstawę do dalszego modelowania. W przypadku polimerów stosowany jest między innymi model Taita i jego odmiany, służące do opisu zależności objętości właściwej od temperatury i ciśnienia.

Oprogramowanie stanowiska może również realizować inne funkcje wymagane przez konkretny projekt: przeliczenia gęstości, własne procedury korekcyjne, analizę wybranych etapów eksperymentu lub przygotowanie danych do dalszego opracowania w zewnętrznym środowisku.

Jeżeli użytkownik dysponuje własnym modelem lub procedurą analizy, odpowiednie funkcje mogą zostać uwzględnione podczas przygotowywania oprogramowania stanowiska.

Dane PVT a skurcz i symulacja procesu

Charakterystyka PVT opisuje zmiany objętości właściwej materiału w funkcji temperatury i ciśnienia. Dane te są dlatego istotne przy analizie skurczu objętościowego oraz przygotowywaniu modeli materiałowych wykorzystywanych w obliczeniach procesowych.

Surowy wynik pomiaru nie jest jednak automatycznie kompletnym zestawem danych gotowym do użycia w dowolnym programie symulacyjnym. Znaczenie mają procedura badania, historia termiczna próbki, zakres temperatury i ciśnienia oraz sposób dopasowania modelu.

Stanowisko może dostarczać dane potrzebne do dalszego opracowania modelu, natomiast wymagany format i zakres parametrów powinny wynikać z konkretnego zastosowania obliczeniowego.

Automatyka, Ethernet i integracja danych

System automatyki realizuje sterowanie osią obciążającą, regulację temperatury, sekwencje eksperymentu, rejestrację danych oraz obsługę stanów i alarmów.

Ethernet umożliwia wymianę danych oraz zdalny nadzór nad eksperymentem. W zależności od projektu stanowisko może zostać wyposażone w OPC UA, interfejs WWW lub inne rozwiązania komunikacyjne wymagane przez infrastrukturę użytkownika.

Możliwa jest także integracja z bazami danych lub systemami nadrzędnymi. Zakres wymiany danych i protokół komunikacyjny są określane na etapie przygotowania konkretnej konfiguracji.

Zastosowania urządzeń PVT

Stanowiska PVT SiTech3D są przeznaczone dla laboratoriów R&D, producentów polimerów i compoundów, uczelni, instytutów badawczych oraz działów technologicznych analizujących zachowanie materiałów w funkcji temperatury i ciśnienia.

Urządzenia mogą być wykorzystywane między innymi do:

• opracowywania nowych formulacji polimerowych,
• porównywania materiałów oraz partii surowców,
• oceny wpływu dodatków, modyfikatorów i napełniaczy,
• badań polimerów amorficznych i półkrystalicznych,
• analizy krystalizacji i innych przemian materiałowych,
• badania zmian objętościowych podczas ogrzewania i chłodzenia,
• analizy wpływu wysokiego ciśnienia na materiał,
• przygotowywania i walidacji modeli materiałowych,
• analizy skurczu objętościowego,
• tworzenia własnych baz danych materiałowych,
• realizacji niestandardowych i długotrwałych eksperymentów.

Możliwość badania materiałów lub mediów innych niż typowe polimery jest oceniana indywidualnie z uwzględnieniem ich właściwości, zakresu temperatury i ciśnienia, kompatybilności materiałowej oraz wymaganej metody pomiarowej.

Jak przygotować założenia do stanowiska PVT?

Do rozpoczęcia projektu nie jest potrzebna kompletna specyfikacja konstrukcyjna urządzenia. Znacznie bardziej użyteczny jest opis tego, co ma zostać zbadane i w jakich warunkach.

Do wstępnego doboru przydatne są przede wszystkim informacje o:

• badanym materiale lub medium,
• minimalnej i maksymalnej temperaturze,
• maksymalnym wymaganym ciśnieniu,
• planowanej procedurze badania,
• szybkości ogrzewania i chłodzenia,
• czasie eksperymentu i wymaganych okresach stabilizacji,
• wymaganiach dotyczących kalibracji i metrologii,
• danych, które mają być rejestrowane i archiwizowane,
• wymaganych funkcjach obliczeniowych,
• sposobie eksportu oraz integracji danych.

Na tej podstawie można dobrać PVT-1000, PVT-1250, PVT-1000 RS lub PVT-1250 RS, a dla wersji RS także odpowiednią klasę G5, G3 lub G1 oraz konfigurację modułu temperaturowego, metrologii, automatyki i oprogramowania.

Szczegółowe informacje o metodzie, pomiarach izotermicznych i izobarycznych oraz interpretacji charakterystyki v(T,p) znajdują się na stronie badania PVT polimerów.

Inne rozwiązania do badań materiałowych znajdują się w kategorii laboratoryjne urządzenia pomiarowe.

FAQ – urządzenia PVT

Czym różni się PVT-1000 od PVT-1250?

PVT-1000 wykorzystuje układ o sile do 30 kN i może być konfigurowany do badań do około 3000 bar. PVT-1250 dysponuje siłą do 60 kN i umożliwia konfiguracje sięgające około 5000 bar. Właściwy model dobiera się jednak na podstawie całego zakresu badania, a nie wyłącznie maksymalnego ciśnienia.

Czym różnią się wersje RS?

Wersje PVT-1000 RS i PVT-1250 RS wykorzystują planetarną śrubę rolkową. Są przeznaczone przede wszystkim do wymagających, długotrwałych programów pracy oraz konfiguracji, w których potrzebny jest mechanizm dostępny w klasach G5, G3 lub G1.

Co oznaczają klasy G5, G3 i G1?

Opisują klasę dokładności skoku mechanizmu śrubowego. Nie są bezpośrednią deklaracją dokładności całego pomiaru PVT.

Czy urządzenie może pracować poniżej 0°C?

Tak. Zależnie od wykonania modułu pomiarowego możliwe są konfiguracje sięgające do około −90°C. Zakres dobierany jest do materiału i procedury badawczej.

Czy stanowisko może prowadzić eksperyment przez wiele godzin lub dni?

Tak. System może realizować automatyczne sekwencje długotrwałe obejmujące czasy stabilizacji, kolejne warunki temperatury i obciążenia, zapis danych oraz zdalny nadzór.

Czy dostępne są dane surowe?

Architektura może rozdzielać dane RAW, dane po zastosowaniu korekcji oraz wyniki modelowania, dzięki czemu pierwotne informacje pomiarowe mogą zostać zachowane do ponownej analizy.

Czy można przygotować własną procedurę badawczą?

Tak. Sekwencje eksperymentu i dodatkowe funkcje programowe mogą być przygotowane odpowiednio do wymagań projektu.

Czy możliwa jest integracja urządzenia z systemem nadrzędnym?

Tak. Stanowisko może wykorzystywać Ethernet, OPC UA lub inne interfejsy komunikacyjne dobrane do infrastruktury użytkownika.

Czy urządzenia służą wyłącznie do badań polimerów?

Polimery są podstawowym obszarem zastosowania. Możliwość badania innych materiałów i mediów jest oceniana indywidualnie pod względem kompatybilności, warunków pracy i wymaganej metody pomiarowej.

Jak wybrać pomiędzy PVT-1000, PVT-1250 i wersją RS?

Dobór zależy od materiału, wymaganej siły i ciśnienia, zakresu temperatury, długości eksperymentu, oczekiwanej trwałości mechanizmu, wymagań metrologicznych oraz sposobu rejestracji i analizy danych.
