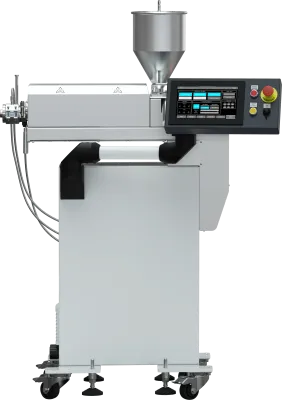

Wytłaczarka laboratoryjna LE-1S 16 mm

Laboratoryjna wytłaczarka jednoślimakowa LE-1S 16 mm

LE-1S 16 mm jest miniaturową wytłaczarką laboratoryjną przeznaczoną do badań nad właściwościami przetwórczymi materiałów, stabilnością uplastyczniania oraz wpływem parametrów procesu na jakość stopu. Urządzenie zostało zaprojektowane do prowadzenia prób technologicznych przy małych ilościach surowca, z naciskiem na powtarzalność warunków pracy, wiarygodność danych pomiarowych oraz możliwość świadomej analizy przebiegu procesu wytłaczania.

Średnica ślimaka 16 mm oraz długość L/D w zakresie 24–32 sytuują LE-1S 16 mm w grupie laboratoryjnych układów jednoślimakowych, które pozwalają prowadzić badania w skali odpowiedniej dla działów R&D, laboratoriów materiałowych oraz projektów formulacyjnych wymagających rzeczywistej kontroli procesu, ale bez konieczności pracy na dużych partiach materiału. W praktyce oznacza to możliwość prowadzenia wielu prób na ograniczonej ilości surowca przy zachowaniu funkcji procesowych właściwych dla znacznie większych układów.

Podstawową funkcją jednoślimakowego układu uplastyczniającego jest transport materiału, jego topienie, uplastycznianie i homogenizacja w celu uzyskania stabilnego, jednorodnego strumienia stopu. W badaniach laboratoryjnych szczególne znaczenie ma to, że geometria ślimaka i konstrukcja cylindra wpływają bezpośrednio na przebieg topienia, jakość homogenizacji, stabilność ciśnienia i zachowanie materiału przed wejściem do głowicy. Z tego względu LE-1S 16 mm powinna być traktowana nie tylko jako urządzenie do wytwarzania próbek, lecz jako narzędzie do analizy samego procesu uplastyczniania i projektowania warunków technologicznych.

Wytłaczarka może być stosowana do badań właściwości tworzyw i materiałów w przemyśle tworzyw sztucznych, chemicznym, farmaceutycznym, mineralnym i włókienniczym. Dobrze sprawdza się w projektach obejmujących ocenę przetwarzalności surowców, badania nad wpływem temperatury i warunków ścinania na materiał, testowanie dodatków i formulacji, a także przygotowywanie niewielkich partii materiału do dalszych analiz lub kolejnych etapów rozwoju technologii.

Mocnym atutem LE-1S 16 mm jest jej przydatność do odwzorowania i projektowania procesów przemysłowych w warunkach laboratorium badawczego. Przy wysokiej złożoności procesu wytłaczania duże znaczenie ma nie tylko sam układ uplastyczniający, ale również poziom wyposażenia pomiarowego i jakość sterowania. Z tego punktu widzenia laboratoryjna wytłaczarka badawcza powinna dostarczać danych procesowych pozwalających analizować realne zjawiska zachodzące w materiale, a nie jedynie wykonywać prostą próbę technologiczną.

W LE-1S 16 mm istotnym wyróżnikiem jest budowa strefy karmienia dostosowana do podawania standardowych granulek tworzyw sztucznych. W tej strefie średnica ślimaka wynosi 20 mm, co poprawia funkcjonalność urządzenia przy typowych surowcach granulowanych i zwiększa praktyczną wygodę prowadzenia badań materiałowych. To rozwiązanie ma znaczenie nie tylko użytkowe, ale również procesowe, ponieważ wpływa na stabilność zasilania i powtarzalność przebiegu próby.

Drugą ważną cechą konstrukcyjną tej wytłaczarki jest możliwość wyjmowania ślimaka z cylindra w stronę napędu bez konieczności demontażu głowicy. W praktyce laboratoryjnej ma to duże znaczenie wszędzie tam, gdzie stosowane są głowice precyzyjne lub bardziej złożone układy końcowe, a czas przezbrojenia, czyszczenia i rekonfiguracji stanowiska wpływa bezpośrednio na efektywność pracy laboratorium.

W badaniach laboratoryjnych szczególne znaczenie ma jakość kontroli procesu. LE-1S 16 mm została wyposażona w pomiar i regulację temperatury dla każdej strefy cylindra i głowicy, strefowy system chłodzenia cylindra, niezależne powietrzne chłodzenie każdej strefy oraz wodne chłodzenie strefy karmienia. Taki układ pozwala stabilnie prowadzić proces, precyzyjnie kształtować profil temperaturowy i ograniczać ryzyko niestabilności związanej z lokalnym przegrzewaniem materiału lub zakłóceniami w strefie zasilania.

Dużą wartością urządzenia jest również rozbudowany zakres pomiarów procesowych. Wytłaczarka umożliwia pomiar momentu obrotowego ślimaka, obciążenia napędu, ciśnienia i temperatury materiału oraz zapis i archiwizację danych pomiarowych i receptur. W praktyce badawczej oznacza to możliwość porównywania kolejnych prób nie tylko na podstawie obserwacji materiału końcowego, ale również na podstawie rzeczywistych danych opisujących przebieg uplastyczniania i obciążenie układu.

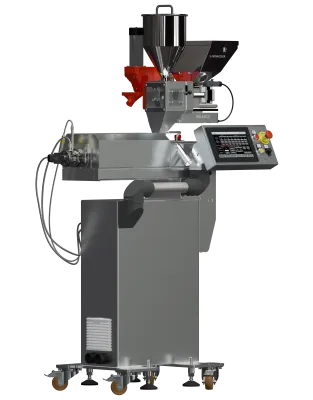

LE-1S 16 mm może współpracować z systemami dozowania wolumetrycznego i grawimetrycznego, portami górnymi dozowania i pomiarowymi oraz dodatkowymi rozwiązaniami konfiguracyjnymi zależnymi od zadania badawczego. Dostępne są również opcje odgazowania, dozowania płynów do zasypu, dozowania płynów i gazów do cylindra pod ciśnieniem, a także sterowania przez Wi-Fi i zdalnego nadzoru serwisowego. Taka elastyczność konfiguracji zwiększa użyteczność urządzenia zarówno w prostszych badaniach materiałowych, jak i w bardziej wymagających projektach rozwojowych.

Maksymalny moment obrotowy 65 Nm, moc napędu 2,2 kW oraz maksymalna temperatura pracy układu uplastyczniającego do 400°C dla stali azotowanej i do 270°C dla stali kwasoodpornej pozwalają prowadzić badania nad szeroką grupą materiałów przy zachowaniu wysokiej precyzji regulacji i dobrej obserwowalności procesu. Dzięki temu LE-1S 16 mm stanowi kompaktową, ale pełnowartościową platformę badawczą do analiz materiałowych, prób technologicznych i opracowywania parametrów procesu w małej skali laboratoryjnej.
