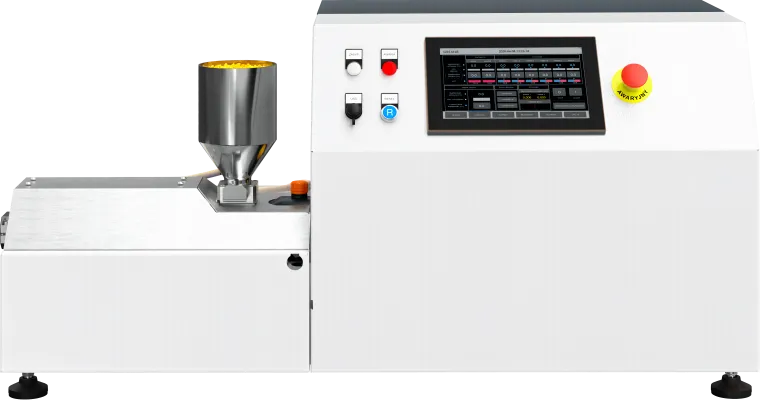

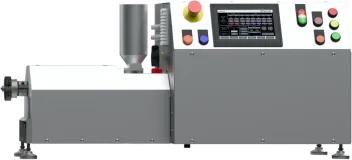

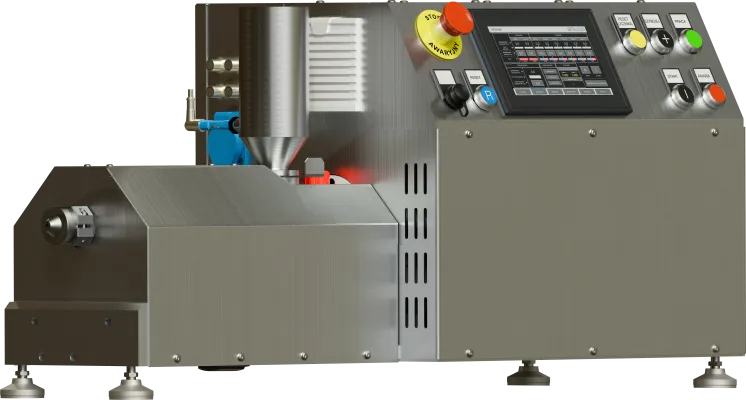

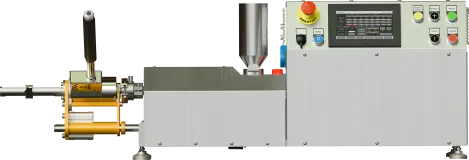

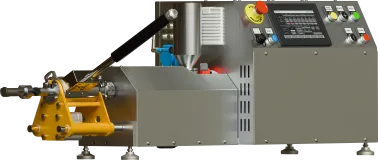

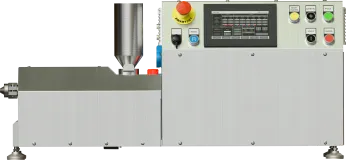

Wytłaczarka laboratoryjna LE-1S 12 mm

Laboratoryjna wytłaczarka jednoślimakowa LE-1S 12 mm

LE-1S 12 mm jest miniaturową wytłaczarką laboratoryjną przeznaczoną do badań nad właściwościami przetwórczymi materiałów, stabilnością uplastyczniania oraz wpływem parametrów procesu na jakość stopu. W praktyce oznacza to możliwość prowadzenia kontrolowanych prób technologicznych przy małych ilościach surowca, z naciskiem na powtarzalność warunków pracy, jakość danych pomiarowych oraz świadomą interpretację wyników procesu.

Układ uplastyczniający o średnicy ślimaka 12 mm i długości L/D 24–32 został zaprojektowany do pracy w skali laboratoryjnej, w której istotne są zarówno ograniczenie zużycia materiału, jak i zachowanie rzeczywistych funkcji procesowych ekstrudera. Taka konfiguracja pozwala badać transport materiału, przebieg topienia, homogenizację stopu oraz zależność pomiędzy geometrią ślimaka, temperaturą i warunkami pracy a zachowaniem tworzywa w układzie jednoślimakowym.

LE-1S 12 mm powinna być traktowana nie tylko jako urządzenie do przygotowania próbki, ale jako narzędzie do analizy procesu. Szczególne znaczenie ma tutaj możliwość monitorowania temperatury poszczególnych stref cylindra i głowicy, obserwacji temperatury oraz ciśnienia materiału, kontroli momentu obrotowego ślimaka i archiwizacji danych procesowych. To właśnie jakość tej kontroli decyduje o wartości urządzenia w pracach badawczo-rozwojowych.

W badaniach laboratoryjnych układ jednoślimakowy jest szczególnie przydatny tam, gdzie priorytetem jest stabilne uplastycznianie materiału, przewidywalny przepływ stopu oraz czytelna analiza wpływu parametrów procesu na wynik próby. Z tego względu LE-1S 12 mm dobrze sprawdza się w badaniach nowych materiałów, dodatków i formulacji, w ocenie przetwarzalności oraz w projektach, w których konieczne jest prowadzenie wielu prób przy ograniczonym zużyciu surowca.

Podstawową funkcją jednoślimakowego układu uplastyczniającego jest transport materiału, jego topienie, uplastycznianie i homogenizacja w celu uzyskania stabilnego, jednorodnego strumienia stopu. W praktyce oznacza to, że geometria ślimaka i konstrukcja cylindra mają bezpośredni wpływ na przebieg topienia, poziom homogenizacji, stabilność ciśnienia oraz jakość materiału doprowadzanego do głowicy. Z tego względu LE-1S 12 mm stanowi narzędzie nie tylko do wytwarzania próbek, ale również do analizy samego procesu uplastyczniania i zachowania materiału w kontrolowanych warunkach laboratoryjnych.

Urządzenie znajduje zastosowanie w badaniach prowadzonych dla przemysłu tworzyw sztucznych, chemicznego, farmaceutycznego, mineralnego i włókienniczego. Może być wykorzystywane do oceny przetwarzalności surowców, badań nad wpływem temperatury i warunków ścinania na materiał, prób formulacyjnych, przygotowywania niewielkich partii materiału do dalszych analiz oraz opracowywania parametrów procesu na potrzeby kolejnych etapów rozwoju technologii.

W badaniach laboratoryjnych szczególne znaczenie ma jakość kontroli procesu. LE-1S 12 mm została wyposażona w pomiar i regulację temperatury dla poszczególnych stref cylindra i głowicy, strefowy system chłodzenia cylindra oraz wodne chłodzenie strefy karmienia. Taki układ pozwala stabilniej prowadzić proces, lepiej kontrolować profil temperaturowy i ograniczać ryzyko niestabilności związanej z lokalnym przegrzewaniem materiału lub zakłóceniami w strefie zasilania.

Wartością urządzenia jest również rozbudowany zakres pomiarów procesowych. Wytłaczarka umożliwia pomiar momentu obrotowego ślimaka, obciążenia napędu, ciśnienia i temperatury materiału oraz zapis i archiwizację danych pomiarowych i receptur. W praktyce badawczej oznacza to możliwość porównywania kolejnych prób nie tylko na podstawie obserwacji końcowego materiału, ale również na podstawie rzeczywistych danych procesowych opisujących przebieg uplastyczniania.

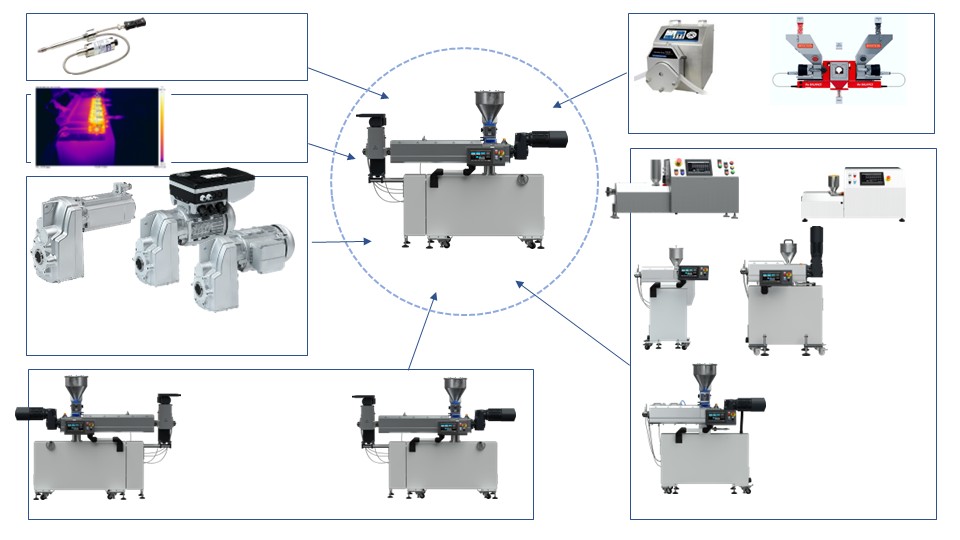

LE-1S 12 mm może współpracować z systemami dozowania wolumetrycznego i grawimetrycznego, portami górnymi dozowania i pomiarowymi oraz dodatkowymi rozwiązaniami konfiguracyjnymi dostosowanymi do konkretnego zadania badawczego. Dzięki temu urządzenie może być wykorzystywane zarówno w prostszych badaniach materiałowych, jak i w bardziej wymagających projektach rozwojowych, w których istotna jest elastyczność konfiguracji stanowiska.

Maksymalny moment obrotowy 30 Nm, moc napędu 1,1 kW oraz maksymalna temperatura pracy układu uplastyczniającego do 400°C dla stali azotowanej i do 270°C dla stali kwasoodpornej pozwalają prowadzić badania nad szeroką grupą materiałów przy zachowaniu wysokiej precyzji regulacji. Dzięki temu LE-1S 12 mm stanowi kompaktową, ale pełnowartościową platformę badawczą do analiz materiałowych, prób technologicznych i opracowywania parametrów procesu w małej skali laboratoryjnej.
