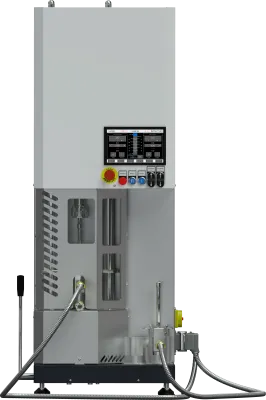

Mikrowtryskarka MIM 20/1250 - Elektryczna

MIM 20/1250/E to serwoelektryczna wtryskarka laboratoryjna do przygotowania próbek i kształtek badawczych z programowanym przebiegiem cyklu wtrysku. Napęd tłoka wykorzystuje serwomotor, precyzyjną przekładnię planetarną oraz elektrocylinder ze śrubą kulową, umożliwiając sterowanie położeniem, skokiem, prędkością, dynamiką ruchu i siłą tłoka.
Maksymalna geometryczna objętość wtrysku wynosi 20 ml, siła tłoka 25 kN, a prędkość liniowa do 100 mm/s jest dostępna również przy maksymalnym obciążeniu roboczym. Wielostopniowe profile prędkości, programowane rampy, docisk lub kontrolowane uwolnienie, receptury oraz rejestracja danych pozwalają definiować i odtwarzać przebieg procesu w pracach R&D, badaniach materiałowych i kontroli jakości.
Dane techniczne urządzenia

Układ wtryskowy

Parametr Wartość / wykonanie
Model MIM 20/1250/E
Typ urządzenia Serwoelektryczna wtryskarka laboratoryjna
Typ układu wtryskowego Tłokowy
Maksymalna geometryczna objętość wtrysku 20 ml
Powierzchnia czynna tłoka wtryskowego 200 mm²
Użytkowy skok wtrysku 0–100 mm
Dostępny skok mechanizmu napędowego 140 mm
Maksymalna programowana siła tłoka 25 kN
Nominalne ciśnienie równoważne 1250 bar
Maksymalna prędkość liniowa tłoka 100 mm/s
Prędkość 100 mm/s przy maksymalnym obciążeniu roboczym Dostępna przy sile do 25 kN
Bezpośredni pomiar ciśnienia stopu Nie w konfiguracji podstawowej

Napęd i programowanie procesu

Parametr Wartość / wykonanie
Rodzaj napędu tłoka Serwoelektryczny
Mechanizm przeniesienia napędu Serwomotor, precyzyjna przekładnia planetarna i elektrocylinder ze śrubą kulową
Sterowanie położeniem tłoka Programowane
Sterowanie skokiem wtrysku Programowane
Zadawanie prędkości tłoka Bezpośrednio w mm/s
Wielostopniowe profile prędkości Tak
Programowane rampy przyspieszania i hamowania Tak
Programowanie siły tłoka Tak, w zakresie roboczym do 25 kN
Programowane punkty przełączania faz cyklu Tak
Docisk po zakończeniu fazy wtrysku Programowany
Kontrolowane uwolnienie po wtrysku Tak
Kontrolowane cofnięcie tłoka Tak
Receptury procesu Tak
Sterowanie sekwencją cyklu PLC czasu rzeczywistego
Interfejs operatorski Kolorowy panel dotykowy HMI

Metrologia procesu

Parametr Wartość / wykonanie
Pomiar położenia tłoka Ciągły, ze sprzężenia zwrotnego serwonapędu
Pomiar prędkości tłoka Ciągły w układzie serwonapędu
Pomiar momentu serwonapędu Tak
Wyznaczanie siły liniowej tłoka Na podstawie momentu serwonapędu i parametrów mechanizmu napędowego
Dwukierunkowa powtarzalność elektrocylindra ±0,05 mm wg ISO 230-2
Rozdzielczość użytkowa nastawy położenia 0,01 mm
Przeliczeniowa rozdzielczość geometryczna objętości 0,002 ml na 0,01 mm przemieszczenia
Przeliczeniowy odpowiednik powtarzalności ±0,05 mm ±0,010 ml
Rejestracja pozycji tłoka Tak
Rejestracja prędkości tłoka Tak
Rejestracja obciążenia / wyznaczanej siły Tak
Rejestracja danych procesu Tak

Układ cieplny

Parametr Wartość / wykonanie
Maksymalna temperatura cylindra 400°C
Maksymalna temperatura formy 300°C
Strefy grzania cylindra 2 niezależnie regulowane strefy
Łączna moc grzałek cylindra 500 W
Grzana podstawa cylindra 1 niezależnie regulowana strefa, 250 W
Strefy grzania formy 2 niezależnie regulowane strefy
Łączna moc grzałek formy 2000 W
Łączna zainstalowana moc grzałek 2750 W
Regulacja temperatury Niezależna regulacja PID dla poszczególnych stref
Czujniki temperatury Pt100, klasa A wg IEC 60751, układ 3-przewodowy
Tolerancja elementu Pt100 klasy A ±(0,15 + 0,002 × |t|)°C w zakresie obowiązywania klasy
Rozdzielczość wskazania temperatury 0,1°C

Formy i kształtki badawcze

Parametr Wartość / wykonanie
Typ formy laboratoryjnej Forma trzyczęściowa z wymiennymi wkładkami
Wyjmowanie formy z gniazda Mechanizm dźwigniowy wspomagający wysuwanie formy
Demontaż kształtki Trzyczęściowa konstrukcja formy ułatwiająca dostęp do kształtki po cyklu
Maksymalna długość formowanego elementu Do 170 mm, zależnie od geometrii, objętości wtrysku i układu wlewowego
Maksymalna grubość formowanego elementu Do 10 mm dla odpowiedniej geometrii; maksymalna długość i maksymalna grubość nie muszą być osiągalne jednocześnie
Próbka A1 wg ISO 20753 Możliwa do wykonania w pełnym wymiarze
Próbki A12 i A15 wg ISO 20753 Możliwe przy zastosowaniu odpowiednich wkładek
Próbka B1 Możliwa do wykonania
Geometrie do badań zginania wg ISO 178 Możliwe przy zastosowaniu odpowiednich wkładek
Geometrie do badań udarności Charpy wg ISO 179-1 Możliwe przy zastosowaniu odpowiednich wkładek
Geometrie do badań udarności Izod wg ISO 180 Możliwe przy zastosowaniu odpowiednich wkładek
Formy wielogniazdowe Możliwe zależnie od całkowitej objętości wtrysku, geometrii kształtek i układu wlewowego
Wkładki i geometrie niestandardowe Projektowane do programu badawczego lub aplikacji klienta

Dane, komunikacja i integracja

Parametr Wartość / wykonanie
Sterownik PLC czasu rzeczywistego
Receptury procesowe Tak
Rejestracja danych procesowych Tak
Ethernet Standard
OPC UA Wbudowane, konfigurowane do aplikacji
Integracja z siecią laboratoryjną lub uczelnianą Konfigurowana projektowo
Integracja z systemami nadrzędnymi Możliwa przez uzgodnione interfejsy i model danych
Wi-Fi i obsługa urządzeń mobilnych Opcja
Zdalna diagnostyka Opcja
Serwer WWW Opcja
PMS – Power Management System Opcja
Podtrzymanie obwodów sterowania 24 V Wbudowany UPS 24 V

Materiały i integracja procesowa

Parametr Wartość / wykonanie
Przetwarzanie granulatu Tak
Przetwarzanie materiałów proszkowych Możliwe zależnie od właściwości materiału i konfiguracji procesu
Wyjmowany cylinder wtryskowy Tak
Podawanie materiału uplastycznionego z wytłaczarki lub compoundera Tak
Indywidualne wkładki formujące Tak, dobierane do wymaganej geometrii próbki lub kształtki
Integracja w stanowisku wytłaczanie–wtrysk Tak
Konfiguracja do prac R&D i programów badawczych Dobierana do materiału, wymaganej próbki i przebiegu procesu
Opis techniczny

Serwoelektryczny napęd tłoka - programowany przebieg wtrysku

MIM 20/1250/E wykorzystuje serwoelektryczny układ napędu tłoka z precyzyjną przekładnią planetarną oraz elektrocylindrem ze śrubą kulową. Mechanizm przekształca kontrolowany ruch obrotowy serwomotoru w liniowy ruch tłoka układu wtryskowego.

Sprzężenie zwrotne serwonapędu umożliwia sterowanie położeniem i prędkością ruchu, natomiast pomiar momentu jest wykorzystywany do wyznaczania siły liniowej działającej na tłok. Dzięki temu cykl może być definiowany jako sekwencja kolejnych faz o różnych parametrach ruchu i obciążenia.

Położenie
Programowane punkty i zakres ruchu tłoka.
Prędkość
Wielostopniowy profil ruchu do 100 mm/s.
Siła
Programowane obciążenie tłoka do 25 kN.
Faza końcowa
Docisk albo kontrolowane uwolnienie obciążenia.

Prędkość do 100 mm/s również przy maksymalnym obciążeniu

Maksymalna prędkość liniowa tłoka wynosi 100 mm/s i jest dostępna w całym zakresie roboczego obciążenia, również przy maksymalnej sile 25 kN. Oznacza to, że programowanie ruchu nie jest ograniczone wyłącznie do cykli realizowanych przy małym obciążeniu.

Prędkość może zmieniać się podczas jednego wtrysku. Poszczególnym odcinkom skoku można przypisać różne wartości prędkości, a przejścia pomiędzy nimi realizować z programowanymi rampami przyspieszania i hamowania.

Pozwala to oddzielnie kształtować początkową, środkową i końcową fazę ruchu tłoka oraz dostosować sposób napełniania do właściwości materiału, geometrii formy i założeń eksperymentu.

Przykładowa struktura cyklu

dojazd → wtrysk z wielostopniowym profilem prędkości → końcowa faza napełniania → docisk albo uwolnienie → zakończenie fazy procesu → powrót tłoka

Sterowanie siłą na podstawie momentu serwonapędu

Siła działająca na tłok jest wyznaczana na podstawie pomiaru momentu serwonapędu oraz znanych parametrów mechanizmu napędowego. Użytkownik może programować wymaganą wartość siły w zakresie roboczym urządzenia, do maksymalnie 25 kN.

Nie jest to bezpośredni pomiar za pomocą osobnego czujnika tensometrycznego. System wykorzystuje moment serwonapędu oraz charakterystykę układu mechanicznego do wyznaczenia odpowiadającej mu siły liniowej.

Moment serwonapędu, siła tłoka i ciśnienie stopu są wielkościami powiązanymi, ale opisują różne elementy procesu. Takie rozróżnienie jest szczególnie ważne przy interpretowaniu danych z badań i porównywaniu kolejnych receptur.

20 ml i 1250 bar - jak interpretować parametry MIM 20/1250/E?

W podstawowej konfiguracji powierzchnia czynna tłoka wynosi 200 mm², a programowany roboczy skok wtrysku do 100 mm. Z geometrii układu wynika maksymalna objętość przemieszczenia 20 ml:

V = A × s = 200 mm² × 100 mm = 20 ml

Wartość 20 ml określa maksymalną geometryczną objętość przemieszczenia dla tej konfiguracji. Nie jest to stała wielkość próbki. Mniejsze objętości można uzyskiwać przez programowanie krótszego skoku, a rzeczywista ilość materiału w kształtce zależy również od dyszy, układu wlewowego, formy i przebiegu docisku.

Dla maksymalnej siły tłoka 25 kN i powierzchni 200 mm² nominalne ciśnienie wynikające z relacji siły do powierzchni wynosi 125 MPa, czyli 1250 bar:

p = F / A = 25 000 N / 200 mm² = 125 MPa = 1250 bar

1250 bar nie jest bezpośrednim pomiarem ciśnienia w gnieździe formy. Rzeczywiste ciśnienie stopu zmienia się wzdłuż toru przepływu wskutek oporów zależnych między innymi od lepkości materiału, temperatury, prędkości przepływu oraz geometrii dyszy i układu wlewowego.

Docisk, uwolnienie i receptura całego cyklu

Po zakończeniu zasadniczej fazy wtrysku MIM 20/1250/E może przejść do programowanego docisku albo do kontrolowanego zmniejszenia obciążenia. Pozwala to dopasować końcową część cyklu do materiału, geometrii kształtki i celu badania.

Położenie tłoka, profile prędkości, rampy, czas oraz zadawana siła mogą tworzyć jedną recepturę procesu. Receptura pozwala ponownie wykorzystać zdefiniowane ustawienia podczas kolejnych prób i ograniczyć zmienność wynikającą z ręcznego odtwarzania parametrów pracy.

Termika jako niezależny podsystem procesu

Maksymalna temperatura cylindra wynosi 400°C, a maksymalna temperatura formy 300°C. Forma może być wyposażona w dwie strefy grzewczo-chłodzące oraz temperowaną podstawę, a stabilizacja temperatury jest realizowana przez wielostrefową regulację PID.

Układ termiczny pracuje niezależnie od serwoelektrycznego napędu tłoka. Dzięki temu warunki cieplne oraz mechaniczny przebieg wtrysku mogą być definiowane jako odrębne grupy parametrów procesu.

Zakres temperatur umożliwia prowadzenie badań z szeroką grupą tworzyw termoplastycznych. W przypadku materiałów wymagających szczególnych warunków należy dodatkowo uwzględnić czas przebywania, geometrię toru materiałowego oraz wykonanie elementów pozostających w kontakcie z tworzywem.

PLC, receptury i dane procesowe

Stanowisko wykorzystuje sterownik PLC czasu rzeczywistego oraz kolorowy dotykowy panel HMI. System umożliwia definiowanie receptur oraz zapis i archiwizację dostępnych danych procesu, co ułatwia dokumentowanie prób i porównywanie kolejnych serii badawczych.

Ethernet jest wyposażeniem standardowym. W zależności od konfiguracji urządzenie może zostać rozszerzone między innymi o Wi-Fi i obsługę z tabletu, zdalną diagnostykę, OPC UA, wbudowany serwer WWW, system zarządzania energią oraz integrację z systemami laboratoryjnymi i nadrzędnymi.

Próbki, formy i zastosowania badawcze

MIM 20/1250/E może współpracować z formami przygotowanymi do konkretnej procedury badawczej. Możliwe jest wykonywanie pojedynczych próbek, kształtek specjalnych oraz kilku elementów podczas jednego cyklu przy zastosowaniu odpowiednio zaprojektowanej formy wielogniazdowej.

Forma wielogniazdowa nie oznacza automatycznie identycznych warunków przepływu w każdym gnieździe. Konstrukcja układu wlewowego powinna być dobierana do materiału, wymaganej objętości, dostępnej siły oraz geometrii próbek.

Dobór MIM 20/1250/E do konkretnego procesu

Dobór konfiguracji nie powinien opierać się wyłącznie na maksymalnej objętości lub ciśnieniu. Istotne są również właściwości materiału, geometria próbki i układu wlewowego, wymagany profil prędkości, sposób zakończenia wtrysku, warunki termiczne oraz zakres danych, które mają być rejestrowane.

Przy konfiguracji stanowiska warto określić materiał, geometrię i objętość kształtki, rodzaj formy, wymagane parametry cyklu oraz oczekiwane pomiary i sposób integracji z infrastrukturą laboratorium. Na tej podstawie można dobrać układ materiałowy, formę i automatykę do rzeczywistego celu badania.

MIM 20/1250/E należy do grupy laboratoryjnych wtryskarek elektrycznych SiTech3D. Jeżeli wybór urządzenia rozpoczyna się od materiału i sposobu przygotowania próbki, warto przejść do kategorii wtryskarek laboratoryjnych i stanowisk do przygotowania próbek.

FAQ

Czy 20 ml oznacza wielkość gotowej próbki?

Nie. 20 ml jest maksymalną geometryczną objętością przemieszczenia dla podstawowej konfiguracji tłoka 200 mm² i skoku wtrysku 100 mm. Rzeczywista objętość kształtki zależy również od formy, układu wlewowego i parametrów procesu.

Czy prędkość 100 mm/s jest dostępna przy maksymalnej sile?

Tak. Maksymalna prędkość liniowa 100 mm/s jest dostępna w całym zakresie roboczego obciążenia, do maksymalnej siły tłoka 25 kN.

Czy prędkość może zmieniać się podczas jednego wtrysku?

Tak. Program może zawierać wiele odcinków skoku realizowanych z różnymi prędkościami oraz programowanymi rampami przyspieszania i hamowania.

Jak wyznaczana jest siła tłoka?

Siła jest wyznaczana na podstawie pomiaru momentu serwonapędu oraz parametrów mechanizmu napędowego. Użytkownik może zadawać wymaganą wartość w zakresie roboczym urządzenia do 25 kN.

Czy 1250 bar jest ciśnieniem zmierzonym w formie?

Nie. Jest to nominalna wartość wynikająca z maksymalnej siły 25 kN i powierzchni tłoka 200 mm². Lokalne ciśnienie stopu w formie zależy od rzeczywistych warunków przepływu.

Czy po wtrysku można programować docisk?

Tak. Po fazie wtrysku program może przejść do docisku albo do kontrolowanego uwolnienia obciążenia, zależnie od przyjętej receptury procesu.
