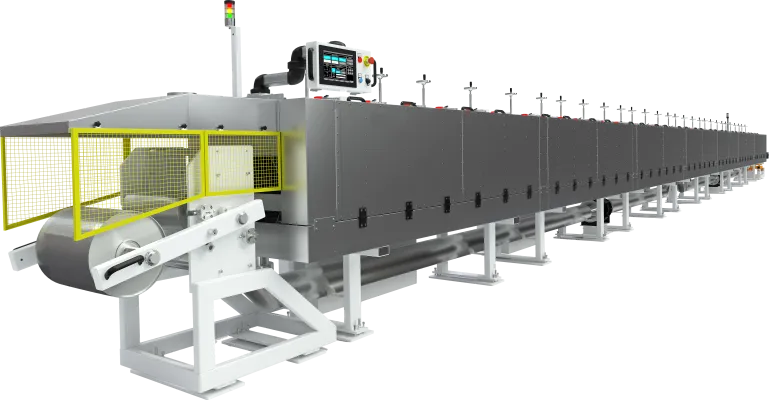

Tunelowy piec wulkanizacyjny TIR 400/3000

Tunelowy piec do ciągłej wulkanizacji w pełnej objętości

Tunelowy piec wulkanizacyjny TIR 400/3000 został zaprojektowany do prowadzenia procesu wulkanizacji w sposób ciągły, przewidywalny i dobrze kontrolowany. W praktyce oznacza to, że profil po wyjściu z głowicy nie jest ogrzewany wyłącznie powierzchniowo, lecz przechodzi przez długi odcinek roboczy, w którym energia cieplna jest rozłożona na kolejne strefy procesu. Dzięki temu możliwe jest prowadzenie wulkanizacji w pełnej objętości wyrobu, z lepszą kontrolą przebiegu procesu w całym przekroju profilu.

Model TIR 400/3000 i jego miejsce w serii

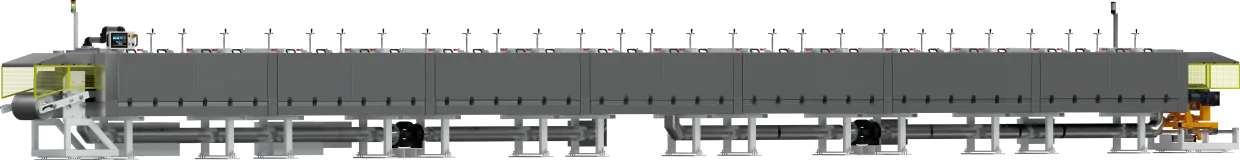

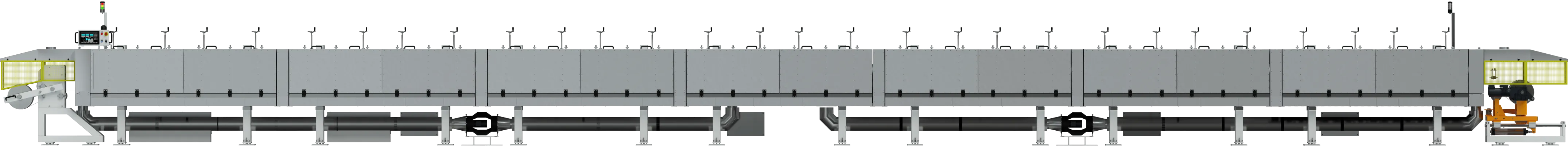

TIR 400/3000 jest większym i bardziej zaawansowanym tunelem z tej grupy urządzeń. Szerokość siatki transportowej wynosi 400 mm, maksymalna szerokość wulkanizowanego profilu 350 mm, a maksymalna wysokość 150 mm. Długość jednego segmentu pieca wynosi 3000 mm, a maksymalna ilość segmentów to 7. Taki zakres parametrów ustawia ten model jako rozwiązanie do większych przekrojów, większej skali pracy i bardziej wymagających linii technologicznych.

Jak przebiega proces w tunelu TIR 400/3000

W typowym układzie profil opuszcza głowicę wytłaczarki, może przejść przez etap szokowego utrwalenia powierzchni, a następnie trafia do tunelowego pieca wulkanizacyjnego. To właśnie w tunelu realizowany jest zasadniczy etap ciągłego ogrzewania i utwardzania wyrobu. Cały przebieg procesu jest rozłożony na długości pieca, co pozwala lepiej dopasować warunki pracy do geometrii profilu, prędkości linii oraz charakterystyki mieszanki gumowej lub silikonowej.

W praktyce taki układ daje większą stabilność wymiarową, bardziej przewidywalny rozkład temperatury w przekroju wyrobu i lepszą powtarzalność procesu niż rozwiązania, w których całe ogrzewanie odbywa się zbyt gwałtownie lub na zbyt krótkim odcinku. To właśnie logika ciągłej wulkanizacji odróżnia tunel od pieca szokowego: piec szokowy inicjuje proces i wspiera utrwalenie powierzchni, a tunel prowadzi dalszy etap utwardzania w pełnej objętości profilu.

Promienniki IR, moc segmentu i rozkład energii

Źródłem energii w piecu są promienniki podczerwieni. W jednym segmencie o długości 3000 mm pracuje 60 promienników, a całkowita moc promienników w segmencie wynosi 24 kW. Taki układ pozwala prowadzić proces na większej szerokości roboczej i przy większych profilach niż w modelach mniejszych.

Duże znaczenie ma tu nie tylko sama moc, ale również rozkład promienników w komorze pieca. Rozmieszczenie emiterów i regulacja stref są dobierane indywidualnie do aplikacji klienta. To właśnie taki sposób projektowania tunelu pozwala dopasować natężenie strumienia energii do kształtu wulkanizowanego profilu i uzyskać bardziej równomierny przebieg procesu.

Strefy grzewcze, czas przebywania i stabilność wyrobu

W ciągłej wulkanizacji profili o większym przekroju szczególnie ważne są: rozkład temperatury na długości tunelu, czas przebywania wyrobu w strefie aktywnej oraz zgodność tych parametrów z prędkością linii. Jeśli układ jest zbyt krótki lub źle dobrany do geometrii, proces może nie zapewnić właściwej wulkanizacji w całym przekroju. Jeśli natomiast strefy grzewcze są poprawnie zestawione, można uzyskać lepszą stabilność wymiarową, bardziej przewidywalne właściwości wyrobu i wyższą jakość powierzchni.

Kontrola procesu i sterowanie strefowe

TIR 400/3000 jest wyposażony w regulator SSR dla każdej sekcji z regulacją mocy co 1%, regulator PID, ustawienie mocy maksymalnej dla każdej sekcji, pomiar temperatury na powierzchni profilu, zabezpieczenie prądowe dla każdej sekcji oraz kontrolę prądu z detekcją przerwy. Taki zestaw funkcji pozwala prowadzić proces w sposób bardziej precyzyjny i technologicznie powtarzalny, szczególnie w aplikacjach wymagających dużej stabilności pracy.

Kontrolowana atmosfera procesu w tunelu wulkanizacyjnym

W bardziej zaawansowanych wykonaniach tunelowy piec wulkanizacyjny TIR 400/3000 może być wyposażony w układ kontroli atmosfery procesu. Takie rozwiązanie ma szczególne znaczenie w aplikacjach, w których liczy się bardzo wysoka powtarzalność warunków technologicznych, ograniczenie wpływu otoczenia na przebieg wulkanizacji oraz możliwość dokładniejszego sterowania środowiskiem pracy na całej długości tunelu. W praktyce oznacza to, że tunel do wulkanizacji ciągłej jest uszczelniony dla gazu, posiada doprowadzenie gazu do każdego segmentu, układ jego równomiernego rozprowadzania oraz porty pomiarowe, które umożliwiają bieżącą kontrolę parametrów wewnątrz stref roboczych. Dzięki temu atmosfera w piecu nie jest przypadkowa, lecz stanowi świadomie kontrolowany element procesu technologicznego.

Z punktu widzenia użytkownika przemysłowego taka konfiguracja oznacza większą kontrolę nad przebiegiem procesu, lepszą stabilność warunków wulkanizacji i większą elastyczność przy bardziej wymagających mieszankach gumowych lub silikonowych. Kontrolowana atmosfera może pomagać w ograniczaniu wpływu powietrza zewnętrznego na proces, stabilizować warunki cieplne w kolejnych segmentach i wspierać prowadzenie produkcji tam, gdzie wymagana jest szczególnie wysoka powtarzalność. Istotną zaletą jest również możliwość gaszenia ciągu wulkanizacyjnego przez wypełnienie i przedmuch azotem, co zwiększa bezpieczeństwo pracy oraz daje większą kontrolę nad linią podczas zatrzymań, zmian technologicznych i sytuacji awaryjnych. Właśnie dlatego tunelowy piec do wulkanizacji z kontrolowaną atmosferą należy traktować jako rozwiązanie dla bardziej zaawansowanych procesów, w których znaczenie ma nie tylko moc i długość pieca, ale także jakość środowiska, w którym przebiega wulkanizacja.

Sterowanie, HMI i integracja przemysłowa

TIR 400/3000 nie jest prostym tunelem bez automatyki. Karta przewiduje sterowanie PLC, wyświetlacze HMI, zapis parametrów na nośniku, zapis receptur w pamięci, identyfikację błędów, zabezpieczenie hasłami, odczyt prędkości linii z istniejącego enkodera oraz bezprzewodowe sterowanie z poziomu tabletu. W sekcji ważnych cech użytkowych wskazano również wykorzystanie sterowników B&R i Siemens, magistral Ethernet Powerlink oraz ProfiNet, a także możliwość integracji z urządzeniami innych producentów przez OPC UA.

Najważniejsze cechy użytkowe modelu TIR 400/3000

• ciągła wulkanizacja profili gumowych i silikonowych w pełnej objętości,
• szerokość siatki transportowej 400 mm,
• maksymalny profil 350 x 150 mm,
• segment 3000 mm i możliwość pracy do 7 segmentów,
• 60 promienników IR w segmencie,
• 24 kW mocy promienników na segment,
• regulacja SSR dla każdej sekcji i sterowanie PID,
• pomiar temperatury powierzchni profilu i kontrola prądu sekcji,
• sterowanie PLC, HMI, zapis parametrów i receptur,
• opcjonalna kontrola atmosfery procesu z doprowadzeniem gazu do segmentów.

Zastosowania przemysłowe

Tunelowy piec TIR 400/3000 znajduje zastosowanie w liniach do produkcji profili gumowych i silikonowych, w których szczególnie ważne są większa szerokość prowadzenia, większy przekrój wyrobu, stabilność procesu oraz możliwość bardziej zaawansowanego sterowania warunkami wulkanizacji. To rozwiązanie odpowiednie dla cięższych zastosowań przemysłowych, gdzie liczy się nie tylko moc i długość tunelu, ale także jakość kontroli procesu i elastyczność konfiguracji linii.
