Tunelowe piece do wulkanizacji

Tunelowe piece do wulkanizacji gumy są przeznaczone do przemysłowych procesów ciągłych, w których kluczowe znaczenie mają powtarzalność warunków cieplnych, stabilne prowadzenie wyrobu oraz możliwość dopasowania długości i intensywności stref grzewczych do charakteru mieszanki i geometrii przekroju. Rozwiązania tej klasy są stosowane wszędzie tam, gdzie proces wulkanizacji musi być prowadzony w sposób przewidywalny, ciągły i zintegrowany z pozostałymi elementami linii technologicznej.

W tej kategorii znajdują się tunelowe piece do wulkanizacji przeznaczone do współpracy z wytłaczarkami do gumy, szokowymi piecami do wulkanizacji, procesowymi ogrzewaczami IR oraz promiennikami podczerwieni. Dzięki temu możliwe jest budowanie kompletnych linii do wulkanizacji gumy, dopasowanych do prędkości procesu, rodzaju wyrobu i wymagań jakościowych.

Tunelowe piece do wulkanizacji w procesach ciągłych

Tunelowy piec do wulkanizacji jest rozwiązaniem przeznaczonym do ciągłego prowadzenia procesu cieplnego na określonym odcinku linii technologicznej. W praktyce przemysłowej piece tego typu stosuje się wszędzie tam, gdzie wyrób po wyjściu z głowicy wymaga kontrolowanego i powtarzalnego ogrzewania przez odpowiednio dobrany czas, przy zachowaniu stabilnej geometrii, jakości powierzchni oraz zgodności parametrów procesu z wymaganiami materiałowymi.

W przeciwieństwie do bardzo dynamicznych układów szokowych, tunelowe piece do wulkanizacji są projektowane z myślą o prowadzeniu procesu w sposób ciągły i równomierny. Oznacza to możliwość dokładniejszego rozłożenia energii cieplnej na kolejne strefy, lepszą kontrolę warunków wzdłuż linii oraz łatwiejsze dopasowanie procesu do wyrobów o większej masie, dłuższym czasie ogrzewania lub bardziej wymagającej charakterystyce utwardzania.

Rola tunelowego pieca do wulkanizacji w kompletnej linii

W przemysłowym przetwórstwie elastomerów tunelowy piec nie funkcjonuje jako urządzenie oderwane od reszty procesu. Jego skuteczność zależy od prawidłowego zestawienia z wytłaczarką, głowicą, układem prowadzenia wyrobu, ewentualnym etapem wstępnego nagrzewania oraz dalszym chłodzeniem i odbiorem. Dlatego dobór tunelu do wulkanizacji powinien uwzględniać zarówno właściwości mieszanki, jak i całą logikę prowadzenia wyrobu przez linię.

• stabilne prowadzenie procesu na dłuższym odcinku linii,
• możliwość rozłożenia ogrzewania na kolejne strefy,
• lepsze dopasowanie czasu oddziaływania cieplnego do rodzaju wyrobu,
• integracja z ekstruderem, strefami wejściowymi i sekcją odbioru,
• powtarzalność warunków technologicznych w pracy ciągłej.

Dlaczego długość i charakter tunelu mają znaczenie

W procesie wulkanizacji nie wystarcza samo dostarczenie dużej ilości energii. Równie ważne jest to, w jaki sposób energia ta jest przekazywana w czasie i wzdłuż całego toru prowadzenia wyrobu. Tunelowy piec do wulkanizacji pozwala dopasować długość procesu, rozkład temperatur oraz intensywność grzania do geometrii profilu, przekroju przewodu, masy jednostkowej wyrobu i wymagań jakościowych.

To szczególnie istotne w przypadku produkcji ciągłej, gdzie zbyt krótki lub źle dobrany odcinek grzewczy może ograniczać wydajność linii, powodować niedostateczne utwardzenie albo utrudniać utrzymanie stabilnych wymiarów wyrobu. Z kolei poprawnie dobrany tunel pozwala osiągnąć przewidywalny przebieg procesu i lepiej zsynchronizować pracę wszystkich sekcji technologicznych.

Tunelowy piec może obsługiwać zarówno wyroby ekstrudowane w sposób ciągły, jak i elementy formowane wsadowo (w koszykach lub na tackach).

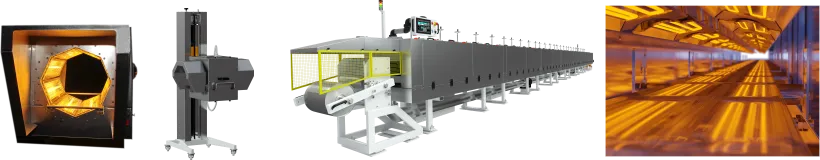

Rysunek 1. Widok pieców tunelowych oraz szokowych w różnych konfiguracjach.

Parametry krytyczne w tunelowych piecach do wulkanizacji

W praktyce przemysłowej kluczowe znaczenie ma nie tylko sam typ pieca, ale również możliwość kontroli warunków pracy. Szczególnie istotne są:

• rozkład temperatury na długości tunelu,
• czas przebywania wyrobu w strefie grzewczej,
• zgodność parametrów pieca z prędkością linii,
• stabilność warunków cieplnych przy zmianie geometrii wyrobu lub materiału,
• integracja sterowania z pozostałymi modułami linii technologicznej.

W dobrze zaprojektowanej linii tunelowy piec do wulkanizacji nie tylko prowadzi proces cieplny, ale także wspiera powtarzalność produkcji i pozwala lepiej kontrolować odchylenia wynikające ze zmian receptury, warunków otoczenia lub prędkości procesu.

Tunelowe piece do wulkanizacji a inne metody ogrzewania

Tunelowe piece do wulkanizacji często współpracują z innymi metodami dostarczania energii cieplnej. W zależności od aplikacji mogą stanowić główny etap procesu albo pracować po wstępnym nagrzewaniu realizowanym przez układ szokowy lub rozwiązania IR. Dzięki temu możliwe jest uzyskanie zarówno szybkiego początku procesu, jak i stabilnego, ciągłego prowadzenia dalszego etapu utwardzania.

W praktyce takie konfiguracje pozwalają lepiej dopasować przebieg procesu do wyrobu i materiału, zwłaszcza gdy potrzebna jest jednocześnie wysoka dynamika wejścia w proces oraz dłuższy, kontrolowany etap ogrzewania w dalszej części linii.

Zastosowania tunelowych pieców do wulkanizacji

Tunelowe piece do wulkanizacji znajdują zastosowanie wszędzie tam, gdzie proces powinien być prowadzony w sposób ciągły, stabilny i dobrze powtarzalny. Dotyczy to zwłaszcza produkcji profili, przewodów, uszczelek oraz innych wyrobów gumowych, których geometria i właściwości wymagają równomiernego przebiegu ogrzewania na odpowiednio dobranym odcinku linii.

• profile techniczne i uszczelniające,
• przewody i osłony z mieszanek gumowych,
• wyroby wymagające stabilnego prowadzenia w trybie ciągłym,
• linie o większej długości i kontrolowanym czasie procesu,
• układy, w których ważne jest równomierne i przewidywalne utwardzanie.

Powiązane rozwiązania

Powiązane rozwiązania:

• Linie do wulkanizacji gumy
• Wytłaczarki do gumy
• Wytłaczarka przemysłowa do gumy
• Szokowe piece do wulkanizacji
• Procesowe ogrzewacze IR
• Promienniki podczerwieni

Znaczenie właściwej konfiguracji tunelu i całej linii

W praktyce przemysłowej tunelowy piec do wulkanizacji jest skuteczny tylko wtedy, gdy jego parametry są zgodne z charakterem mieszanki, geometrią wyrobu oraz wydajnością całego ciągu technologicznego. Dlatego dobór rozwiązania powinien obejmować nie tylko sam tunel, ale również sposób współpracy z ekstruderem, wcześniejszym etapem grzewczym, transportem wyrobu oraz chłodzeniem i odbiorem. To właśnie spójność całej linii decyduje o jakości procesu, a nie pojedynczy parametr jednego urządzenia.

FAQ – tunelowe piece do wulkanizacji

Kiedy warto zastosować tunelowy piec do wulkanizacji?

Tunelowy piec do wulkanizacji stosuje się wtedy, gdy proces powinien być prowadzony w sposób ciągły, równomierny i dobrze powtarzalny. Rozwiązanie tego typu jest szczególnie przydatne przy produkcji wyrobów wymagających dłuższego i bardziej stabilnego oddziaływania cieplnego niż w bardzo krótkich, intensywnych układach szokowych.

Czym tunelowy piec do wulkanizacji różni się od szokowego pieca do wulkanizacji?

Tunelowy piec do wulkanizacji jest przeznaczony do prowadzenia procesu na dłuższym odcinku linii i do bardziej równomiernego rozłożenia ogrzewania w czasie. Szokowy piec do wulkanizacji działa natomiast jako bardzo intensywny etap szybkiego nagrzewania. W praktyce oba rozwiązania mogą się uzupełniać i pracować kolejno w jednej linii technologicznej.

Jakie wyroby najczęściej prowadzi się przez tunelowe piece do wulkanizacji?

Tunelowe piece do wulkanizacji są stosowane m.in. przy produkcji profili technicznych, uszczelek, przewodów, osłon oraz innych wyrobów gumowych, w których ważne są powtarzalność procesu, stabilność geometrii oraz możliwość kontrolowanego prowadzenia ogrzewania w trybie ciągłym.

Dlaczego kontrola czasu przebywania wyrobu w tunelu jest tak ważna?

Czas przebywania wyrobu w tunelu decyduje o przebiegu procesu cieplnego i o tym, czy wyrób otrzymuje odpowiednią ilość energii w relacji do prędkości linii, geometrii przekroju i charakteru mieszanki. Zbyt krótki czas może ograniczać skuteczność procesu, a źle dobrany przebieg ogrzewania może pogarszać stabilność wymiarową i jakość wyrobu.

Czy tunelowy piec do wulkanizacji może pracować w kompletnych liniach z wytłaczarką?

Tak. W praktyce przemysłowej tunelowy piec do wulkanizacji bardzo często pracuje jako część kompletnej linii razem z wytłaczarką, układami prowadzenia wyrobu, wcześniejszym etapem ogrzewania, chłodzeniem i sekcją odbioru. Dopiero takie zintegrowane podejście pozwala zbudować stabilny i przewidywalny proces.

Z jakimi rozwiązaniami najczęściej współpracują tunelowe piece do wulkanizacji?

Tunelowe piece do wulkanizacji najczęściej współpracują z wytłaczarkami do gumy, liniami do wulkanizacji gumy, szokowymi piecami do wulkanizacji, procesowymi ogrzewaczami IR oraz promiennikami podczerwieni. Ostateczna konfiguracja zależy od wyrobu, materiału i oczekiwanej dynamiki procesu.
