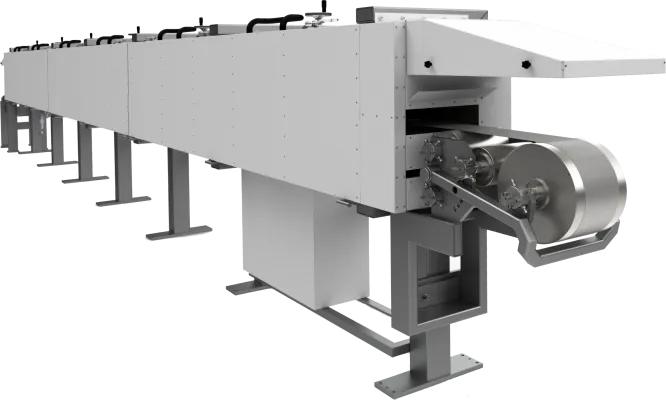

Tunelowy piec wulkanizacyjny TIR 150/3000

Tunelowy piec do ciągłej wulkanizacji w pełnej objętości

Tunelowy piec wulkanizacyjny TIR 150/3000 został zaprojektowany do prowadzenia procesu wulkanizacji w sposób ciągły, przewidywalny i dobrze kontrolowany. W praktyce technologicznej oznacza to, że wyrób po wyjściu z głowicy nie jest ogrzewany jedynie powierzchniowo, lecz przechodzi przez odcinek roboczy, w którym energia cieplna jest dostarczana w sposób rozłożony na kolejne strefy procesu. Dzięki temu możliwe jest prowadzenie wulkanizacji w pełnej objętości profilu, a nie tylko na jego warstwie zewnętrznej.

To właśnie odróżnia piec tunelowy od pieca szokowego. Piec szokowy odpowiada za szybkie wejście w proces i utrwalenie powierzchni lub geometrii wyrobu, natomiast tunel TIR 150/3000 przejmuje zasadniczą część ciągłego ogrzewania i utwardzania materiału na dalszym odcinku linii. Taki podział funkcji jest szczególnie korzystny w produkcji profili gumowych i silikonowych, gdzie stabilność procesu zależy od zgodności pracy wszystkich sekcji linii.

Jak przebiega proces w tunelu TIR 150/3000

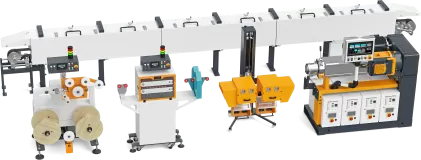

W typowym układzie profil opuszcza głowicę wytłaczarki i jest prowadzony do dalszych stref linii. Jeśli konfiguracja obejmuje także piec szokowy, pierwsze oddziaływanie cieplne stabilizuje powierzchnię i wspiera utrwalenie geometrii. Następnie wyrób trafia do tunelowego pieca wulkanizacyjnego, gdzie proces jest prowadzony na znacznie dłuższym odcinku i w bardziej równomiernych warunkach cieplnych.

W tunelu TIR 150/3000 ciepło jest doprowadzane do profilu przez układ promienników podczerwieni, a cały przebieg procesu jest rozłożony na kolejne strefy. W praktyce oznacza to możliwość dopasowania natężenia ogrzewania do prędkości linii, geometrii przekroju, rodzaju mieszanki i oczekiwanego czasu przebywania wyrobu w strefie aktywnej. Taka organizacja procesu pozwala uzyskać bardziej przewidywalny przebieg wulkanizacji i lepiej kontrolować jakość wyrobu końcowego.

Model TIR 150/3000 i jego miejsce w serii

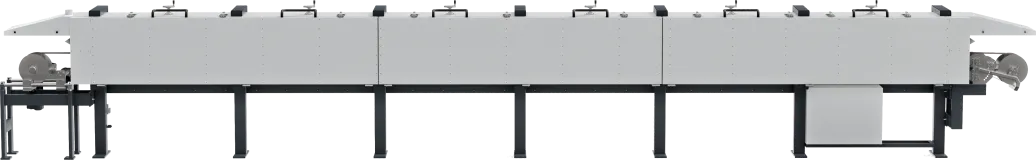

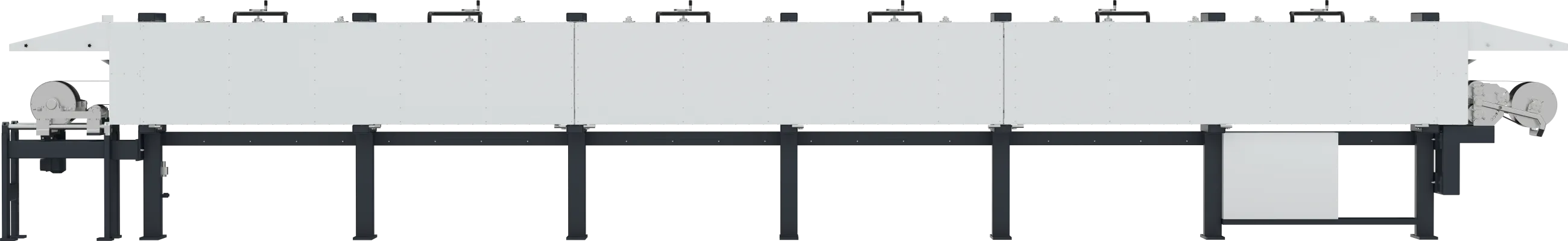

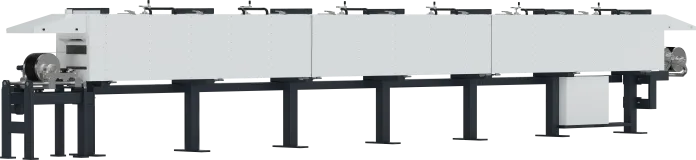

Na obecnej karcie model TIR 150/3000 jest ustawiony jako rozwiązanie do bardziej kompaktowych profili i linii, w których potrzebna jest dobra kontrola procesu przy relatywnie mniejszej szerokości roboczej. Szerokość siatki transportowej wynosi 150 mm, maksymalna szerokość wulkanizowanego profilu 100 mm, a maksymalna wysokość 100 mm. Długość jednego segmentu pieca wynosi 3000 mm, a maksymalna ilość segmentów to 7, co pozwala budować układ o długości dopasowanej do wymaganego czasu procesu i charakterystyki wyrobu.

Taka segmentowa konstrukcja daje dużą elastyczność technologiczną. Umożliwia zarówno projektowanie bardziej kompaktowych linii, jak i rozbudowę systemu do większej długości roboczej w zależności od aplikacji klienta.

Promienniki IR i rozkład energii w tunelu

Źródłem energii w tunelu są promienniki podczerwieni. Karta podaje, że w jednym segmencie o długości 3000 mm pracuje 40 promienników, a całkowita moc promienników w segmencie wynosi 16 kW. Taki układ pozwala prowadzić proces w sposób efektywny energetycznie i lepiej dopasowywać rozkład energii do kształtu oraz wymiarów profilu.

Duże znaczenie ma tutaj nie tylko sama liczba promienników, ale również ich rozmieszczenie w komorze pieca. Obecny opis techniczny słusznie zwraca uwagę na znaczenie odstępów między emiterami i nakładania się wzorów promieniowania. W praktyce to właśnie poprawny rozkład źródeł ciepła wpływa na równomierność ogrzewania powierzchni oraz na możliwość uzyskania stabilnych warunków procesu przy pracy ciągłej.

Strefy grzewcze, czas przebywania i jakość wyrobu

W ciągłej wulkanizacji profili kluczowe znaczenie mają trzy rzeczy: rozkład temperatury na długości pieca, czas przebywania wyrobu w strefie aktywnej oraz zgodność tych parametrów z prędkością linii. Jeśli tunel jest zbyt krótki lub warunki cieplne są źle dobrane, proces może nie zapewnić właściwego przebiegu wulkanizacji w całym przekroju. Jeśli natomiast układ jest poprawnie zestawiony, możliwe jest uzyskanie lepszej stabilności wymiarowej, bardziej przewidywalnych właściwości wyrobu i wyższej jakości powierzchni.

Właśnie dlatego TIR 150/3000 należy traktować jako urządzenie procesowe, a nie tylko odcinek grzewczy. Jego zadaniem jest zapewnienie takich warunków, w których profil będzie prowadzony przez tunel w sposób zgodny z wymaganiami materiałowymi i geometrycznymi.

Kontrola procesu i sterowanie strefowe

Karta techniczna pokazuje, że TIR 150/3000 jest wyposażony w regulator SSR dla każdej sekcji z regulacją mocy co 1%, cyfrowy regulator PID, ustawienie mocy maksymalnej dla każdej sekcji, pomiar temperatury na powierzchni profilu, zabezpieczenie prądowe dla każdej sekcji oraz kontrolę prądu z detekcją przerwy. Taki zestaw funkcji pozwala prowadzić proces w sposób bardziej precyzyjny i technologicznie powtarzalny.

W praktyce oznacza to możliwość dopasowania mocy poszczególnych stref do geometrii profilu, prędkości wytłaczania i charakteru mieszanki, a także szybszego reagowania na zmiany procesu bez konieczności przebudowy całego układu.

Sterowanie, HMI i integracja z linią

TIR 150/3000 nie jest prostym tunelem bez automatyki. Karta przewiduje sterowanie PLC, wyświetlacze HMI, zapis parametrów na nośniku, zapis receptur w pamięci, identyfikację błędów, zabezpieczenie hasłami oraz odczyt prędkości linii z istniejącego enkodera. Dostępna jest również opcja bezprzewodowego sterowania z poziomu tabletu oraz możliwość dostosowania programu do zmieniających się potrzeb.

Z punktu widzenia produkcji przemysłowej jest to ważne, ponieważ ułatwia odtwarzanie sprawdzonych nastaw, porównywanie serii, diagnozowanie odchyleń i integrację pieca z resztą linii technologicznej.

Najważniejsze cechy użytkowe modelu TIR 150/3000

• ciągła wulkanizacja profili gumowych i silikonowych w pełnej objętości,
• szerokość siatki transportowej 150 mm,
• maksymalny profil 100 x 100 mm,
• segment 3000 mm i możliwość pracy do 7 segmentów,
• 40 promienników IR w segmencie,
• 16 kW mocy promienników na segment,
• regulacja SSR dla każdej sekcji i sterowanie PID,
• pomiar temperatury powierzchni profilu i kontrola prądu sekcji,
• sterowanie PLC, HMI, zapis parametrów i receptur,
• współpraca z piecem szokowym oraz pełną linią do wulkanizacji.

Zastosowania przemysłowe

Tunelowy piec TIR 150/3000 znajduje zastosowanie w liniach do produkcji profili gumowych i silikonowych, w których szczególnie ważne są powtarzalność procesu, stabilność wymiarów wyrobu oraz ciągły, dobrze kontrolowany przebieg ogrzewania. To rozwiązanie odpowiednie dla bardziej kompaktowych przekrojów i aplikacji, w których potrzebna jest dobra kontrola procesu przy zachowaniu elastyczności konfiguracji linii.
