Segment ślimaka wytłaczarki (TSX) - Średnica 2x32mm TSX 32-1_2-32-32

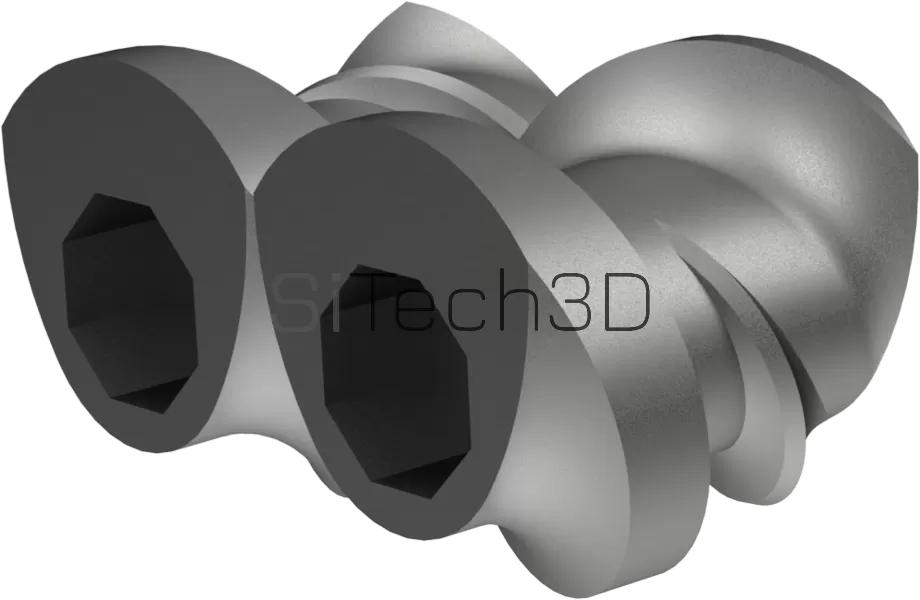

Segment ślimaka wytłaczarki tworzący połączenia zwoju dwuwchodowego i jednowchodowego
Element przejściowy łączący segmenty ze zwojem dwuwchodowym i jednowchodowym. Segment dzięki, któremu pierwszy przekrój poprzeczny przechodzi wzdłuż osiowego połączenia zwoju w inny przekrój poprzeczny bez rezygnacji z zasady samooczyszczania ślimaków wytłaczarki. W tym przypadku jest to element przejściowy do połączenia jednowchodowego zwoju ze zwojem dwuwchodowym [kształt oliwki] bez "martwych punktów". Są one potrzebne w parach, ponieważ elementy lewego i prawego wału muszą być inaczej ułożone. Segmenty gwarantują płynny transport tworzywa bez zaburzeń przepływu.

Przykładowe konfiguracje ślimaków

Symbol segmentu ślimaka wytłaczarki laboratoryjnej		TSX 32-1_2-32-32
Średnica cylindra wytłaczarki	[mm]	32
Ilość wejść zwojów		1 do 2
Skok segmentu	[mm]	32 [1D]
Długości segmentów	[mm]	32

Schemat oznaczeń

Średnica 2x12mm
TSX 12-1_2-12-12

Średnica 2x16mm
TSX 16-1_2-16-16

Średnica 2x20mm
TSX 20-1_2-20-20

Średnica 2x24mm
TSX 24-1_2-24-24

Średnica 2x32mm
TSX 32-1_2-32-32
