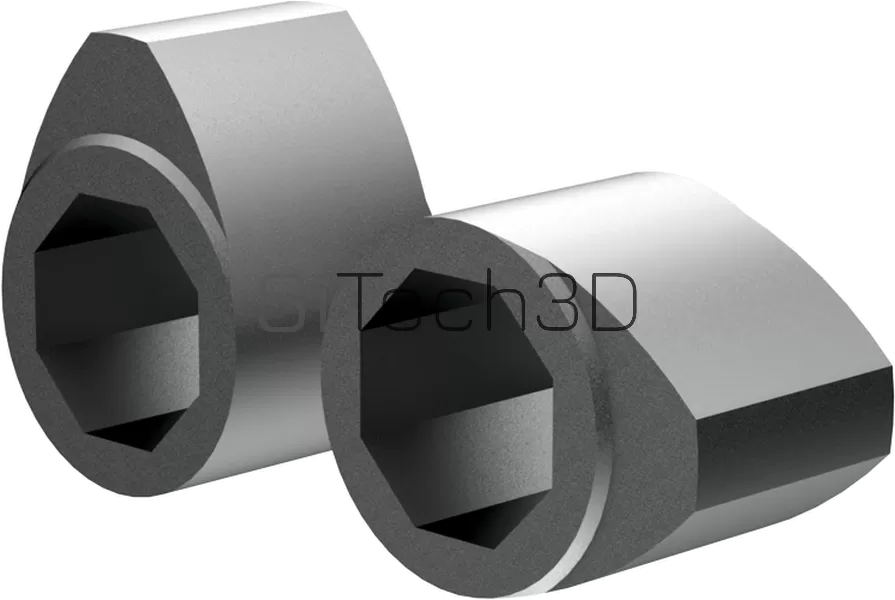

Segment ślimaka wytłaczarki (KS7) - Średnica 2x20mm KS7 20-1-20-60^o

Segment ślimaka wytłaczarki laboratoryjnej siedmiopłytkowy ugniatający jednoramienny
Segment ugniatający jednowchodowy. Pomiędzy ślimakiem a drugim ślimakiem oraz między ślimakami a cylindrem znajduje się jedno miejsce uplastyczniające, co sprzyja uplastycznianiu materiału, a ślimak ma więcej objętości dla wytłaczanego materiału. Segment ma przekrój poprzeczny w kształcie połowy oliwki. Segment posiada umiarkowaną wydajność transportu materiału, krótki i określony czas przebywania oraz dobre właściwości samoczyszczące. Segment ma długość 1D oraz siedem płytek rozmieszczonych co 60°.

Przykładowe konfiguracje ślimaków

Symbol segmentu ślimaka wytłaczarki laboratoryjnej		KS7 20-1-20-60^o
Średnica cylindra wytłaczarki	[mm]	20
Ilość wejść zwojów		1
Długość segmentu	[mm]	20
kąt przesunięcia	[o]	60
Ilość segmentów w bloku		7

Schemat oznaczeń

Średnica 2x12mm
KS7 12-1-12-60^o

Średnica 2x16mm
KS7 16-1-16-60^o

Średnica 2x20mm
KS7 20-1-20-60^o

Średnica 2x24mm
KS7 24-1-24-60^o

Średnica 2x32mm
KS7 32-1-32-60^o
