Wytłaczarka laboratoryjna LE-2CC 2x12 mm
>
Miniaturowe wytłaczarki laboratoryjne > Miniaturowe wytłaczarki dwuślimakowe

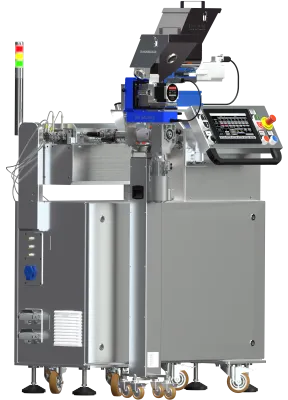

Wytłaczarka laboratoryjna LE-2CC 2x12 mm z podajnikiem grawimetrycznym.

Wytłaczarka laboratoryjna LE-2CC 2x12 mm z podajnikiem grawimetrycznym.

left
Wytłaczarka laboratoryjna LE-2CC 2x12 mm z podajnikiem grawimetrycznym.
Wytłaczarka laboratoryjna LE-2CC 2x12 mm z podajnikiem grawimetrycznym-1
.
Wytłaczarka laboratoryjna LE-2CC 2x12 mm z podajnikiem bocznym oraz grawimetrycznym.
Wytłaczarka laboratoryjna LE-2CC 2x12 mm z podajnikiem bocznym oraz grawimetrycznym-1.
Wytłaczarka laboratoryjna LE-2CC 2x12 mm.
Wytłaczarka laboratoryjna LE-2CC 2x12 mm.

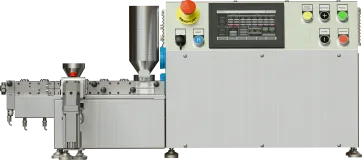

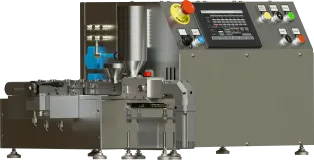

Wytłaczarka laboratoryjna LE-2CC 2x12 mm dozownikiem bocznym miniaturowa.
Wytłaczarka laboratoryjna LE-2CC 2x12 mm dozownikiem bocznym miniaturowa-1.
right

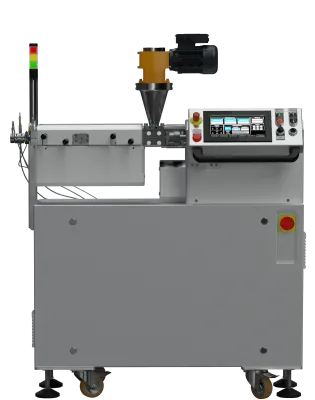

Wytłaczarka laboratoryjna LE-2CC 2x12 mm

LE-2CC 2×12 mm to miniaturowa laboratoryjna wytłaczarka dwuślimakowa SiTech3D do compoundingu, rozwoju formulacji polimerowych i zaawansowanych badań procesu przy ograniczonej ilości surowca. Dostępne długości L/D 36, 40 i 42, nominalny moment 9,5 Nm na ślimak oraz napęd o mocy nominalnej 2,2 kW pozwalają dobierać konfigurację do właściwości materiału i programu eksperymentów. Urządzenie wykorzystuje otwierany cylinder z wymiennymi wkładkami, ślimaki segmentowe, warianty pracy współbieżnej i przeciwbieżnej oraz rekonfigurowalne porty w podstawowym podziale konstrukcyjnym 6D. Pomiary obciążeń, temperatury i ciśnienia oraz rozwijalny system PLC wspierają analizę, dokumentowanie i dalszą optymalizację procesu.
Dane techniczne urządzenia

Podstawowe parametry techniczne LE-2CC 2×12 mm

ParametrWartość / wykonanie
Średnica nominalna ślimaków2 × 12 mm.
Długość robocza L/D36 / 40 / 42; dobierana do konfiguracji procesu.
Geometria ślimaków Do/DiDobierana dla średnicy 12 mm jako zgodny zestaw wałów i segmentów ślimakowych.
Maksymalna prędkość obrotowa ślimakówWarianty o prędkości maksymalnej od 600 do 1200 obr./min, zależnie od napędu i przekładni.
Moment nominalny na ślimak9,5 Nm.
Moment maksymalny na ślimakOkreślany na podstawie charakterystyki wybranego napędu i przekładni, wraz z dopuszczalnym czasem obciążenia.
Moc napędu2,2 kW nominalnie; moc maksymalna do 3 kW, zgodnie z charakterystyką wykonania.
Wariant współpracy ślimakówWspółbieżny, przeciwbieżny lub przełączalny współbieżny/przeciwbieżny, zależnie od przekładni.
Liczba stref grzewczo-chłodzących8–12, zależnie od długości i wykonania; podział termiczny niezależny od podstawowego podziału konstrukcyjnego 6D.
Maksymalna temperatura pracyDo 400°C w wykonaniu azotowanym; do 270°C w wykonaniu kwasoodpornym. Pozostałe wykonania dobierane do zastosowania.

Cylinder monolityczny, wymienne wkładki i rekonfiguracja procesu

ParametrWartość / wykonanie
Budowa obudowy cylindraDwie wzdłużnie monolityczne części, górna i dolna, dzielone poziomo, bez skręcanych sekcji osiowych.
Górna część cylindraOtwierana do góry; dostęp do ślimaków i wkładek bez demontażu zamontowanych dozowników.
Dolna część cylindraUchylana w dół; dostęp do dolnych wkładek i powierzchni roboczych.
Wspomaganie otwieraniaSprężyny gazowe.
Konstrukcja wkładek roboczychNiezależnie wymienne wkładki górne i dolne; wymiana bez rozbierania obudowy cylindra.
Długości wkładek procesowychPodstawowy podział 6D; końcowy segment może mieć inną długość, zależnie od wybranego L/D.
Dobór materiałów wkładekMożliwość stosowania różnych materiałów i wykonań powierzchni roboczych wzdłuż cylindra.
Niezależny dobór materiału wkładek górnych i dolnychW jednej strefie wkładka górna i dolna mogą być wykonane z różnych materiałów.
Bezpośrednie porównawcze badania wkładekMożliwość porównania dwóch materiałów wkładek podczas jednego przebiegu technologicznego.
Wkładki o podwyższonej odpornościOpcjonalne materiały odporne na ścieranie i korozję, w tym wykonania wykorzystujące technologię HIP.
Przyłącza procesoweGórne i boczne przyłącza do dozowania, odgazowania i pomiarów, dobierane w ramach podziału konstrukcyjnego 6D.
Rozmieszczenie górnych portów w obudowieWybrane pozycje zgodne z podstawowym podziałem 6D; końcowy segment bez portów górnych i bocznych.
Otwory procesowe we wkładkachWkładki pełne lub wyposażone w otwory procesowe w przewidzianych lokalizacjach.
Zamknięcie portu we wkładce z otworemKorek procesowy uszczelniany bezpośrednio do wkładki.
Zamknięcie portu nad wkładką pełnąZaślepka zamykająca port obudowy; wkładka zachowuje pełną powierzchnię roboczą.
Rekonfiguracja portów bez demontażu cylindraZmiana aktywnych portów przez dobór wkładek i osprzętu, bez rozkręcania obudowy i rozłączania instalacji cylindra.

Ślimaki segmentowe i konfiguracja układu uplastyczniającego

ParametrWartość / wykonanie
Budowa układu ślimakowegoŚlimaki segmentowe osadzone na wałach; konfiguracja elementów dobierana do materiału i celu badań.
Elementy transportoweSegmenty transportowe i przejściowe o różnych skokach.
Elementy ugniatające i mieszająceSegmenty do mieszania dystrybucyjnego i dyspersyjnego.
Elementy restrykcyjne i rewersyjneWarianty do kształtowania oporu przepływu, stopnia napełnienia i przebiegu mieszania.
Komplety ślimaków dla kierunku obrotówZestawy zgodne z pracą współbieżną lub przeciwbieżną; zmiana trybu wymaga odpowiedniego kompletu ślimaków.
Projektowanie kolejności operacji procesowychDobór segmentów w powiązaniu z miejscami dozowania składników, odgazowania i pomiarów.

Dozowanie, zmiana położenia podajników bocznych i odgazowanie

ParametrWartość / wykonanie
Zespół zasypu głównegoPodawanie granulatu i materiałów sypkich; opcjonalnie zasuwa, dozowanie cieczy i przedmuch gazem obojętnym.
Dozowniki i tory dozowaniaOpcjonalne dozowniki grawimetryczne i wolumetryczne; liczba torów i zakres strumieni dobierane do surowców.
Podajniki boczneOpcjonalne podawanie proszków, napełniaczy i dodatków przez wybrane porty procesowe.
Zmiana położenia podajników bocznychPrzenoszenie do innych przewidzianych lokalizacji 6D przez zmianę wkładek i przyłączy.
Ciecze do strefy zasypowejOpcjonalnie, między innymi przez pompy perystaltyczne.
Ciecze pod ciśnieniem do cylindraOpcjonalnie, między innymi przez pompy zębate i odpowiednio dobrane przyłącza procesowe.
Dozowanie gazówOpcjonalne instalacje ciśnieniowe, w tym do zastosowań z mediami nadkrytycznymi, projektowane do konkretnego procesu.
OdgazowanieOpcjonalne strefy odgazowania atmosferycznego lub próżniowego.
Sterowanie i dane dozowaniaOpcjonalna integracja dozowników z PLC, recepturami i rejestracją danych procesu.

Pomiary, metrologia i diagnostyka procesu

ParametrWartość / wykonanie
Sygnał momentu obrotowegoStandardowo moment wyznaczany przez napęd; opcjonalnie niezależny przetwornik do pomiaru bezpośredniego.
Wspólna rejestracja momentu i siły osiowejRejestracja obciążeń mechanicznych wraz z temperaturą, ciśnieniem i parametrami procesu.
Pomiar siły osiowej ślimakówBezpośredni pomiar sumarycznej siły osiowej obu ślimaków za pomocą układu tensometrycznego.
Pomiar temperatury cylindraCzujniki Pt100 w regulowanych strefach; dodatkowe punkty w górnej części cylindra opcjonalnie.
Pomiar temperatury stopuOpcjonalne czujniki w adapterze, głowicy i przewidzianych punktach pomiarowych.
Pomiar ciśnienia stopuStandardowo przed głowicą; dodatkowe punkty w cylindrze lub adapterze opcjonalnie.
Czujniki temperatury i wejścia pomiarowe PLCPt100 oraz moduły pomiarowe B&R, w tym układy trójprzewodowe.
Dokładność pomiaru temperaturyWynikająca z klasy czujnika Pt100, jego montażu i parametrów kompletnego toru pomiarowego.
Rozdzielczość odczytu temperatury0,1°C dla odpowiednich wejść pomiarowych Pt100 B&R.
Dostępne klasy przetworników ciśnienia stopuOpcjonalne wykonania o dokładności ±0,25% lub ±0,5% pełnego zakresu (FSO).
Szybka akwizycja sygnałówOpcjonalna wielokanałowa rejestracja sygnałów dynamicznych; częstotliwość zależna od modułów i przetworników.
Pomiar i rejestracja energii elektrycznejOpcjonalnie, jako niezależny pomiar zużycia energii stanowiska.

System PLC, oprogramowanie, rozbudowa i integracja

ParametrWartość / wykonanie
System sterowaniaPLC czasu rzeczywistego, rozproszona architektura automatyki i dotykowy panel HMI.
Rozbudowa sprzętowa PLCDodawanie modułów wejść, wyjść, pomiarowych i komunikacyjnych.
Integracja nowych urządzeń i sterownikówMożliwość integracji dodatkowych napędów, regulatorów, dozowników i kompatybilnych sterowników różnych producentów.
Modyfikowanie oprogramowania PLC i HMIZmiany algorytmów, funkcji pomiarowych, ekranów operatorskich i logiki współpracy urządzeń na zamówienie.
Modernizacja systemu po dostawieMożliwość dalszej rozbudowy sprzętowej i programowej stanowiska.
Receptury technologiczneZapisywanie i odtwarzanie parametrów procesu; zakres archiwizacji zależy od konfiguracji oprogramowania.
Rejestracja danychRejestracja parametrów procesu i eksport CSV na USB, z konfigurowalnym zakresem sygnałów i interwałem zapisu.
EthernetStandardowy interfejs komunikacyjny.
OPC UAOpcjonalna konfiguracja komunikacji i zakresu udostępnianych sygnałów.
Serwer WWWOpcjonalnie.
Wi-Fi, tablet i zdalny serwisOpcjonalnie, z zakresem dostępu i zabezpieczeniami dostosowanymi do instalacji.
LMS / PMS / DMSOpcjonalne systemy zarządzania logistyką, energią i dozowaniem.
Użytkownicy, alarmy i rejestr zdarzeńFunkcje nadzoru operatorów, alarmowania i rejestracji zdarzeń w systemie PLC.

Napęd, przekładnia i zabezpieczenia mechaniczne

ParametrWartość / wykonanie
Zmiana współbieżności i przeciwbieżnościW przekładni przełączalnej, po zatrzymaniu urządzenia i zastosowaniu właściwego kompletu ślimaków.
Zmiana wariantu przekładni w okresie eksploatacjiMożliwa modernizacja przekładni współbieżnej, przeciwbieżnej lub przełączalnej.
Charakterystyka moment–prędkośćDobierana do wariantu napędu i przekładni; dostępny moment zależy od prędkości i warunków obciążenia.
Oddzielny moduł napędowyWykonanie na zamówienie, po określeniu wymagań dotyczących zabudowy i napędu.
Nadzór obciążenia i pracy napęduElektroniczny odczyt parametrów pracy, diagnostyka i nadzór obciążenia.
Smarowanie przekładniUkład smarowania i chłodzenia dobrany do konstrukcji przekładni 2×12 mm.
Zabezpieczenie przeciążenioweElektroniczne i mechaniczne zabezpieczenia napędu.

Ogrzewanie, chłodzenie i regulacja temperatury

ParametrWartość / wykonanie
Podział termiczny cylindraNiezależne obwody regulacji temperatury; ich rozmieszczenie dobierane do L/D i nie musi pokrywać się z podziałem wkładek 6D.
Regulacja temperatury strefNiezależne sterowanie ogrzewaniem i chłodzeniem, wielostrefowa regulacja PID.
Chłodzenie cylindraStrefowe, wodne lub powietrzne, zależnie od wykonania.
Chłodzenie strefy karmieniaWodny, ciśnieniowy obieg chłodzenia z pompą i chłodnicą; zabudowa układu zależna od wykonania stanowiska.
Regulacja temperatury głowicy i adapteraNiezależne strefy regulowane przez PLC wytłaczarki, zgodnie z konfiguracją wyposażenia.

Bezpieczeństwo, zabudowa i dokumentacja

ParametrWartość / wykonanie
Wysokość osi procesuZgodnie z rysunkiem gabarytowym wybranego wykonania.
Zatrzymanie awaryjne i bezpieczne wyłączenieFunkcje bezpieczeństwa dobrane do konstrukcji napędu i oceny ryzyka.
Blokady dostępu do cylindra i napęduBlokady chroniące przed dostępem do ruchomych części podczas pracy.
Ochrona przed przekroczeniem temperatury i ciśnieniaMonitorowanie elektroniczne i zabezpieczenia nadciśnieniowe dobierane do konfiguracji procesu.
Dokumentacja urządzeniaDokumentacja techniczno-ruchowa (DTR) dostarczana z urządzeniem.
Ważne cechy użytkowe
Nowy podpis

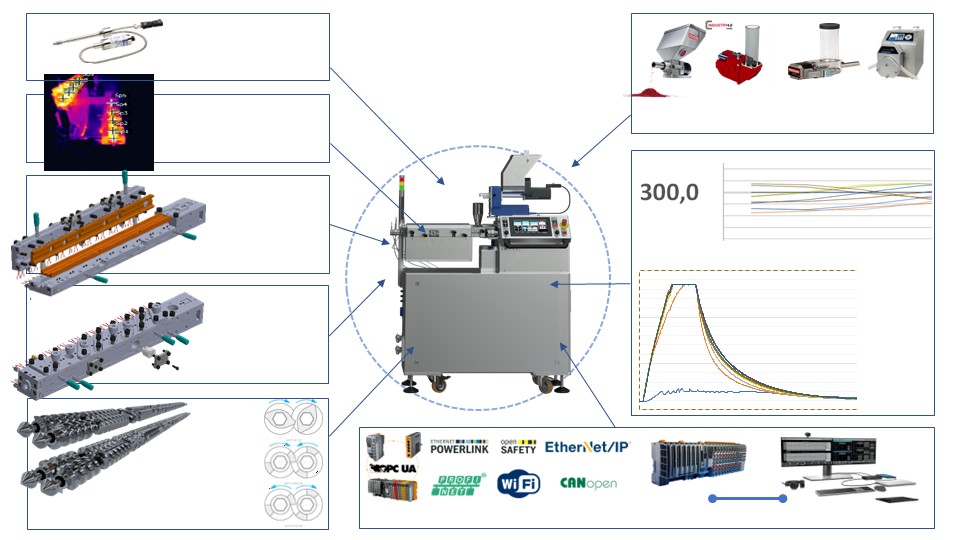

Możliwość pomiaru temperatur oraz ciśnień stopu w każdej strefie.
Dowolnie konfigurowane porty cylindra.
Możliwość precyzyjnej kalibracji termicznej cylindra.
Wymienne wkładki cylindra.
Możliwość stosowania ślimaków współbieżnych oraz przeciwbieżnych o konstrukcji segmentowej.
Integracja dozowników grawimetrycznych oraz wolumetrycznych dla granulek proszków, cieczy i gazów.
System grzania i chłodzenia cylindra zapewnia dokładną i wiarygodną regulację temperatury każdej strefy.
Wysoka szybkość nagrzewania i chłodzenia cylindra dla wszystkich stref.
Cyfrowy system sterowania i komunikacji.
Ważne cechy użytkowe

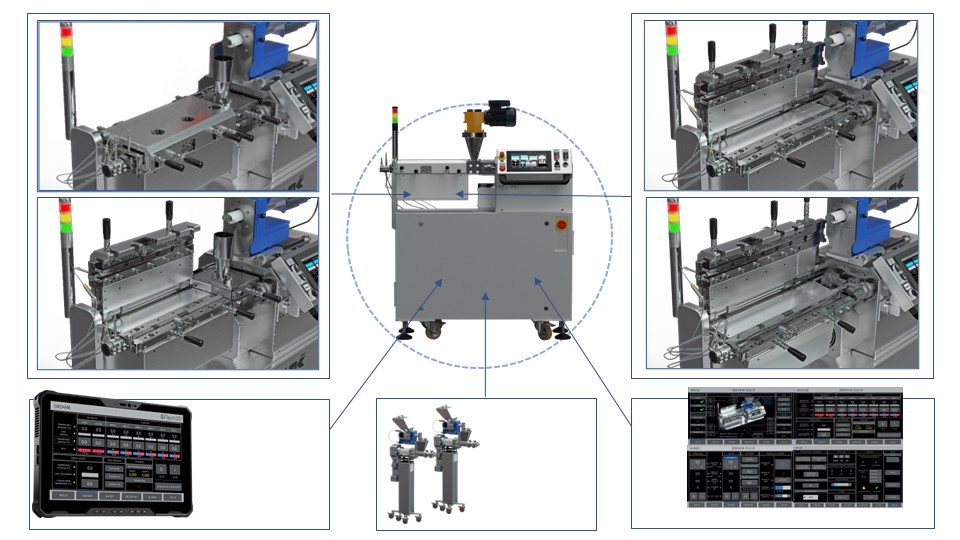

Funkcjonalności cylindra zapewniające wygodną obsługę wytłaczarki LE-2CC 2x12 mm.
Zdalne bezprzewodowe sterowanie z poziomu tabletu.
Systemy dozowników bocznych.
Spersonalizowane programy użytkowe.
Ważne cechy użytkowe

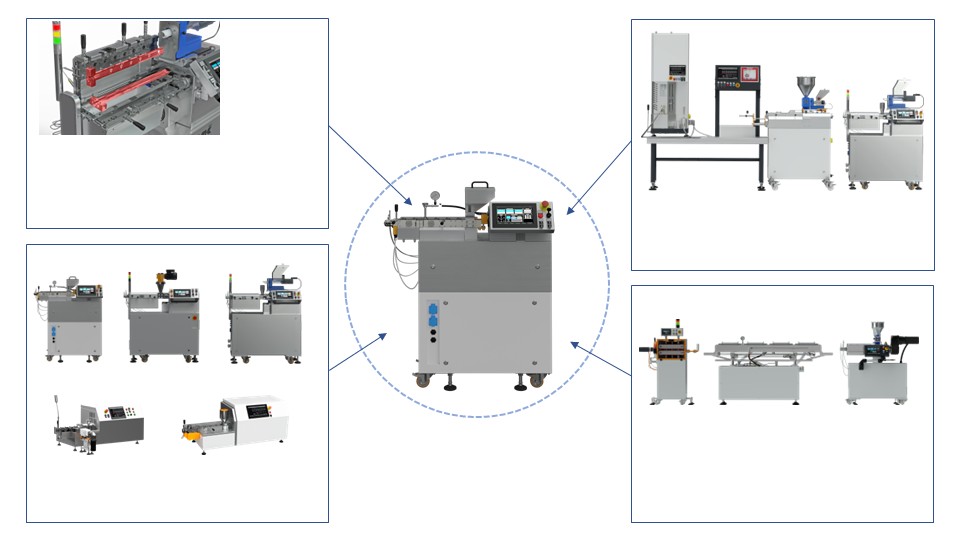

Wytłaczarki LE-2CC 2x12 mm są przystosowane do współpracy z wtryskarką kształtek do badań w ramach stanowiska badawczego.
System sterowania wytłaczarki LE-2CC 2x12 mm pozwala na sterowanie wszystkimi urządzeniami w linii laboratoryjnej do wytłaczania z poziomu jednego ekranu operatora nawet wtedy, kiedy te urządzenia posiadają własne interfejsy użytkownika (HMI).
Wytłaczarka LE-2CC 2x12 mm jest dostępna w wielu wersjach wykonania i wyposażenia oraz w wersji blatowej.
Cylinder wytłaczarki posiada budowę modułową z wymiennymi wkładkami, wykonanemi ze stali azotowanej, AISI 440C lub innej. Możliwa jest łatwa zmiana konfiguracji cylindra w trakcie użytkowania.
Ważne cechy użytkowe
Opis techniczny

LE-2CC 2×12 mm – miniaturowa wytłaczarka dwuślimakowa do compoundingu i badań R&D

LE-2CC 2×12 mm jest laboratoryjną wytłaczarką dwuślimakową przeznaczoną do opracowywania formulacji polimerowych, badań mieszania, uplastyczniania i przygotowywania compoundów do analiz materiałowych. Średnica ślimaków 12 mm pozwala prowadzić eksperymenty na odpowiednio niewielkich ilościach surowca, zachowując rozbudowane możliwości konfiguracji procesu.

Konstrukcja obejmuje ślimaki segmentowe, otwierany cylinder z wymiennymi wkładkami, rekonfigurowalne przyłącza procesowe, układy pomiarowe oraz rozwijalną automatykę PLC. Dzięki temu urządzenie może stanowić stanowisko do systematycznych badań zależności między składem materiału, geometrią ślimaków, warunkami przetwarzania i właściwościami otrzymanego produktu.

Dobór skali 12 mm do programu badań materiałowych

W rozwoju nowych polimerów, dodatków i materiałów funkcjonalnych często dostępne są ograniczone ilości surowców. Program badawczy może jednak wymagać wielu eksperymentów obejmujących zmiany receptury, temperatury, prędkości ślimaków i konfiguracji elementów mieszających.

Układ 2×12 mm pozwala dopasować skalę doświadczeń do dostępnej ilości materiału. Rzeczywiste zużycie surowca zależy od objętości układu, stabilnego zakresu dozowania, czasu ustalania warunków procesu, liczby próbek i czynności związanych ze zmianą receptury.

Dobór stanowiska uwzględnia więc cały przebieg eksperymentu, a nie wyłącznie planowaną masę końcowej próbki.

Długość L/D 36, 40 lub 42 – dobór do operacji procesowych

LE-2CC 2×12 mm może być konfigurowana z długością roboczą L/D 36, 40 lub 42. Wybór długości zależy od wymaganej kolejności operacji, rodzaju ślimaków, miejsc podawania składników, warunków mieszania i planowanego odgazowania.

Podstawowy podział konstrukcyjny cylindra wynosi 6D. Obejmuje on konfigurację wymiennych wkładek i przewidzianych położeń portów procesowych. Końcowy segment, w którym nie montuje się portów górnych i bocznych, może mieć inną długość, umożliwiając wykonanie wybranego L/D bez zmiany podstawowej siatki portów.

Dobór L/D jest elementem projektowania procesu. Odpowiednia długość powinna zapewniać miejsce dla wymaganych operacji technologicznych przy uwzględnieniu czasu przebywania, obciążeń mechanicznych i historii cieplnej materiału.

Napęd 2,2 kW i moment nominalny 9,5 Nm na ślimak

Nominalny moment obrotowy LE-2CC 2×12 mm wynosi 9,5 Nm na ślimak. Moc nominalna napędu wynosi 2,2 kW, a dostępna charakterystyka wykonania przewiduje moc maksymalną do 3 kW. Warianty napędów i przekładni umożliwiają dobór maksymalnej prędkości obrotowej w zakresie od 600 do 1200 obr./min.

Właściwy punkt pracy wyznacza charakterystyka moment–prędkość konkretnego napędu i przekładni. Przy doborze uwzględnia się lepkość polimeru, udział napełniaczy, geometrię ślimaków, stopień napełnienia oraz przeciwciśnienie głowicy.

Rejestrowanie obciążenia napędu wraz z temperaturą i ciśnieniem stopu pozwala analizować wpływ zmian konfiguracji na przebieg procesu.

Compounding, mieszanki polimerowe i materiały funkcjonalne

LE-2CC może służyć do opracowywania mieszanek termoplastycznych, koncentratów barwiących, dodatków funkcjonalnych i kompozytów z napełniaczami mineralnymi lub włóknistymi. Konfigurację dobiera się do właściwości materiałów oraz wymaganego zakresu mieszania i transportu stopu.

Przykładowy program badawczy może polegać na porównaniu podawania napełniacza razem z polimerem do zasypu głównego oraz przez podajnik boczny w dalszej części układu. Zmiana miejsca dozowania wpływa na warunki zwilżania dodatku, czas jego kontaktu ze stopem i przebieg mieszania.

Uzyskane compoundy można poddawać analizie dyspersji, morfologii, właściwości reologicznych, cieplnych i mechanicznych. Dane procesu pomagają interpretować różnice między kolejnymi próbami.

Otwierany cylinder z wymiennymi wkładkami roboczymi

Cylinder LE-2CC składa się z dwóch wzdłużnie monolitycznych części, dzielonych poziomo. Górna część otwiera się do góry, a dolna uchyla w dół. Sprężyny gazowe wspomagają otwieranie, zapewniając dostęp do ślimaków i powierzchni roboczych.

Po zakończeniu eksperymentu można skontrolować stan ślimaków, wkładek oraz pozostałości materiału. Konstrukcja ułatwia czyszczenie, zmianę receptury i przygotowanie kolejnej konfiguracji.

Wymienne wkładki górne i dolne umożliwiają zmianę powierzchni roboczych oraz konfiguracji portów bez rozkręcania obudowy cylindra i rozłączania instalacji termicznych.

Wkładki 6D i rekonfigurowalne porty procesowe

Podstawowy podział konstrukcyjny 6D umożliwia projektowanie rozmieszczenia wkładek oraz górnych i bocznych przyłączy procesowych. W przewidzianych miejscach mogą znajdować się porty do dozowania, odgazowania i pomiarów.

W danej lokalizacji stosuje się wkładkę pełną albo wyposażoną w otwór procesowy. Nieużywany otwór we wkładce zamyka się korkiem uszczelnianym bezpośrednio do jej powierzchni, natomiast port obudowy nad wkładką pełną zamyka się odpowiednią zaślepką.

Zmiana wkładek i osprzętu pozwala przenieść aktywny punkt dozowania do innego przewidzianego miejsca procesu bez przebudowy korpusu cylindra.

Podział konstrukcyjny wkładek jest niezależny od liczby i rozmieszczenia stref regulacji temperatury.

Ślimaki segmentowe i konfiguracja mieszania

Ślimaki składają się z wymiennych elementów transportowych, przejściowych, ugniatających, mieszających oraz restrykcyjnych. Geometria i kolejność segmentów wpływają na transport materiału, lokalne napełnienie, opory przepływu, intensywność mieszania i energię mechaniczną przekazywaną polimerowi.

LE-2CC może być wyposażona w przekładnię współbieżną, przeciwbieżną lub przełączalną współbieżną/przeciwbieżną. W wykonaniu przełączalnym zmianę kierunku współpracy ślimaków przeprowadza się po zatrzymaniu urządzenia i zastosowaniu odpowiedniego kompletu ślimaków.

Konfigurację segmentów projektuje się łącznie z położeniem dozowania, odgazowania i pomiarów. Informacje o dostępnych rozwiązaniach znajdują się w bazie segmentów ślimaków SiTech3D.

Badania materiałów wkładek i odporności na zużycie

Wymienne wkładki pozwalają stosować różne materiały powierzchni roboczych wzdłuż cylindra. W tej samej strefie można zastosować wkładkę górną i dolną wykonane z różnych materiałów oraz porównywać ich stan po określonym przebiegu procesu.

W kolejnym eksperymencie można zamienić położenie badanych materiałów, uwzględniając różnice warunków pracy po obu stronach kanału. Takie rozwiązanie wspiera badania odporności na ścieranie i korozję.

Dostępne są także specjalne wykonania wkładek, w tym rozwiązania wykorzystujące technologię HIP.

Dozowanie składników, podajniki boczne i odgazowanie

Wytłaczarka może współpracować z dozownikami grawimetrycznymi i wolumetrycznymi, podajnikami bocznymi, pompami do cieczy i specjalistycznymi układami podawania składników.

Lokalizację dozowników dobiera się do konfiguracji ślimaków i kolejności operacji procesowych. Wybrane porty mogą służyć również do odgazowania atmosferycznego lub próżniowego.

Po zintegrowaniu wyposażenia z PLC możliwe jest wspólne rejestrowanie parametrów dozowania, temperatury, ciśnienia i obciążeń mechanicznych.

Pomiary momentu, siły osiowej, temperatury i ciśnienia

Podczas badań formulacji istotne jest powiązanie otrzymanego materiału z rzeczywistymi warunkami przetwarzania. LE-2CC umożliwia analizę obciążeń mechanicznych oraz temperatury i ciśnienia procesu.

Standardowo sygnał momentu obrotowego jest wyznaczany przez napęd. Opcjonalnie można zastosować niezależny przetwornik do bezpośredniego pomiaru momentu. Sumaryczna siła osiowa obu ślimaków jest mierzona przez układ tensometryczny.

Ciśnienie stopu mierzone jest przed głowicą, a dodatkowe punkty pomiarowe można przewidzieć w cylindrze i adapterze. Czujniki Pt100 mierzą temperaturę w strefach regulacji. Opcjonalne sondy temperatury stopu umożliwiają dodatkową analizę warunków cieplnych materiału.

Na podstawie zweryfikowanych wartości momentu, prędkości i strumienia masy możliwe jest obliczanie jednostkowego wkładu energii mechanicznej SME.

Ogrzewanie, chłodzenie i wykonanie materiałowe

LE-2CC wykorzystuje wielostrefową regulację temperatury PID z niezależnym ogrzewaniem i chłodzeniem. Układ stref temperaturowych dobiera się do długości roboczej i wykonania cylindra. Strefa zasypowa posiada wodny obieg chłodzenia.

Zakres temperatury pracy zależy od wykonania materiałowego. Wariant azotowany może pracować do 400°C, a wykonanie kwasoodporne do 270°C. Materiały ślimaków i wkładek dobiera się do temperatury procesu, rodzaju polimeru oraz oddziaływania dodatków.

System pomiarowy umożliwia rozróżnienie temperatury cylindra od temperatury przetwarzanego stopu. Rozdzielczość wskazań układu pomiarowego nie jest utożsamiana z dokładnością całego toru pomiarowego.

PLC, receptury, rejestracja danych i rozbudowa stanowiska

Wytłaczarka wykorzystuje sterownik PLC czasu rzeczywistego, rozproszoną architekturę automatyki i dotykowy panel HMI. System obsługuje receptury technologiczne, rejestrację parametrów procesu oraz komunikację Ethernet.

Dane mogą być eksportowane do plików CSV na USB. Zakres rejestrowanych sygnałów i częstotliwość zapisu dobiera się do konfiguracji oprogramowania. Opcjonalnie dostępna jest komunikacja OPC UA, dodatkowe moduły pomiarowe oraz integracja z kompatybilnymi urządzeniami i systemami zewnętrznymi.

SiTech3D może rozwijać zarówno wyposażenie mechaniczne i pomiarowe, jak i oprogramowanie PLC oraz HMI. Pozwala to dostosowywać stanowisko do kolejnych programów badawczych.

Przygotowanie procesu do kolejnej skali

Dane z LE-2CC 2×12 mm mogą być wykorzystywane podczas planowania kolejnych eksperymentów oraz przygotowywania procesu w większej skali. Analiza uwzględnia geometrię ślimaków, stopień napełnienia, historię cieplną, czas przebywania, przebieg mieszania i obciążenia mechaniczne.

W rodzinie SiTech3D dostępne są również LE-2CC 2×16 mm i LE-2CC 2×20 mm. Dobór średnicy i charakterystyki napędu wynika z wymagań procesu oraz planowanej ilości materiału.

Dobór konfiguracji LE-2CC 2×12 mm

Konfigurację rozpoczynamy od rodzaju polimerów, właściwości dodatków, dostępnej ilości surowca i celów programu badawczego. Następnie dobieramy długość L/D, geometrię ślimaków, przekładnię, przyłącza procesowe, dozowanie, głowicę i wymagane pomiary.

Prześlij nam informacje o materiałach i planowanych eksperymentach. Przygotujemy propozycję konfiguracji LE-2CC 2×12 mm wraz z odpowiednim wyposażeniem stanowiska.

Skontaktuj się z zespołem technicznym SiTech3D, aby omówić dobór urządzenia.

Inne produkty z tej kategorii   >

Wytłaczarka laboratoryjna LE-2CC 2x16 mm

Wytłaczarka laboratoryjna LEC- 2CC 20 ml Stożkowa

Podajnik boczny (side feeder)

Dołożyliśmy wszelkich starań, aby informacje o naszych produktach były poprawne merytorycznie. Prosimy dane techniczne urządzeń traktować jako orientacyjne, ponieważ w sposób ciągły doskonalimy nasze produkty dostosowując je do zmieniających się technologii. Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu artykułów Kodeksu Cywilnego

X

Poproś o kontakt

Imię i nazwisko:

Nazwa Firmy

e-mail

Telefon

Treść:


chat logo
Zadzwoń
