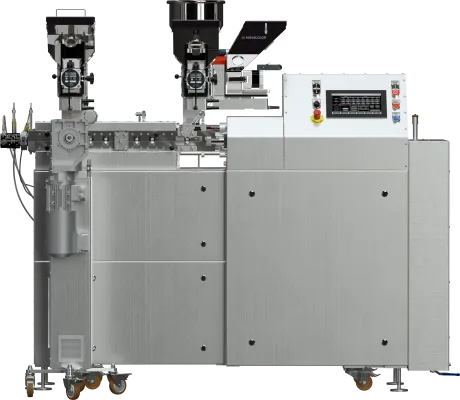

Wytłaczarka laboratoryjna LE-2CC 2x16 mm z dozownikami grawimetrycznymi oraz podajnikiem bocznym.

Wytłaczarka laboratoryjna LE-2CC 2x16 mm z dozownikami grawimetrycznymi oraz podajnikiem bocznym.

left
Wytłaczarka laboratoryjna LE-2CC 2x16 mm z dozownikami grawimetrycznymi oraz podajnikiem bocznym.
Wytłaczarka laboratoryjna LE-2CC 2x16 mm z dozownikami grawimetrycznymi.
Wytłaczarka laboratoryjna LE-2CC 2x16 mm z dozownikami grawimetrycznymi oraz podajnikiem bocznym-1.
Wytłaczarka laboratoryjna LE-2CC 2x16 mm z dozownikami grawimetrycznymi-1.
right

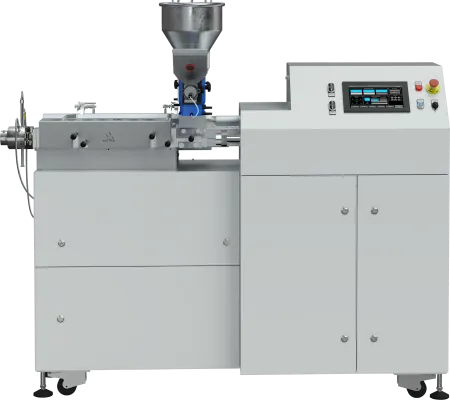

Wytłaczarka laboratoryjna LE-2CC 2x16 mm

LE-2CC 2×16 mm to miniaturowa wytłaczarka dwuślimakowa SiTech3D do compoundingu, rozwoju formulacji polimerowych i badań procesu na niewielkich ilościach materiału. Układ L/D 40–48, napęd 7,5 kW oraz nominalny moment 22 Nm na ślimak określają zakres pracy urządzenia. Model zachowuje pełną funkcjonalność platformy LE-2CC: otwierany cylinder z wymiennymi wkładkami, segmentowe ślimaki, trzy warianty przekładni i rekonfigurowalne porty procesowe. Pomiary momentu, siły osiowej, temperatury i ciśnienia, rejestracja danych oraz rozwijalny system PLC pozwalają prowadzić i dokumentować zaawansowane eksperymenty materiałowe.
Dane techniczne urządzenia

Podstawowe parametry techniczne LE-2CC 2×16 mm

ParametrWartość / wykonanie
Średnica nominalna ślimaków2 × 16 mm.
Długość robocza L/D40 / 44 / 48; warianty długości co 4D.
Geometria ślimaków Dₒ/Dᵢ1,60 lub 1,80; geometria, wały i segmenty dobierane jako zgodny zestaw.
Maksymalna prędkość obrotowa ślimakówWarianty przekładni i napędu o prędkości maksymalnej od 600 do 1200 obr./min.
Moment nominalny na ślimak22 Nm.
Moment maksymalny na ślimakDo 24 Nm.
Moc napędu7,5 kW; charakterystyka moment–prędkość zależy od wybranego napędu i przekładni.
Wariant współpracy ślimakówWspółbieżny, przeciwbieżny albo przełączalny współbieżny/przeciwbieżny; zależnie od wykonania przekładni.
Liczba stref grzewczo-chłodzących8–12, zależnie od L/D i wykonania.
Maksymalna temperatura pracyDo 400°C – wykonanie azotowane; do 270°C – wykonanie kwasoodporne; inne wykonania dobierane do zastosowania.

Cylinder monolityczny, wymienne wkładki i rekonfiguracja procesu

ParametrWartość / wykonanie
Budowa obudowy cylindraDwie wzdłużnie monolityczne części: górna i dolna; podział poziomy, bez skręcanych sekcji osiowych.
Górna część cylindraOtwierana niezależnie; dostęp do ślimaków i wkładek bez demontażu zamontowanych dozowników.
Dolna część cylindraUchylana w dół; dostęp do dolnych wkładek i powierzchni roboczych.
Wspomaganie otwieraniaSprężyny gazowe.
Konstrukcja wkładek roboczychWymienne wkładki górne i dolne; wymiana bez rozbierania obudowy cylindra.
Długości wkładek procesowych4D, 6D lub 8D; długości dobierane do konfiguracji układu procesowego.
Dobór materiałów wkładekMożliwość stosowania różnych materiałów i wykonania powierzchni roboczych wzdłuż tego samego cylindra.
Niezależny dobór materiału wkładek górnych i dolnychW tej samej strefie procesu wkładka górna i dolna mogą być wykonane z różnych materiałów.
Bezpośrednie porównawcze badania wkładekJednoczesne badanie dwóch materiałów wkładek w jednej strefie cylindra i podczas tego samego przebiegu technologicznego.
Wkładki o podwyższonej odpornościOpcjonalnie materiały i warstwy odporne na ścieranie i korozję, w tym wykonania HIP.
Przyłącza procesoweGórne i boczne przyłącza do dozowania, odgazowania i pomiarów; konfiguracja funkcji przez wkładki procesowe.
Rozmieszczenie górnych portów w obudowieMożliwe wykonanie portu w każdej strefie 4D; lokalizacje dobierane do procesu.
Otwory procesowe we wkładkachW danej lokalizacji stosuje się wkładkę z otworem procesowym lub wkładkę pełną.
Zamknięcie portu we wkładce z otworemKorek procesowy uszczelniany bezpośrednio do wkładki.
Zamknięcie portu nad wkładką pełnąZaślepka zamykająca otwór w obudowie cylindra; wkładka bez otworu procesowego.
Rekonfiguracja portów bez demontażu cylindraZmiana położenia i funkcji portów przez dobór wkładek, bez rozkręcania obudowy oraz odłączania jej przewodów i instalacji.

Ślimaki segmentowe i konfiguracja układu uplastyczniającego

ParametrWartość / wykonanie
Budowa układu ślimakowegoŚlimaki segmentowe osadzane na wałach; konfiguracja elementów dobierana do materiału i celu badania.
Elementy transportoweSegmenty transportowe i przejściowe o różnych skokach.
Elementy ugniatające i mieszająceSegmenty do mieszania dystrybucyjnego i dyspersyjnego, dobierane do wymaganego oddziaływania na materiał.
Elementy restrykcyjne i rewersyjneWarianty służące do kształtowania oporu przepływu, wypełnienia i przebiegu mieszania.
Komplety ślimaków dla kierunku obrotówOdpowiedni komplet współbieżny lub przeciwbieżny; dodatkowy komplet przeciwbieżny jako opcja.
Projektowanie kolejności operacji procesowychDobór układu ślimakowego w powiązaniu z położeniem wprowadzania składników, odgazowania i punktów pomiarowych.

Dozowanie, zmiana położenia podajników bocznych i odgazowanie

ParametrWartość / wykonanie
Zespół zasypu głównegoPodawanie granulatu; opcjonalnie zasuwa, przyłącze cieczy i przedmuch gazem obojętnym.
Dozowniki i tory dozowaniaOpcjonalne dozowniki grawimetryczne i wolumetryczne; liczba torów dobierana do mechaniki, portów i sterowania.
Podajniki boczneOpcjonalne wprowadzanie proszków, napełniaczy, włókien i innych składników w dobranych punktach procesu.
Zmiana położenia podajników bocznychPrzeniesienie podajnika do innej lokalizacji przez zmianę wkładek procesowych, bez demontażu obudowy i rozłączania instalacji cylindra.
Ciecze do strefy zasypowejOpcjonalnie, m.in. przez pompy perystaltyczne.
Ciecze pod ciśnieniem do cylindraOpcjonalnie, m.in. przez pompy zębate i dobrane przyłącza procesowe.
Dozowanie gazówOpcjonalnie; także instalacje ciśnieniowe lub nadkrytyczne projektowane pod określone medium i zabezpieczenia.
OdgazowanieOpcjonalne strefy odgazowania atmosferycznego lub próżniowego, z położeniem dobieranym do procesu.
Sterowanie i dane dozowaniaOpcjonalna integracja dozowników z PLC, recepturami i rejestracją danych procesu.

Pomiary, metrologia i diagnostyka procesu

ParametrWartość / wykonanie
Sygnał momentu obrotowegoStandardowo moment wyznaczany przez napęd; opcjonalnie niezależny przetwornik do bezpośredniego pomiaru.
Wspólna rejestracja momentu i siły osiowejSygnały momentu i siły osiowej rejestrowane razem z temperaturą, ciśnieniem i parametrami procesu.
Pomiar siły osiowej ślimakówSumaryczna siła osiowa obu ślimaków, mierzona dwoma czujnikami tensometrycznymi; wynik w N.
Pomiar temperatury cylindraStandardowo czujnik w dolnej części każdej strefy; opcjonalnie niezależne czujniki w górnej i dolnej części.
Pomiar temperatury stopuPrzyłącza 1/2-20 UNF; opcjonalnie czujniki zanurzeniowe lub drutowe/siatkowe w adapterze oraz pomiar IR przez okna szafirowe.
Pomiar ciśnienia stopuStandardowo na wyjściu w łączniku przed głowicą; dodatkowe punkty w cylindrze i adapterach opcjonalnie.
Czujniki temperatury i wejścia pomiarowe PLCCzujniki Pt100, wejścia pomiarowe B&R; dostępny pomiar 3-przewodowy.
Dokładność pomiaru temperaturyZależna przede wszystkim od klasy zastosowanego czujnika Pt100; precyzyjne i powtarzalne przetwarzanie sygnału przez moduły B&R.
Rozdzielczość odczytu temperatury0,1°C dla wejść Pt100 B&R X20AT2222 / X20AT4222.
Dostępne klasy przetworników ciśnienia stopuOpcjonalne wykonania o dokładności ±0,25% lub ±0,5% pełnego zakresu (FSO).
Szybka akwizycja sygnałówOpcjonalnie wielokanałowa rejestracja sygnałów dynamicznych; częstotliwość zależna od modułów i przetworników.
Pomiar i rejestracja energii elektrycznejOpcjonalnie, jako niezależny pomiar zużycia energii stanowiska.

System PLC, oprogramowanie, rozbudowa i integracja

ParametrWartość / wykonanie
System sterowaniaPLC czasu rzeczywistego, rozproszona architektura automatyki i dotykowy panel HMI.
Rozbudowa sprzętowa PLCDodawanie modułów wejść/wyjść, pomiarowych i komunikacyjnych do systemu PLC.
Integracja nowych urządzeń i sterownikówRozbudowa o dodatkowe napędy, regulatory, dozowniki i sterowniki różnych producentów.
Modyfikowanie oprogramowania PLC i HMIZmiany algorytmów, funkcji pomiarowych, interfejsów operatorskich i logiki współpracy urządzeń na zamówienie.
Modernizacja systemu po dostawieRozbudowa i zmiany sprzętowe oraz programowe wytłaczarki podczas całego okresu użytkowania.
Receptury technologiczneZapis i odtwarzanie parametrów procesu; co najmniej 200 receptur.
Rejestracja danychZapis sygnałów procesowych do CSV na USB; interwał od 1 s, regulowany w nastawach.
EthernetInterfejs Ethernet w standardzie.
OPC UADostępne po skonfigurowaniu zakresu udostępnianych sygnałów i komunikacji.
Serwer WWWOpcjonalnie.
Wi-Fi, tablet i zdalny serwisOpcjonalnie, zgodnie z przyjętymi zabezpieczeniami i zakresem dostępu.
LMS / PMS / DMSOpcjonalne systemy zarządzania logistyką, energią i dozowaniem.
Użytkownicy, alarmy i rejestr zdarzeńFunkcje nadzoru operatorów i zdarzeń zgodnie z oprogramowaniem danego wykonania.

Napęd, przekładnia i zabezpieczenia mechaniczne

ParametrWartość / wykonanie
Zmiana współbieżności i przeciwbieżnościW przekładni przełączalnej wybór kierunku z systemu sterowania po zatrzymaniu maszyny i założeniu odpowiedniego kompletu ślimaków.
Zmiana wariantu przekładni w okresie eksploatacjiMożliwość późniejszej modernizacji konfiguracji przekładni: współbieżnej, przeciwbieżnej lub przełączalnej.
Charakterystyka moment–prędkośćStały moment w zakresie prędkości właściwym dla wybranego napędu i przekładni.
Oddzielny moduł napędowyMożliwość wykonania indywidualnego; parametry i zabudowa do uzgodnienia konstrukcyjnego.
Nadzór obciążenia i pracy napęduOdczyt parametrów pracy, elektroniczna diagnostyka i funkcje nadzoru obciążenia.
Smarowanie przekładniSmarowanie olejowe z pompą i filtrem; chłodzenie odpowiednie do wykonania przekładni.
Zabezpieczenie przeciążenioweFunkcje elektroniczne oraz sprzęgła mechaniczne.

Ogrzewanie, chłodzenie i regulacja temperatury

ParametrWartość / wykonanie
Podział termiczny cylindraStrefy regulacji temperatury rozmieszczane co 4D dla LE-2CC 2×16 mm.
Regulacja temperatury strefNiezależne sterowanie ogrzewaniem i chłodzeniem, wielostrefowa regulacja PID.
Chłodzenie cylindraStrefowe, wodne lub powietrzne zależnie od wykonania.
Chłodzenie strefy karmieniaNiezależny ciśnieniowy obieg wodny z pompą i chłodnicą; opcjonalnie agregat grzewczo-chłodzący.
Regulacja temperatury głowicy i adapteraNiezależna regulacja temperatury z PLC wytłaczarki; liczba stref zależna od wyposażenia.

Bezpieczeństwo, zabudowa i dokumentacja

ParametrWartość / wykonanie
Wysokość osi procesuZgodnie z rysunkiem gabarytowym konkretnego wykonania.
Zatrzymanie awaryjne i bezpieczne wyłączenieFunkcje dobrane do napędu i oceny ryzyka określonego wykonania.
Blokady dostępu do cylindra i napęduBlokady zabezpieczające dostęp do ruchomych części i uruchomienie napędu.
Ochrona przed przekroczeniem temperatury i ciśnieniaElektroniczne monitorowanie i zabezpieczenia nadciśnieniowe, w tym membranowe, dobrane do konfiguracji.
Dokumentacja urządzeniaDokumentacja techniczno-ruchowa (DTR) dostarczana z urządzeniem.
Ważne cechy użytkowe
Modele o konstrukcji modułowej Serii - LE-2CC Vertex 2x16/2x20/2x24mm.
Modele o konstrukcji niemodułowej Serii - LE-2CC Vertex 2x12/2x16/2x20/2x24mm.
Wiele dostępnych modeli i opcji wyposażenia.
Brak konieczności demontowania dozowników aby otworzyć cylinder i zobaczyć przebieg procesu.
Wymienne wkładki stanowiące powierzchnię roboczą cylindra.
Precyzyjny pomiar siły osiowej działającej na ślimaki.
Zdalne bezprzewodowe sterowanie.
Ważne cechy użytkowe
Możliwość pomiaru temperatur oraz ciśnień stopu w każdej strefie.
Możliwość precyzyjnej kalibracji termicznej cylindra.
Dowolnie konfigurowane porty cylindra.
Wymienne wkładki cylindra.
Integracja dozowników grawimetrycznych oraz wolumetrycznych dla granulek proszków , cieczy i gazów.
System grzania i chłodzenia cylindra zapewnia dokładną i wiarygodną regulacje temperatury każdej strefy.
Wysoka szybkość nagrzewania i chłodzenia cylindra dla wszystkich stref.
Cyfrowy system sterowania i komunikacji.
Ważne cechy użytkowe
Łatwy i wygodny dostęp cylindra dzielonego w poziomie dwuślimakowej wytłaczarki laboratoryjnej 2 x 16 / 2 x 20 / 2 x 24 mm.
Ważne cechy użytkowe
Systemy dozowników grawimetrycznych i wolumetrycznych dla granulek, proszków, cieczy i gazów.
Spersonalizowane systemy mocowania dozowników.
Spersonalizowane programy użytkowe.
Systemy dozowników bocznych w połączeniu z dozownikami grawimetrycznymi i wolumetrycznymi.
Możliwość personalizacji układu uplastyczniającego.
Ważne cechy użytkowe
Opis techniczny

LE-2CC 2×16 mm – miniaturowa wytłaczarka dwuślimakowa do compoundingu i badań R&D

LE-2CC 2×16 mm to miniaturowa wytłaczarka dwuślimakowa do opracowywania formulacji polimerowych, badania mechanizmów mieszania i przygotowywania materiałów do analiz laboratoryjnych. Średnica ślimaków 16 mm pozwala prowadzić proces w małej skali, a otwierany cylinder, wymienne wkładki i ślimaki segmentowe zapewniają swobodę projektowania kolejnych doświadczeń.

Model 2×16 mm wykorzystuje tę samą koncepcję konstrukcji, pomiarów i automatyki co większe wytłaczarki LE-2CC. Różnice wynikają z geometrii układu uplastyczniającego, parametrów napędu i dostępnego zakresu pracy. Dzięki temu dobór średnicy wynika z potrzeb programu badawczego, a pełny zakres rekonfiguracji procesu pozostaje dostępny również w mniejszym modelu.

Urządzenie jest przeznaczone dla uczelni, instytutów badawczych i przemysłowych zespołów R&D rozwijających kompozyty, koncentraty dodatków, materiały modyfikowane oraz nowe procesy wytłaczania.

Średnica 16 mm – właściwa skala dla badań na ograniczonej ilości materiału

W rozwoju nowej formulacji często trzeba sprawdzić wiele wariantów składu i konfiguracji ślimaków, zanim powstanie technologia przeznaczona do kolejnej skali. Przy kosztownych dodatkach, materiałach syntetyzowanych w laboratorium lub niewielkich partiach surowców znaczenie ma ilość materiału potrzebnego do przygotowania i przeprowadzenia każdej próby.

Średnica 16 mm sprzyja prowadzeniu eksperymentów w niewielkiej skali materiałowej. O rzeczywistym zużyciu surowca decydują również objętość robocza, stabilny zakres dozowania, czas ustalania procesu i sposób odbioru próbki. Dlatego stanowisko dobiera się do programu badań, a nie wyłącznie do docelowej masy próbki.

LE-2CC 2×16 mm może pełnić funkcję samodzielnej platformy procesowej: od pierwszych eksperymentów nad składem formulacji po szczegółowe badania wpływu geometrii ślimaków, temperatury, dozowania i obciążeń mechanicznych.

Napęd 7,5 kW i moment 22 Nm na ślimak – charakterystyka modelu

LE-2CC 2×16 mm ma napęd o mocy 7,5 kW, nominalny moment 22 Nm na ślimak i moment maksymalny do 24 Nm na ślimak. Dostępne są warianty przekładni i napędu o maksymalnych prędkościach obrotowych od 600 do 1200 obr./min.

Parametry te stanowią podstawę do sprawdzenia, czy wybrana konfiguracja sprosta lepkości materiału, intensywności mieszania, wymaganemu strumieniowi i przeciwciśnieniu głowicy. Właściwy punkt pracy wynika z charakterystyki moment–prędkość konkretnego napędu oraz obciążenia układu ślimakowego.

Podczas badań porównawczych można zestawiać prędkość obrotową, sygnał obciążenia napędu, siłę osiową i ciśnienie stopu z wynikami analiz otrzymanego materiału. Pozwala to oceniać skutki zmian konfiguracji procesu w sposób oparty na danych.

Compounding, koncentraty dodatków i badania kompozytów

Wytłaczarka umożliwia opracowywanie mieszanek polimerowych, koncentratów barwiących, formulacji z dodatkami funkcjonalnymi oraz kompozytów z napełniaczami mineralnymi lub włóknistymi. Zakres zastosowania dobiera się do właściwości materiału i dostępnej charakterystyki mechanicznej maszyny.

Przykładowy program badawczy może polegać na porównaniu dwóch sposobów wprowadzania napełniacza. W pierwszej konfiguracji dodatek jest podawany razem z polimerem, a w drugiej trafia do wybranej strefy cylindra po częściowym uplastycznieniu materiału. Zmieniają się wtedy warunki zwilżania cząstek, czas mieszania i lokalne obciążenie ślimaków.

Inny eksperyment może porównywać kilka sekwencji segmentów ugniatających, przy zachowaniu tej samej receptury. Otrzymane compoundy można badać pod kątem dyspersji, morfologii, właściwości reologicznych, cieplnych lub mechanicznych i łączyć wyniki z zapisanymi parametrami procesu.

Otwierany cylinder z dwóch wzdłużnie monolitycznych części

Cylinder LE-2CC jest dzielony poziomo na dwie wzdłużnie monolityczne części. Górna otwiera się do góry, natomiast dolna uchyla w dół. Sprężyny gazowe wspomagają otwieranie i zapewniają dostęp do ślimaków oraz wymiennych wkładek roboczych.

Po zakończeniu próby technolog może obejrzeć powierzchnie robocze, ocenić pozostałości materiału i przygotować układ do kolejnej konfiguracji. Jest to przydatne szczególnie przy zmianach receptur, napełniaczach ściernych i materiałach wymagających starannego czyszczenia.

Zmiana wkładek nie wymaga rozkręcania obudowy cylindra ani rozłączania jej instalacji grzewczych i chłodzących. Przy odpowiednim rozmieszczeniu wyposażenia można otworzyć cylinder bez demontażu dozowników.

Wymienne wkładki i porty – zmiana kolejności operacji procesu

Powierzchnie robocze cylindra tworzą osobne wkładki górne i dolne. Elementy o długościach 4D, 6D i 8D można zestawiać zgodnie z konfiguracją ślimaków oraz planowanym rozmieszczeniem portów. Pozwala to przygotowywać różne układy dozowania, odgazowania i pomiaru.

Obudowa może mieć górne przyłącza w kolejnych pozycjach podziału 4D. O funkcji konkretnego miejsca decyduje zastosowana wkładka: pełna albo wyposażona w otwór procesowy. Nieużywany otwór we wkładce zamyka się korkiem uszczelnianym bezpośrednio do jej powierzchni, natomiast port obudowy nad wkładką pełną – odpowiednią zaślepką.

Przeniesienie punktu dozowania do innej strefy wymaga doboru wkładek i osprzętu, a nie przebudowy korpusu. Zmieniając położenie podajnika, można porównać warunki podawania dodatku i czas jego oddziaływania ze stopem polimerowym.

Ślimaki segmentowe i trzy warianty przekładni

Układ ślimakowy można zestawiać z elementów transportowych, przejściowych, ugniatających, mieszających, restrykcyjnych i rewersyjnych. Kolejność i geometria segmentów wpływają na transport, lokalne napełnienie, intensywność mieszania, opór przepływu oraz historię cieplną materiału.

LE-2CC jest dostępna z przekładnią współbieżną, przeciwbieżną albo przełączalną współbieżną/przeciwbieżną. W wykonaniu przełączalnym zmiana trybu odbywa się po zatrzymaniu urządzenia i zastosowaniu odpowiedniego kompletu ślimaków. Możliwe jest również późniejsze dostosowanie wariantu przekładni do zmienionego programu badań.

Projektując układ, dobieramy segmenty wraz z położeniem podawania składników, pomiarów i odgazowania. Geometrie poszczególnych elementów można analizować w bazie danych segmentów ślimaków SiTech3D.

Wkładki jako element badań odporności na zużycie

Wymienna konstrukcja powierzchni roboczych pozwala także badać zachowanie materiałów konstrukcyjnych podczas przetwarzania napełnionych polimerów. W tej samej strefie cylindra można zastosować wkładki górną i dolną wykonane z różnych materiałów.

Obie wkładki pracują podczas tego samego przebiegu procesu. Po zakończeniu próby można porównać stan ich powierzchni, a w kolejnej serii zamienić ich położenie, aby ograniczyć wpływ różnic lokalnych warunków pracy. Dostępne są również wykonania wkładek o zwiększonej odporności na zużycie, w tym rozwiązania z wykorzystaniem technologii HIP.

Dozowanie składników, podajniki boczne i odgazowanie

LE-2CC 2×16 mm może współpracować z dozownikami grawimetrycznymi i wolumetrycznymi do granulatu, proszków i innych dodatków. W zależności od programu badawczego można zastosować podajnik boczny, pompy do cieczy oraz odpowiednio skonfigurowane porty w cylindrze.

Uzupełnieniem stanowiska mogą być układy odgazowania atmosferycznego lub próżniowego i instalacje do dozowania gazów projektowane dla konkretnego medium. Zakres wyposażenia dobieramy do właściwości surowców oraz wymaganych warunków procesu.

Po integracji z PLC parametry podawania składników można zapisywać razem z temperaturą, ciśnieniem i obciążeniem napędu. Dzięki temu wynik badania można odnieść do rzeczywistego przebiegu dozowania, a nie wyłącznie do nastaw receptury.

Pomiary momentu, siły osiowej, temperatury i ciśnienia

W badaniach procesu szczególnie cenne jest wspólne rejestrowanie kilku wielkości. Zmiana segmentów lub punktu dozowania może wpłynąć jednocześnie na obciążenie napędu, lokalne ciśnienie stopu i rozkład temperatury.

Standardowo moment obrotowy jest wyznaczany przez napęd; opcjonalnie dostępny jest niezależny przetwornik momentu. Sumaryczna siła osiowa obu ślimaków jest mierzona bezpośrednio za pomocą dwóch czujników tensometrycznych. Ciśnienie stopu jest mierzone przed głowicą, a dodatkowe punkty można przewidzieć w cylindrze i adapterze.

Pomiar temperatury cylindra realizują czujniki Pt100. Dodatkowe czujniki temperatury stopu oraz specjalistyczne moduły szybkiej akwizycji umożliwiają rozszerzenie programu pomiarowego. Po zweryfikowaniu momentu i strumienia materiału można również obliczać wskaźniki jednostkowego wkładu energii mechanicznej.

Termoregulacja i dobór wykonania do materiału

Wielostrefowy układ PID steruje ogrzewaniem i chłodzeniem cylindra. Oddzielny, ciśnieniowy obieg wodny obsługuje strefę zasypową, a pomiary Pt100 pozwalają monitorować przebieg temperatury w poszczególnych strefach.

W wykonaniu z azotowanym cylindrem przewidziana jest praca do 400°C, a w wykonaniu kwasoodpornym do 270°C. Wymagane temperatury i materiały robocze dobiera się do konkretnego polimeru, dodatków oraz warunków przetwarzania.

Moduły B&R zapewniają rozdzielczość odczytu temperatury 0,1°C. Dokładność całego pomiaru wynika z właściwości czujnika, jego montażu i toru pomiarowego. W badaniach rozróżniamy temperaturę cylindra od temperatury rzeczywiście przetwarzanego stopu.

Automatyka PLC, receptury i rozbudowa stanowiska

System sterowania wykorzystuje PLC czasu rzeczywistego, rozproszoną architekturę automatyki i panel dotykowy HMI. Umożliwia zapis co najmniej 200 receptur oraz eksport danych procesu do plików CSV na USB z interwałem od jednej sekundy.

Ethernet jest interfejsem standardowym. Opcjonalnie można uruchomić komunikację OPC UA, dodatkowe funkcje nadzoru i integrację z systemami laboratoryjnymi.

SiTech3D może rozwijać zarówno wyposażenie pomiarowe, jak i sprzęt oraz oprogramowanie PLC. Rozbudowa może obejmować nowe czujniki, dozowniki, napędy, regulatory, sterowniki kompatybilnych urządzeń zewnętrznych i dodatkowe funkcje analizy lub sterowania procesem.

Dane do porównania procesów i przygotowania skalowania

Wynik laboratoryjny jest najbardziej użyteczny, gdy wraz z właściwościami materiału znamy konfigurację ślimaków i przebieg procesu. Zapis temperatury, ciśnienia, obciążeń mechanicznych i dozowania ułatwia wyjaśnianie zależności pomiędzy warunkami wytłaczania a strukturą oraz właściwościami compoundu.

Dane z modelu 2×16 mm pomagają przygotować kolejne próby i prace nad skalowaniem procesu. Przy zmianie średnicy porównuje się geometrię ślimaków, napełnienie kanałów, przebieg mieszania, rozkład czasu przebywania i historię termiczną materiału.

W rodzinie SiTech3D dostępne są również LE-2CC 2×12 mm oraz LE-2CC 2×20 mm. Dobór średnicy opiera się na potrzebnej ilości materiału, obciążeniach mechanicznych i wymaganym zakresie przepływu; funkcje konstrukcyjne, metrologiczne i programowe platformy pozostają wspólne.

Dobór konfiguracji LE-2CC 2×16 mm

Przygotowując stanowisko, ustalamy rodzaj polimerów, charakter dodatków, dostępną ilość surowca oraz planowane metody oceny materiału. Następnie dobieramy ślimaki, przekładnię, długość L/D, wkładki, rozmieszczenie portów, dozowanie i wyposażenie pomiarowe.

Prześlij nam założenia badań, rodzaje materiałów i wymaganą ilość próbek. Dobierzemy konfigurację LE-2CC 2×16 mm i urządzeń współpracujących, uwzględniając aktualny program eksperymentów oraz planowany rozwój stanowiska.

Skontaktuj się z zespołem technicznym SiTech3D, aby omówić rozwiązanie.

Inne produkty z tej kategorii   >

Wytłaczarka laboratoryjna LE-2CC 2x12 mm

Wytłaczarka laboratoryjna LEC- 2CC 20 ml Stożkowa

Podajnik boczny (side feeder)

Dołożyliśmy wszelkich starań, aby informacje o naszych produktach były poprawne merytorycznie. Prosimy dane techniczne urządzeń traktować jako orientacyjne, ponieważ w sposób ciągły doskonalimy nasze produkty dostosowując je do zmieniających się technologii. Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu artykułów Kodeksu Cywilnego

X

Poproś o kontakt

Imię i nazwisko:

Nazwa Firmy

e-mail

Telefon

Treść:


chat logo
Zadzwoń
