Procesowy ogrzewacz profili i rurek NIR

Ogrzewacz profili stosowany w liniach do wytłaczania.

Ogrzewacz profili stosowany w liniach do wytłaczania-1.

Ogrzewacze profili w liniach do wytłaczania z wykorzystaniem promienników podczerwieni.

Wytłaczanie profili z tworzyw sztucznych oraz późniejsze procesy przetwórcze wymagają precyzyjnej kontroli temperatury, która wpływa zarówno na stabilność procesu, jak i na możliwość realizacji procesów takich jak formowanie kielichów rur a w końcu na jakość wyrobu końcowego. Tradycyjnie stosowane metody grzewcze oparte na konwekcji lub przewodzeniu charakteryzują się ograniczoną efektywnością energetyczną i powolnym czasem reakcji na ogrzewanie.

Proces wytłaczania (ekstruzji) profili z tworzyw sztucznych, takich jak PVC, PP czy PE, obejmuje uplastycznienie granulatu, jego formowanie w głowicy oraz stabilizację wymiarową. Jednym z kluczowych etapów jest kontrolowane dogrzewanie profilu po wyjściu z głowicy wytłaczarskiej, umożliwiające wykonanie operacji procesowych oraz zachowanie odpowiednich właściwości mechanicznych i ograniczenie wewnętrznych naprężeń termicznych. W tym celu stosuje się dodatkowe ogrzewacze profili które zapewnia temperaturę wymagana do przeprowadzenia operacji procesu.

Promienniki podczerwieni emitują fale elektromagnetyczne w zakresie długości fali od 0,7 do 1μm. W technice przetwórstwa tworzyw największe znaczenie mają promienniki:
• krótkofalowe (0,7–1,5 μm) – szybki transfer ciepła, głębsza penetracja,
• średniofalowe (1,5–5 μm) – wysoka efektywność w nagrzewaniu powierzchni polimerów,
• długofalowe (>5 μm) – stosowane w procesach wymagających łagodnego, równomiernego grzania.

Do ogrzewania profili stosuje się najczęściej promienniki średniofalowe, ponieważ ich charakterystyka spektralna jest dobrze dopasowana do współczynnika absorpcji polimerów.
Zaletą technologii IR jest możliwość kierunkowego nagrzewania określonych obszarów profilu, co pozwala na redukcję naprężeń wewnętrznych i poprawę jakości powierzchni.

W porównaniu z ogrzewaniem konwekcyjnym, promienniki IR charakteryzują się:
• krótszym czasem nagrzewania (do 50% w porównaniu z tradycyjnymi metodami),
• mniejszym zużyciem energii (oszczędności rzędu 15–30%),
• możliwością precyzyjnej regulacji mocy i natychmiastowego uruchamiania/wyłączania.

Badania wykazują, że zastosowanie promienników IR w liniach do wytłaczania umożliwia zmniejszenie odrzutów produkcyjnych oraz zwiększenie stabilności wymiarowej profili.
Ogrzewacze profili wykorzystujące promienniki podczerwieni stanowią efektywną i nowoczesną technologię w liniach do wytłaczania tworzyw sztucznych. Ich zastosowanie prowadzi do poprawy jakości wyrobów, zmniejszenia energochłonności procesu oraz zwiększenia elastyczności produkcji.

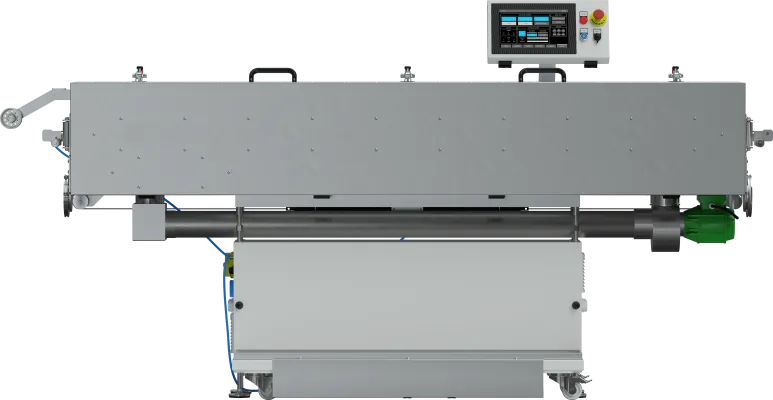

Podgrzewacz do profili podczas procesu wytłaczania IR NIR 40/2500
Max wysokość profilu	[mm]	40
Max szerokość profilu	[mm]	40
Zakres prędkość profilu	[m/min]	10 – 20
Ilość stref grzewczych	[szt.]	8
Ilość promienników w jednej strefie	[szt.]	4
Łączna ilość promienników	[szt.]	32
Moc promiennika	[W]	400
Całkowita moc promienników	[kW]	12,8
Napięcie zasilania promienników	[V]	230
Temperatura pracy typowa promiennika	[^oC]	550
Temperatura pracy maksymalna promiennika	[^oC]	700
Temperatura maksymalna w komorze ogrzewacza	[^oC]	350
Długość fali promiennika	[um]	2-10
Każda strefa posiada przekaźnik SSR i kontrolę prądu		Tak
Długość zespołu grzewczego	[mm]	2500
Wysokość robocza urządzenia	[mm]	1100
Możliwość regulacji wysokości urządzenia	[mm]	200
Regulacja temperatury - regulator PID cyfrowy		Tak
Pirometryczny pomiar temperatury profilu na wejściu i wyjściu z urządzenia		Tak
Rolki prowadzące profil		Tak
Pomiar temperatury powietrza w komorze		Tak
Rolka na wejściu z czujnikiem sprawdzenia obecności profilu		Tak
Dodatkowy nadmuch gorącym powietrzem		Tak
Informacje dodatkowe
Wbudowana szafa sterownicza		Tak
Obudowa szafy wentylowana.		Tak
Obudowa komory izolowana termicznie.		Tak
Lampa sygnalizacji optycznej ( wieża sygnalizacyjna ) umieszczona na szafie sterowniczej		Tak
Otwierany zespół promienników		Tak
Magistrale komunikacyjne Power Link , Can open, Ethernet TCP/ip		Tak
System bezpieczeństwa zgodny z obowiązującymi dyrektywami		Tak
Zabezpieczenie hasłami		Tak
Identyfikacja błędów		Tak
Wyświetlacz HMI		Tak
Sterowanie PLC		Tak
Elektroniczne zabezpieczenia przeciążeniowe oraz inne wymagane		Tak

Procesowe ogrzewacze NIR 40/2500.

Procesowe ogrzewacze IR zapewniają ogrzewanie wytłoczonego profilu do wymaganej temperatury przed kolejnymi operacjami (np. kielichowanie rur). Zastosowanie promienników podczerwonych umożliwia szybkie nagrzewanie oraz lepszy rozkład temperatury na całej powierzchni, zapewniając tym dużą stabilność wymiarów produktu i wyższą, jakość. Dzięki zoptymalizowanej konstrukcji odbłyśników możemy zmniejszyć zużycie energii. W ogrzewaczu wyodrębnione są strefy grzewcze, umożliwiające dobór indywidualnych parametrów ogrzewania na całym obwodzie. Regulacja procesu odbywa się za pomocą zaawansowanego systemu sterowania mocą promienników. Efektywne dostarczanie energii do wytłaczanego profilu w środowisku IR, wymaga krótszego czasu nagrzewania w porównaniu z ogrzewaczami konwekcyjnymi. Zaletą ogrzewaczy wykorzystujących promieniowanie podczerwone jest bardzo krótki czas niezbędny do uzyskania pełnej gotowości do pracy oraz zmian temperatury w trakcie pracy. Dzięki temu redukuje się straty energii potrzebnej do nagrzania komory. Efektywna izolacja ogrzewacza minimalizuje emisję ciepła do otoczenia ograniczając dodatkowe straty energii elektrycznej.

Opracowany przez dział automatyki SiTech3D intuicyjny system sterowania, umożliwia sterowanie poszczególnymi panelami grzewczymi. Użytkownik ma możliwość tworzenia receptur procesów, dzięki czemu przezbrajanie ogrzewacza pod dany profil produkcyjny odbywa się w szybki i prosty sposób. Każda sekcja jest wyposażona w cyfrowy układ regulujący temperaturę. poprzez cyfrowy regulator PID (proporcjonalno całkująco różniczkujący). Takie rozwiązanie umożliwia utrzymanie zadanej temperatury z duża dokładnością oraz pozwala uniknąć tzw. przesterowań, czyli niekontrolowanych wzrostów lub obniżeń temperatury. Cyfrowy regulator temperatury, nadzoruje pracę wszystkich stref. Źródłem energii są promienniki które emitują promieniowanie podczerwone, jest to to promieniowanie elektromagnetyczne (EMR) o długości fali dłuższej niż światło widzialne. IR obejmuje długości fal od około 1 milimetra do około 700 mm. Zaletą ogrzewania promiennikami podczerwieni jest ogrzewanie bezpośrednio oświetlonych przedmiotów oraz wnikanie w głąb i ogrzewanie wnętrza.

Ogrzewanie promiennikami podczerwieni jest popularne w przemysłowych procesach produkcyjnych ze względu na skuteczność oraz energooszczędność. W tych zastosowaniach promienniki podczerwieni zastępują piece konwekcyjne i są skutecznie wykorzystywane do ogrzewania profili o zróżnicowanych kształtach. Rozkład oraz ilość promienników podczerwieni w komorze pieca są dobierane indywidualnie do aplikacji klienta. Regulacja mocy promienników jest prowadzona niezależnie dla każdej strefy, dzięki czemu istnieje możliwość dopasowania w ograniczonym zakresie natężenia strumienia energii cieplnej go kształtu profilu. Promieniowanie podczerwone zapewnia wysoką efektywność przenoszenia ciepła bez użycia medium pośredniego (powietrze lub inny gaz) do ogrzewanego materiału. Takie rozwiązanie minimalizuje straty ciepła.

Dołożyliśmy wszelkich starań, aby informacje o naszych produktach były poprawne merytorycznie. Prosimy dane techniczne urządzeń traktować jako orientacyjne, ponieważ w sposób ciągły doskonalimy nasze produkty dostosowując je do zmieniających się technologii. Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu artykułów Kodeksu Cywilnego
