Walcarka laboratoryjna LM-150/320
>
Walcarki dwuwalcowe laboratoryjne do polimerów i gumy > Walcarki do polimerów i gumy

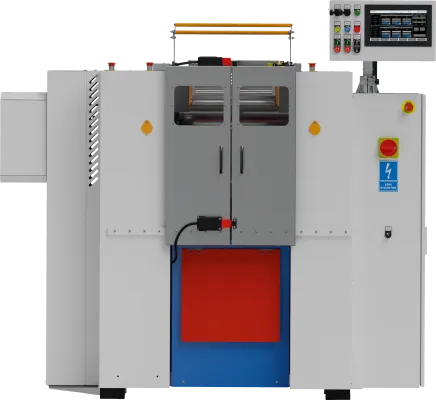

Walcarka laboratoryjna LM-150/320

Uniwersalne walcarki laboratoryjne LM-150/320 do tworzyw i gumy ogrzewane elektrycznie i chłodzone powietrzem przepływającym przez wnętrze cylindrów, stal-304. Walcarka jest wyposażona w automat mieszający.

Uniwersalne walcarki laboratoryjne LM-150/320 do tworzyw i gumy ogrzewane elektrycznie i chłodzone powietrzem przepływającym przez wnętrze cylindrów, stal-304. Walcarka jest wyposażona w automat mieszający.

left
Uniwersalne walcarki laboratoryjne LM-150/320 do tworzyw i gumy ogrzewane elektrycznie i chłodzone powietrzem przepływającym przez wnętrze cylindrów, stal-304. Walcarka jest wyposażona w automat mieszający.
Uniwersalne walcarki laboratoryjne LM-150/320 do tworzyw i gumy ogrzewane elektrycznie i chłodzone powietrzem przepływającym przez wnętrze cylindrów, ral 7035. Walcarka jest wyposażona w automat mieszający.
right
LM-150/320 to kompaktowa walcarka laboratoryjna do badań R&D, mieszania, walcowania i przygotowania próbek z polimerów, mieszanek gumowych, elastomerów oraz materiałów kompozytowych. Walce 150 × 320 mm, niezależne napędy o maksymalnym momencie do 2 × 1250 Nm, elektryczny układ grzewczo-chłodzący do 300°C oraz programowalny stock blender w standardzie pozwalają prowadzić powtarzalne próby przy relatywnie niewielkiej ilości materiału.
Sztywna stalowa konstrukcja nośna współpracuje z wahliwym łożyskowaniem walców, niezależną regulacją obu stron szczeliny oraz dwustronnym pomiarem położenia i siły. Pomiar momentu każdego walca, aktywna kontrola równoległości, kompensacja wpływu rozszerzalności cieplnej, pomiar momentu rolki stock blendera oraz możliwość zastosowania do czterech dodatkowych czujników procesu tworzą rozbudowane stanowisko do ilościowej analizy zachowania materiału podczas walcowania.
Dane techniczne urządzenia

Konstrukcja i układ roboczy

Parametr Wartość / wykonanie
Korpus nośny Masywna konstrukcja z precyzyjnie frezowanych elementów z litej stali
Liczba walców 2
Średnica walców 150 mm
Szerokość robocza walców 320 mm
Powierzchnia walców Chromowana
Łożyskowanie walców Łożyska wahliwe, umożliwiające kompensację zmian kątowego ustawienia pod obciążeniem
Zakres szczeliny roboczej 0,1-10 mm
Regulacja szczeliny Dwa niezależne elektryczne mechanizmy nastawcze ze śrubami kulowymi, po jednym dla każdej strony
Pomiar położenia walców Niezależny po lewej i prawej stronie
Rozdzielczość pomiaru szczeliny 0,01 mm
Zmiana szczeliny podczas pracy Tak
Kontrola równoległości walców Automatyczna, z niezależną korekcją obu stron
Kompensacja wpływu rozszerzalności cieplnej Automatyczna

Napędy i parametry mechaniczne

Parametr Wartość / wykonanie
Napęd walców Dwa niezależnie sterowane napędy
Chłodzenie silników Obce, niezależne od prędkości obrotowej silników
Prędkość obrotowa walców 0,5-36 obr/min
Prędkość powierzchniowa walców ok. 0,25-17 m/min
Friction ratio Programowalne poprzez niezależne sterowanie prędkością obu walców
Zmiana friction ratio podczas pracy Tak
Pomiar prędkości i momentu obrotowego Niezależny dla każdego walca
Pomiar siły pomiędzy walcami Niezależny po lewej i prawej stronie na zespołach łożyskowych
Maksymalna siła dynamiczna pomiędzy walcami 56,6 kN
Maksymalna siła statyczna pomiędzy walcami 254,4 kN

Warianty napędu

Parametr Wartość / wykonanie
Wariant 3 kW 2 × 750 Nm; 2 × 3,0 kW
Wariant 4 kW 2 × 1000 Nm; 2 × 4,0 kW
Wariant 5,5 kW 2 × 1250 Nm; 2 × 5,5 kW

Grzanie, chłodzenie i temperatura

Parametr Wartość / wykonanie
Zakres temperatury pracy 20-300°C
Grzanie walców Elektryczne, 3 strefy regulacji
Chłodzenie walców Aktywne, wymuszonym przepływem powietrza przez wnętrze walców
Regulacja temperatury podczas pracy Tak
Pomiar temperatury walców 6 punktów pomiarowych
Regulacja temperatury Cyfrowa regulacja PID

Dodatkowe pomiary procesu

Parametr Wartość / wykonanie
Dodatkowe czujniki procesowe Opcja; maksymalnie 4 dodatkowe punkty pomiarowe
Konfiguracja dodatkowych czujników Czujniki temperatury IR i/lub czujniki odległości, dobierane do aplikacji
Pomiar temperatury materiału IR Opcja; jedno- lub wielopunktowy
Pomiar wysokości rolling banku Opcja; jeden lub kilka bezkontaktowych punktów pomiarowych
Pomiar profilu rolling banku Możliwy przy zastosowaniu kilku czujników odległości rozmieszczonych wzdłuż szerokości roboczej

Programowalny stock blender

Parametr Wartość / wykonanie
Stock blender Standard; napędzana rolka dociskowa przemieszczająca się wzdłuż walca
Funkcja rolki Odrywanie, zawijanie, przekładanie i ponowne prowadzenie materiału
Ruch rolki Programowany ruch posuwisto-zwrotny
Zakres przemieszczania Programowany
Prędkość obrotowa rolki Programowana
Czas pracy Programowany
Liczba cykli Programowana
Receptury stock blendera Parametry mogą być zapisane jako część receptury procesu
Pomiar momentu rolki Tak
Analiza przylegania materiału Na podstawie momentu rolki możliwa jest ilościowa analiza oporu odrywania i przylegania materiału do walca

Sterowanie i receptury

Parametr Wartość / wykonanie
Panel operatorski Ekran dotykowy 12 cali
Sterownik PLC czasu rzeczywistego
Architektura sterowania Rozproszona
Pamięć procesów Standard
Receptury Standard; zapis i odtwarzanie parametrów procesu

Komunikacja i integracja

Parametr Wartość / wykonanie
POWERLINK Standard
Ethernet Standard
OPC UA Standard
Integracja z systemami nadrzędnymi Poprzez OPC UA
Integracja MES / LIMS Możliwa poprzez OPC UA; zakres zależny od systemu nadrzędnego
Wi-Fi i tablet Opcja
Zdalny nadzór i diagnostyka Opcja
Serwer WWW Opcja

System bezpieczeństwa

Parametr Wartość / wykonanie
System bezpieczeństwa Zgodny z EN 1417
Kąt zatrzymania walców Poniżej 45°
Awaryjne rozsunięcie walców Do 50 mm
Czas awaryjnego rozsunięcia Poniżej 5 s
Kontrolowany rewers walców Tak, przy dostępnym zasilaniu sieciowym
Zasilanie rezerwowe automatyki Niezależne zasilanie 24 V DC
Zasilanie rezerwowe awaryjnego rozsunięcia Niezależny układ zasilania rezerwowego
Awaryjne rozsunięcie po zaniku zasilania podstawowego Tak
Ręczne rozsunięcie bez zasilania elektrycznego Tak, niezależnie po lewej i prawej stronie za pomocą standardowego klucza nasadowego
Osłony mechaniczne Z kodowanymi czujnikami bezpieczeństwa
Zabezpieczenia elektryczne Przeciążeniowe, przeciwzwarciowe i przeciwporażeniowe
Wyłącznik główny Standard

Opcjonalne systemy dodatkowe

Parametr Wartość / wykonanie
System dozowania płynów Opcja
LMS - Logistics Management System Opcja
PMS - Power Management System Opcja
DMS - Dosing Management System Opcja
Ważne cechy użytkowe

 System bezpieczeństwa zgodny z normą EN-1417

  • Hamowanie awaryjne walców <45°;
  • Rozsunięcie awaryjne walców 50 mm
  • Czas rozsunięcia awaryjnego walców <5s
  • Osłony mechaniczne z czujnikami bezpieczeństwa
  • Wyłączniki bezpieczeństwa-przyciski ręczne 2 lub 4 szt.
  • Wyłączniki bezpieczeństwa-przyciski kolanowe 1 lub 2 szt.
Profesjonalne systemy grzania i chłodzenia walców
Wielostrefowy system grzania elektryczny.System wymuszonego chłodzenia powietrznego Temp. max 300°C
Jedno lub dwustrefowy system grzania i chłodzenia olejowy. Temp. max. 300°C
Jedno lub dwustrefowy system grzania i chłodzenia wodny. Temp. max 140°C lub opcjonalnie 200°C
Walce :
  • Wykonane z dużą dokładnością
  • Podwójnie chromowane i szlifowane
  • Przystosowane do pracy z gumą, tworzywami oraz innymi materiałami
  • Komora robocza wykonana ze stali nierdzewnej lub kwasoodpornej
System automatycznego dwukierunkowego mieszania
Cyfrowy system sterowania i komunikacji. Powerlink, Ethernet oraz OPC UA
Ważne cechy użytkowe
Integracja dozowników wolumetrycznych dla cieczy
Walce:
  • Przesuw walców realizowany za pomocą precyzyjnych śrub kulowych
  • Zmiana oraz dynamiczna kontrola szerokości oraz równoległości szczeliny pod pełnym obciążeniem
  • Stabilizacja szerokości szczeliny w pełnym zakresie temperatur pracy. Zakres regulacji szczeliny 0,1-10 mm
  • Wykonanie specjalne 0,05-5 mm dla walcarki LM 150/320
  • Dwa niezależne napędy walców
  • Duża moc i moment obrotowy. Frykcja pełny zakres
Pomiar siły działającej pomiędzy walcami
Możliwość walcowania Gumy, Silikonu, Tworzyw sztucznych oraz innych materiałów
Przestrzeń robocza może być wykonana ze stali kwasoodpornej AISI 304 lub 316 L
System grzania i chłodzenia walców zapewnia dokładną i wiarygodną regulację temperatury
Ważne cechy użytkowe

Dobór walcarki do zadania oraz przetwarzanego materiału

Walcarki przeznaczone do mieszanek gumy - niskotemperaturowe

Walcarki przeznaczone do polimerów - wysokotemperaturowe

  • Elektryczny system ogrzewania walców.
  • Powietrzny system chłodzenia. Powietrze przepływa przez wnętrze cylindrów.
  • Najwyższe moce silników napędowych walców 2 x 3 do 2 x 5,5 KW.
  • Maksymalna temperatura pracy 300oC.
  • Umożliwia walcowanie bardzo cienkich warstw.

  • Wodny system grzewczo chłodzący wyposażony w dwa agregaty.
  • Najwyższe moce silników napędowych walców 2 x 4,0 do 7,5 KW.
  • Maksymalna temperatura pracy 140oC .
  • Umożliwia walcowanie cienkich warstw.

  • Elektryczny system ogrzewania walców.
  • Powietrzny system chłodzenia. Powietrze przepływa przez wnętrze walców.
  • Moce silników napędowych walców 2 x 3 do 2 x 5,5 KW.
  • Maksymalna temperatura pracy 300oC.
  • Umożliwia walcowanie bardzo cienkich warstw.

  • Olejowy system grzewczo chłodzący wyposażony w jeden lub dwa agregaty.
  • Moce silników napędowych walców 2 x 4,0 do 2 x 7,5 KW.
  • Maksymalna temperatura pracy 300oC - zależna od zastosowanych agregatów.
  • Umożliwia walcowanie cienkich warstw.

  • Olejowy system grzewczo chłodzący wyposażony w jeden lub dwa agregaty.
  • Moce silników napędowych walców 2 x 5,5 do 2 x 11,5 KW.
  • Maksymalna temperatura pracy 300oC - zależna od zastosowanych agregatów.
  • Umożliwia walcowanie cienkich warstw.
  • Najwyższy dostępny moment obrotowy w przypadku walcarek laboratoryjnych.

  • Wodny system grzewczo chłodzący wyposażony w dwa agregaty.
  • Najwyższe moce silników napędowych walców 2 x 5,5 do 2 x 11 KW.
  • Maksymalna temperatura pracy 140oC .
  • Umożliwia walcowanie cienkich warstw.
  • Najwyższy dostępny moment obrotowy w przypadku walcarek laboratoryjnych.

Ważne cechy wszystkich modeli walcarek:

  • Wysoka precyzja wykonania mechanicznego.
  • Bardzo wysoka sztywność konstrukcji.
  • Bardzo wysoka nośność i trwałość łożysk cylindrów.
  • Precyzyjne pomiary temperatur walców, momentów obrotowych silników napędowych oraz sił działających na łożyska walców.
  • Kompensacja szerokości szczeliny w funkcji temperatury.

System sterowania oraz integracja z systemami zarządzania badaniami:

  • Przesył danych między napędami w czasie rzeczywistym (RT): Działa z precyzją mikrosekund, zapewnia deterministyczne opóźnienia co jest kluczowe dla sterowania ruchem.
  • Wspieramy OPC UA, traktując je jako standardowy "most" do systemów nadrzędnych (MES/LIMS). Warstwa komunikacyjna dla klienta jest zgodna z Lab 4.0.
Ważne cechy użytkowe
Opis techniczny

Kompaktowa walcarka R&D z rozbudowaną instrumentacją

LM-150/320 została zaprojektowana do badań materiałowych, rozwoju formulacji, mieszania, walcowania i przygotowania próbek z polimerów, mieszanek gumowych, elastomerów oraz materiałów kompozytowych. Walce o średnicy 150 mm i szerokości roboczej 320 mm pozwalają prowadzić badania przy stosunkowo niewielkiej ilości materiału, zachowując jednocześnie rozbudowane możliwości pomiarowe i sterujące.

W zależności od wersji maksymalny moment wynosi od 2 × 750 Nm do 2 × 1250 Nm. Maksymalna siła dynamiczna pomiędzy walcami wynosi 56,6 kN, a statyczna 254,4 kN. LM-150/320 łączy kompaktową skalę laboratoryjną z funkcjami typowymi dla zaawansowanego stanowiska badawczego.

Sztywna konstrukcja z wahliwym łożyskowaniem walców

Korpus nośny LM-150/320 wykonano z masywnych, precyzyjnie frezowanych elementów z litej stali. Sztywna konstrukcja zapewnia stabilne podparcie zespołów łożyskowych, mechanizmów regulacji szczeliny oraz układów pomiarowych.

Walce są osadzone w łożyskach wahliwych, które umożliwiają kompensację zmian kątowego ustawienia zespołów łożyskowych powstających pod obciążeniem. Dzięki temu układ roboczy nie jest nadmiernie przesztywniony i może prawidłowo przenosić również niesymetryczne obciążenia lewej i prawej strony.

Ma to znaczenie szczególnie podczas wprowadzania zimnych, twardych lub wysoko napełnionych mieszanek, gdy materiał może początkowo obciążać jedną stronę walców znacznie silniej od drugiej. Niezależny pomiar siły po lewej i prawej stronie pozwala równocześnie obserwować rzeczywisty rozkład obciążenia procesu.

Aktywna kontrola geometrii szczeliny

Szczelina pomiędzy walcami jest regulowana elektrycznie za pomocą dwóch niezależnych mechanizmów nastawczych wykorzystujących śruby kulowe, po jednym dla lewej i prawej strony. Każda strona ma własny napęd oraz własny pomiar położenia.

Zakres szczeliny roboczej wynosi 0,1-10 mm. Położenie walców jest mierzone niezależnie po obu stronach z rozdzielczością 0,01 mm, a zmiana szczeliny może być wykonywana również podczas pracy walcarki.

Sterowanie wykorzystuje informacje z obu stron do aktywnej korekcji równoległości walców. Układ kompensuje także zmianę szczeliny wynikającą z rozszerzalności cieplnej walców, dzięki czemu geometria układu roboczego pozostaje kontrolowana również podczas zmian temperatury procesu.

Dwustronny pomiar siły i pomiar momentu każdego walca

Siła działająca pomiędzy walcami jest mierzona niezależnie po lewej i prawej stronie na zespołach łożyskowych. Pozwala to obserwować zarówno poziom obciążenia mechanicznego, jak i jego asymetrię wzdłuż szerokości roboczej.

Każdy walec ma niezależny pomiar prędkości oraz momentu obrotowego. Jednoczesna rejestracja momentu, siły, szczeliny, prędkości i temperatury umożliwia analizowanie kolejnych etapów procesu na podstawie mierzalnych parametrów.

Pomiar siły na zespołach łożyskowych nie jest bezpośrednim pomiarem lokalnego ciśnienia w szczelinie. Dostarcza natomiast wartościowej informacji o rzeczywistym obciążeniu walców i jego zmianach podczas walcowania.

Do 1250 Nm momentu na każdy walec

Każdy walec LM-150/320 jest napędzany niezależnie. Prędkość obrotowa może być regulowana w zakresie 0,5-36 obr/min, co odpowiada prędkości powierzchniowej około 0,25-17 m/min.

Silniki wykorzystują obce chłodzenie niezależne od ich prędkości obrotowej. Pozwala to zachować skuteczne chłodzenie również podczas długotrwałej pracy przy niewielkich prędkościach i wysokim momencie.

Dostępne są trzy warianty napędu: 2 × 750 Nm, 2 × 1000 Nm oraz 2 × 1250 Nm. Konfigurację można dobrać do rodzaju materiału, wielkości próbki oraz przewidywanego obciążenia procesu.

Niezależna regulacja friction ratio

Niezależne napędy pozwalają swobodnie kształtować stosunek prędkości powierzchniowych obu walców, określany jako friction ratio. Parametr wpływa na warunki ścinania, deformację materiału, zachowanie rolling banku oraz sposób prowadzenia pasma na powierzchni walca.

Prędkości obu walców mogą być zmieniane również podczas procesu, dzięki czemu reakcję materiału na zmianę friction ratio można analizować bez przerywania próby.

Zależności pomiędzy temperaturą, szczeliną, rolling bankiem i friction ratio opisano szerzej w artykule Stan mieszania gumy w walcarce dwuwalcowej.

Elektryczne grzanie i aktywne chłodzenie walców

LM-150/320 wykorzystuje elektryczny, trzystrefowy układ grzewczy umożliwiający pracę w zakresie 20-300°C. Rozwiązanie dobrze odpowiada laboratoryjnym badaniom gumy, elastomerów, tworzyw termoplastycznych oraz materiałów wymagających kontrolowanych warunków cieplnych.

Temperatura walców jest monitorowana w sześciu punktach pomiarowych. Cyfrowa regulacja PID steruje pracą poszczególnych stref grzewczych, umożliwiając kontrolę temperatury podczas procesu.

Chłodzenie realizowane jest przez wymuszony przepływ powietrza przez wnętrze walców. Dzięki temu możliwe jest aktywne odbieranie ciepła generowanego przez proces oraz kontrolowane obniżanie temperatury układu roboczego.

Do czterech dodatkowych czujników procesu

LM-150/320 może zostać wyposażona w maksymalnie cztery dodatkowe czujniki bezkontaktowe. Poszczególne punkty mogą być skonfigurowane jako czujniki temperatury IR, czujniki odległości albo jako kombinacja obu typów, zależnie od wymagań konkretnego badania.

Czujniki IR umożliwiają pomiar temperatury materiału niezależnie od pomiaru temperatury walców. Zastosowanie kilku punktów pozwala obserwować różnice temperatury mieszanki w różnych obszarach szerokości roboczej.

Czujniki odległości mogą być wykorzystywane do pomiaru wysokości rolling banku przed szczeliną. Konfiguracja wielopunktowa pozwala również analizować jego profil wzdłuż szerokości walców, w tym różnice wysokości i asymetrię rozkładu materiału.

Programowalny stock blender w standardzie

LM-150/320 jest standardowo wyposażona w programowalny stock blender. Napędzana rolka dociskowa przemieszcza się ruchem posuwisto-zwrotnym wzdłuż walca, odrywa pasmo materiału od jego powierzchni, zawija je i ponownie kieruje do obszaru roboczego.

Z poziomu sterowania można programować zakres przemieszczania rolki, jej prędkość obrotową, czas pracy oraz liczbę cykli. Parametry stock blendera mogą być zapisane jako część receptury procesu, dzięki czemu sposób prowadzenia materiału może być dokładnie odtwarzany podczas kolejnych prób.

Programowany zakres ruchu pozwala prowadzić materiał na całej szerokości roboczej albo ograniczyć pracę rolki do wybranego obszaru walca. Sterowanie prędkością, czasem oraz liczbą cykli umożliwia kontrolowanie intensywności mieszania poprzecznego.

Napęd rolki jest wyposażony w pomiar momentu obrotowego. Rejestrowany moment dostarcza informacji o oporze powstającym podczas odrywania, zawijania i prowadzenia materiału oraz może być wykorzystywany do ilościowej analizy jego przylegania do powierzchni walca.

Wieloparametrowa analiza procesu

LM-150/320 może jednocześnie rejestrować moment obu walców, siłę po lewej i prawej stronie, położenie obu stron szczeliny, prędkości walców oraz temperaturę.

Po zastosowaniu dodatkowych czujników zakres obserwacji może zostać rozszerzony o temperaturę materiału IR oraz wysokość i profil rolling banku. Standardowy stock blender dodatkowo dostarcza sygnał momentu rolki związany z oporem odrywania i prowadzenia materiału.

Połączenie tych danych pozwala porównywać receptury, warunki walcowania i kolejne etapy procesu w sposób ilościowy oraz ograniczać wpływ subiektywnej oceny operatora na interpretację wyników.

Sterowanie czasu rzeczywistego i integracja przemysłowa

Sterowanie LM-150/320 opiera się na PLC czasu rzeczywistego i rozproszonej architekturze automatyki. Panel dotykowy 12 cali umożliwia nastawę parametrów procesu oraz zapis i odtwarzanie receptur.

POWERLINK, Ethernet oraz OPC UA stanowią standardową warstwę komunikacyjną urządzenia. OPC UA umożliwia wymianę danych z systemami nadrzędnymi oraz integrację walcarki z infrastrukturą laboratoryjną i przemysłową.

Możliwa jest integracja z systemami MES i LIMS. Opcjonalnie stanowisko może zostać rozszerzone o Wi-Fi, tablet, zdalny nadzór, diagnostykę serwisową oraz serwer WWW.

Bezpieczeństwo i niezależne sposoby awaryjnego uwolnienia

LM-150/320 jest wyposażona w system bezpieczeństwa zgodny z EN 1417. Przy dostępnym zasilaniu sieciowym realizowane są aktywne funkcje bezpieczeństwa obejmujące zatrzymanie, automatyczne rozsunięcie oraz kontrolowany rewers walców.

Kąt zatrzymania walców po zadziałaniu odpowiedniego urządzenia ochronnego wynosi poniżej 45°. Funkcja awaryjnego rozsunięcia zwiększa szczelinę pomiędzy walcami do 50 mm w czasie poniżej 5 s.

Maszyna wykorzystuje dwa odrębne tory zasilania rezerwowego. Pierwszy zapewnia niezależne zasilanie automatyki 24 V DC, a drugi dostarcza energię potrzebną do wykonania awaryjnego rozsunięcia po zaniku zasilania podstawowego.

Niezależnie od układów elektrycznych każda strona walców może być rozsuwana mechanicznie za pomocą standardowego klucza nasadowego. Lewa i prawa strona mogą być przemieszczane niezależnie, co pozwala zwiększyć szczelinę po stronie wymagającej awaryjnego uwolnienia również bez zasilania elektrycznego.

Kiedy wybrać LM-150/320?

LM-150/320 jest przeznaczona przede wszystkim dla laboratoriów, centrów R&D, jednostek naukowych i działów rozwoju materiałów wymagających rozbudowanych danych procesowych przy relatywnie niewielkiej skali prób.

Model szczególnie dobrze odpowiada badaniom formulacji, porównywaniu mieszanek, opracowywaniu procedur walcowania oraz pracom wymagającym kontroli szczeliny, siły, momentu, temperatury i sposobu prowadzenia materiału.

Do prób wymagających większej skali i obciążalności dostępna jest LM-200/400. Do badań scale-up i procesów wymagających największego momentu przeznaczona jest LM-250/500.

Całą rodzinę przedstawiono na stronach walcarek do polimerów i gumy oraz walcarek do gumy.

Dobór konfiguracji LM-150/320

Konfiguracja walcarki może być dopasowana do rodzaju badanego materiału, wymaganego momentu, zakresu temperatury, sposobu prowadzenia mieszanki, dodatkowych pomiarów oraz wymaganej integracji z infrastrukturą użytkownika.

Jeżeli LM-150/320 ma realizować określoną procedurę badawczą albo pracować z materiałem wymagającym niestandardowego zestawu pomiarów, skonsultuj konfigurację LM-150/320 z SiTech3D.

Inne produkty z tej kategorii   >

Walcarka laboratoryjna LM-200/400

Walcarka laboratoryjna LM-250/500

Dołożyliśmy wszelkich starań, aby informacje o naszych produktach były poprawne merytorycznie. Prosimy dane techniczne urządzeń traktować jako orientacyjne, ponieważ w sposób ciągły doskonalimy nasze produkty dostosowując je do zmieniających się technologii. Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu artykułów Kodeksu Cywilnego

X

Poproś o kontakt

Imię i nazwisko:

Nazwa Firmy

e-mail

Telefon

Treść:


chat logo
Zadzwoń
