Walcarka laboratoryjna LM-250/500
>
Walcarki dwuwalcowe laboratoryjne do polimerów i gumy > Walcarki do polimerów i gumy

Walcarka laboratoryjna LM-250/500

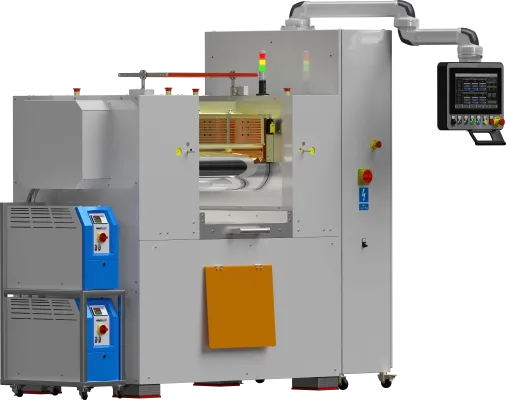

Walcarki laboratoryjne LM-250/500 gumy z dwoma wodnymi agregatami grzewczo-chłodzącymi, pozwalają kontrolować temperaturę cylindrów niezależne.

Walcarki laboratoryjne LM-250/500 gumy z dwoma wodnymi agregatami grzewczo-chłodzącymi, pozwalają kontrolować temperaturę cylindrów niezależne.

left
Walcarki laboratoryjne LM-250/500 gumy z dwoma wodnymi agregatami grzewczo-chłodzącymi, pozwalają kontrolować temperaturę cylindrów niezależne.
Walcarki laboratoryjne LM-250/500 do tworzyw i gumy z dwoma olejowymi agregatami grzewczo-chłodzącymi, pozwalają kontrolować temperaturę cylindrów niezależne. Walcarka jest wyposażona w automat mieszający.
right

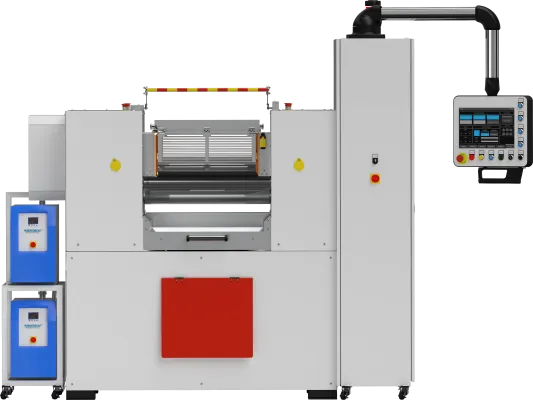

LM-250/500 to największa walcarka laboratoryjna rodziny LM, przeznaczona do mieszania, walcowania i badań polimerów, mieszanek gumowych, elastomerów oraz materiałów kompozytowych. Walce 250 × 500 mm, niezależne napędy o maksymalnym momencie do 2 × 4200 Nm oraz wodny lub olejowy układ grzewczo-chłodzący umożliwiają prowadzenie wymagających prób R&D, prac technologicznych i badań scale-up z materiałami generującymi duże obciążenia.
Sztywna stalowa konstrukcja nośna współpracuje z wahliwym łożyskowaniem walców, niezależną regulacją obu stron szczeliny oraz dwustronnym pomiarem położenia i siły. Pomiar momentu każdego walca, aktywna kontrola równoległości, kompensacja wpływu rozszerzalności cieplnej, programowalny stock blender z pomiarem momentu oraz możliwość instalacji do czterech dodatkowych czujników procesu tworzą rozbudowane stanowisko do ilościowej analizy zachowania materiału podczas walcowania.
Dane techniczne urządzenia

Konstrukcja i układ roboczy

Parametr Wartość / wykonanie
Korpus nośny Masywna konstrukcja z precyzyjnie frezowanych elementów z litej stali
Liczba walców 2
Średnica walców 250 mm
Szerokość robocza walców 500 mm
Powierzchnia walców Chromowana
Łożyskowanie walców Łożyska wahliwe, umożliwiające kompensację zmian kątowego ustawienia pod obciążeniem
Zakres szczeliny roboczej 0,2-10 mm
Regulacja szczeliny Dwa niezależne elektryczne mechanizmy nastawcze, po jednym dla każdej strony
Pomiar położenia walców Niezależny po lewej i prawej stronie
Rozdzielczość pomiaru szczeliny 0,01 mm
Zmiana szczeliny podczas pracy Tak
Kontrola równoległości walców Automatyczna, z niezależną korekcją obu stron
Kompensacja wpływu rozszerzalności cieplnej Automatyczna

Napędy i parametry mechaniczne

Parametr Wartość / wykonanie
Napęd walców Dwa niezależnie sterowane napędy
Chłodzenie silników Obce, niezależne od prędkości obrotowej silników
Prędkość obrotowa walców 0,5-22 obr/min
Prędkość powierzchniowa walców ok. 0,4-17 m/min
Friction ratio Programowalne poprzez niezależne sterowanie prędkością obu walców
Zmiana friction ratio podczas pracy Tak
Pomiar prędkości i momentu obrotowego Niezależny dla każdego walca
Pomiar siły pomiędzy walcami Niezależny po lewej i prawej stronie na zespołach łożyskowych
Maksymalna siła dynamiczna pomiędzy walcami 149 kN
Maksymalna siła statyczna pomiędzy walcami 500 kN

Warianty napędu

Parametr Wartość / wykonanie
LM-250/500-11 2 × 2300 Nm; 2 × 5,5 kW
LM-250/500-15 2 × 3000 Nm; 2 × 7,5 kW
LM-250/500-22 2 × 4200 Nm; 2 × 11 kW

Termostatowanie i temperatura

Parametr Wartość / wykonanie
Wodny układ grzewczo-chłodzący 20-140°C
Olejowy układ grzewczo-chłodzący 20-300°C
Dobór medium Woda lub olej, zależnie od konfiguracji procesu
Aktywne chłodzenie walców Tak
Regulacja temperatury podczas pracy Tak
Pomiar temperatury walców 6 punktów pomiarowych
Regulacja temperatury Cyfrowa regulacja PID
Niezależne agregaty dla każdego walca Opcja

Dodatkowe pomiary procesu

Parametr Wartość / wykonanie
Dodatkowe czujniki procesowe Opcja; maksymalnie 4 dodatkowe punkty pomiarowe
Konfiguracja dodatkowych czujników Czujniki temperatury IR i/lub czujniki odległości, dobierane do aplikacji
Pomiar temperatury materiału IR Jedno- lub wielopunktowy, zależnie od konfiguracji
Pomiar wysokości rolling banku Jeden lub wiele bezkontaktowych punktów pomiarowych
Pomiar profilu rolling banku Możliwy przy zastosowaniu kilku czujników odległości rozmieszczonych wzdłuż szerokości roboczej

Programowalny stock blender

Parametr Wartość / wykonanie
Stock blender Opcja; napędzana rolka dociskowa przemieszczająca się wzdłuż walca
Funkcja rolki Odrywanie, zawijanie, przekładanie i ponowne prowadzenie materiału
Ruch rolki Programowany ruch posuwisto-zwrotny
Zakres przemieszczania Programowany
Prędkość obrotowa rolki Programowana
Czas pracy Programowany
Liczba cykli Programowana
Receptury stock blendera Parametry mogą być zapisane jako część receptury procesu
Pomiar momentu rolki Tak
Analiza przylegania materiału Na podstawie momentu rolki możliwa jest ilościowa analiza oporu odrywania i przylegania materiału do walca

Sterowanie i receptury

Parametr Wartość / wykonanie
Panel operatorski Ekran dotykowy 12 cali
Sterownik PLC czasu rzeczywistego
Architektura sterowania Rozproszona
Pamięć procesów Standard
Receptury Standard; zapis i odtwarzanie parametrów procesu

Komunikacja i integracja

Parametr Wartość / wykonanie
POWERLINK Standard
Ethernet Standard
OPC UA Standard
Integracja z systemami nadrzędnymi Poprzez OPC UA
Integracja MES / LIMS Możliwa poprzez OPC UA; zakres zależny od systemu nadrzędnego
Wi-Fi i tablet Opcja
Zdalny nadzór i diagnostyka Opcja
Serwer WWW Opcja

System bezpieczeństwa

Parametr Wartość / wykonanie
System bezpieczeństwa Zgodny z EN 1417
Klasyfikacja według EN 1417 Duża walcarka dwuwalcowa, średnica walców powyżej 200 mm
Kąt zatrzymania walców Poniżej 45°
Awaryjne rozsunięcie walców Do 50 mm
Czas awaryjnego rozsunięcia Poniżej 5 s
Kontrolowany rewers walców Tak, przy dostępnym zasilaniu sieciowym
Zasilanie rezerwowe automatyki Niezależne zasilanie 24 V DC
Zasilanie rezerwowe awaryjnego rozsunięcia Niezależny układ zasilania rezerwowego
Awaryjne rozsunięcie po zaniku zasilania podstawowego Tak
Ręczne rozsunięcie bez zasilania elektrycznego Tak, niezależnie po lewej i prawej stronie za pomocą standardowego klucza nasadowego
Osłony mechaniczne Z czujnikami bezpieczeństwa
Ręczne urządzenia zatrzymania awaryjnego 2 standardowo; opcjonalnie 4
Kolanowe urządzenia zatrzymania awaryjnego 1 standardowo; opcjonalnie 2
Wyłącznik bezpieczeństwa uruchamiany głową lub ręką Standard
Zabezpieczenia elektryczne Przeciążeniowe, przeciwzwarciowe i przeciwporażeniowe
Wyłącznik główny Standard

Gabaryty i masa

Parametr Wartość / wykonanie
Długość ok. 2100 mm
Szerokość ok. 1200 mm
Wysokość ok. 2100 mm
Masa własna ok. 3400 kg

Opcjonalne systemy dodatkowe

Parametr Wartość / wykonanie
System dozowania płynów Opcja
LMS - Logistics Management System Opcja
PMS - Power Management System Opcja
DMS - Dosing Management System Opcja

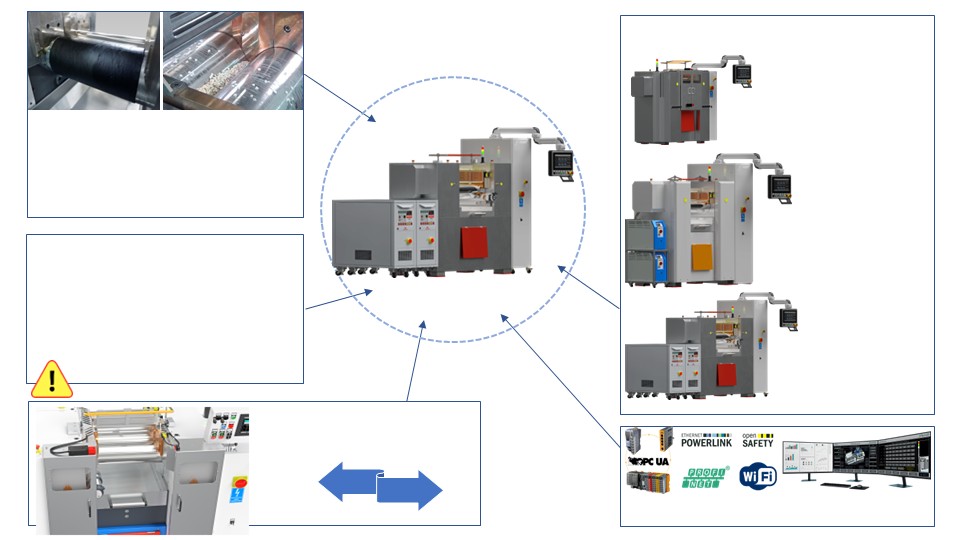

Ważne cechy użytkowe

 System bezpieczeństwa zgodny z normą EN-1417

  • Hamowanie awaryjne walców <45°;
  • Rozsunięcie awaryjne walców 50 mm
  • Czas rozsunięcia awaryjnego walców <5s
  • Osłony mechaniczne z czujnikami bezpieczeństwa
  • Wyłączniki bezpieczeństwa-przyciski ręczne 2 lub 4 szt.
  • Wyłączniki bezpieczeństwa-przyciski kolanowe 1 lub 2 szt.
Profesjonalne systemy grzania i chłodzenia walców
Wielostrefowy system grzania elektryczny.System wymuszonego chłodzenia powietrznego Temp. max 300°C
Jedno lub dwustrefowy system grzania i chłodzenia olejowy. Temp. max. 300°C
Jedno lub dwustrefowy system grzania i chłodzenia wodny. Temp. max 140°C lub opcjonalnie 200°C
Walce :
  • Wykonane z dużą dokładnością
  • Podwójnie chromowane i szlifowane
  • Przystosowane do pracy z gumą, tworzywami oraz innymi materiałami
  • Komora robocza wykonana ze stali nierdzewnej lub kwasoodpornej
System automatycznego dwukierunkowego mieszania
Cyfrowy system sterowania i komunikacji. Powerlink, Ethernet oraz OPC UA

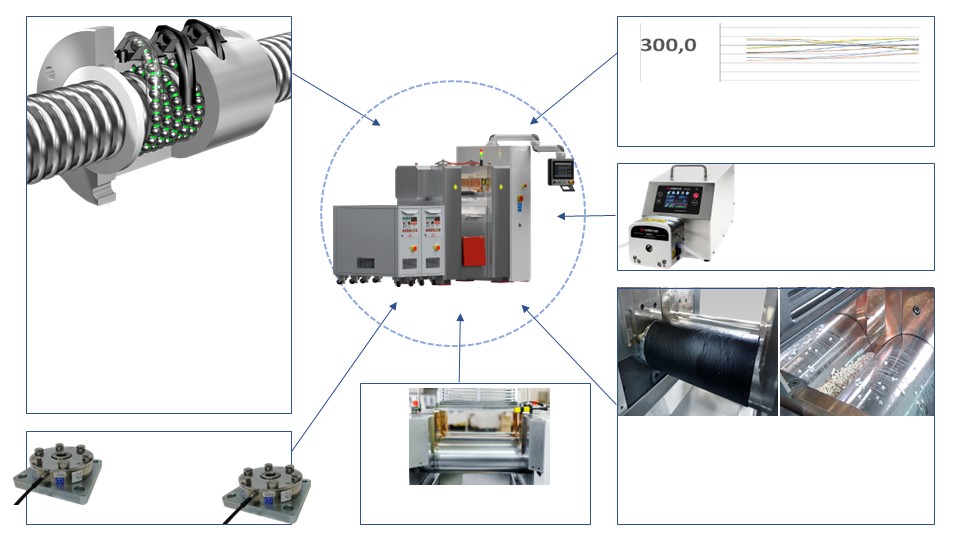

Ważne cechy użytkowe
Integracja dozowników wolumetrycznych dla cieczy
Walce:
  • Przesuw walców realizowany za pomocą precyzyjnych śrub kulowych
  • Zmiana oraz dynamiczna kontrola szerokości oraz równoległości szczeliny pod pełnym obciążeniem
  • Stabilizacja szerokości szczeliny w pełnym zakresie temperatur pracy. Zakres regulacji szczeliny 0,1-10 mm
  • Wykonanie specjalne 0,05-5 mm dla walcarki LM 150/320
  • Dwa niezależne napędy walców
  • Duża moc i moment obrotowy. Frykcja pełny zakres
Pomiar siły działającej pomiędzy walcami
Możliwość walcowania Gumy, Silikonu, Tworzyw sztucznych oraz innych materiałów
Przestrzeń robocza może być wykonana ze stali kwasoodpornej AISI 304 lub 316 L
System grzania i chłodzenia walców zapewnia dokładną i wiarygodną regulację temperatury

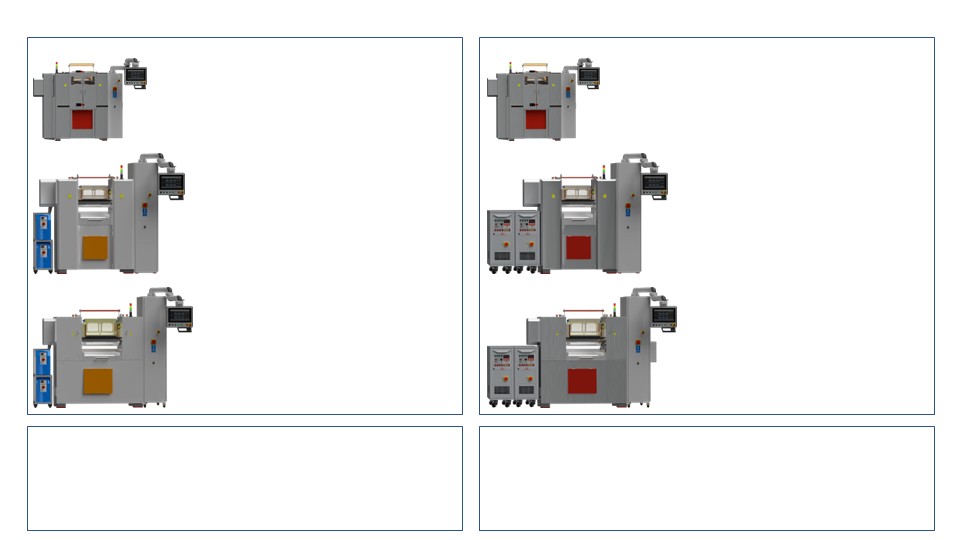

Ważne cechy użytkowe

Dobór walcarki do zadania oraz przetwarzanego materiału

Walcarki przeznaczone do mieszanek gumy - niskotemperaturowe

Walcarki przeznaczone do polimerów - wysokotemperaturowe

  • Elektryczny system ogrzewania walców.
  • Powietrzny system chłodzenia. Powietrze przepływa przez wnętrze cylindrów.
  • Najwyższe moce silników napędowych walców 2 x 3 do 2 x 5,5 KW.
  • Maksymalna temperatura pracy 300oC.
  • Umożliwia walcowanie bardzo cienkich warstw.

  • Wodny system grzewczo chłodzący wyposażony w dwa agregaty.
  • Najwyższe moce silników napędowych walców 2 x 4,0 do 7,5 KW.
  • Maksymalna temperatura pracy 140oC .
  • Umożliwia walcowanie cienkich warstw.

  • Elektryczny system ogrzewania walców.
  • Powietrzny system chłodzenia. Powietrze przepływa przez wnętrze walców.
  • Moce silników napędowych walców 2 x 3 do 2 x 5,5 KW.
  • Maksymalna temperatura pracy 300oC.
  • Umożliwia walcowanie bardzo cienkich warstw.

  • Olejowy system grzewczo chłodzący wyposażony w jeden lub dwa agregaty.
  • Moce silników napędowych walców 2 x 4,0 do 2 x 7,5 KW.
  • Maksymalna temperatura pracy 300oC - zależna od zastosowanych agregatów.
  • Umożliwia walcowanie cienkich warstw.

  • Olejowy system grzewczo chłodzący wyposażony w jeden lub dwa agregaty.
  • Moce silników napędowych walców 2 x 5,5 do 2 x 11,5 KW.
  • Maksymalna temperatura pracy 300oC - zależna od zastosowanych agregatów.
  • Umożliwia walcowanie cienkich warstw.
  • Najwyższy dostępny moment obrotowy w przypadku walcarek laboratoryjnych.

  • Wodny system grzewczo chłodzący wyposażony w dwa agregaty.
  • Najwyższe moce silników napędowych walców 2 x 5,5 do 2 x 11 KW.
  • Maksymalna temperatura pracy 140oC .
  • Umożliwia walcowanie cienkich warstw.
  • Najwyższy dostępny moment obrotowy w przypadku walcarek laboratoryjnych.

Ważne cechy wszystkich modeli walcarek:

  • Wysoka precyzja wykonania mechanicznego.
  • Bardzo wysoka sztywność konstrukcji.
  • Bardzo wysoka nośność i trwałość łożysk cylindrów.
  • Precyzyjne pomiary temperatur walców, momentów obrotowych silników napędowych oraz sił działających na łożyska walców.
  • Kompensacja szerokości szczeliny w funkcji temperatury.

System sterowania oraz integracja z systemami zarządzania badaniami:

  • Przesył danych między napędami w czasie rzeczywistym (RT): Działa z precyzją mikrosekund, zapewnia deterministyczne opóźnienia co jest kluczowe dla sterowania ruchem.
  • Wspieramy OPC UA, traktując je jako standardowy "most" do systemów nadrzędnych (MES/LIMS). Warstwa komunikacyjna dla klienta jest zgodna z Lab 4.0.
Ważne cechy użytkowe
Opis techniczny

Największa walcarka laboratoryjna rodziny LM

LM-250/500 została zaprojektowana do mieszania, walcowania, homogenizacji i przygotowania próbek z polimerów, mieszanek gumowych, elastomerów oraz materiałów kompozytowych. Walce o średnicy 250 mm i szerokości roboczej 500 mm zapewniają największą skalę procesu w rodzinie LM przy zachowaniu rozbudowanych pomiarów, programowalnego sterowania i aktywnej kontroli geometrii układu roboczego.

W zależności od wersji maksymalny moment wynosi od 2 × 2300 Nm do 2 × 4200 Nm. Maksymalna siła dynamiczna pomiędzy walcami wynosi 149 kN, a maksymalna siła statyczna 500 kN. Pozwala to prowadzić badania materiałów generujących duży opór deformacji oraz próby służące przechodzeniu od niewielkiej skali laboratoryjnej do większej skali technologicznej.

Sztywna konstrukcja z wahliwym łożyskowaniem walców

Korpus nośny LM-250/500 wykonano z masywnych, precyzyjnie frezowanych elementów z litej stali. Wysoka sztywność konstrukcji zapewnia stabilne podparcie zespołów łożyskowych, mechanizmów regulacji szczeliny oraz układów pomiarowych.

Walce są osadzone w łożyskach wahliwych. Rozwiązanie umożliwia kompensację zmian kątowego ustawienia zespołów łożyskowych powstających pod obciążeniem i zapobiega nadmiernemu przesztywnieniu układu roboczego.

Ma to szczególne znaczenie podczas walcowania zimnych, twardych lub wysoko napełnionych mieszanek. Materiał może w takich warunkach wywoływać silnie niesymetryczny napór na lewą i prawą stronę walców. Wahliwe łożyskowanie pozwala prawidłowo przenosić takie obciążenia, a niezależny pomiar siły po obu stronach umożliwia ilościową obserwację asymetrii procesu.

Aktywna kontrola geometrii szczeliny

Szczelina pomiędzy walcami jest regulowana za pomocą dwóch niezależnych elektrycznych mechanizmów nastawczych, po jednym dla lewej i prawej strony. Każda strona ma własny napęd oraz niezależny pomiar położenia.

Zakres szczeliny roboczej wynosi 0,2-10 mm. Położenie jest mierzone niezależnie po obu stronach z rozdzielczością 0,01 mm, a zmiana szczeliny może być wykonywana również podczas pracy walcarki.

Sterowanie wykorzystuje informacje o położeniu lewej i prawej strony do aktywnej korekcji równoległości walców. Układ kompensuje również zmianę geometrii wynikającą z rozszerzalności cieplnej. Dzięki temu położenie walców jest kontrolowane także podczas zmian temperatury i obciążenia procesu.

Dwustronny pomiar siły i pomiar momentu każdego walca

Siła działająca pomiędzy walcami jest mierzona niezależnie po lewej i prawej stronie na zespołach łożyskowych. Pozwala to obserwować nie tylko całkowite obciążenie mechaniczne, ale również jego rozkład wzdłuż układu roboczego.

Każdy walec ma niezależny pomiar prędkości oraz momentu obrotowego. Jednoczesna rejestracja momentu, siły, położenia, prędkości i temperatury umożliwia analizowanie kolejnych etapów procesu na podstawie rzeczywistych wielkości mechanicznych i termicznych.

Pomiar siły na zespołach łożyskowych nie jest bezpośrednim pomiarem lokalnego ciśnienia materiału w szczelinie. Stanowi natomiast wartościową informację o obciążeniu walców, jego asymetrii oraz zmianach zachodzących podczas procesu.

Do 4200 Nm momentu na każdy walec

Każdy walec LM-250/500 jest napędzany niezależnie. Prędkość obrotowa może być regulowana w zakresie 0,5-22 obr/min, co dla walców o średnicy 250 mm odpowiada prędkości powierzchniowej około 0,4-17 m/min.

Silniki wykorzystują obce chłodzenie niezależne od ich prędkości obrotowej. Ma to szczególne znaczenie podczas długotrwałej pracy przy niewielkiej prędkości i wysokim momencie, typowej dla zimnych, twardych i silnie napełnionych mieszanek.

Dostępne są trzy warianty napędu: 2 × 2300 Nm, 2 × 3000 Nm oraz 2 × 4200 Nm. Konfiguracja może być dobrana do rodzaju materiału, wielkości próbki i przewidywanego obciążenia procesu.

Niezależna regulacja friction ratio

Niezależne napędy pozwalają swobodnie kształtować stosunek prędkości powierzchniowych obu walców, określany jako friction ratio. Parametr wpływa na warunki ścinania, sposób deformacji materiału, zachowanie rolling banku oraz prowadzenie pasma na powierzchni walca.

Prędkości obu walców mogą być zmieniane podczas procesu, dzięki czemu odpowiedź materiału na zmianę friction ratio może być analizowana bez przerywania próby.

Zależności pomiędzy szczeliną, temperaturą, rolling bankiem, friction ratio i stanem mieszania opisano szerzej w artykule Stan mieszania gumy w walcarce dwuwalcowej.

Wodne lub olejowe termostatowanie walców

LM-250/500 może być wyposażona w wodny albo olejowy układ grzewczo-chłodzący. Wariant dobierany jest do rodzaju materiału, wymaganej temperatury oraz charakterystyki cieplnej procesu.

Układ wodny umożliwia pracę w zakresie 20-140°C. Wariant olejowy rozszerza zakres temperatury do 20-300°C.

Temperatura walców jest monitorowana w sześciu punktach pomiarowych. Cyfrowa regulacja PID umożliwia sterowanie temperaturą podczas pracy, a aktywne chłodzenie pozwala odbierać ciepło generowane przez proces.

Do czterech dodatkowych czujników procesu

Stanowisko może zostać wyposażone w maksymalnie cztery dodatkowe czujniki bezkontaktowe. Poszczególne punkty mogą być skonfigurowane jako czujniki temperatury IR, czujniki odległości albo kombinacja obu typów. Konfiguracja jest dobierana do badanego procesu i oczekiwanego zakresu pomiarów.

Czujniki IR umożliwiają pomiar temperatury samego materiału niezależnie od pomiarów temperatury walców. Zastosowanie kilku punktów pozwala obserwować różnice temperatury mieszanki w różnych obszarach szerokości roboczej.

Czujniki odległości mogą mierzyć wysokość rolling banku przed szczeliną. Zastosowanie kilku punktów pomiarowych umożliwia analizę jego profilu wzdłuż walców, w tym różnic wysokości, zmian położenia materiału oraz asymetrii rozkładu mieszanki.

Programowalny stock blender z pomiarem momentu

Opcjonalny stock blender wykorzystuje napędzaną rolkę dociskową przemieszczającą się ruchem posuwisto-zwrotnym wzdłuż walca. Rolka dociska materiał, odrywa pasmo od powierzchni walca, zawija je i ponownie kieruje do obszaru roboczego. Realizowane w ten sposób mieszanie poprzeczne ogranicza wpływ ręcznej techniki operatora na sposób przekładania materiału.

Ruch stock blendera jest programowany z poziomu sterowania walcarki. Użytkownik może określić zakres przemieszczania rolki wzdłuż walca, jej prędkość obrotową, czas pracy oraz liczbę cykli. Parametry mogą być dopasowane do konkretnej mieszanki i zapisane jako część receptury procesu.

Programowany zakres ruchu pozwala prowadzić materiał na całej szerokości roboczej albo ograniczyć działanie rolki do wybranego obszaru walca. Sterowanie prędkością, czasem oraz liczbą cykli umożliwia odtwarzanie tej samej procedury mieszania podczas kolejnych prób.

Napęd rolki stock blendera jest wyposażony w pomiar momentu obrotowego. Rejestrowany moment jest sygnałem opisującym opór występujący podczas odrywania, zawijania i prowadzenia materiału. Przy zdefiniowanych warunkach procesu może być wykorzystywany do ilościowej analizy przylegania mieszanki do powierzchni walca.

Wieloparametrowa analiza stanu mieszanki

Rozbudowana konfiguracja pomiarowa LM-250/500 umożliwia jednoczesną obserwację momentu obu walców, siły po lewej i prawej stronie, szczeliny po obu stronach, prędkości, friction ratio, temperatury walców oraz dodatkowych parametrów materiału.

Po wyposażeniu stanowiska w czujniki IR, czujniki wysokości rolling banku oraz stock blender z pomiarem momentu możliwe jest rozszerzenie analizy o temperaturę materiału, profil rolling banku oraz opór jego odrywania i przylegania do walca.

Taka kombinacja sygnałów umożliwia porównywanie receptur i etapów procesu na podstawie danych, a nie wyłącznie na podstawie obserwacji operatora.

Sterowanie czasu rzeczywistego i integracja przemysłowa

Sterowanie LM-250/500 opiera się na PLC czasu rzeczywistego oraz rozproszonej architekturze automatyki. Panel dotykowy 12 cali umożliwia nastawę parametrów procesu, obsługę urządzenia oraz zapis i odtwarzanie receptur.

POWERLINK, Ethernet oraz OPC UA tworzą standardową warstwę komunikacyjną urządzenia. OPC UA umożliwia wymianę danych z systemami nadrzędnymi oraz integrację stanowiska z infrastrukturą laboratoryjną i przemysłową.

Możliwa jest integracja z systemami MES i LIMS. Opcjonalnie stanowisko może zostać wyposażone w Wi-Fi, tablet, zdalny nadzór, diagnostykę serwisową oraz serwer WWW.

Stanowisko do badań scale-up

LM-250/500 jest przeznaczona do zastosowań, w których niewielka walcarka laboratoryjna nie zapewnia już wystarczającej skali procesu. Większa średnica i szerokość walców, wysoki dostępny moment oraz duża obciążalność umożliwiają prowadzenie prób z większą ilością materiału i przy obciążeniach zbliżających stanowisko do skali technologicznej.

Jednocześnie maszyna zachowuje rozbudowaną instrumentację charakterystyczną dla stanowiska R&D. Dzięki temu LM-250/500 może pełnić funkcję pomostu pomiędzy rozwojem formulacji, badaniami procesu i dalszym skalowaniem technologii.

Bezpieczeństwo i niezależne sposoby awaryjnego uwolnienia

LM-250/500 jest wyposażona w system bezpieczeństwa zgodny z EN 1417 i uwzględniający wymagania dotyczące dużych walcarek dwuwalcowych.

Przy dostępnym zasilaniu sieciowym realizowane są aktywne funkcje bezpieczeństwa, obejmujące zatrzymanie walców, automatyczne rozsunięcie oraz kontrolowany ruch rewersyjny.

Kąt zatrzymania po zadziałaniu odpowiedniego urządzenia ochronnego wynosi poniżej 45°. Funkcja awaryjnego rozsunięcia zwiększa szczelinę pomiędzy walcami do 50 mm w czasie poniżej 5 s.

Maszyna wykorzystuje dwa odrębne tory zasilania rezerwowego. Pierwszy zapewnia niezależne zasilanie automatyki 24 V DC, a drugi dostarcza energię potrzebną do wykonania awaryjnego rozsunięcia walców po zaniku zasilania podstawowego.

Niezależnie od układów elektrycznych każda strona walców może być rozsuwana mechanicznie za pomocą standardowego klucza nasadowego. Lewa i prawa strona mogą być przemieszczane niezależnie, dzięki czemu możliwe jest zwiększenie szczeliny po stronie wymagającej awaryjnego uwolnienia. Wahliwe łożyskowanie walców pozwala kompensować powstające przy tym kątowe przemieszczenie układu.

Kiedy wybrać LM-250/500?

LM-250/500 jest przeznaczona dla laboratoriów, centrów R&D i działów technologicznych wymagających największej skali pracy w rodzinie LM, wysokiego momentu oraz możliwości ilościowej analizy procesu.

Model szczególnie dobrze odpowiada badaniom scale-up, rozwojowi formulacji, walcowaniu mieszanek gumowych i elastomerowych, materiałów wysoko napełnionych, polimerów oraz procesom, w których istotna jest kontrola siły, momentu, szczeliny, temperatury i sposobu prowadzenia materiału.

Dla mniejszej skali badań dostępne są LM-150/320 oraz LM-200/400. Całą rodzinę przedstawiono na stronach walcarek do polimerów i gumy oraz walcarek do gumy.

Dobór konfiguracji LM-250/500

Konfiguracja walcarki może być dopasowana do rodzaju materiału, wymaganego momentu, zakresu temperatury, sposobu prowadzenia mieszanki, wymaganych pomiarów oraz docelowej integracji stanowiska.

Jeżeli LM-250/500 ma realizować określoną procedurę badawczą, pracować z materiałami o dużym oporze deformacji albo stanowić element większego stanowiska technologicznego, skonsultuj konfigurację LM-250/500 z SiTech3D.

Inne produkty z tej kategorii   >

Walcarka laboratoryjna LM-150/320

Walcarka laboratoryjna LM-200/400

Dołożyliśmy wszelkich starań, aby informacje o naszych produktach były poprawne merytorycznie. Prosimy dane techniczne urządzeń traktować jako orientacyjne, ponieważ w sposób ciągły doskonalimy nasze produkty dostosowując je do zmieniających się technologii. Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu artykułów Kodeksu Cywilnego

X

Poproś o kontakt

Imię i nazwisko:

Nazwa Firmy

e-mail

Telefon

Treść:


chat logo
Zadzwoń
