Walcarka laboratoryjna LM-200/400
>
Walcarki dwuwalcowe laboratoryjne do polimerów i gumy > Walcarki do polimerów i gumy

Walcarka laboratoryjna LM-200/400

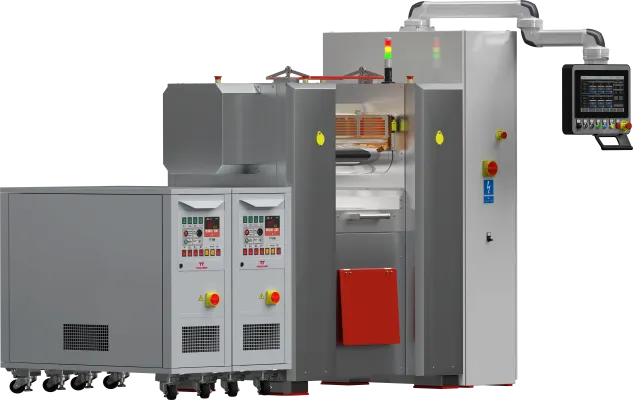

Walcarki laboratoryjne LM-200/400 do gumy i tworzyw z dwoma olejowymi agregatami grzewczo chłodzącymi pozwalającymi regulować temperaturę cylindrów niezależnie.

Walcarki laboratoryjne LM-200/400 do gumy i tworzyw z dwoma olejowymi agregatami grzewczo chłodzącymi pozwalającymi regulować temperaturę cylindrów niezależnie.

left
Walcarki laboratoryjne LM-200/400 do gumy i tworzyw z dwoma olejowymi agregatami grzewczo chłodzącymi pozwalającymi regulować temperaturę cylindrów niezależnie.

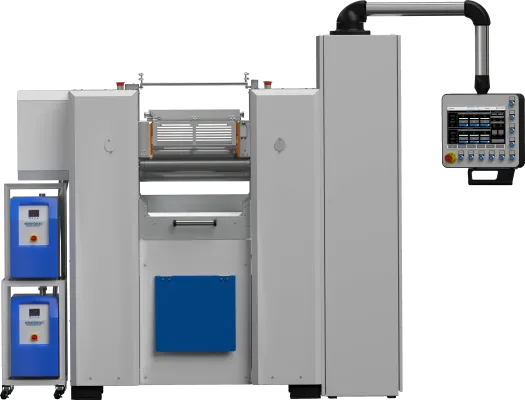

Walcarki laboratoryjne LM-200/400 do gumy z dwoma wodnymi agregatami grzewczo chłodzącymi pozwalającymi regulować temperaturę cylindrów niezależnie.
right
LM-200/400 to uniwersalna walcarka laboratoryjno-technologiczna do mieszania, walcowania i przygotowania próbek z polimerów, mieszanek gumowych, elastomerów oraz materiałów kompozytowych. Walce 200 × 400 mm, niezależne napędy o maksymalnym momencie do 2 × 2700 Nm oraz wodny lub olejowy układ grzewczo-chłodzący umożliwiają prowadzenie zarówno badań R&D, jak i bardziej obciążających prób technologicznych.
Sztywna konstrukcja nośna współpracuje z wahliwym łożyskowaniem walców, niezależną regulacją obu stron szczeliny oraz dwustronnym pomiarem położenia i siły. Aktywna kontrola równoległości, kompensacja wpływu rozszerzalności cieplnej, pomiar momentu każdego walca, możliwość zastosowania programowalnego stock blendera oraz do czterech dodatkowych czujników procesu tworzą stanowisko umożliwiające powtarzalne prowadzenie i szczegółową analizę walcowania.
Dane techniczne urządzenia

Konstrukcja i układ roboczy

Parametr Wartość / wykonanie
Korpus nośny Masywna konstrukcja z precyzyjnie frezowanych elementów z litej stali
Liczba walców 2
Średnica walców 200 mm
Szerokość robocza walców 400 mm
Powierzchnia walców Chromowana
Łożyskowanie walców Łożyska wahliwe, umożliwiające kompensację zmian kątowego ustawienia pod obciążeniem
Zakres szczeliny roboczej 0,2-10 mm
Regulacja szczeliny Dwa niezależne elektryczne mechanizmy nastawcze, po jednym dla każdej strony
Pomiar położenia walców Niezależny po lewej i prawej stronie
Rozdzielczość pomiaru szczeliny 0,01 mm
Zmiana szczeliny podczas pracy Tak
Kontrola równoległości walców Automatyczna, z niezależną korekcją obu stron
Kompensacja wpływu rozszerzalności cieplnej Automatyczna

Napędy i parametry mechaniczne

Parametr Wartość / wykonanie
Napęd walców Dwa niezależnie sterowane napędy
Chłodzenie silników Obce, niezależne od prędkości obrotowej silników
Prędkość obrotowa walców 0,5-27 obr/min
Prędkość powierzchniowa walców ok. 0,3-17 m/min
Friction ratio Programowalne poprzez niezależne sterowanie prędkością obu walców
Zmiana friction ratio podczas pracy Tak
Pomiar prędkości i momentu obrotowego Niezależny dla każdego walca
Pomiar siły pomiędzy walcami Niezależny po lewej i prawej stronie na zespołach łożyskowych
Maksymalna siła dynamiczna pomiędzy walcami 149 kN
Maksymalna siła statyczna pomiędzy walcami 500 kN

Warianty napędu

Parametr Wartość / wykonanie
LM-200/400-8 2 × 1500 Nm; 2 × 4,0 kW
LM-200/400-11 2 × 2000 Nm; 2 × 5,5 kW
LM-200/400-15 2 × 2700 Nm; 2 × 7,5 kW

Termostatowanie i temperatura

Parametr Wartość / wykonanie
Wodny układ grzewczo-chłodzący 20-140°C
Olejowy układ grzewczo-chłodzący 20-300°C
Dobór medium Woda lub olej, zależnie od konfiguracji procesu
Aktywne chłodzenie walców Tak
Regulacja temperatury podczas pracy Tak
Pomiar temperatury walców 6 punktów pomiarowych
Regulacja temperatury Cyfrowa regulacja PID
Niezależne agregaty grzewczo-chłodzące dla każdego walca Opcja

Dodatkowe pomiary procesu

Parametr Wartość / wykonanie
Dodatkowe czujniki procesowe Opcja; maksymalnie 4 dodatkowe punkty pomiarowe
Konfiguracja dodatkowych czujników Czujniki temperatury IR i/lub czujniki odległości, dobierane do aplikacji
Pomiar temperatury materiału IR Opcja; jedno- lub wielopunktowy
Pomiar wysokości rolling banku Opcja; jeden lub kilka bezkontaktowych punktów pomiarowych
Pomiar profilu rolling banku Możliwy przy zastosowaniu kilku czujników odległości rozmieszczonych wzdłuż szerokości roboczej

Programowalny stock blender

Parametr Wartość / wykonanie
Stock blender Opcja; napędzana rolka dociskowa przemieszczająca się wzdłuż walca
Funkcja rolki Odrywanie, zawijanie, przekładanie i ponowne prowadzenie materiału
Ruch rolki Programowany ruch posuwisto-zwrotny
Zakres przemieszczania Programowany
Prędkość obrotowa rolki Programowana
Czas pracy Programowany
Liczba cykli Programowana
Receptury stock blendera Parametry mogą być zapisane jako część receptury procesu
Pomiar momentu rolki Tak, w konfiguracji ze stock blenderem
Analiza przylegania materiału Na podstawie momentu rolki możliwa jest ilościowa analiza oporu odrywania i przylegania materiału do walca

Sterowanie i receptury

Parametr Wartość / wykonanie
Panel operatorski Ekran dotykowy 12 cali
Sterownik PLC czasu rzeczywistego
Architektura sterowania Rozproszona
Pamięć procesów Standard
Receptury Standard; zapis i odtwarzanie parametrów procesu

Komunikacja i integracja

Parametr Wartość / wykonanie
POWERLINK Standard
Ethernet Standard
OPC UA Standard
Integracja z systemami nadrzędnymi Poprzez OPC UA
Integracja MES / LIMS Możliwa poprzez OPC UA; zakres zależny od systemu nadrzędnego
Wi-Fi i tablet Opcja
Zdalny nadzór i diagnostyka Opcja
Serwer WWW Opcja

System bezpieczeństwa

Parametr Wartość / wykonanie
System bezpieczeństwa Zgodny z EN 1417
Kąt zatrzymania walców Poniżej 45°
Awaryjne rozsunięcie walców Do 50 mm
Czas awaryjnego rozsunięcia Poniżej 5 s
Kontrolowany rewers walców Tak, przy dostępnym zasilaniu sieciowym
Zasilanie rezerwowe automatyki Niezależne zasilanie 24 V DC
Zasilanie rezerwowe awaryjnego rozsunięcia Niezależny układ zasilania rezerwowego
Awaryjne rozsunięcie po zaniku zasilania podstawowego Tak
Ręczne rozsunięcie bez zasilania elektrycznego Tak, niezależnie po lewej i prawej stronie za pomocą standardowego klucza nasadowego
Osłony mechaniczne Z czujnikami bezpieczeństwa
Ręczne urządzenia zatrzymania awaryjnego 4
Kolanowe urządzenia zatrzymania awaryjnego 2
Zabezpieczenia elektryczne Przeciążeniowe, przeciwzwarciowe i przeciwporażeniowe
Wyłącznik główny Standard

Gabaryty i masa

Parametr Wartość / wykonanie
Długość ok. 2000 mm
Szerokość ok. 1000 mm
Wysokość ok. 2100 mm
Masa własna ok. 3000 kg

Opcjonalne systemy dodatkowe

Parametr Wartość / wykonanie
System dozowania płynów Opcja
LMS - Logistics Management System Opcja
PMS - Power Management System Opcja
DMS - Dosing Management System Opcja
Ważne cechy użytkowe

 System bezpieczeństwa zgodny z normą EN-1417

  • Hamowanie awaryjne walców <45°;
  • Rozsunięcie awaryjne walców 50 mm
  • Czas rozsunięcia awaryjnego walców <5s
  • Osłony mechaniczne z czujnikami bezpieczeństwa
  • Wyłączniki bezpieczeństwa-przyciski ręczne 2 lub 4 szt.
  • Wyłączniki bezpieczeństwa-przyciski kolanowe 1 lub 2 szt.
Profesjonalne systemy grzania i chłodzenia walców
Wielostrefowy system grzania elektryczny.System wymuszonego chłodzenia powietrznego Temp. max 300°C
Jedno lub dwustrefowy system grzania i chłodzenia olejowy. Temp. max. 300°C
Jedno lub dwustrefowy system grzania i chłodzenia wodny. Temp. max 140°C lub opcjonalnie 200°C
Walce :
  • Wykonane z dużą dokładnością
  • Podwójnie chromowane i szlifowane
  • Przystosowane do pracy z gumą, tworzywami oraz innymi materiałami
  • Komora robocza wykonana ze stali nierdzewnej lub kwasoodpornej
System automatycznego dwukierunkowego mieszania
Cyfrowy system sterowania i komunikacji. Powerlink, Ethernet oraz OPC UA
Ważne cechy użytkowe
Integracja dozowników wolumetrycznych dla cieczy
Walce:
  • Przesuw walców realizowany za pomocą precyzyjnych śrub kulowych
  • Zmiana oraz dynamiczna kontrola szerokości oraz równoległości szczeliny pod pełnym obciążeniem
  • Stabilizacja szerokości szczeliny w pełnym zakresie temperatur pracy. Zakres regulacji szczeliny 0,1-10 mm
  • Wykonanie specjalne 0,05-5 mm dla walcarki LM 150/320
  • Dwa niezależne napędy walców
  • Duża moc i moment obrotowy. Frykcja pełny zakres
Pomiar siły działającej pomiędzy walcami
Możliwość walcowania Gumy, Silikonu, Tworzyw sztucznych oraz innych materiałów
Przestrzeń robocza może być wykonana ze stali kwasoodpornej AISI 304 lub 316 L
System grzania i chłodzenia walców zapewnia dokładną i wiarygodną regulację temperatury
Ważne cechy użytkowe

Dobór walcarki do zadania oraz przetwarzanego materiału

Walcarki przeznaczone do mieszanek gumy - niskotemperaturowe

Walcarki przeznaczone do polimerów - wysokotemperaturowe

  • Elektryczny system ogrzewania walców.
  • Powietrzny system chłodzenia. Powietrze przepływa przez wnętrze cylindrów.
  • Najwyższe moce silników napędowych walców 2 x 3 do 2 x 5,5 KW.
  • Maksymalna temperatura pracy 300oC.
  • Umożliwia walcowanie bardzo cienkich warstw.

  • Wodny system grzewczo chłodzący wyposażony w dwa agregaty.
  • Najwyższe moce silników napędowych walców 2 x 4,0 do 7,5 KW.
  • Maksymalna temperatura pracy 140oC .
  • Umożliwia walcowanie cienkich warstw.

  • Elektryczny system ogrzewania walców.
  • Powietrzny system chłodzenia. Powietrze przepływa przez wnętrze walców.
  • Moce silników napędowych walców 2 x 3 do 2 x 5,5 KW.
  • Maksymalna temperatura pracy 300oC.
  • Umożliwia walcowanie bardzo cienkich warstw.

  • Olejowy system grzewczo chłodzący wyposażony w jeden lub dwa agregaty.
  • Moce silników napędowych walców 2 x 4,0 do 2 x 7,5 KW.
  • Maksymalna temperatura pracy 300oC - zależna od zastosowanych agregatów.
  • Umożliwia walcowanie cienkich warstw.

  • Olejowy system grzewczo chłodzący wyposażony w jeden lub dwa agregaty.
  • Moce silników napędowych walców 2 x 5,5 do 2 x 11,5 KW.
  • Maksymalna temperatura pracy 300oC - zależna od zastosowanych agregatów.
  • Umożliwia walcowanie cienkich warstw.
  • Najwyższy dostępny moment obrotowy w przypadku walcarek laboratoryjnych.

  • Wodny system grzewczo chłodzący wyposażony w dwa agregaty.
  • Najwyższe moce silników napędowych walców 2 x 5,5 do 2 x 11 KW.
  • Maksymalna temperatura pracy 140oC .
  • Umożliwia walcowanie cienkich warstw.
  • Najwyższy dostępny moment obrotowy w przypadku walcarek laboratoryjnych.

Ważne cechy wszystkich modeli walcarek:

  • Wysoka precyzja wykonania mechanicznego.
  • Bardzo wysoka sztywność konstrukcji.
  • Bardzo wysoka nośność i trwałość łożysk cylindrów.
  • Precyzyjne pomiary temperatur walców, momentów obrotowych silników napędowych oraz sił działających na łożyska walców.
  • Kompensacja szerokości szczeliny w funkcji temperatury.

System sterowania oraz integracja z systemami zarządzania badaniami:

  • Przesył danych między napędami w czasie rzeczywistym (RT): Działa z precyzją mikrosekund, zapewnia deterministyczne opóźnienia co jest kluczowe dla sterowania ruchem.
  • Wspieramy OPC UA, traktując je jako standardowy "most" do systemów nadrzędnych (MES/LIMS). Warstwa komunikacyjna dla klienta jest zgodna z Lab 4.0.
Ważne cechy użytkowe
Opis techniczny

Uniwersalna walcarka laboratoryjno-technologiczna

LM-200/400 została zaprojektowana do mieszania, walcowania, homogenizacji i przygotowania próbek z polimerów, mieszanek gumowych, elastomerów oraz materiałów kompozytowych. Walce o średnicy 200 mm i szerokości roboczej 400 mm zapewniają większą skalę procesu niż kompaktowe stanowiska laboratoryjne, przy zachowaniu rozbudowanych pomiarów i precyzyjnej kontroli parametrów pracy.

W zależności od wersji maksymalny moment wynosi od 2 × 1500 Nm do 2 × 2700 Nm. Maksymalna siła dynamiczna pomiędzy walcami wynosi 149 kN, a statyczna 500 kN. Parametry te umożliwiają prowadzenie wymagających prób z gumą, elastomerami, tworzywami termoplastycznymi oraz materiałami wysoko napełnionymi.

Sztywna konstrukcja z wahliwym łożyskowaniem walców

Korpus nośny LM-200/400 wykonano z masywnych, precyzyjnie frezowanych elementów z litej stali. Sztywna konstrukcja zapewnia stabilne podparcie zespołów łożyskowych, mechanizmów regulacji szczeliny oraz układów pomiarowych.

Walce są osadzone w łożyskach wahliwych, które umożliwiają kompensację zmian kątowego ustawienia zespołów łożyskowych powstających pod obciążeniem. Dzięki temu układ roboczy może prawidłowo przenosić również niesymetryczne obciążenia lewej i prawej strony bez nadmiernego przesztywnienia konstrukcji.

Ma to szczególne znaczenie podczas wprowadzania zimnej, twardej lub wysoko napełnionej mieszanki, gdy napór materiału może początkowo koncentrować się po jednej stronie walców. Niezależny pomiar siły po lewej i prawej stronie pozwala równocześnie obserwować rzeczywisty rozkład obciążenia procesu.

Aktywna kontrola geometrii szczeliny

Szczelina pomiędzy walcami jest regulowana elektrycznie za pomocą dwóch niezależnych mechanizmów nastawczych, po jednym dla lewej i prawej strony. Każda strona ma własny napęd oraz niezależny pomiar położenia.

Zakres szczeliny roboczej wynosi 0,2-10 mm. Położenie walców jest mierzone niezależnie po obu stronach z rozdzielczością 0,01 mm, a zmiana szczeliny może być wykonywana również podczas pracy maszyny.

Sterowanie wykorzystuje informacje o położeniu lewej i prawej strony do aktywnej korekcji równoległości walców. Układ kompensuje również zmianę geometrii wynikającą z rozszerzalności cieplnej, co ma szczególne znaczenie przy małych szczelinach, wysokich obciążeniach i zmianach temperatury procesu.

Dwustronny pomiar siły i pomiar momentu każdego walca

Siła działająca pomiędzy walcami jest mierzona niezależnie po lewej i prawej stronie na zespołach łożyskowych. Pozwala to obserwować zarówno całkowite obciążenie układu, jak i jego asymetrię wzdłuż szerokości roboczej.

Każdy walec ma niezależny pomiar prędkości i momentu obrotowego. Jednoczesna obserwacja siły, momentu, szczeliny, prędkości oraz temperatury umożliwia analizowanie zmian zachodzących w materiale podczas kolejnych etapów procesu.

Pomiar siły na zespołach łożyskowych nie jest bezpośrednim pomiarem lokalnego ciśnienia w szczelinie. Jest natomiast wartościowym parametrem opisującym rzeczywiste obciążenie walców i jego rozkład pomiędzy lewą i prawą stroną maszyny.

Do 2700 Nm momentu na każdy walec

Każdy walec LM-200/400 jest napędzany niezależnie. Prędkość obrotowa może być regulowana w zakresie 0,5-27 obr/min, co odpowiada prędkości powierzchniowej około 0,3-17 m/min.

Silniki wykorzystują obce chłodzenie niezależne od prędkości obrotowej. Rozwiązanie pozwala zachować skuteczne chłodzenie również podczas długotrwałej pracy z wysokim momentem przy bardzo małych prędkościach.

Dostępne są trzy warianty napędu: 2 × 1500 Nm, 2 × 2000 Nm oraz 2 × 2700 Nm. Pozwala to dobrać konfigurację do rodzaju materiału, wymaganej intensywności procesu oraz przewidywanego obciążenia mechanicznego.

Niezależna regulacja friction ratio

Niezależne sterowanie napędami umożliwia swobodne kształtowanie stosunku prędkości powierzchniowych obu walców, określanego jako friction ratio. Parametr ten wpływa na warunki ścinania, deformację materiału, zachowanie rolling banku oraz sposób prowadzenia pasma na powierzchni walca.

Prędkości obu walców mogą być zmieniane również podczas pracy, dzięki czemu wpływ friction ratio na zachowanie mieszanki może być analizowany bez przerywania procesu.

Zależności pomiędzy temperaturą, szczeliną, rolling bankiem i friction ratio opisano szerzej w artykule Stan mieszania gumy w walcarce dwuwalcowej.

Wodne lub olejowe termostatowanie walców

LM-200/400 może być wyposażona w wodny albo olejowy układ grzewczo-chłodzący. Wariant dobierany jest do rodzaju materiału, zakresu temperatury oraz charakterystyki cieplnej procesu.

Układ wodny umożliwia pracę w zakresie 20-140°C. Wariant olejowy rozszerza zakres temperatury do 20-300°C.

Temperatura walców jest monitorowana w sześciu punktach pomiarowych. Cyfrowa regulacja PID umożliwia sterowanie temperaturą podczas procesu, a aktywne chłodzenie pozwala odbierać ciepło generowane podczas walcowania.

Do czterech dodatkowych czujników procesu

LM-200/400 może zostać wyposażona w maksymalnie cztery dodatkowe czujniki bezkontaktowe. Poszczególne punkty pomiarowe mogą być skonfigurowane jako czujniki temperatury IR, czujniki odległości albo jako kombinacja obu typów, zależnie od wymagań aplikacji.

Czujniki IR umożliwiają pomiar temperatury materiału niezależnie od pomiaru temperatury walców. Zastosowanie kilku punktów pozwala obserwować różnice temperatury mieszanki w różnych obszarach szerokości roboczej.

Czujniki odległości mogą być wykorzystane do pomiaru wysokości rolling banku przed szczeliną. Konfiguracja wielopunktowa umożliwia także analizę jego profilu wzdłuż szerokości walców, w tym zmian wysokości oraz asymetrii rozkładu materiału.

Programowalny stock blender z pomiarem momentu

LM-200/400 może zostać opcjonalnie wyposażona w programowalny stock blender. Napędzana rolka dociskowa przemieszcza się ruchem posuwisto-zwrotnym wzdłuż walca, odrywa pasmo materiału od jego powierzchni, zawija je i ponownie kieruje do obszaru roboczego.

Z poziomu sterowania można programować zakres przemieszczania rolki, jej prędkość obrotową, czas pracy oraz liczbę cykli. Parametry stock blendera mogą być zapisane jako element receptury procesu, co umożliwia odtwarzanie tego samego sposobu prowadzenia materiału podczas kolejnych prób.

Programowany zakres ruchu pozwala prowadzić materiał na całej szerokości roboczej albo ograniczyć działanie rolki do wybranego obszaru walca. Sterowanie prędkością, czasem i liczbą cykli umożliwia kontrolowanie intensywności mieszania poprzecznego.

Napęd rolki jest wyposażony w pomiar momentu obrotowego. Rejestrowany moment dostarcza informacji o oporze występującym podczas odrywania, zawijania i prowadzenia materiału oraz może być wykorzystywany do ilościowej analizy jego przylegania do powierzchni walca.

Wieloparametrowa analiza procesu

LM-200/400 może jednocześnie rejestrować moment obu walców, siłę po lewej i prawej stronie, położenie obu stron szczeliny, prędkości walców oraz temperaturę.

Po zastosowaniu dodatkowych czujników i stock blendera zakres obserwacji może zostać rozszerzony o temperaturę materiału IR, wysokość i profil rolling banku oraz moment rolki mieszającej związany z oporem odrywania i przylegania materiału.

Połączenie tych wielkości umożliwia porównywanie receptur i etapów procesu na podstawie danych oraz ogranicza zależność wyników od subiektywnej oceny operatora.

Sterowanie czasu rzeczywistego i integracja przemysłowa

Sterowanie LM-200/400 opiera się na PLC czasu rzeczywistego i rozproszonej architekturze automatyki. Panel dotykowy 12 cali umożliwia nastawę parametrów procesu oraz zapis i odtwarzanie receptur.

POWERLINK, Ethernet oraz OPC UA stanowią standardową warstwę komunikacyjną urządzenia. OPC UA umożliwia wymianę danych z systemami nadrzędnymi oraz integrację walcarki z infrastrukturą laboratoryjną i przemysłową.

Możliwa jest integracja z systemami MES i LIMS. Opcjonalnie stanowisko może zostać rozszerzone o Wi-Fi, tablet, zdalny nadzór, diagnostykę serwisową oraz serwer WWW.

Bezpieczeństwo i niezależne sposoby awaryjnego uwolnienia

LM-200/400 jest wyposażona w system bezpieczeństwa zgodny z EN 1417. Przy dostępnym zasilaniu sieciowym realizowane są aktywne funkcje bezpieczeństwa obejmujące zatrzymanie, automatyczne rozsunięcie oraz kontrolowany rewers walców.

Kąt zatrzymania walców po zadziałaniu odpowiedniego urządzenia ochronnego wynosi poniżej 45°. Funkcja awaryjnego rozsunięcia zwiększa szczelinę pomiędzy walcami do 50 mm w czasie poniżej 5 s.

Maszyna wykorzystuje dwa odrębne tory zasilania rezerwowego. Pierwszy zapewnia niezależne zasilanie automatyki 24 V DC, a drugi dostarcza energię potrzebną do wykonania awaryjnego rozsunięcia po zaniku zasilania podstawowego.

Niezależnie od układów elektrycznych każda strona walców może być rozsuwana mechanicznie za pomocą standardowego klucza nasadowego. Lewa i prawa strona mogą być przemieszczane niezależnie, dzięki czemu możliwe jest zwiększenie szczeliny po stronie wymagającej awaryjnego uwolnienia również bez zasilania elektrycznego.

Kiedy wybrać LM-200/400?

LM-200/400 jest przeznaczona dla laboratoriów, centrów R&D i działów technologicznych, które potrzebują większej obciążalności i skali procesu niż zapewniają najmniejsze walcarki laboratoryjne, ale nie wymagają jeszcze gabarytów i momentu LM-250/500.

Model dobrze odpowiada badaniom mieszanek gumowych i elastomerowych, polimerów, materiałów wysoko napełnionych oraz pracom wymagającym precyzyjnej kontroli szczeliny, temperatury, momentu i obciążenia walców.

Dla bardziej kompaktowych badań dostępna jest LM-150/320. Do badań scale-up i procesów wymagających największego momentu dostępna jest LM-250/500.

Całą rodzinę przedstawiono na stronach walcarek do polimerów i gumy oraz walcarek do gumy.

Dobór konfiguracji LM-200/400

Konfiguracja walcarki może zostać dopasowana do rodzaju materiału, wymaganego momentu, zakresu temperatury, sposobu prowadzenia mieszanki, wyposażenia pomiarowego oraz wymaganej integracji z infrastrukturą użytkownika.

Jeżeli LM-200/400 ma realizować określoną procedurę badawczą lub pracować z materiałami o wysokim oporze deformacji, skonsultuj konfigurację LM-200/400 z SiTech3D.

Inne produkty z tej kategorii   >

Walcarka laboratoryjna LM-150/320

Walcarka laboratoryjna LM-250/500

Dołożyliśmy wszelkich starań, aby informacje o naszych produktach były poprawne merytorycznie. Prosimy dane techniczne urządzeń traktować jako orientacyjne, ponieważ w sposób ciągły doskonalimy nasze produkty dostosowując je do zmieniających się technologii. Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu artykułów Kodeksu Cywilnego

X

Poproś o kontakt

Imię i nazwisko:

Nazwa Firmy

e-mail

Telefon

Treść:


chat logo
Zadzwoń
