Mikrowtryskarka MIM 11/1200 - Pneumatyczna

Wtryskarka pneumatyczna MIM-11/1200/P (Molding Injection Machine) o objętości wtrysku 5 – 11 ml jest odpowiedzią na potrzebę wytwarzania metodą wtrysku różnych próbek z tworzyw sztucznych o zmieniającej się geometrii przy zachowaniu niskich kosztów wtryskarki.

Ważną cechą wtryskarki elektrycznej jest niewielka ilość materiału koniecznego do wtrysku kształtki do przeprowadzenia badania tworzywa. Wtryskarka może być wyposażona w formy do wiosełek, beleczek, krążków i innych kształtek stanowiących próbki do badań tworzyw sztucznych metodą wtrysku. Przygotowane formy spełniają obecne normy, a także mogą być przystosowane do konkretnych potrzeb Klienta. Gotowe próbki mogą posłużyć do badań wytrzymałościowych tworzyw termoplastycznych, badań udarności według Charpy’ego, oznaczania twardości metodą Shore’a, a także do wyznaczania właściwości mechanicznych oraz modułu sprężystości np. przy rozciąganiu lub zginaniu. Co więcej, uzyskane formy świetnie sprawdzą się do badań dotyczących degradacji termicznej materiałów polimerowych oraz w wyznaczaniu skurczu przetwórczego i wtórnego kształtek.

Wtryskarka jest wyposażona w trójdzielną formę wtryskową, podział formy wtryskowej na trzy części bardzo ułatwia wyjęcie kształtki z formy.

Wtryskarka wyposażona w siłownik pneumatyczny, który pozwala kontrolować wtrysk tworzywa sztucznego. Możemy ustawiać ciśnienie wtrysku regulując ciśnienie powietrza zasilającego siłownik.

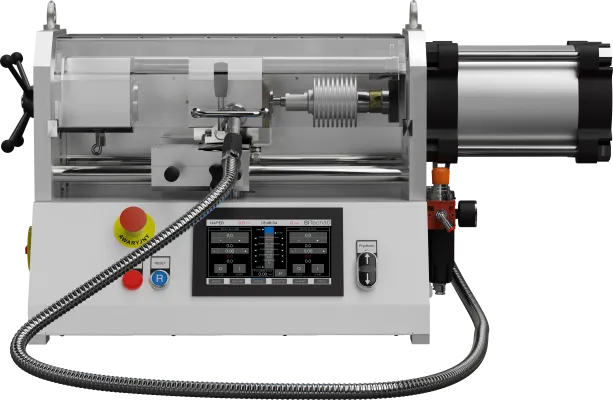

Wtryskarka pneumatyczna MIM 11/1200/P jest zbudowana w oparciu o układ dwóch pionowych płyt stanowiących razem z masywną poziomą podstawą ramę wtryskarki. Rama wtryskarki ma za zadanie przenoszenie sił, które powstają w trakcie pracy wtryskarki. Zapewnia bezpieczeństwo użytkowania oraz stanowi podstawę do montażu urządzeń wtryskarki takich jak pneumatyczny siłownik, grzanej podstawy dla form wtryskowych, cylindra wtryskowego wraz z tłokiem, osłon oraz urządzeń sterujących i obsługowych.

Wtryskarka MIM 11/1200/P jest urządzeniem o niewielkich rozmiarach o maksymalnej objętości wtrysku wynoszącej 11 ml.

Maksymalna objętość próbki:	11 ml	Regulacja temperatury formy:	Tak
Maksymalna wielkość wtrysku:	11 ml	Regulacja temperatury cylindra:	Tak
Maksymalna temperatura cylindra :	300 °C	Forma wtryskowa podstawowa [szt. 1]:	Tak
Maksymalna temperatura formy :	300 °C	Dokładność pomiaru temperatury:	± 0,3 w zakresie 20-300 ℃
Moc grzałek cylindra :	400 W	Rozdzielczość pomiaru temperatury:	0,1 w zakresie 20-300 ℃
Moc grzałek formy:	400 W	Regulacja temperatury ( stabilizacja):	Wielostrefowy PID sterujący mocą grzania
Siłownik:	pneumatyczny	Interfejs użytkownika:	Dotykowy kolorowy monitor HMI 7 cali
Skok siłownika :	100 mm	Sterowanie:	Procesor PLC pracujący w architekturze rozproszonej , wyposażony w ekran dotykowy
Maksymalna siła wtrysku :	15000 kN	Dodatkowy cylinder wtryskowy:	Nie Opcja
Maksymalne ciśnienie wtrysku:	1200 Bar	Dodatkowe formy wtryskowe :	Tak Opcja
Sterowanie siła wtrysku:	Tak [regulacja ciśnienia powietrza]	Zdalne sterowanie:	Tak Opcja
Sterowanie skokiem siłownika:	Nie	Ethernet:	Tak Opcja
Sterowanie czasem wtrysku:	Nie[ zależy od wydajności zasilania powietrzem]	Zabezpieczenie:	tak [ przeciążeniowe, przeciwzwarciowe, przeciwporażeniowe]-Wyłącznik główny oraz bezpieczeństwa

Opis wtryskarki pneumatycznej MIM 11/1200/P o objętości wtrysku 5 – 11 ml.

Próbki do badań można wytwarzać z proszków, granulatu lub za pomocą bezpośredniego transferu z wytłaczaki dwuślimakowej. Geometria próbek jest oferowana od ustalonych standardów do niestandardowych form, które można zamówić indywidualnie.

System został zaprojektowany w oparciu o wtryskarki pneumatyczne MIM 11/1200/P oraz wytłaczarkę stożkową, jako system pneumatycznego wtrysku tłokowego próbek do badań. Metoda ta pozwala radykalnie zmniejszyć, w porównaniu z konwencjonalnymi urządzeniami do formowania wtryskowego, ilość zużywanego materiału dzięki niewielkiej objętości cylindra wtryskarki. Prawie całkowity transport materiału z wytłaczarki do formy zmniejsza do minimum straty tworzywa sztucznego lub innego polimeru. Ciśnienie wtrysku wynosi 1200 barów przy objętości do 11 ml. Forma oraz cylinder wtryskarki są wyposażone w precyzyjnie regulowane dwustrefowe systemy grzewcze.

Formy, do których wtryskiwany jest roztopiony polimer są dzielone na trzy części, stanowi to znaczne ułatwienie przy wyjmowaniu próbek. Kształt próbek może być zgodny z normami lub dowolny, a jedynym ograniczeniem jest gabarytowy wymiar formy i pojemność układu wtryskowego. Formy w całości wykonujemy ze stali stopowej. Proces wtrysku jest zautomatyzowany. Dzięki mikroprocesorowemu sterownikowi PLC i specjalnemu oprogramowaniu dedykowanemu wtryskarce, można sterować siłą [ciśnieniem] wtrysku oraz temperaturami cylindra i formy.

Wyniki badań i receptury zapisywane są w pamięci USB, aby następnie przenieść je np. do arkusza kalkulacyjnego. Sterowanie urządzeniem odbywa się poprzez nowoczesny panel dotykowy. Nasza mikro wtryskarka może pracować autonomicznie lub współpracować z wytłaczarką stożkową, w której następuje uplastycznienie materiału do wtrysku.

Dołożyliśmy wszelkich starań, aby informacje o naszych produktach były poprawne merytorycznie. Prosimy dane techniczne urządzeń traktować jako orientacyjne, ponieważ w sposób ciągły doskonalimy nasze produkty dostosowując je do zmieniających się technologii. Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu artykułów Kodeksu Cywilnego

W ofercie firmy Sitech3D znajdują się, wytłaczarki laboratoryjne, jedno- i dwuślimakowe, ze ślimakami stożkowymi i równoległymi, oraz urządzenia peryferyjne. Badaniom mogą być poddawane wszelkie tworzywa sztuczne z różnymi dodatkami i wypełniaczami. Przykładowe polimery które można przetwarzać za pomocą wytłaczarek Sitech3D
PI-Poliimid TPI-Poliimid termoplastyczny PAI-Poliamidoimid	PFSA-Kwas perfluorosulfonowy PAEK-Poliaryloeteroketon PEEK-Polieteroeteroketon EAP-Polimer elektroaktywny	PFPE-Perfluorowany polieter FFKM-Kauczuk perfluorowy FFPM-Kauczuk perfluorowy
PPSU-Polisulfon fenylenu PB- Polibutylen PESU-Polieterosulfon PSU-Polisulfon	PFA-Perfluoroalkoksy MFA-Kopolimer tetrafluoroetylenu i perfluorometylowinyloeteru PVDV-Polifluorek winylidenu PTFE-Politetrafluoroetylen teflon ECTFE-Kopolimer etylenu i chlorotrifluoroetylenu PARA-Półaromatyczne poliaryloamidy PPA-Poliftalamid PVDC-Polimer chlorku poliwinylidenu	FKM-Kauczuk Fluorowy Elastomery XL-HFFR-Sieciowalny środek zmniejszający palność bez halogenowy
PC-Poliwęglan PPC-Kopolimer polipropylen PMMA-Polimetakrylan Metylowy ABS-Akrylonitryl butadien i styren PVC-Polichlorek Winylu	PBT- Politereftalan butylenu PET-Politereftalan etylenu PCM-Polymer Compound Material PA-Poliamidy UHMWPE-Polietylen o ultra wysokiej masie cząsteczkowej	EVA-Kopolimer etylenu i octanu winylu EPDM-Terpolimer etylenowo-propylenowo-dienowy EPR -Kauczuk etylenowo-propylenowy TPU - Termoplastyczny Elastomer Poliuretanowy
PS-Polistyren PVC-Polichlorek Winylu	PP- Polipropylen HDPE-Polietylen o dużej gęstości LDPE-Polietylen o małej gęstości
Polimery amorficzne	Polimery semi - krystaliczne	Elastomery
