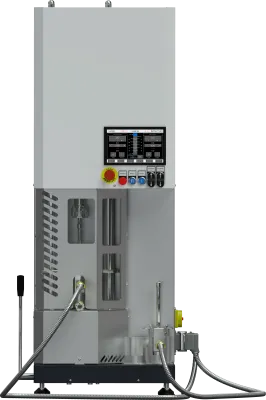

Mikro wtryskarka MIM 16/1000P - Pneumatyczna.
|
![]() ![]() ![]() |
|
| Parametr | Wartość / wykonanie |
|---|---|
| Model | MIM 16/1000/P |
| Typ urządzenia | Programowalna pneumatyczna mikrowtryskarka laboratoryjna |
| Maksymalna geometryczna objętość wtrysku | 16 ml |
| Pole czynne tłoka wtryskowego | 160 mm² |
| Użyteczny skok wtrysku | 0–100 mm |
| Nominalna siła napędu | 16 kN |
| Nominalne równoważne ciśnienie wtrysku | 1000 bar |
| Bezpośredni pomiar ciśnienia stopu | Nie w konfiguracji podstawowej |
| Parametr | Wartość / wykonanie |
|---|---|
| Rodzaj napędu | Pneumatyczny, sterowany proporcjonalnie |
| Regulacja ciśnienia napędu | Programowalna, proporcjonalna |
| Sterowanie przepływem i kierunkiem ruchu | Proporcjonalne |
| Programowanie skoku tłoka | Tak |
| Programowanie punktów przełączenia faz | Tak |
| Programowanie czasów i przebiegu cyklu | Tak |
| Receptury procesu | Tak |
| Sterownik | PLC czasu rzeczywistego, wspólna platforma programowa rodziny MIM |
| Interfejs operatora | Kolorowy panel dotykowy HMI |
| Rejestracja danych procesowych | Tak |
| Parametr | Wartość / wykonanie |
|---|---|
| Pomiar położenia tłoka | Ciągły |
| Rozdzielczość pomiaru położenia | 0,05 mm |
| Typowy błąd liniowości elementu pomiarowego położenia | ±0,25 mm |
| Powtarzalność elementu pomiarowego położenia | 0,1 mm |
| Typowy interwał pomiarowy położenia | 1 ms |
| Przeliczeniowa rozdzielczość geometryczna objętości | Około 0,008 ml na 0,05 mm przemieszczenia |
| Pomiar ciśnienia w komorze A napędu | Tak |
| Pomiar ciśnienia w komorze B napędu | Tak |
| Zakres pomiarowy ciśnień napędu | 0–10 bar |
| Odchyłka charakterystyki elementu pomiarowego ciśnienia | < ±0,5% zakresu |
| Powtarzalność elementu pomiarowego ciśnienia | < ±0,05% zakresu |
| Czas odpowiedzi wyjścia analogowego pomiaru ciśnienia | 1 ms |
| Estymacja siły pneumatycznej netto | Tak, na podstawie ciśnień w obu komorach i geometrii napędu |
| Parametr | Wartość / wykonanie |
|---|---|
| Średnica siłownika pneumatycznego | 160 mm |
| Średnica tłoczyska | 40 mm |
| Pełny skok siłownika pneumatycznego | 140 mm |
| Nominalne ciśnienie zasilania maszyny | 9 bar(g) |
| Maksymalne ciśnienie zasilania maszyny | 10 bar(g) |
| Maksymalne obliczeniowe zużycie powietrza na pełny cykl | Około 49 l/cykl powietrza swobodnego |
| Warunki obliczenia zużycia powietrza | Pełny skok 140 mm i 8 bar(g) w obu kierunkach ruchu; wartość dla objętości roboczych siłownika, przeliczona do około 1 bar abs |
| Rzeczywiste zużycie powietrza | Zależne od zaprogramowanego skoku, profilu ciśnień, przebiegu cyklu oraz objętości instalacji pneumatycznej |
| Praca z instalacją o niższym ciśnieniu | Opcjonalny układ podnoszenia ciśnienia z lokalnym zbiornikiem buforowym |
| Parametr | Wartość / wykonanie |
|---|---|
| Maksymalna temperatura cylindra | 400°C |
| Maksymalna temperatura formy | 300°C |
| Strefy grzewcze cylindra | 2 niezależnie regulowane strefy |
| Łączna moc grzałek cylindra | 500 W |
| Strefy grzewcze formy | 2 niezależnie regulowane strefy |
| Łączna moc grzałek formy | 2000 W |
| Podgrzewana podstawa cylindra | 1 niezależnie regulowana strefa, 250 W |
| Łączna moc zainstalowanych grzałek | 2750 W |
| Regulacja temperatury | Niezależna wielostrefowa regulacja PID |
| Czujniki temperatury | Pt100 klasa A wg IEC 60751, połączenie 3-przewodowe |
| Tolerancja elementu Pt100 klasy A | ±(0,15 + 0,002 × |t|)°C w zakresie obowiązywania klasy A zastosowanego wykonania czujnika |
| Rozdzielczość wskazania temperatury | 0,1°C |
| Parametr | Wartość / wykonanie |
|---|---|
| System formy | Laboratoryjna forma trzyczęściowa z wymiennymi wkładkami |
| Mechanizm wyjmowania formy z gniazda | Dźwigniowy mechanizm wspomagający wyjęcie formy |
| Rozformowanie kształtki | Trzyczęściowa konstrukcja formy ułatwiająca dostęp do kształtki i jej wyjęcie bez podważania w zamkniętym gnieździe |
| Maksymalna długość formowanej kształtki | Do 170 mm, zależnie od geometrii, objętości wtrysku i układu wlewowego |
| Maksymalna grubość kształtki | Do 10 mm dla odpowiednio dobranej geometrii; maksymalna długość i maksymalna grubość nie muszą być osiągalne jednocześnie |
| Próbka A1 | Możliwe wykonanie pełnowymiarowej geometrii wg ISO 20753 |
| Próbki A12 i A15 | Możliwe wykonanie wkładek wg ISO 20753 |
| Beleczki B1 | Możliwe wykonanie wkładki wg ISO 20753 |
| Próbki do badań zginania | Możliwe wykonanie odpowiedniej geometrii wg ISO 178 |
| Próbki do badań Charpy | Możliwe wykonanie odpowiedniej geometrii wg ISO 179-1 |
| Próbki do badań Izod | Możliwe wykonanie odpowiedniej geometrii wg ISO 180 |
| Formy wielogniazdowe | Możliwe zależnie od sumarycznej objętości kształtek, układu wlewowego i warunków przepływu |
| Kształtki niestandardowe | Wkładki projektowane według wymagań programu badawczego |
| Parametr | Wartość / wykonanie |
|---|---|
| Rejestracja danych procesowych | Tak |
| Archiwizacja receptur | Tak |
| Ethernet / LAN | Standard |
| OPC UA | Wbudowany; model wymiany danych konfigurowany do infrastruktury użytkownika |
| Integracja z siecią uczelni lub laboratorium | Tak, konfigurowana projektowo |
| Integracja z systemami nadrzędnymi | Możliwa przez uzgodnione interfejsy i model wymiany danych |
| Wi-Fi / dostęp mobilny | Opcja |
| Zdalna diagnostyka | Opcja |
| Serwer WWW | Opcja |
| UPS automatyki 24 V | Wbudowany |
| Parametr | Wartość / wykonanie |
|---|---|
| Grzany cylinder wtryskowy | Wyjmowany |
| Praca z granulatem | Tak |
| Praca z materiałem proszkowym | Możliwa zależnie od właściwości materiału i procesu |
| Transfer uplastycznionego materiału z wytłaczarki lub compoundera | Tak |
| Indywidualne wkładki form | Według programu badawczego |
| Integracja ze stanowiskiem wytłaczanie–wtrysk | Tak, jako moduł zintegrowanego stanowiska SiTech3D |
W badaniach tworzyw sztucznych sama geometria próbki to za mało. Na jej strukturę i właściwości wpływają również sposób przygotowania materiału, temperatura cylindra i formy, przebieg ruchu tłoka, obciążenie układu oraz czas kolejnych faz procesu. Dlatego MIM 16/1000/P została zaprojektowana nie tylko jako urządzenie do wykonania kształtki, lecz jako programowalne stanowisko badawcze pozwalające kontrolować, zapisywać i odtwarzać warunki jej przygotowania.
Sterownik PLC czasu rzeczywistego prowadzi zaprogramowany cykl, zapisuje receptury i rejestruje dane procesowe. Dzięki temu wyniki późniejszych badań mechanicznych, cieplnych lub fizycznych można analizować razem z informacją o warunkach, w których przygotowano daną serię próbek.
Takie podejście jest szczególnie przydatne podczas rozwoju nowych formulacji, porównywania partii materiału, badania kompozytów, recyklatów i materiałów napełnianych oraz wszędzie tam, gdzie koszt lub dostępność surowca ograniczają możliwość prowadzenia prób w skali produkcyjnej.
MIM 16/1000/P nie ogranicza użytkownika do bardzo małych próbek charakterystycznych dla części urządzeń klasy mikro. Konstrukcja oprawy formy umożliwia stosowanie wkładek dla kształtek o długości do 170 mm, dzięki czemu możliwe jest między innymi bezpośrednie formowanie pełnowymiarowej próbki wielofunkcyjnej A1.
W zależności od zastosowanej wkładki możliwe jest przygotowywanie między innymi:
Możliwe są również niestandardowe warianty geometrii bazujących na próbkach normatywnych, na przykład próbka o obrysie A1 ze zwiększoną grubością. Konstrukcja pozwala projektować kształtki o grubości do 10 mm, przy czym maksymalna długość i maksymalna grubość nie oznaczają możliwości ich jednoczesnego wykorzystania dla każdej geometrii – ograniczeniem pozostaje całkowita objętość wtrysku i droga płynięcia materiału.
Jeżeli geometria normatywna zostaje zmieniona, na przykład przez zwiększenie grubości A1, otrzymana kształtka jest próbką niestandardową i nie powinna być przedstawiana jako normatywna A1 przy deklarowaniu wyników badań zgodnych z ISO 527-2.
Pole czynne tłoka wtryskowego wynosi 160 mm², a użyteczny skok wtrysku do 100 mm. Odpowiada to maksymalnej geometrycznej objętości układu 16 ml.
Nie oznacza to jednej stałej dawki 16 ml. Ciągły pomiar położenia pozwala programować krótszy skok i dopasować rzeczywistą objętość do konkretnej formy. Jest to szczególnie istotne przy pracy z materiałami eksperymentalnymi, drogimi dodatkami lub niewielkimi partiami otrzymywanymi w procesie compoundingu.
Rozdzielczość pomiaru położenia 0,05 mm odpowiada dla układu MIM 16/1000/P geometrycznej zmianie objętości około 0,008 ml. Jest to rozdzielczość przeliczeniowa wynikająca z geometrii tłoka i czujnika położenia – nie należy jej utożsamiać z dokładnością rzeczywistej masy lub objętości uformowanej próbki.
Pneumatyka w MIM 16/1000/P jest częścią układu regulacji procesu. Ciśnienie napędu jest sterowane proporcjonalnie, podobnie jak kierunek i przepływ powietrza. Sterownik może realizować kolejne fazy cyklu na podstawie zaprogramowanych wartości, czasu i aktualnego położenia tłoka.
Użytkownik może definiować receptury zawierające między innymi zakres ruchu, punkty przełączenia faz, czasy procesu, nastawy napędu i temperatury. Pozwala to wracać do wcześniej opracowanego procesu oraz porównywać serie wykonane według tej samej receptury.
Położenie tłoka jest mierzone w sposób ciągły. Układ pomiarowy zapewnia rozdzielczość 0,05 mm, typowy błąd liniowości ±0,25 mm oraz powtarzalność 0,1 mm.
Niezależnie mierzone są również ciśnienia w obu komorach siłownika pneumatycznego. Dzięki temu sterownik może nie tylko rejestrować przebieg ciśnień, lecz także obliczać estymowaną siłę pneumatyczną netto z uwzględnieniem geometrii napędu.
Estymacja siły nie jest bezpośrednim pomiarem za pomocą czujnika siły, a równoważnego ciśnienia wtrysku nie należy utożsamiać z pomiarem ciśnienia stopu w cylindrze lub gnieździe formy. Takie rozróżnienie jest szczególnie ważne w zastosowaniach badawczych.
Nominalna klasa siły napędu wynosi 16 kN. Przy polu czynnym tłoka 160 mm² odpowiada to nominalnemu równoważnemu ciśnieniu około 1000 bar.
Połączenie 16 ml dostępnej objętości z ciśnieniem równoważnym 1000 bar daje MIM 16/1000/P szerokie okno zastosowań – od małych próbek wykonywanych z ograniczonej ilości materiału po pełnowymiarowe kształtki wymagające stosunkowo długiej drogi płynięcia.
Cylinder wtryskowy może pracować w temperaturze do 400°C, natomiast forma do 300°C. Łączna moc zainstalowanych układów grzewczych wynosi 2750 W: 500 W dla cylindra, 2000 W dla formy oraz 250 W dla grzanej podstawki cylindra i dyszy.
Temperatura jest regulowana wielostrefowo za pomocą algorytmów PID. Do pomiaru stosowane są czujniki Pt100 klasy A według IEC 60751 w układzie 3-przewodowym, a rozdzielczość toru pomiarowego wynosi 0,1°C.
Klasa A określa tolerancję samego czujnika zgodnie z IEC 60751. Nie należy utożsamiać jej ani rozdzielczości 0,1°C z dokładnością całego procesu cieplnego, która zależy także od miejsca montażu czujnika, konstrukcji formy, bezwładności cieplnej i warunków wymiany ciepła.
MIM 16/1000/P może pracować autonomicznie. Materiał w postaci granulatu lub odpowiednio przygotowanego proszku może być umieszczany bezpośrednio w grzanym cylindrze.
Drugim wariantem jest transfer już uplastycznionego materiału z wytłaczarki lub compoundera. Pozwala to przejść od przygotowania nowej formulacji bezpośrednio do wykonania próbki bez konieczności chłodzenia, granulowania i ponownego uplastyczniania materiału.
Ma to szczególne znaczenie w pracach nad nowymi kompozycjami, dodatkami funkcjonalnymi, recyklatami i materiałami wytwarzanymi w niewielkiej ilości.
MIM 16/1000/P zapisuje receptury i dane procesu, dzięki czemu urządzenie może funkcjonować nie tylko jako samodzielna maszyna, ale jako źródło informacji w cyfrowym środowisku badawczym.
Ethernet jest standardowym interfejsem komunikacyjnym. Serwer OPC UA jest wbudowany w platformę sterowania. Jego wykorzystanie wymaga konfiguracji odpowiedniej do konkretnego modelu współpracy – między innymi uzgodnienia zestawu udostępnianych zmiennych, struktury danych, adresacji, praw dostępu i zasad obowiązujących w sieci użytkownika.
Pozwala to projektowo integrować urządzenie z infrastrukturą uczelni, laboratorium lub działu R&D oraz z systemami nadrzędnymi, takimi jak LIMS, SCADA lub BMS, jeżeli ich architektura i dostępne interfejsy na to pozwalają.
Automatyka 24 V posiada wbudowane podtrzymanie UPS. Przy zaniku zasilania sieciowego sterowanie pozostaje aktywne przez czas potrzebny do obsługi bieżącej operacji, zapisania danych i kontrolowanego zatrzymania stanowiska.
Podtrzymanie dotyczy automatyki sterującej, a nie głównych obwodów grzejnych. Jego zadaniem jest przede wszystkim uniknięcie niekontrolowanej utraty danych i stanu procesu podczas przerwy w zasilaniu.
MIM 16/1000/P może rozpocząć pracę jako autonomiczne stanowisko, a następnie zostać włączona jako moduł wtryskowy do kompletnego systemu SiTech3D łączącego przygotowanie materiału, wytłaczanie i wykonanie kształtek badawczych.
W takim układzie można analizować cały ciąg technologiczny – od mieszania i uplastyczniania formulacji, poprzez historię termiczną i mechaniczną materiału, aż do warunków formowania gotowej próbki.
Zobacz laboratoryjne stanowiska do wytłaczania oraz wtrysku kształtek do badań.
MIM 16/1000/P łączy objętość do 16 ml z nominalnym równoważnym ciśnieniem 1000 bar. Jest szczególnie interesująca wtedy, gdy potrzebna jest możliwość wykonywania zarówno niewielkich, jak i pełnowymiarowych próbek przy jednoczesnym zachowaniu większego zapasu ciśnienia równoważnego niż w modelu 20 ml.
Jeżeli głównym wymaganiem jest większa objętość formy, rozbudowany układ wlewowy albo kilka gniazd, należy rozważyć MIM 20/800/P.
Porównaj pneumatyczne mikrowtryskarki laboratoryjne SiTech3D.
Tak. Konstrukcja formy umożliwia stosowanie wkładki dla próbki A1 o długości do 170 mm. Ostateczna konfiguracja wlewu i parametry procesu są dobierane do przetwarzanego materiału.
Tak. Możliwe jest zaprojektowanie niestandardowej kształtki bazującej na obrysie A1 i mającej zwiększoną grubość. Taka próbka nie jest jednak normatywną A1. Dostępna grubość zależy również od całkowitej objętości kształtki i układu wlewowego.
Nie. 170 mm określa dostępny wymiar długości, a 10 mm maksymalną możliwą grubość odpowiednio zaprojektowanej kształtki. Jednoczesne wykorzystanie obu wartości jest ograniczone maksymalną objętością 16 ml i warunkami przepływu materiału.
Jest to nominalne równoważne ciśnienie wynikające z nominalnej siły napędu i pola czynnego tłoka wtryskowego. Nie jest to bezpośredni pomiar ciśnienia stopu.
Tak. Materiał może być przygotowywany bezpośrednio w grzanym cylindrze. Możliwy jest również transfer uprzednio uplastycznionego stopu z wytłaczarki lub compoundera.
Tak. Ethernet oraz wbudowany serwer OPC UA umożliwiają integrację sieciową. Konkretna wymiana danych wymaga konfiguracji zgodnej z infrastrukturą, modelem komunikacji i polityką bezpieczeństwa danej jednostki.
Tak. Urządzenie może zostać wykorzystane jako moduł wtryskowy zintegrowanego stanowiska SiTech3D obejmującego przygotowanie materiału, wytłaczanie, transfer stopu i wykonanie próbek.
