Laboratoryjne linie z wytłaczarkami jedno i dwuślimakowymi > Przykładowe konfiguracje laboratoryjnych linii do wytłaczania

Programowany nóż obrotowy N 100 z panelem sterowania oraz przenośnikiem taśmowym oraz czujnikami cięcia.

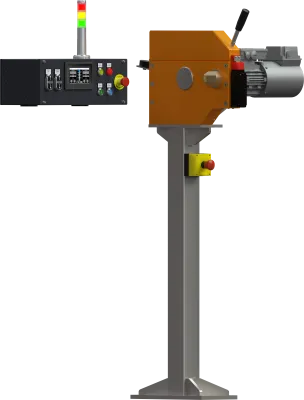

Programowany nóż obrotowy N 100 z panelem sterowania.

Nóż obrotowy N 100 przeznaczony do cięcia profili

Nóż obrotowy N-100 przeznaczony jest do cięcia materiałów w postaci profili litych lub rurek.

Ważną cechą naszego noża obrotowego jest programowany cyfrowo napęd w postaci silnika asynchronicznego pracującego w trybie (serwo) lub silnika synchronicznego. Zastosowanie odpowiedniego napędu pozwala programować cykle pracy noża. Praktyczna korzyść z zastosowania takiego rozwiązania polega na tym, że możemy ciąć precyzyjne krótkie odcinki z zachowaniem wysokiej precyzji i powtarzalności.

Nóż może wykonać maksymalnie 100 precyzyjnych cieć w czasie jednej minuty. Długość ciecia jest regulowana bezstopniowo i synchronizowana z linią produkcyjną. Nóż jest sterowany za pomocą procesora PLC oraz ekranu dotykowego dedykowanego do linii produkcyjnej, w której jest zainstalowany. W przypadku instalacji w linii do wytłaczania, która pochodzi od innego producenta nóż będzie wyposażony we własny sterownik PLC z dotykowym panelem operatora (HMI).

Nóż jest zaprojektowany w taki sposób, że może być montowany w dowolnej linii do wytłaczania [np. rurek, filamentów, peletów]. Można też nóż zintegrować z odciągiem gąsienicowym OG-400 lub OG-600 uzyskując precyzyjne narzędzie do cięcia rurek medycznych. Możliwe są też inne zastosowania tego urządzenia w liniach do wytłaczania produktów z tworzyw sztucznych.
Nóź jest wyposażony w łatwe do wymiany narządzie do prowadzenia ciętych profili. Narzędzie może prowadzić 1 do 4 profili w zależności od średnicy i twardości. Może też być w łatwy sposób dostosowane do nowych profili.

Moc silnika napędowego noża obrotowego - silnik asynchroniczny:	0,75 kW	Cyfrowa synchronizacja cykli ciecia noża:	Tak
Moc silnika napędowego noża obrotowego - silnik synchroniczny [servo]:	1.1 kW	Programowanie wszystkich funkcji noża tnącego z poziomu jednego zintegrowanego panelu dotykowego:	Tak
Maksymalna ilość cięć na minutę:	100	Rodzaj noża [wymienny , standardowy]:	Tak
Maksymalna średnica cięcia rurek miękkich:	2 x 20 mm	Możliwość synchronizacji z urządzeniami innych producentów:	Opcja
Maksymalna średnica cięcia filamentów miękkich:	4 x 8 mm	Bezprzewodowe sterowanie z poziomu tabletu:	Opcja
Pozycjonowanie noża w każdym cyklu:	Tak	zapis receptur w pamięci:	Tak
Programowana długość cięcia :	Tak	System bezpieczeństwa zgodny z obowiązującymi normami:	Tak
Moment obrotowy noża:	30 Nm	Zabezpieczenie hasłami:	Tak
Sposób montażu niezależny [dopasowany do zastosowania w linii]:	Opcja	Identyfikacja błędów :	Tak
Sposób montażu zintegrowany z odciągiem OG-400 lub OG-600 :	Tak	Wyświetlacze HMI:	Tak
Odprowadzenie ścinek :	Tak	Sterowanie PLC:	Tak
Wymienna wkładka prowadząca dostosowana do ciętych profili:	Tak	Elektroniczne zabezpieczenia przeciążeniowe oraz inne wymagane:	Tak

Obrotowe noże tnące N-100 w liniach do wytłaczania – precyzyjne cięcie i wysoka wydajność produkcji.

Obrotowe noże tnące są jednym z elementów wyposażenia linii do wytłaczania tworzyw sztucznych. Odpowiadają za precyzyjne, szybkie i powtarzalne cięcie wyrobów ciągłych, takich jak rury, profile, węże czy elementy techniczne. Wysoka jakość układu tnącego ma bezpośredni wpływ na estetykę produktu, dokładność długości oraz efektywność całego procesu produkcyjnego.

Czym są obrotowe noże tnące i jak działają?

Obrotowe noże tnące to urządzenia wykorzystujące wirujące ostrza, które przecinają wyrób w ruchu ciągłym lub w sposób zsynchronizowany z prędkością linii do wytłaczania. W trybie zsynchronizowanym nóż wykonuje powtarzalne cykle cięcia z pozycjonowaniem noża dla każdego cięcia. Obrotowe noże umożliwiają:

cięcie bez zatrzymywania linii,
wysoką precyzję długości,
gładką i estetyczną krawędź cięcia,
pracę przy dużych prędkościach produkcyjnych.

Systemy te są stosowane w nowoczesnych, zautomatyzowanych liniach produkcyjnych.

Rola obrotowych noży tnących w liniach do wytłaczania.

W procesie wytłaczania, gdzie materiał opuszcza głowicę w sposób ciągły, precyzyjne cięcie końcowe jest jednym z ważnych etapów. Obrotowe noże tnące:

zapewniają powtarzalność długości odcinków,
minimalizują straty materiałowe,
umożliwiają automatyzację procesu,
poprawiają wydajność i ergonomię pracy.

Dzięki synchronizacji z odciągami gąsienicowymi lub kablowymi, możliwe jest dokładne dopasowanie momentu cięcia do prędkości przesuwu wyrobu. Noże obrotowe mogą też być wyposażone w czujniki cięcia zamontowane np. na przenośniku taśmowym.

Budowa obrotowych noży tnących.

Konstrukcja obrotowych noży tnących jest projektowana z myślą o trwałości, bezpieczeństwie i precyzji. Do podstawowych elementów należą:

wirujące ostrza tnące – wykonane z hartowanej stali lub węglików spiekanych,
napęd obrotowy – zapewniający stabilną i powtarzalną prędkość,
osłony bezpieczeństwa – chroniące operatora,
układ sterowania – zintegrowany z linią do wytłaczania.

Nowoczesne systemy tnące pozwalają na szybką wymianę ostrzy oraz łatwą regulację parametrów pracy.

Wpływ obrotowych noży tnących na jakość produktu.

Precyzyjna praca obrotowych noży tnących przekłada się bezpośrednio na:

dokładność długości odcinanych elementów,
jakość i gładkość krawędzi,
ograniczenie zadziorów i deformacji,
powtarzalność parametrów produkcyjnych.

Wysokiej jakości ostrza oraz stabilna konstrukcja pozwalają zachować stałe parametry cięcia nawet przy intensywnej eksploatacji.

Obrotowe noże tnące a automatyzacja linii produkcyjnych.

W nowoczesnych liniach do wytłaczania obrotowe noże tnące są w pełni zintegrowane z systemami automatyki. Umożliwiają:

programowanie długości cięcia,
synchronizację z odciągami i wytłaczarką,
rejestrację danych produkcyjnych,
szybkie przezbrojenia pod różne wyroby.

Takie rozwiązania zwiększają elastyczność produkcji i ograniczają ryzyko błędów operatorskich.

Bezpieczeństwo i eksploatacja.

Obrotowe noże tnące muszą spełniać rygorystyczne normy bezpieczeństwa. Stosuje się:

osłony ochronne,
blokady bezpieczeństwa,
systemy awaryjnego zatrzymania,
łatwy dostęp serwisowy.

Regularna konserwacja i wymiana ostrzy pozwalają utrzymać wysoką jakość cięcia i wydłużyć żywotność urządzenia. Obrotowe noże tnące są nieodzownym elementem nowoczesnych linii do wytłaczania. Zapewniają precyzyjne, szybkie i powtarzalne cięcie, co przekłada się na wysoką jakość wyrobów i efektywność produkcji. Inwestycja w zaawansowane technologicznie systemy tnące pozwala producentom sprostać rosnącym wymaganiom rynku oraz zwiększyć konkurencyjność zakładu.

Ważne cechy użytkowe noża obrotowego do cięcia profili.

Wysoka liczba cięć na minutę.
Programowane każde cięcie.
Łatwo wymienne wkładki prowadzące profile.
Możliwość programowania długości ciecia lub sekwencji cięć o różnej długości.
Własny sterownik PLC z ekranem dotykowym.
Wykorzystanie łatwo dostępnych wymiennych noży.
Wspólpraca z czujnikami oraz możliwość sterowania innymi urządzeniami.

Dołożyliśmy wszelkich starań, aby informacje o naszych produktach były poprawne merytorycznie. Prosimy dane techniczne urządzeń traktować jako orientacyjne, ponieważ w sposób ciągły doskonalimy nasze produkty dostosowując je do zmieniających się technologii. Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu artykułów Kodeksu Cywilnego
