Wytłaczarka do filamentów LE-1SF 32 mm

Wytłaczarka do filamentów LE-1SF 32 mm

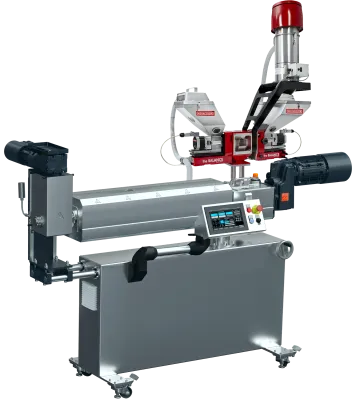

LE-1SF 32 mm to jednoślimakowa wytłaczarka przeznaczona do produkcji filamentów dla technologii druku 3D. Urządzenie zostało opracowane na bazie wytłaczarki uniwersalnej LE-1S 32 mm, ale jego konstrukcję i oprogramowanie dostosowano do specyfiki procesów filamentowych, w których kluczowe znaczenie mają wysoka jednorodność mechaniczna i termiczna stopu, stabilność ciśnienia, powtarzalność dozowania oraz możliwość szybkiego przezbrajania linii.

W praktyce LE-1SF 32 mm nie jest wyłącznie klasyczną laboratoryjną wytłaczarką jednoślimakową, lecz wyspecjalizowaną platformą procesową dla producentów filamentów, laboratoriów materiałowych i działów R&D rozwijających nowe formulacje do druku 3D. Urządzenie dobrze sprawdza się zarówno przy opracowywaniu nowych receptur, jak i przy produkcji krótkich serii filamentów testowych lub wdrożeniowych.

Zastosowanie urządzenia

LE-1SF 32 mm przeznaczona jest do wytłaczania filamentów z szerokiej grupy polimerów oraz ich kompozytów, w tym materiałów jedno- i wielokolorowych, formulacji modyfikowanych dodatkami funkcjonalnymi oraz materiałów wymagających bardzo stabilnego procesu uplastyczniania. W praktyce urządzenie może być wykorzystywane do rozwoju nowych materiałów do druku 3D, testowania dodatków i pigmentów, optymalizacji receptur oraz walidacji warunków procesu przed wdrożeniem do większej skali.

Szczególne znaczenie ma możliwość pracy z polimerami powszechnie stosowanymi w technologii filamentowej, w tym z PLA, dla którego dostępny jest specjalistyczny ślimak dostosowany do właściwości tego materiału. Dzięki temu urządzenie lepiej odpowiada na realne potrzeby producentów filamentów niż standardowa wytłaczarka ogólnego przeznaczenia.

Podstawa konstrukcyjna i zakres konfiguracji

Wytłaczarka posiada cylinder i ślimak o średnicy 32 mm oraz długości L/D 32 lub 36. Taka konfiguracja zapewnia dobre warunki do topienia, uplastyczniania i homogenizacji materiału, przy jednoczesnym zachowaniu kompaktowej skali urządzenia. Z punktu widzenia procesów filamentowych oznacza to możliwość uzyskania stabilnego i dobrze wymieszanego stopu, co ma kluczowe znaczenie dla jakości średnicy, powierzchni i właściwości mechanicznych filamentu.

W porównaniu ze standardową platformą LE-1S 32 mm model LE-1SF został rozbudowany o elementy szczególnie istotne w linii do produkcji filamentu. Obejmują one nowy modułowy cylinder, zestaw nowych ślimaków barierowych, współpracę z pompą tworzywa, rozbudowane funkcje sterowania oraz dostosowanie do różnych systemów dozowania materiałów i dodatków.

Modułowy cylinder i szybkie czyszczenie ślimaka

Jedną z najważniejszych cech konstrukcyjnych LE-1SF 32 mm jest nowy modułowy cylinder, którego konfiguracja może być zmieniana przez użytkownika. Rozwiązanie to zwiększa elastyczność stanowiska i pozwala lepiej dopasować układ uplastyczniający do rodzaju przetwarzanego materiału oraz celu prowadzonego procesu.

Wytłaczarka posiada również możliwość obrócenia cylindra w poziomie w celu szybkiej wymiany lub wyczyszczenia ślimaka bez konieczności demontażu dozowników. W praktyce jest to bardzo istotne w pracy nad filamentami, gdzie częste zmiany koloru, dodatków lub typu polimeru wymagają krótkich przestojów i sprawnego przygotowania urządzenia do kolejnej serii prób.

Ślimaki barierowe i konfiguracja dla PLA

W LE-1SF 32 mm dostępny jest zestaw nowych ślimaków barierowych zaprojektowanych zgodnie z aktualną wiedzą procesową i potrzebami producentów filamentów. Zastosowanie odpowiedniej geometrii ślimaka ma bezpośredni wpływ na jakość uplastycznienia, homogenizację stopu, stabilność ciśnienia oraz powtarzalność procesu.

Szczególne znaczenie ma dostępność specjalistycznego ślimaka dostosowanego do właściwości polimeru PLA. W praktyce PLA jest jednym z najczęściej stosowanych materiałów do produkcji filamentów, a jego poprawne przetwarzanie wymaga dobrze dobranych warunków cieplnych i odpowiedniej geometrii układu uplastyczniającego. Z tego względu możliwość zastosowania ślimaka zoptymalizowanego pod PLA stanowi realną przewagę użytkową urządzenia.

Homogenizacja stopu i jakość filamentu

W procesie produkcji filamentów kluczowe znaczenie mają jakość uplastycznienia materiału oraz jego homogenizacja. Dobra jakość filamentu wymaga dostarczenia do dyszy stopu o bardzo wysokiej jednorodności mechanicznej i termicznej, ponieważ nawet niewielkie wahania temperatury, składu lub ciśnienia mogą wpływać na stabilność średnicy, jakość powierzchni oraz powtarzalność właściwości użytkowych gotowego produktu.

Z punktu widzenia procesu szczególne znaczenie mają zarówno mechanizmy mieszania dyspersyjnego, odpowiadające za poprawę rozproszenia dodatków i pigmentów, jak i mieszania dystrybucyjnego, które odpowiada za wyrównanie składu oraz temperatury stopu. To właśnie dlatego sekcja mieszająca ślimaka oraz współpraca układu uplastyczniającego z pompą tworzywa i systemami dozowania mają tak duże znaczenie w linii do produkcji filamentu.

Współpraca z dozownikami i tryby karmienia

Wytłaczarka została dostosowana do współpracy z dozownikami grawimetrycznymi granulek, proszków oraz płynów. Dzięki temu może być wykorzystywana nie tylko do przetwarzania materiału bazowego, ale również do opracowywania formulacji zawierających dodatki barwiące, napełniacze, modyfikatory właściwości lub dodatki specjalistyczne.

Użytkownik może wybrać jeden z trybów karmienia wytłaczarki: zalewowy lub głodowy. Taka elastyczność ma duże znaczenie w pracy z różnymi materiałami oraz przy optymalizacji stabilności procesu. W praktyce umożliwia dostosowanie warunków zasilania do charakterystyki surowca i oczekiwanego przebiegu procesu, co jest szczególnie ważne w przypadku materiałów o zmiennej sypkości, różnych formach podania i złożonych formulacjach.

Praca z pompą tworzywa lub bez pompy

LE-1SF 32 mm została dostosowana do łatwej zmiany konfiguracji pracy z pompą tworzywa lub bez pompy. W procesach filamentowych współpraca z pompą tworzywa ma bardzo duże znaczenie, ponieważ pomaga ograniczać wahania przepływu i ciśnienia, co bezpośrednio przekłada się na stabilność procesu oraz jakość geometryczną filamentu.

Jednocześnie możliwość pracy bez pompy zwiększa elastyczność stanowiska i pozwala użytkownikowi dostosować konfigurację linii do konkretnego materiału, wymagań procesu i celu testów. Taka architektura urządzenia sprawia, że LE-1SF 32 mm może pełnić zarówno funkcję narzędzia rozwojowego, jak i praktycznej linii do krótkich serii materiałów filamentowych.

Oprogramowanie i korekcja dozowania

Program sterowania zachowuje sprawdzone funkcjonalności platformy LE-1S, ale został wyposażony w dodatkowe funkcje wspierające produkcję filamentów i pracę całej linii. Szczególnie ważne są rozwiązania umożliwiające współpracę z pompą tworzywa oraz systemami dozowania grawimetrycznego, a także funkcje wspierające operatora przy częstych zmianach przetwarzanego polimeru.

Istotną cechą urządzenia jest również możliwość korygowania minimalnych błędów dozowania dozowników granulatów oraz dodatków. W praktyce oznacza to lepszą stabilność składu formulacji i większą powtarzalność procesu, co ma bezpośredni wpływ na jakość i jednorodność filamentu.

Wersja prawo- i lewostronna

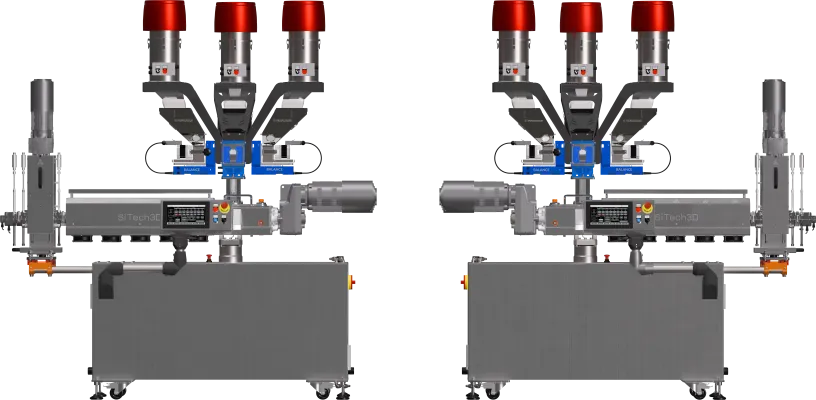

LE-1SF 32 mm jest dostępna w wersjach prawo- i lewostronnej. Rozwiązanie to umożliwia bardziej elastyczne projektowanie stanowiska oraz, w określonych układach organizacyjnych, obsługę dwóch linii przez jednego operatora. Z punktu widzenia użytkownika przemysłowego ma to znaczenie zarówno ergonomiczne, jak i organizacyjne.

Parametry techniczne i możliwości badawcze

Urządzenie oferuje średnicę ślimaka 32 mm, długość L/D 32-36, maksymalny moment obrotowy 360 Nm oraz moc modułu napędowego 7,5 kW. Maksymalna temperatura pracy układu uplastyczniającego wynosi do 400 ℃ dla stali azotowanej oraz do 270 ℃ dla wykonania ze stali kwasoodpornej. Wytłaczarka posiada strefowy system chłodzenia cylindra, chłodzenie wodne strefy karmienia, pomiar i regulację temperatury każdej strefy cylindra i głowicy, pomiar momentu obrotowego ślimaka, pomiar ciśnienia i temperatury materiału oraz zapis i archiwizację danych pomiarowych i receptur.

W zależności od konfiguracji urządzenie może być również wyposażone w system odgazowania, dozowanie płynów do zasypu, dozowanie płynów i gazów do cylindra pod ciśnieniem, WiFi i sterowanie z tabletu, zdalny nadzór i diagnozę serwisową oraz opcjonalny pomiar zużycia energii elektrycznej. Taki zakres wyposażenia dobrze odpowiada potrzebom laboratoriów oraz producentów prowadzących zaawansowane badania nad filamentami i formulacjami do druku 3D.

LE-1SF 32 mm jako platforma rozwoju filamentów

Największą wartością LE-1SF 32 mm jest połączenie sprawdzonej bazy technologicznej LE-1S 32 mm z rozwiązaniami rozwiniętymi bezpośrednio pod potrzeby producentów filamentów. Dotyczy to zarówno konstrukcji mechanicznej, jak i ślimaków, sterowania, współpracy z dozownikami oraz organizacji całej linii.

Dzięki temu urządzenie stanowi nie tylko wytłaczarkę do produkcji filamentu, ale rzeczywiste narzędzie do rozwoju nowych materiałów, testowania dodatków, optymalizacji stabilności procesu i skracania czasu wdrażania nowych produktów na rynek druku 3D.
