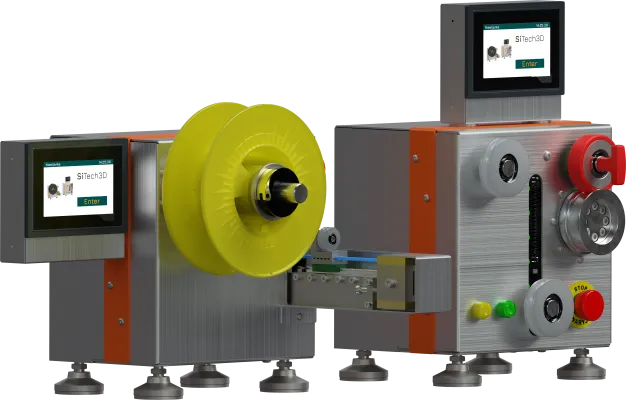

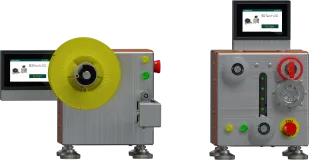

Nawijarka z układaczem krokowym odciągi miniaturowe.

Nawijarki z cyfrowym układaczem SW-200/50 oraz SW-200/25 oraz uniwersalne odciągi rolkowe OR-60/50 raz OR-60/25 tworzą kompletny zestaw urządzeń. Zapewniają one transport oraz precyzyjne nawijanie wytłaczanego profilu na szpule. Jeżeli urządzenia pracują razem w linii badawczej są sterowane z jednego ekranu dotykowego. Opcjonalnie każde z urządzeń może być sterowane z własnego ekranu dotykowego.

Nawijarki i odciąg są przeznaczone do pracy w liniach mini lab wytłaczających profile.

Nawijarki są wyposażone w cyfrowy układacz napędzany silnikiem krokowym.

Nawijarki współpracują z odciągiem rolkowym który jest wyposażony w kompensator siły naciągu zapewniając stały naciąg.

Nawijarka z układaczem cyfrowym [Silnik krokowy 3d] Mini		SW-200/50	SW-200/25
Maksymalna prędkość nawijania	[m/min]	50	25
Minimalna prędkość nawijania	[m/min]	5	2,5
Max szerokość szpuli	[mm]	80	80
Max. średnica nawoju na szpuli	[mm]	200	200
Min. średnica nawoju na szpuli	[mm]	90	90
Mocowanie szpuli mechaniczne [szybkie zaciski mechaniczne]		Tak	Tak
Zakres szerokości nawijanego profilu	[mm]	[0,1-3,0]	[0,1-3,0]
Krotność szerokości nawijanego profilu		x3	x3
Ustawianie średnicy filamentu oraz szerokości szpuli [cyfrowe]		Tak	Tak

Maksymalne obroty szpuli	[n-1/min]	400	400
Max. moment obrotowy	[Nm.]	0,9	1,8
Max. siła naciągu	[N]	20	40
Moc silników napędowych	[KW]	0,12	0,12

Cyfrowy pomiar prędkości		Tak	Tak
Cyfrowy programowany licznik metrów		Nie	Nie
Cyfrowy sterownik PLC		Tak	Tak
Dotykowy ekran operatora		Tak	Tak
Układacz cyfrowy -silnik krokowy		Tak	Tak
System bezpieczeństwa		Tak	Tak
Cyfrowa magistrala komunikacyjna		Tak	Tak
Możliwość pracy autonomicznej		Tak	Tak
Możliwość pracy z innymi liniami		Tak	Tak


Programowany odciąg rolkowy Mini		OR-60/50	OR-60/25
Średnica rolki ciągnącej	[mm]	60	60
Szerokość robocza rolki ciągnącej	[mm]	20	20
Średnica rolki dociskowej	[mm]	60	60
Maksymalna prędkość liniowa	[m/min]	50	25
Moc silnika napędowego[ silniki cyfrowy BLDC ]	[kW]	0,12	0,12
Max. moment obrotowy	[Nm.]	0,9	1,8
Max. siła uciągu	[N]	30	60
Moc silników napędowych	[KW]	0,12	0,12
Dotykowy ekran operatora [HMI]		Tak	Tak

Cyfrowy pomiar prędkości		Tak	Tak
Cyfrowy programowany licznik metrów		Tak	Tak
Cyfrowy sterownik PLC		Tak	Tak
Dotykowy ekran operatora		Tak	Tak
System bezpieczeństwa		Tak	Tak
Cyfrowa magistrala komunikacyjna		Tak	Tak
Możliwość pracy autonomicznej		Tak	Tak
Możliwość pracy z innymi liniami		Tak	Tak

Nawijarka z cyfrowym układaczem SW-200/50 oraz SW-200/25.

Nawijarka umożliwia nawijanie profilu w ciągu technologicznym. Nawijarka jest przystosowana do nawijania produktu na szpule o średnicy 200 [mm].
Mechanizm mocowania szpul wyposażony jest w łatwe w obsłudze zaciski. Szpula nawijarki napędzana jest poprzez nowoczesny cyfrowy napęd. Do układania profilu na szpuli zastosowano cyfrowy układacz napędzany silnikiem krokowym. Zastosowanie cyfrowego układacza rozszerza funkcje nawijarki i umożliwia programowanie takich funkcji jak: średnica nawijanego profilu, szerokość szpuli, pozycje układacza do zmiany szpuli. Nawijarka ściśle współpracuje z obciągiem rolkowym poprzez cyfrowy system sterowania zapewniając stabilny naciąg profilu poprzez funkcje kompensacji siły naciągu
Wszystkie funkcje nawijarki są sterowane z niezależnego dotykowego panelu operatora wyposażonego w cyfrowy sterownik PLC. Dzięki temu urządzenie może pracować niezależnie lub w linii. Zastosowanie ekranu dotykowego ułatwia obsługę, ponieważ operator nie jest zmuszony podchodzić do głównego panelu operatora.

Uniwersalny odciąg rolkowy OR-60/50 raz OR-60/25.

Odciąg rolkowy zapewnia transport wytłaczanego (ekstrudowanego) profilu. Odciąg rolkowy jest rozwiązaniem uniwersalnym, ponieważ umożliwia transport profili o różnych przekrojach poprzecznych. Odciąg jest istotnym elementem linii, ponieważ często odpowiada za dokładność wymiarową profilu. Precyzyjne sterowanie prędkością liniową pozwala na bardzo dokładną regulację wymiarów profilu. Odciąg rolkowy może współpracować z urządzeniem pomiarowym. Wyniki pomiaru średnicy są analizowane przez cyfrowy system sterowania linią. Dzięki temu prędkość odciągu może być regulowana w taki sposób, aby zapewnić niezmienność wymiarową wytłaczanego profilu. Odciąg jest wyposażony w nowoczesny cyfrowy napęd BLDC, który zapewnia niezawodną i stabilną pracę. Odciąg wyposażony jest w system bezpieczeństwa.
Wszystkie funkcje odciągu są sterowane z niezależnego dotykowego panelu operatora [urządzenie dzięki temu może pracować niezależnie od linii] oraz panelu głównego linii.
Nawijarki z cyfrowym układaczem NK-200/50 oraz NK-200/25 oraz uniwersalne odciągi rolkowe OR-60/50 raz OR-60/25 tworzą kompletny zestaw urządzeń. Zapewniają one transport oraz precyzyjne nawijanie wytłaczanego profilu na szpule. Jeżeli urządzenia pracują razem w linii badawczej są sterowane z jednego ekranu dotykowego. Opcjonalnie każde z urządzeń może być sterowane z własnego ekranu dotykowego.

Dołożyliśmy wszelkich starań, aby informacje o naszych produktach były poprawne merytorycznie. Prosimy dane techniczne urządzeń traktować jako orientacyjne, ponieważ w sposób ciągły doskonalimy nasze produkty dostosowując je do zmieniających się technologii. Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu artykułów Kodeksu Cywilnego
