Nawijarki do żyłek, taśm lub rurek przeznaczone dla linii wytłaczarkowych > Nawijarki jedno i dwuwrzecionowe oraz magazyny wytłaczanych profili

Magazyn - kompensator siły naciągu

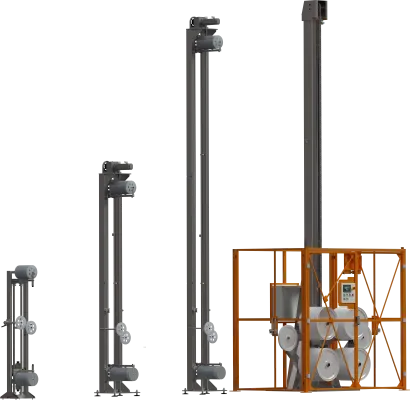

Magazyny dla wytłaczanych profili o pojemności od 30-250m

PIONOWY MAGAZYN - KOMPENSATOR SIŁY NACIĄGU STOSOWANY W LINIACH DO WYTŁACZANIA.

Kompensator [magazyn] pionowy jest w istocie magazynem wytłaczanego profilu, który magazynuje profil w trakcie wymiany szpul na nawijarce dwuwrzecionowej. Kompensator pozwala operatorowi na łatwą zmianę szpuli NAWIJARKI bez konieczności przerywania procesu wytłaczania.

Kompensatory przeznaczone do linii wytłaczarkowych mogą zmagazynować następujące ilości filamentu, przewodu, profilu lub rurki.

MB-30 - 30 m, MB-40 - 40 m, MBX-52 - 52 m, MBX-72 -72 m, MBX-200 - 200 m, MBX-250 - 250 m.

Kluczowym elementem wyposażenia kompensatora jest laserowy miernik położenia ruchomych rolek. Miernik położenia, pozwala na precyzyjną współpracę z nawijarkami eliminującą pulsację naciągu w procesie nawijania wytłaczanego profilu oraz zapewnia możliwość regulacji siły naciągu profilu w dużym zakresie. Uzupełnieniem systemu pomiarowego są tensometry mierzące siłę naciągu na wejściu i wyjściu z magazynu.

Najbardziej pojemne magazyny oferują pojemność 200 - 250 m , mogą pracować z prędkościami do 200 m/min. Magazyny są zaprojektowane do pacy w liniach do produkcji przewodów elektrycznych, kabli światłowodowych, filamentów, rurek, taśm oraz innych profili. Z tego powodu wyposażone są bardzo precyzyjny mechanizm kontroli naciągu. Magazyny są dostosowywane do współpracy z nawijarkami odbiorczymi lub urządzeniami zdawczymi.

Magazyny MB kontrolują siłę naciągu grawitacyjnie.
Magazyny MBX mogą pracować w dwóch trybach kontrolując siłę naciągu grawitacyjnie lub dynamicznie z wyjątkiem MB-200, który pracuje wyłącznie w trybie dynamicznym.

Magazyn [ kompensator siły naciągu]	Model	MB-30	MB-40	MBX-52	MBX-72	MBX-150	MBX-200	MBX-250

Pojemność magazynu	[m]	30	40	52	72	150	200	250
Średnica profilu	[mm]	1-6	1-6	1-6	1-6	1-6	2-12	1-6
Wysokość osi linii	[mm]	1100	1100	1100	1100	1100	1100	1100
Siła naciągu regulowana dynamicznie		Nie	Nie	Nie	Nie	20-300	20-300	20-300
Siła naciągu regulowana grawitacyjnie		Tak	Tak	Tak	Tak	Tak	Nie	Tak
Średnica rolek prowadzących	[mm]	200	200	200	200	200	560	200
Wysokość magazynu	[mm]	2100	2100	4000	4000	4000	6700	6400

Laserowy dalmierz liniowy [pomiar położenia rolek górnych regulujących naciąg]		Tak	Tak	Tak	Tak	Tak	Tak	Tak
Laserowy dalmierz liniowy [pomiar położenia rolek dolnych regulujących naciąg]		Nie	Nie	Tak	Tak	Tak	Tak	Tak
Rozdzielczość pomiaru laserowym dalmierzem	[mm]	0,1	0,1	0,1	0,1	0,1	0,1	0,1
Tensometryczny pomiar siły na wejściu do magazynu		Opcja	Opcja	Opcja	Opcja	Opcja	Tak	Tak
Tensometryczny pomiar siły na wyjściu z magazynu		Opcja	Opcja	Opcja	Opcja	Opcja	Tak	Tak
Niezależny napęd mechanizmu zmiany położenia zespołu górnych rolek		Nie	Nie	Tak	Tak	Tak	Tak	Tak
Regulacja prędkości przesuwu zespołu górnych rolek([falownik)		Nie	Nie	Tak	Tak	Tak	Tak	Tak
Współpraca cyfrowa z nawijarką lub urządzeniem zdawczym		Tak	Tak	Tak	Tak	Tak	Tak	Tak
Możliwość dostosowania szerokości rolek i średnicy profilu (zmiana pojemności)		Opcja	Opcja	Opcja	Opcja	Opcja	Opcja	Opcja
Możliwość pracy z liniami innych producentów		Opcja	Opcja	Opcja	Opcja	Opcja	Opcja	Opcja
Wymiary (głębokość- długość- wysokość)	[mm]	600-700-2100	700-700-2100	700-700-4000	700-700-4000	700-700-4000	2600-1750-6700	700-700-6400
Ekran dotykowy HMI		Opcja	Opcja	Opcja	Opcja	Opcja	Tak	Opcja
Integracja ze sterownikiem PLC nawijarki i linii		Tak	Tak	Tak	Tak	Tak	Tak	Tak
Sterownik PLC		Opcja	Opcja	Opcja	Opcja	Opcja	Tak	Opcja
Ogrodzenie i świetlne bramki bezpieczeństwa		Opcja	Opcja	Opcja	Opcja	Opcja	Tak	Opcja

Pionowe magazyny w liniach do wytłaczania – stabilizacja procesu i ciągłość produkcji.

W nowoczesnych liniach do wytłaczania tworzyw sztucznych kluczowe znaczenie ma ciągłość procesu oraz stabilność parametrów produkcyjnych. Jednym z elementów, który w istotny sposób wpływa na płynną pracę linii, są pionowe magazyny materiału, nazywane również akumulatorami lub buforami pionowymi. Ich głównym zadaniem jest czasowe magazynowanie wytłaczanego produktu w formie pętli pionowych, co umożliwia kompensację różnic prędkości pomiędzy poszczególnymi urządzeniami linii, takimi jak wytłaczarka, odbiór, nawijarka czy piła.

Pionowe magazyny stosowane są w liniach do produkcji:

rur i rurek,
filamentów do druku 3d
profili technicznych,
węży i przewodów,
taśm i pasków z tworzyw,
kabli i osłon kablowych.

Zastosowanie magazynpow pozwala:

utrzymać stałą prędkość wytłaczania,
odseparować proces wytłaczania od operacji okresowych,
zmniejszyć wpływ zatrzymań technologicznych na cały proces,
poprawić jakość wyrobu końcowego.

Zasada działania pionowego magazynu.

Pionowy magazyn składa się z układu rolek prowadzących, pomiędzy którymi materiał układany jest w postaci pionowych pętli. Długość zmagazynowanego materiału zależy od:

liczby rolek,
ich rozstawu,
zakresu ruchu elementów ruchomych.

W przypadku zmiany prędkości lub chwilowego zatrzymania jednego z urządzeń magazyn oddaje lub przyjmuje materiał, pozostałe urządzenia linii mogą pracować bez zakłóceń.

Funkcja stabilizacji naciągu.

Jedną z najważniejszych funkcji pionowego magazynu jest stabilizacja naciągu wytłaczanego produktu. Dzięki odpowiednio zaprojektowanemu układowi rolek i elementów ruchomych magazyn:

kompensuje krótkotrwałe wahania prędkości,
tłumi drgania i szarpnięcia,
zapobiega przeciążeniom materiału.

Typy pionowych magazynów.

Magazyny grawitacyjne.

W magazynach grawitacyjnych element ruchomy obciążony jest masą własną lub dodatkowymi obciążnikami.

Cechy charakterystyczne:

prosta konstrukcja,
wysoka niezawodność.
brak aktywnego napędu,
stabilny, pasywny naciąg.

Stosowane są głównie w liniach o stałych parametrach pracy.

Magazyny z dynamicznym napędem aktywnym.

Cechy charakterystyczne:

aktywna regulacja położenia magazynu,
integracja z systemem sterowania linii,
dynamiczna kontrola naciągu.

Tego typu magazyny są niezbędne w liniach o zmiennej prędkości i wysokich wymaganiach jakościowych.

Integracja z automatyką linii.

Nowoczesne pionowe magazyny są ściśle zintegrowane z systemem sterowania PLC. Typowe funkcje obejmują:

pomiar położenia elementu ruchomego,
generowanie sygnałów korekcyjnych dla nawijarki lub urządzenia zdawczego,
sygnalizację stanów granicznych (pełny/pusty magazyn),
automatyczne procedury rozruchu i zatrzymania linii.

Dzięki temu magazyn staje się aktywnym elementem regulacji procesu, a nie tylko pasywnym buforem.

Korzyści wynikające ze stosowania pionowych magazynów.

Zastosowanie pionowego magazynu w linii do wytłaczania przynosi:

zwiększenie wydajności linii,
poprawę stabilności procesu,
redukcję odpadów,
ochronę wytłaczarki przed niekontrolowanymi zatrzymaniami,
wyższą jakość wyrobów końcowych.

Pionowe magazyny stanowią nieodzowny element nowoczesnych linii do wytłaczania, szczególnie tam, gdzie kluczowa jest ciągłość produkcji i stabilność naciągu. Odpowiednio dobrany i zintegrowany magazyn pozwala znacząco zwiększyć efektywność linii, poprawić jakość wyrobów oraz ograniczyć ryzyko przestojów technologicznych.

Dołożyliśmy wszelkich starań, aby informacje o naszych produktach były poprawne merytorycznie. Prosimy dane techniczne urządzeń traktować jako orientacyjne, ponieważ w sposób ciągły doskonalimy nasze produkty dostosowując je do zmieniających się technologii. Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu artykułów Kodeksu Cywilnego
