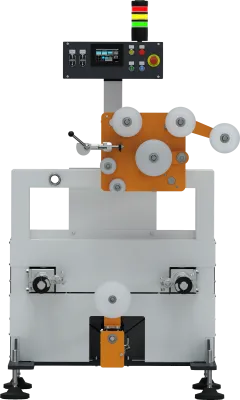

Nawijarka dwuwrzecionowa z układaczem mechanicznym Uhing i magazynem filamentu 30-40m.

Nawijarka z układaczem mechanicznym

Nawijarka z układaczem mechanicznym umożliwia nawijanie żyłki lub rurki w ciągu technologicznym wytłaczania.

Nawijarka z układaczem mechanicznym jest przystosowana do nawijania produktu na szpule o maksymalnej średnicy 400 [mm] lub 600 [mm] o dużej pojemności, co zmniejsza częstotliwość zmian szpul. Mechanizm mocowania szpul wyposażony jest w łatwe w obsłudze zaciski. Nawijarka wyposażona jest w programowany licznik długości nawiniętego profilu oraz pomiar siły naciągu nawijanego profilu. Szpule nawijarki napędzane są poprzez dwa nowoczesne niezależne napędy. Do właściwego układania żyłki na szpuli zastosowano układacz mechaniczny firmy Uhing GmbH, który sprzężony jest z napędem szpuli.

Wszystkie funkcje nawijarki są sterowane z niezależnego dotykowego panelu operatora HMI wyposażonego w cyfrowy sterownik PLC. Dzięki temu nawijarka może pracować niezależnie lub w linii. Zastosowanie ekranu dotykowego ułatwia obsługę, ponieważ operator nie jest zmuszony podchodzić do głównego panelu operatora umieszczonego często przy wytłaczarce tworzywa.

Nawijarka ściśle współpracuje z magazynem profilu poprzez cyfrowy system sterowania zapewniając stabilny naciąg profilu oraz funkcje magazynowania.

Kompensator pionowy jest w istocie magazynem wytłaczanej żyłki lub innego profilu, który odbiera wytłaczany profil w trakcie wymiany szpul na nawijarce dwuwrzecionowej. Magazyn wytłaczanego profilu pozwala operatorowi na łatwą zmianę szpuli bez konieczności przerywania procesu wytłaczania. Kluczowym elementem wyposażenia magazynu (kompensatora naciągu) jest laserowy miernik położenia rolek, który pozwala na precyzyjną współpracę z nawijarką eliminującą pulsację naprężeń profilu w procesie nawijania. Laserowy pomiar położenia rolek magazynu umożliwia regulację siły naciągu.

Produkty powiązane:

Nawijarka z układaczem serwo

Nawijarka z układaczem krokowym odciągi miniaturowe.

Nawijarka dwuwrzecionowa z układaczem mechanicznym [uhing 3d]	Model	NU-400/140	NU-600/140	NU-400/120	NU-600/120	NU-400/60	NU-600/60	NU-400/30	NU-600/30

Maksymalna prędkość nawijania	[m/min]	140	140	120	120	60	60	30	30
Minimalna prędkość nawijania	[m/min]	15	15	14	14	7	7	3,5	3,5
Max szerokość szpuli	[mm]	600	600	600	600	600	600	600	600
Max. średnica nawoju na szpuli	[mm]	400	600	400	600	400	600	400	600
Min. średnica nawoju na szpuli	[mm]	100	100	100	100	100	100	100	100
Mocowanie szpuli mechaniczne [szybkie zaciski mechaniczne]	-	Tak	Tak	Tak	Tak	Tak	Tak	Tak	Tak
Zakres szerokości nawijanego profilu	[mm]	[0,5-1,5] do [6-18]	[0,5-1,5] do [6-18]	[0,5-1,5] do [6-18]	[0,5-1,5] do [6-18]	[0,5-1,5] do [6-18]	[0,5-1,5] do [6-18]	[0,5-1,5] do [6-18]	[0,5-1,5] do [6-18]
Krotność szerokości nawijanego profilu	[x]	3
Ustawianie średnicy filamentu oraz szerokości szpuli [mechaniczne]	-	Tak	Tak	Tak	Tak	Tak	Tak	Tak	Tak

Maksymalne obroty szpuli	[n-1/min]	446	446	382	382	191	191	96	96
Max. moment obrotowy[1]	[Nm]	12	24	14	27	54	54	110	108
Max. siła naciągu[1]	[N]	60	80	70	90	270	180	550	360
Moc silników napędowych[1]	[KW]	2x0,55	2x1,1	2x0,55	2x1,1	2x1,1	2x1,1	2x1,1	2x1,5

Max. moment obrotowy[2]	[Nm]	16		28
Max. siła naciągu [2]	[N]	80		140
Moc silników napędowych[2]	[KW]	2x0,75		2x1,1

Cyfrowy pomiar prędkości	-	Tak	Tak	Tak	Tak	Tak	Tak	Tak	Tak
Cyfrowy programowany licznik metrów	-	Tak	Tak	Tak	Tak	Tak	Tak	Tak	Tak
Tensometryczny pomiar siły naciągu	-	Opcja	Opcja	Opcja	Opcja	Opcja	Opcja	Opcja	Opcja
Rozdzielczość pomiaru siły naciągu	[N]	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1
Średni czas zmiany szpuli	[s]	15	15	15	15	15	15	15	15
Hamulec na czas zmiany szpul [ mechaniczny]	-	Tak	Tak	Tak	Tak	Tak	Tak	Tak	Tak
Hamulec na czas zmiany szpul [pneumatyczny]	-	Opcja	Opcja	Opcja	Opcja	Opcja	Opcja	Opcja	Opcja
Cyfrowy sterownik PLC	-	Tak	Tak	Tak	Tak	Tak	Tak	Tak	Tak
Dotykowy ekran operatora	-	Tak	Tak	Tak	Tak	Tak	Tak	Tak	Tak
Układacz mechaniczny [Uhing]	-	Tak	Tak	Tak	Tak	Tak	Tak	Tak	Tak
System bezpieczeństwa	-	Tak	Tak	Tak	Tak	Tak	Tak	Tak	Tak
Cyfrowa magistrala komunikacyjna	-	Tak	Tak	Tak	Tak	Tak	Tak	Tak	Tak
Cyfrowa współpraca ze wszystkimi magazynami	-	Tak	Tak	Tak	Tak	Tak	Tak	Tak	Tak
Możliwość pracy autonomicznej	-	Tak	Tak	Tak	Tak	Tak	Tak	Tak	Tak
Możliwość pracy z innymi liniami	-	Tak	Tak	Tak	Tak	Tak	Tak	Tak	Tak

Ważne cechy użytkowe nawijarek dwuwrzecionowych z układaczem mechanicznym oraz współpracujących z nimi magazynów wytłaczanych profili:

Nawijarki są wyposażone w mechaniczny układacz.
Nawijarka jest sterowana przez własne sterownik PLC oraz posiada dotykowy panel operatora HMI.
Nawijarki są przeznaczone do pracy w liniach wytłaczających profile lub filamenty.
Nawijarka może pracować jako lewa lub prawa, co pozwala na ustawienie dwóch linii naprzeciwko siebie. W takim układzie dwie linie mogą być obsługiwane przez jednego operatora.
Nawijarki współpracują z magazynem zapewniając stały naciąg oraz funkcje magazynowania.
Napęd szpul nawijarki realizowany jest przez nowoczesne silniki asynchroniczne.
Nawijarki są wyposażone w programowany licznik metrów liczący do przodu lub do tyłu.
Nawijarki są wyposażone w tensometryczny pomiar siły naciągu wytłaczanego profilu.
Nawijarki są wyposażone w mechanizm zaciskający wytłaczany profil na czas wymiany szpuli przez operatora.
Wrzeciona i zaciski mogą być łatwo dostosowane do szpul używanych przez Klienta.
Wrzeciona mogą być wyposażone w pneumatyczne wały rozprężne ułatwiające mocowanie szpul lub tulei.
