Wytłaczarka przemysłowa do gumy

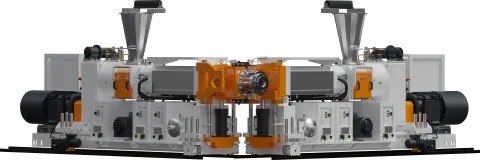

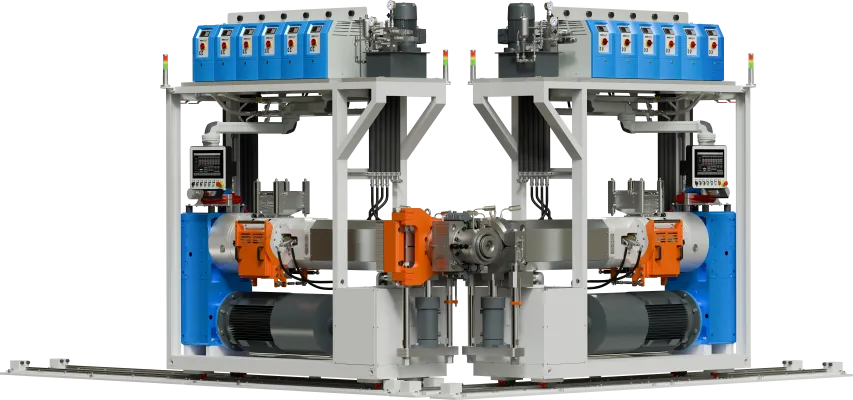

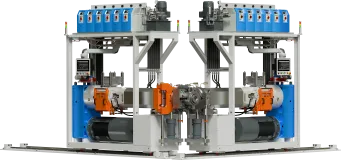

Wytłaczarki do gumy Fi 90 mm z głowicą do wytłaczania dwóch komponentów.
Wytłaczanie gumy pozwala na wysoki poziom dostosowywania produktów do potrzeb klienta oraz daje produkty o doskonałej jednorodności i wytrzymałości.
Jest to preferowana metoda przetwarzania gumy przez większość producentów wyrobów z gumy i silikonu. Wytłaczane profile gumowe i silikonowe cieszą się uznaniem producentów i klientów z wielu branż, w tym: elektronicznej, motoryzacyjnej, lotniczej, AGD, militarnej, sportowej, morskiej i podłogowej. W tych branżach wytłaczane części gumowe służą m.in. do kontroli wilgoci, klimatyzacji, izolacji, łączenia części, zabezpieczania podłóg i hydroizolacji oraz pracują jako części wielu maszyn.
Wytłaczarki do gumy wytwarzają szeroką gamę kształtów i produktów, które są nieocenione w codziennym życiu, takich jak gumowe wykończenia, uszczelki gumowe, wytłaczane uszczelki gumowe, gumowe maty podłogowe, gumowe przelotki, złącza, zderzaki, przewody, rury i wiele innych. Ogólnie rzecz biorąc, wytłaczane wyroby gumowe są cenione jako uszczelniacze i uszczelki, ponieważ oferują doskonałą elastyczność, nieprzepuszczalność płynów i sprężystość. W przemyśle wytłoczki gumowe stosowane są w samochodach, maszynach, rowerach, promach kosmicznych i łodziach podwodnych. W magazynach i zakładach produkcyjnych rolki, blachy i pręty gumowe pochłaniają hałas i wibracje powodowane przez poruszające się maszyny. Zakres stosowania produktów wytłaczanych z gumy wydaje się nieograniczony.
Celem naszego działania jest przekraczanie oczekiwań naszych klientów poprzez zapewnianie dobrej obsługi klienta z wysokiej jakości wytłaczarkami oraz liniami do wytłaczania i wulkanizacji gumy.
Wysoka sprawność oraz wydajność termiczna układu uplastyczniającego.

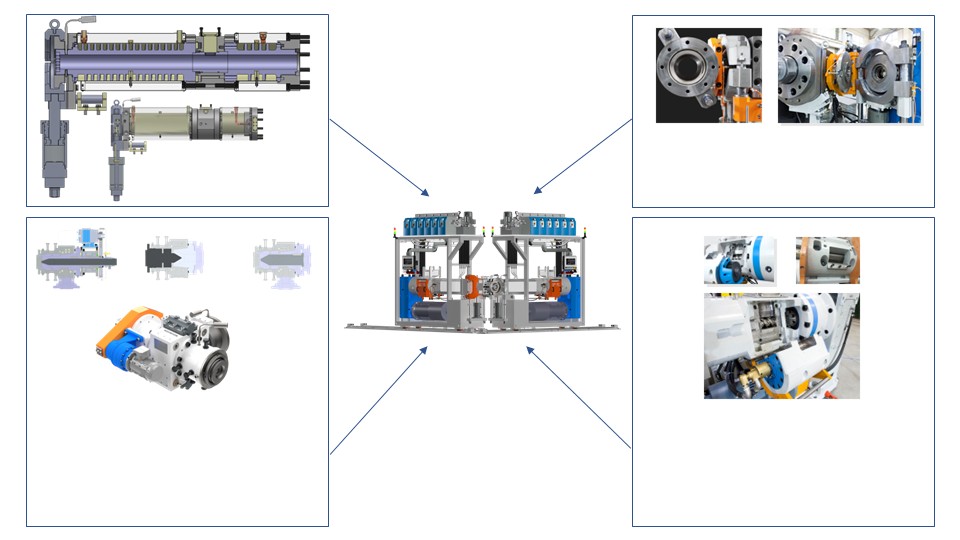

- Głowice z precyzyjnym napędem do zmiany położenia patrycy.
- Napęd eliminuje niewygodne w użyciu narzędzia oraz pracę człowieka.
- Głowica może być używana w trzech konfiguracjach [konieczne opcjonalne wyposażenie].
- Unikalny sposób mocowania głowicy do wytłaczarki, który podtrzymuje głowice zachowując centrowanie
- Ułatwia obsługę, czyszczenie, wymianę sita oraz zmianę narzędzi.
- Wzmocniony, łatwy w obsłudze system podawania pasa gumy lub kęsów silikonu.
- Wał dociskowy o dużej średnicy działa z frykcją, jest wyposażony w system temperowania.
- Wzmocnione łożyska zapewniające długą niezawodną prace prze lata.
- Widok zamknięcia klinowego z napędem hydraulicznym , który w połączeniu z zawieszeniem głowicy 3D znakomicie redukuje nakład pracy przy obsłudze urządzenia.
- Widok mechanizmu, który kompensuje zmiany długości cylindra na skutek zmian temperatury ograniczając naprężenia mechaniczne.
- Wytłaczarki przemysłowe mogą być wyposażone we własny napęd trakcyjny, który pozwala na samodzielny przejazd.
- Zmiana położenia wytłaczarki w linii może być kontrolowana poprzez sieć..

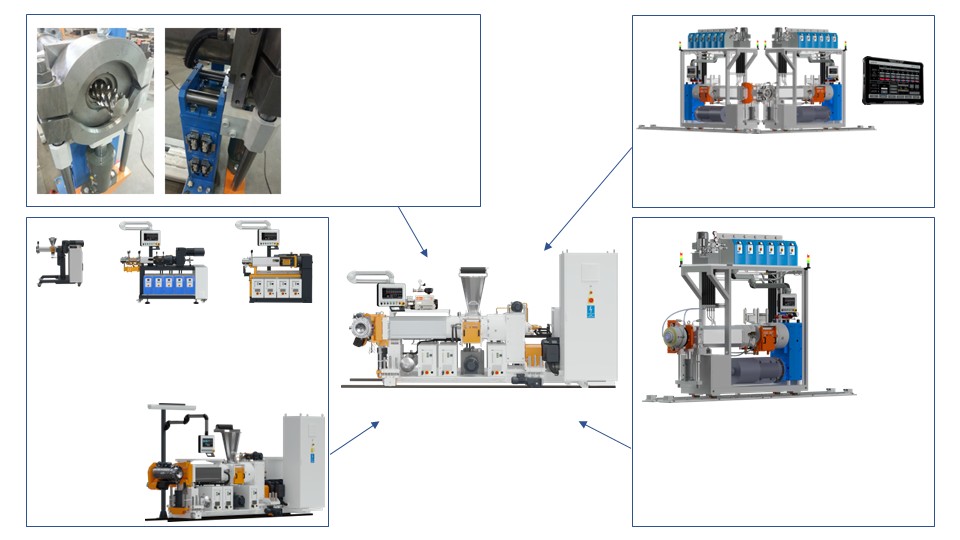

- Oferujemy wytłaczarki i głowice spersonalizowane i dostosowane do szczegółowych oczekiwań klienta.
- Projektujemy indywidualne rozwiązania techniczne wytłaczarek dla naszych klientów.
- Posiadamy w ofercie wytłaczarki przemysłowe w wielu konfiguracjach dostosowanych do potrzeb klientów.
- Wytłaczarki o średnicach ślimaków 32 oraz 45mm moga pracować jako urzadzenia przemysłowe lub laboratoryjne.

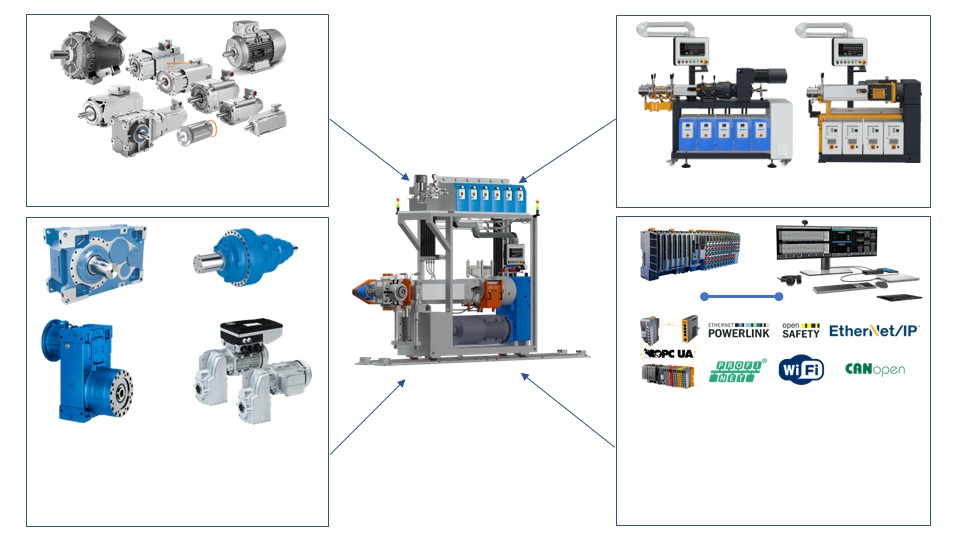

Do napędu wytłaczarek do gumy stosujemy energooszczędne silniki elektryczne firm Siemens, Lenze, Nord.
Stosujemy reduktory oraz motoreduktory o wysokiej sprawności przeznaczone do długotrwałej pracy firm Rossi, Nord, Lenze.
Stosujemy ciśnieniowe agregaty grzewczo – chłodzące renomowanych producentów.
- Do sterowania urządzeniami oraz liniami wykorzystujemy sterowniki PLC firm B&R [Grupa ABB] oraz Siemens.
- Stosujemy nowoczesne magistrale komunikacyjne Ethernet Powerlink oraz ProfiNet.
- Do wymiany danych pomiędzy urządzeniami i systemami zewnętrznymi stosujemy serwery OPC UA
- Możliwa jest integracja systemu sterowania z urządzeniami innych producentów.
- Oferujemy profesjonalne głowice do wytłaczania gumy i silikonu.
- Oferujemy głowice wytłaczarkowe proste, krzyżowe oraz do powlekania.
- Kluczowy podzespół jakim jest łożysko oporowe projektujemy indywidualnie dla każdego rozmiaru wytłaczarki.
- Stosowane łożyska oporowe są dostosowane do pracy ciągłej pod pełnym obciążeniem ciśnieniami do 1000 barów przez wiele lat.
Wytłaczarki do gumy i silikonu.
Wytłaczane wyroby gumowe są lekkie, elastyczne, niezwykle trwałe i trwałe. Wytłaczane części gumowe są idealne do stosowania w niezliczonych trudnych lub ekstremalnych warunkach, takich jak środowiska o wysokiej temperaturze lub zastosowania ze znacznym narażeniem na działanie substancji chemicznych. Ciągły proces wytłaczania gumy umożliwia wytwarzanie części o różnych długościach i kształtach w stosunkowo ekonomiczny sposób i przy bardzo małej ilości odpadów materiałowych.

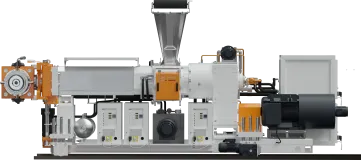

Oferujemy wytłaczarki jednoślimakowe o średnicach ślimaków od 32mm do 90 mm w zakresie L/D do 17 lub więcej, jeżeli wymaga tego proces. Konstrukcja wytłaczarek oparta jest o innowacyjne założenia konstrukcyjne nowoczesne komponenty i jest oparta o wieloletnie doświadczenie zebrane w przemyśle przetwórstwa gumy i silikonu. Nasze wytłaczarki są trwałe a ich praca jest wiarygodna i powtarzalna. Czas przygotowania do kolejnych zadań jest krótki. Zmiany zadanych parametrów pracy są wiarygodne, powtarzalne i szybkie. Wszystkie dane pomiarowe są wiarygodne.
Opis techniczny wytłaczarek do gumy i silikonu:
-
Napęd główny wytłaczarek.
Do napędu wytłaczarek stosujemy nowoczesne silniki prądu przemiennego w technologii 120 Hz lub 87 Hz. Takie silniki mają zwiększony zakres sterowania prędkością obrotową, zwłaszcza w zakresie niskich prędkości obrotowych oraz zapewniają stały maksymalny moment obrotowy w całym zakresie prędkości. Ważnym elementem napędu jest przemiennik częstotliwości [falownik]. Stosujemy falowniki renomowanych producentów, dostosowane do oczekiwań klientów. Nasze napędy [silnik + falownik] oszczędzają energie elektryczną np. w stosunku do napędów prądu stałego, które nadal są popularne w wytłaczarkach wielu producentów, pozwalają zaoszczędzić do 10 % energii elektrycznej.
-
Łożysko oporowe.
Jest to kluczowy element konstrukcji wytłaczarek decyduje on o maksymalnym ciśnieniu pracy oraz o niezawodności i trwałości urządzenia. Łożysko oporowe musi pracować niezawodnie przy dużym obciążeniu wiele lat. Łożyska oporowe są zaprojektowane do przenoszenia sił cztery razy większych niż wynika to z ciśnienia panującego w cylindrze wytłaczarki przez wiele lat. Łożysko oporowe współpracuje bezpośrednio z przekładnią walcową. Łożysko oporowe zapewnia niezawodna pracę przy ciśnieniach 400, 700 a nawet 1000 barów w zależności od wersji wytłaczarki.
-
Moduł podawania pasa gumy, granulatu lub kęsów gumy lub silikonu.
Niezwykle ważny podzespół wytłaczarki do gumy, ma wpływ na wydajność, jakość produktu, niezawodność, ergonomie pracy obsługi. Opracowany i zaprojektowany w naszej firmie moduł jest przystosowany do pracy z taśmą, granulatem lub kęsami gumy i silikonu. Korpus modułu zasypu posiada wydajny system kanałów, poprzez które przepływa czynnik chłodzący. Walec podający gumę wyposażony jest w przekładnię przenosząca duży moment obrotowy, łożyska oraz uszczelniacze gwarantujące niezawodną pracę. Walec podający jest chłodzony.
-
Moduł podawania pasa gumy, granulatu lub kęsów gumy lub silikonu – niezależny napęd.
Kluczowym elementem systemu podawania jest walec podający. W wytłaczarkach do gumy o średnicach ślimaków 32 oraz 45 mm walec podający ma niezależny napęd silnikiem elektrycznym. Zastosowanie niezależnego napędu walca podającego pozwala na niezależną kontrole prędkości tego walca niezależnie od prędkości ślimaka wytłaczarki. Takie rozwiązanie techniczne pozwala ustawiać frykcje, czyli zależność pomiędzy prędkościami ślimaka a walca podającego w dowolnym, zakresie. Możemy wytłaczarkę zasilać granulatem lub taśmami gumy o zmiennej szerokości i grubości oraz kęsami silikonu o różnych kształtach. Jest to rozwiązanie techniczne, które czyni wytłaczarkę do gumy i silikonu uniwersalnym narzędziem badawczym.
-
Moduł cylindra i ślimaka.
Cylindry wytłaczarek przystosowane są do pracy przy ciśnieniu 1000, 700 lub 400 barów. Każdy cylinder jest wyposażony w system kanałów dla czynnika grzewczo chłodzącego, który zapewnia efektywne działanie oraz zapewnia grzanie i chłodzenie wszystkich kołnierzy połączeniowych [eliminacja niegrzanych i niechłodzonych stref. Ślimak jest tak zaprojektowany, aby optymalnie homogenizować mieszankę oraz przenosić duży moment obrotowy, jest to ważne dla osiągnięcia dużej wydajności. Wewnątrz ślimaka znajduje się kanał, poprzez który przepływa czynnik grzewczo-chłodzący. Agregat grzewczo chłodzący kontrolujący temperaturę ślimaka jest dodatkowo wyposażony w pompę o podwyższonych parametrach, aby zapewnić wydajną pracę układu.
-
Agregaty grzewczo chłodzące [termoregulatory].
Ekologiczne termoregulatory, które stosujemy w naszych wytłaczarkach posiadają wyśmienite parametry techniczne i jednocześnie są proste w obsłudze. Maksymalna temperatura pracy to 90°C, 120°C, 150°C przy użyciu wody. Najwyższej, jakości komponenty gwarantują niezawodność działania oraz możliwie największą dokładność termostatowania. Instalacja hydrauliczna termoregulatorów jest wykonana ze stali nierdzewnej oraz miedzi, co gwarantuje niezawodna pracę. Termoregulatory mogą posiadać własne systemy sterowania lub mogą byś sterowane poprzez sterownik wytłaczarki z poziomu ekranu dotykowego.
-
Cyfrowy system sterowania.
Na podstawie wielu lat doświadczeń, nasz dział automatyki opracował oprogramowanie pozwalające na zarządzanie wytłaczarkami oraz całymi liniami badawczymi. Nasze oprogramowanie pozwala sterować, kontrolować i zarządzać procesami wytłaczania Ciągła kontrola parametrów wytłaczania takich jak: ciśnienie, temperatura, obroty, moment obrotowy, zużycie energii, pozwalają kontrolować i sterować procesem i urządzeniami linii. Można do tego dodać możliwość zapisu parametrów do bazy danych w celu późniejszej analizy i archiwizacji, wyświetlanie wykresów on-line oraz pracę w sieci zakładowej a nawet globalnej. Nasze oprogramowanie możemy dostosować do oczekiwań naszych klientów. Proces można kontrolować z poziomu ekranu dotykowego na konsoli urządzenia lub w sieci Ethernet.
Do realizacji naszych rozwiązań z zakresu automatyki i napędów wykorzystujemy własne programy oraz urządzenia firm Bernecker + Rainer Industrie Elektronik GmbH oraz Lenze Drives GmbH, współpracujemy też z wieloma innymi renomowanymi firmami. Możliwa jest integracja naszych urządzeń z systemami sterowania urządzeń innych producentów.Systemy sterowania wytłaczarek SiTech3D zapewniają wymianę danych z innymi maszynami naszej produkcji oraz innych producentów oraz wymianę danych z systemami zewnętrznymi poprzez protokoły OPC UA oraz inne, jeżeli są wymagane. Jest to ważna funkcjonalność w przypadku współpracy z systemami zarzadzania przedsiębiorstwem klasy ERP (Enterprise Resource Planning).
Kluczowe cechy naszych wytłaczarek do gumy i silikonu :
- Najwyższa wydajność przy najniższej możliwej temperaturze wytłaczania.
- Szeroka gama wytłaczarek do obsługi praktycznie każdego zastosowania.
- Solidna, wytrzymała, wysoce niezawodna konstrukcja mechaniczna.
- Specjalnie zaprojektowany system podawania pasa gumy zapewniający lepsze karmienie wytłaczarki.
- Szczelny układ łożysk wałka karmiącego o dużej średnicy. Konstrukcja zawiera wiele unikalnych cech oraz jest łatwa do konserwacji.
- Profilowanie temperatury za pomocą kanałów grzewczych i chłodzących w leju zasypowym, cylindrze i ślimaku.
- Wytłaczarki są zaprojektowane dla maksymalnego ciśnienia 700 barów a nawet 1000 barów w zależności od wersji wytłaczarki.
- Wzmocnione łożysko oporowe, przystosowane do ciągłej pracy przy ciśnieniu 1000 barów.
- Cyfrowy system sterowania ze sterownikiem PLC oraz dotykowym panelem operatora HMI.
Dołożyliśmy wszelkich starań, aby informacje o naszych produktach były poprawne merytorycznie. Prosimy dane techniczne urządzeń traktować jako orientacyjne, ponieważ w sposób ciągły doskonalimy nasze produkty dostosowując je do zmieniających się technologii.
Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu artykułów Kodeksu Cywilnego
