Wytłaczarka laboratoryjna farmaceutyczna LEM-2CF 2x12 mm
>
Miniaturowe wytłaczarki laboratoryjne > Miniaturowe wytłaczarki dwuślimakowe

Wytłaczarka laboratoryjna farmaceutyczna LEM-2CF 2x12 mm

Miniaturowa wytłaczarka dwuślimakowa LEM-2CF 2x12mm

Miniaturowa wytłaczarka dwuślimakowa LEM-2CF 2x12mm

left

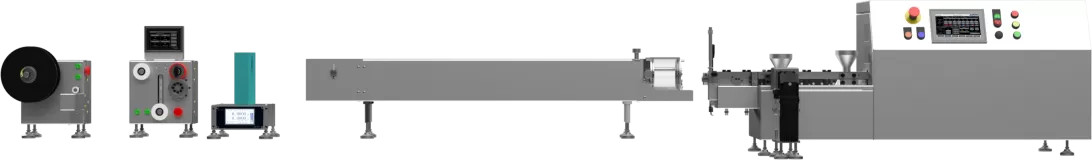

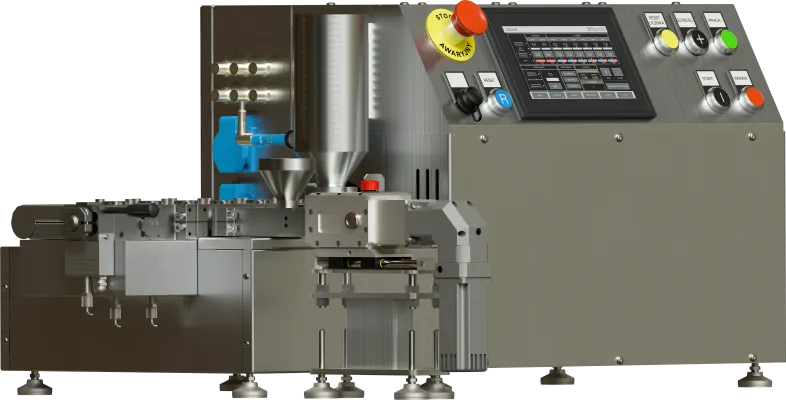

Miniaturowa wytłaczarka dwuślimakowa LEM-2CF 2x12mm

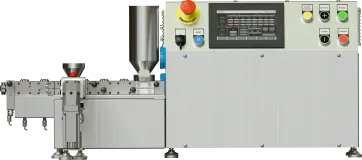

Miniaturowa wytłaczarka dwuślimakowa LEM-2CF 2x12mm-1
right
LEM-2CF 2×12 mm PHARMA to kompaktowa laboratoryjna wytłaczarka dwuślimakowa do farmaceutycznej ekstruzji na gorąco (HME), rozwoju formulacji API–polimer i badań amorficznych dyspersji stałych (ASD). Współbieżne ślimaki segmentowe, wzdłużnie otwierany cylinder i cztery konfiguracje długości L/D – 32, 36, 44 oraz 48 – umożliwiają dostosowanie układu do właściwości formulacji i programu badań. Wielostrefowa termoregulacja, pomiary temperatury i ciśnienia, monitorowanie obciążenia napędu oraz sterowanie PLC wspierają kontrolę i analizę procesu. Urządzenie jest dostępne w wykonaniu nabiurkowym z zewnętrznym chłodzeniem zasypu oraz wolnostojącym ze zintegrowanym układem chłodzenia, umożliwiając dopasowanie stanowiska do organizacji laboratorium.
Dane techniczne urządzenia

Podstawowe parametry techniczne LEM-2CF 2×12 mm PHARMA

ParametrWartość / wykonanie
Typ urządzeniaLaboratoryjna wytłaczarka dwuślimakowa do farmaceutycznej ekstruzji na gorąco (HME).
Średnica nominalna ślimaków2 × 12 mm.
Kierunek współpracy ślimakówWspółbieżny.
Długość robocza L/D32 / 36 / 44 / 48.
Konfiguracja długości cylindraSekcja podstawowa 24D lub 36D, uzupełniona sekcją 8D lub 12D.
Budowa ślimakówSegmentowa, z doborem elementów do właściwości formulacji.
Wykonania urządzeniaNabiurkowe lub wolnostojące.
Moment nominalny9 Nm na ślimak; 18 Nm sumarycznie dla obu ślimaków.
Moc nominalna napędu1,5 kW.
Moc maksymalna napęduDo 2,2 kW, zgodnie z charakterystyką wykonania.
Warianty maksymalnej prędkości obrotowej600–1200 obr./min, zależnie od napędu i przekładni.
Główne zastosowaniaHME, rozwój formulacji API–polimer, badania stałych dyspersji i przygotowywanie próbek analitycznych.

Cylinder procesowy i segmentowy układ ślimakowy

ParametrWartość / wykonanie
Konstrukcja cylindraDzielony wzdłużnie, z otwieraną górną częścią i osiowym podziałem na sekcje.
Sekcje podstawowe cylindra24D lub 36D.
Sekcje dodatkowe cylindra8D lub 12D.
Możliwe zestawienia L/D24D + 8D; 24D + 12D; 36D + 8D; 36D + 12D.
Otwieranie cylindraOtwierana górna część zapewniająca dostęp do ślimaków i powierzchni roboczych.
Powierzchnie robocze cylindraIntegralne z poszczególnymi sekcjami cylindra.
Materiały powierzchni roboczychDobierane do właściwości formulacji, zakresu temperatur i wymagań technologicznych.
Konstrukcja ślimakówWymienne segmenty osadzone na wałach ślimakowych.
Elementy transportoweSegmenty transportowe o geometrii dobieranej do warunków podawania i uplastyczniania.
Elementy ugniatająceSegmenty do kształtowania intensywności mieszania i stopnia napełnienia.
Elementy mieszająceSegmenty do mieszania dystrybucyjnego i dyspersyjnego.
Elementy restrykcyjne i rewersyjneKonfiguracje dobierane do wymaganej charakterystyki przepływu i mieszania.
Rekonfiguracja ślimakówZmiana sekwencji i geometrii elementów segmentowych odpowiednio do programu badań.

Napęd, przekładnia i parametry mechaniczne

ParametrWartość / wykonanie
Układ napędowyElektryczny napęd dwóch współbieżnych ślimaków.
PrzekładniaWspółbieżna, o charakterystyce dobranej do prędkości i momentu obrotowego.
Moment nominalny na ślimak9 Nm.
Sumaryczny moment nominalny obu ślimaków18 Nm.
Moc nominalna napędu1,5 kW.
Moc maksymalna napęduDo 2,2 kW, zależnie od wykonania i dopuszczalnych warunków obciążenia.
Maksymalna prędkość obrotowaWarianty wykonania o maksymalnej prędkości od 600 do 1200 obr./min.
Charakterystyka moment–prędkośćDostępny moment i zakres pracy ciągłej wynikają z charakterystyki zastosowanego napędu i przekładni.
Nadzór obciążenia napęduElektroniczne monitorowanie i rejestracja parametrów obciążenia.
Sygnał momentu obrotowegoWyznaczany przez układ napędowy, z możliwością rejestracji w PLC.
Diagnostyka układu napędowegoNadzór parametrów pracy, alarmowanie i diagnostyka przeciążeń.
Zabezpieczenie przeciążenioweElektroniczne i mechaniczne zabezpieczenia dobrane do konstrukcji napędu.

Warianty zabudowy i chłodzenie strefy zasypowej

ParametrWartość / wykonanie
Wersja nabiurkowaKompaktowa obudowa przeznaczona do ustawienia na stanowisku laboratoryjnym.
Chłodzenie zasypu w wersji nabiurkowejWodny układ chłodzenia umieszczony poza urządzeniem.
Wersja wolnostojącaSamodzielna obudowa ze zintegrowanym układem chłodzenia zasypu.
Chłodzenie zasypu w wersji wolnostojącejWodny układ chłodzenia zabudowany w urządzeniu.
Architektura układu procesowegoWspółbieżny układ dwuślimakowy z sekcyjnym cylindrem w obu wersjach zabudowy.
Wymiary urządzeniaZgodnie z rysunkiem gabarytowym wybranego wykonania i długości L/D.
Wyposażenie pomocniczeDobierane do organizacji stanowiska i wymagań instalacyjnych laboratorium.

Ogrzewanie, chłodzenie i regulacja temperatury

ParametrWartość / wykonanie
System ogrzewania cylindraWielostrefowy, z niezależną regulacją temperatury.
Liczba stref grzewczo-chłodzących8–12, zależnie od długości L/D i wykonania.
Regulacja temperaturyWielostrefowa regulacja PID ogrzewania i chłodzenia.
Chłodzenie stref cylindraNiezależne dla poszczególnych stref, zgodnie z wykonaniem.
Medium chłodzące cylinderWoda lub powietrze, zależnie od konfiguracji.
Chłodzenie strefy zasypowejWodne, zewnętrzne lub zintegrowane w zależności od wersji zabudowy.
Maksymalna temperatura – wykonanie azotowaneDo 400°C.
Maksymalna temperatura – wykonanie kwasoodporneDo 270°C.
Inne wykonania materiałoweDobierane do właściwości chemicznych i termicznych formulacji.
Pomiar temperatury cylindraW regulowanych strefach, z wykorzystaniem odpowiednich czujników.
Rozdzielczość wskazań temperatury0,1°C dla odpowiedniej konfiguracji toru pomiarowego.
Pomiar i regulacja temperatury głowicyNiezależna regulacja temperatury wyposażonej w czujniki i grzałki głowicy lub adaptera.

Dozowanie składników i przyłącza procesowe

ParametrWartość / wykonanie
Zasyp głównyPodawanie API, polimerów i składników pomocniczych odpowiednio do wyposażenia dozującego.
Dozowniki grawimetryczneOpcjonalne, z zakresem dobranym do strumieni i właściwości materiałów.
Dozowniki wolumetryczneOpcjonalne.
Porty procesoweGórne i boczne w położeniach przewidzianych konstrukcją sekcji cylindra.
Lokalizacja punktów dozowaniaDobierana podczas konfiguracji sekcji cylindra i wyposażenia stanowiska.
Dozowanie boczneOpcjonalne, z wykorzystaniem odpowiednio przygotowanych przyłączy.
Dozowanie cieczy do zasypuOpcjonalne, przez układ pompy i właściwe przyłącza.
Dozowanie cieczy do cylindraOpcjonalne, z doborem pompy do ciśnienia i właściwości formulacji.
Dozowanie gazów procesowychOpcjonalne wykonanie projektowe z odpowiednią instalacją i zabezpieczeniami.
OdgazowanieOpcjonalne, w odpowiednio przygotowanej sekcji procesu.
Integracja dozowników z PLCMożliwa wspólna obsługa dozowania, receptur i rejestracji danych.

Pomiary i diagnostyka procesu HME

ParametrWartość / wykonanie
Pomiar temperatury cylindraW niezależnie regulowanych strefach.
Pomiar temperatury głowicyW odpowiednio wyposażonych strefach głowicy i adaptera.
Pomiar temperatury materiałuW odpowiednio wyposażonym punkcie procesu.
Pomiar ciśnienia materiałuCzujnik ciśnienia stopu dobrany do zakresu ciśnień i właściwości formulacji.
Pomiar obciążenia napęduElektroniczny, w systemie napędowym.
Sygnał momentuWyznaczany przez napęd; rejestracja w systemie sterowania.
Szybka akwizycja danychOpcjonalne moduły rejestracji sygnałów procesowych.
Rejestracja parametrów procesuTemperatury, ciśnienia, parametry napędu oraz dodatkowe sygnały zgodnie z konfiguracją PLC.
Archiwizacja i eksport danychFunkcje dobierane do konfiguracji systemu sterowania i wymagań laboratorium.

PLC, komunikacja i rozbudowa stanowiska

ParametrWartość / wykonanie
System sterowaniaPLC czasu rzeczywistego, rozproszona architektura automatyki.
Panel operatorskiDotykowy panel HMI.
Receptury technologiczneZapisywanie i odtwarzanie parametrów procesu.
EthernetStandardowo.
Serwer OPC UAOpcjonalnie.
Serwer WWWOpcjonalnie.
Wi-Fi i obsługa z tabletuOpcjonalnie.
Zdalny nadzór serwisowyOpcjonalnie.
Integracja urządzeń laboratoryjnychMożliwość współpracy z dozownikami, pompami, głowicami, systemami pomiarowymi i urządzeniami odbiorczymi.
Rozbudowa sterowania PLC i HMIDostosowanie funkcji sterowania, pomiarów i komunikacji do programu badań.
Systemy LMS / PMS / DMSOpcjonalnie, zgodnie z konfiguracją stanowiska.
Dokumentacja urządzeniaDokumentacja techniczno-ruchowa; dodatkowa dokumentacja według uzgodnionego zakresu dostawy.
Opis techniczny

LEM-2CF 2×12 mm PHARMA – kompaktowa wytłaczarka dwuślimakowa do rozwoju formulacji HME

LEM-2CF 2×12 mm PHARMA to laboratoryjna wytłaczarka dwuślimakowa SiTech3D przeznaczona do farmaceutycznej ekstruzji na gorąco (hot-melt extrusion, HME), opracowywania formulacji API–polimer oraz przygotowywania materiałów do badań analitycznych i rozwoju procesu.

Urządzenie łączy współbieżny układ ślimaków segmentowych, wzdłużnie otwierany cylinder, możliwość wyboru długości L/D i wielostrefową regulację temperatury. Dzięki temu laboratorium może prowadzić systematyczne eksperymenty, porównywać konfiguracje procesu i analizować zależności między właściwościami składników, warunkami przetwarzania i jakością otrzymywanego ekstrudatu.

LEM-2CF jest dostępna w dwóch wariantach zabudowy – nabiurkowym i wolnostojącym. Pozwala to dobrać stanowisko do przestrzeni laboratorium, planowanego wyposażenia oraz sposobu organizacji badań.

Rozwój formulacji API–polimer i amorficznych dyspersji stałych ASD

Farmaceutyczna ekstruzja na gorąco umożliwia przetwarzanie substancji czynnej API z odpowiednio dobranym nośnikiem polimerowym i składnikami pomocniczymi. Technologia znajduje zastosowanie między innymi podczas opracowywania stałych dyspersji, w tym amorficznych dyspersji stałych (ASD), badanych w celu poprawy właściwości formulacji substancji o ograniczonej rozpuszczalności.

LEM-2CF umożliwia porównywanie różnych nośników, udziałów API, profili temperatury, konfiguracji ślimaków i warunków dozowania. Program badań może obejmować serię eksperymentów, w których zmienia się wybrane parametry przy zachowaniu pozostałych warunków procesu.

Otrzymane materiały można poddawać analizom DSC, XRPD, badaniom zawartości API, profilu rozpuszczania oraz stabilności. Połączenie wyników analitycznych z danymi procesu pozwala rozwijać formulację na podstawie mierzalnych zależności.

Miniaturowy układ 2×12 mm – badania z ograniczoną ilością materiału

W początkowych etapach rozwoju farmaceutycznego ilość dostępnej substancji czynnej bywa ograniczona, a koszt materiału może istotnie wpływać na zakres programu badawczego. Jednocześnie dobór nośnika, udziału składników i warunków wytłaczania wymaga wykonania wielu porównywalnych prób.

Średnica ślimaków 12 mm pozwala dopasować skalę eksperymentów do takiego programu, z uwzględnieniem ilości dostępnego API oraz masy próbek potrzebnych do analiz.

Wymaganą ilość materiału określa się na podstawie objętości układu, stabilnego zakresu dozowania, czasu ustalenia procesu, strat rozruchowych oraz planowanej liczby doświadczeń. Umożliwia to racjonalne projektowanie eksperymentów i wykorzystanie dostępnych składników.

Cztery długości L/D – konfiguracja układu do wymagań procesu HME

LEM-2CF oferuje cztery konfiguracje długości roboczej: L/D 32, 36, 44 i 48. Cylinder jest zestawiany z osiowych sekcji konstrukcyjnych, obejmujących odcinek podstawowy 24D lub 36D oraz odcinek dodatkowy 8D albo 12D.

Wybór długości umożliwia dostosowanie przestrzeni procesowej do wymaganej sekwencji transportu, uplastyczniania i mieszania, a także do konfiguracji ślimaków i rozmieszczenia przyłączy technologicznych.

Krótsze wykonania mogą odpowiadać programom badań wymagającym ograniczonej liczby operacji procesowych, natomiast dłuższe umożliwiają przygotowanie bardziej rozbudowanych konfiguracji mieszania i transportu materiału.

Dobór L/D uwzględnia nie tylko geometrię urządzenia, ale również czas przebywania, stopień napełnienia, obciążenia mechaniczne i historię cieplną formulacji. Pozwala to świadomie dopasować układ do właściwości API i nośnika polimerowego.

Wzdłużnie otwierany cylinder – bezpośredni dostęp do układu procesowego

Cylinder LEM-2CF jest dzielony wzdłużnie, co umożliwia otwarcie górnej części i uzyskanie dostępu do ślimaków oraz powierzchni roboczych. Rozwiązanie ułatwia oględziny układu po zakończeniu eksperymentu, kontrolę pozostałości formulacji i przygotowanie stanowiska do kolejnej próby.

Dostęp do elementów mających kontakt z materiałem ma szczególne znaczenie podczas badań porównawczych, w których zmieniają się substancje czynne, nośniki polimerowe lub składniki pomocnicze.

Połączenie wzdłużnego otwierania cylindra z osiową konstrukcją sekcyjną umożliwia dobór długości procesu przy zachowaniu wygodnego dostępu do jego elementów roboczych.

Współbieżne ślimaki segmentowe – projektowanie transportu i mieszania

LEM-2CF wykorzystuje współbieżne ślimaki segmentowe, budowane z elementów transportowych, ugniatających, mieszających i restrykcyjnych. Geometria i kolejność segmentów są dobierane do właściwości przetwarzanej formulacji oraz wymaganych operacji technologicznych.

Konfiguracja ślimaków wpływa na transport materiału, lokalny stopień napełnienia, intensywność mieszania, rozkład obciążeń mechanicznych i czas przebywania. Zmiana elementów pozwala analizować wpływ geometrii układu na przebieg procesu oraz właściwości otrzymywanego ekstrudatu.

W badaniach HME ma to znaczenie zarówno podczas opracowywania mieszanin API–polimer, jak i przy porównywaniu nośników o różnych właściwościach reologicznych i termicznych.

Informacje o konstrukcji i zastosowaniach elementów ślimakowych przedstawiamy również na stronie ślimaków i segmentów do wytłaczarek SiTech3D.

Napęd dwuślimakowy – dobór momentu i prędkości do procesu

LEM-2CF dysponuje nominalnym momentem obrotowym 9 Nm na ślimak oraz napędem o mocy nominalnej 1,5 kW. Dostępna jest charakterystyka wykonania przewidująca moc maksymalną do 2,2 kW oraz warianty o maksymalnej prędkości obrotowej od 600 do 1200 obr./min.

Dobór napędu i przekładni uwzględnia lepkość formulacji, stopień napełnienia, konfigurację elementów mieszających i przeciwciśnienie głowicy. Dostępny moment w danym punkcie pracy wynika z charakterystyki moment–prędkość zastosowanego układu.

Elektroniczny nadzór obciążenia napędu pozwala obserwować reakcję procesu na zmiany warunków pracy. Rejestrowanie tych danych wraz z temperaturą, ciśnieniem i parametrami dozowania wspiera analizę porównawczą kolejnych eksperymentów.

Wersja nabiurkowa i wolnostojąca – stanowisko dopasowane do laboratorium

Wykonanie nabiurkowe posiada kompaktową obudowę, umożliwiającą ustawienie wytłaczarki na odpowiednio przygotowanym stanowisku laboratoryjnym. W tej konfiguracji wodny układ chłodzenia strefy zasypowej jest umieszczony poza urządzeniem.

Wykonanie wolnostojące wykorzystuje samodzielną obudowę ze zintegrowanym układem chłodzenia zasypu, analogicznie do rozwiązań stosowanych w laboratoryjnych wytłaczarkach serii LE.

Oba warianty zachowują podstawową konstrukcję współbieżnego układu dwuślimakowego, dostępne długości L/D, segmentowe ślimaki i możliwości konfiguracji procesu. Wybór wykonania pozwala dostosować stanowisko do organizacji laboratorium oraz planowanej integracji urządzeń pomocniczych.

Wielostrefowa termoregulacja – kontrola warunków cieplnych formulacji

LEM-2CF wyposażona jest w wielostrefowy układ ogrzewania i chłodzenia sterowany regulatorami PID. Niezależna regulacja stref umożliwia ustalenie profilu temperatury odpowiedniego dla właściwości API, nośnika polimerowego oraz kolejnych etapów procesu.

W zależności od długości i wykonania układ może obejmować od 8 do 12 stref grzewczo-chłodzących. Strefa zasypowa posiada wodny układ chłodzenia, wspierający stabilne warunki podawania materiału.

W przypadku substancji wrażliwych termicznie profil temperatury analizuje się łącznie z prędkością ślimaków, ich konfiguracją, stopniem napełnienia i przebiegiem mieszania. Umożliwia to dostosowanie warunków procesu do wymagań formulacji.

Dozowanie substancji czynnych, polimerów i dodatków

LEM-2CF może współpracować z dozownikami grawimetrycznymi i wolumetrycznymi, odpowiednio dobranymi do właściwości oraz wymaganych strumieni podawania składników. W zależności od programu badań stanowisko może zostać wyposażone także w układy dozowania cieczy, przyłącza boczne i system odgazowania.

Rozmieszczenie punktów dozowania i osprzętu procesowego dobiera się podczas konfiguracji sekcji cylindra. Pozwala to przygotować stanowisko do określonej kolejności wprowadzania API, nośników polimerowych i substancji pomocniczych.

Opcjonalna integracja dozowników ze sterownikiem PLC umożliwia wspólną obsługę podawania składników, parametrów wytłaczania i rejestracji danych procesu.

Pomiary procesu – temperatura, ciśnienie i obciążenia mechaniczne

LEM-2CF umożliwia monitorowanie temperatury cylindra i głowicy, temperatury oraz ciśnienia materiału, a także parametrów obciążenia napędu. Dane te dostarczają informacji o stabilności przebiegu wytłaczania i pozwalają porównywać kolejne doświadczenia.

Podczas badań formulacji zmiana ciśnienia stopu lub obciążenia napędu może wskazywać na różnice wynikające z lepkości materiału, sposobu dozowania, konfiguracji ślimaków albo warunków transportu i mieszania.

Stanowisko można rozbudować o dodatkowe punkty pomiarowe i moduły szybkiej akwizycji sygnałów, dostosowane do wymagań programu badawczego.

PLC, receptury i rejestracja danych technologicznych

Sterowanie wytłaczarki wykorzystuje PLC czasu rzeczywistego, rozproszoną architekturę automatyki oraz dotykowy panel operatorski HMI. System obsługuje regulację temperatury, nastawy napędu, nadzór parametrów procesu oraz zapisywanie i odtwarzanie receptur technologicznych.

Komunikacja Ethernet umożliwia integrację urządzenia z kompatybilnym wyposażeniem laboratoryjnym. Opcjonalnie dostępne są serwer OPC UA, dodatkowe moduły pomiarowe, rozbudowane funkcje rejestracji danych i zdalny nadzór serwisowy.

Możliwość rozwijania sprzętu i oprogramowania PLC oraz HMI pozwala dostosowywać stanowisko do kolejnych programów badań i integrować dodatkowe urządzenia dozujące, pomiarowe oraz odbiorcze.

Od badań formulacji do rozwoju procesu HME

Wyniki eksperymentów przeprowadzonych na LEM-2CF mogą być wykorzystywane podczas opracowywania kolejnych wariantów formulacji i planowania dalszych etapów rozwoju procesu.

Analiza uwzględnia skład materiału, geometrię ślimaków, długość L/D, stopień napełnienia, warunki termiczne, intensywność mieszania oraz czas przebywania. Informacje te pomagają identyfikować parametry istotne dla otrzymywania określonych właściwości ekstrudatu.

SiTech3D może dobrać wyposażenie dozujące, głowice, urządzenia odbiorcze i systemy pomiarowe tak, aby stanowisko realizowało wymagany przebieg procesu od wprowadzenia składników do przygotowania próbek do badań.

Dobór LEM-2CF 2×12 mm PHARMA do programu badań

Konfigurację wytłaczarki dobieramy na podstawie właściwości API i nośnika polimerowego, dostępnej ilości materiału, planowanego zakresu temperatur, rodzaju operacji technologicznych oraz oczekiwanej postaci ekstrudatu.

Następnie ustalamy długość L/D, układ segmentów ślimakowych, sposób dozowania, rozmieszczenie portów, głowicę, wyposażenie pomiarowe oraz wariant zabudowy.

Planujesz rozwój formulacji API–polimer, badania HME lub eksperymenty nad amorficznymi dyspersjami stałymi? Prześlij nam założenia procesu i wymagania dotyczące próbek. Zespół SiTech3D przygotuje propozycję konfiguracji LEM-2CF i kompletnego stanowiska badawczego.

Skontaktuj się z zespołem technicznym SiTech3D.
