Urządzenia zdawcze i odbiorcze

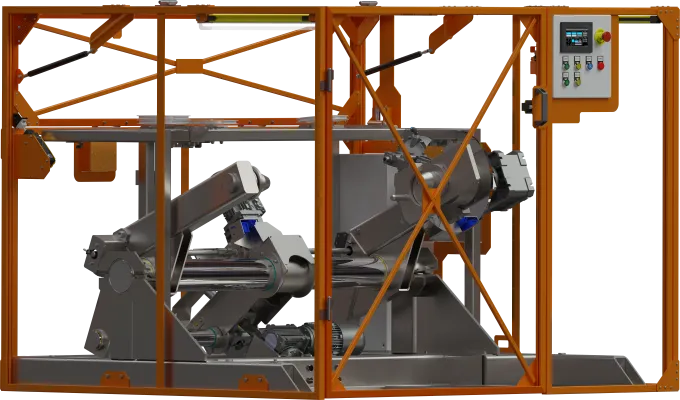

Maszyny są odwijarkami lub nawijarkami trawersującymi z napędzaną szpulą odwijającą lub nawijającą przewody w izolacji lub inne media na przykład rurki w dowolnym ciągu technologicznym. Załadunek szpuli odbywa się ręcznie lub półautomatycznie, za pomocą przesuwnych ramion. Trawersowanie szpuli umożliwia nawijanie przewodów o dużym przekroju lub dużej sztywności i dużym promieniu zginania.

		Urządzenie zdawcze	Urządzenie zdawcze	Nawijarka	Urządzenie zdawcze	Nawijarka	Urządzenie zdawcze	Nawijarka
Urządzenia zdawcze i odbiorcze	Model	UZ-800	UZ-1600	N-1600	UZ-1600	N-1600	UZ-2200	N-2200

Maksymalna prędkość obrotowa szpuli	[rpm]	200	100	100	190	190	110	110
Maksymalna szerokość szpuli	[mm]	800	1600	1600	1600	1600	1600	1600
Minimalna szerokość szpuli	[mm]	300	600	600	600	600	300	300
Maksymalna zewnętrzna średnica szpuli	[mm]	800	1600	1600	1600	1600	2200	2200
Minimalna zewnętrzna średnica szpuli	[mm]	400	600	600	600	600	600	600
Maksymalna średnica nawoju na szpuli	[mm]	800	1600	1600	1600	1600	2200	2200
Min. średnica nawoju na szpuli	[mm]	300	300	300	300	300	300	300
Maksymalna masa szpuli	[kg]	2000	3000	3000	3000	3000	3000	3000
Średnica nawijanego kabla lub profilu	[mm]	lut.20	kwi.30	kwi.30	kwi.20	kwi.20	kwi.20	kwi.20
Mocowanie szpuli mechaniczne [ zaciski mechaniczne]		Tak	Tak	Tak	Tak	Tak	Tak	Tak
Trawersowanie		Tak	Tak	Tak	Tak	Tak	Tak	Tak
Automatyczne utrzymywanie poziomu odwijanego profilu		Tak	Nie	Nie	Nie	Nie	Nie	Nie
Wbudowany magazyn - kompensator		Tak	Nie	Nie	Nie	Nie	Nie	Nie
Średnica pinola	[mm]	50-100	55-100	55-100	55-100	55-100	80-100	80-100
Odległość zaczepu napędowego od osi obrotu	[mm]	125-300	125-300	125-300	125-300	125-300	125-375	125-376
Moc całkowita	[kW]	5	6	6	9	9	10	10
Cyfrowy pomiar prędkości		Tak	Tak	Tak	Tak	Tak	Tak	Tak
System bezpieczeństwa oraz ogrodzenie		Tak	Tak	Tak	Tak	Tak	Tak	Tak
Hamulec bezpieczeństwa tarczowy		Tak	Tak	Tak	Tak	Tak	Tak	Tak
Cyfrowy sterownik PLC		Tak	Tak	Tak	Tak	Tak	Tak	Tak
Dotykowy ekran operatora		Tak	Tak	Tak	Tak	Tak	Tak	Tak
System bezpieczeństwa		Tak	Tak	Tak	Tak	Tak	Tak	Tak
Cyfrowa magistrala komunikacyjna		Tak	Tak	Tak	Tak	Tak	Tak	Tak
Wymiary [długość-szerokość-wysokość]	[mm]	2000-2000-1600	3000-3850-2600	3000-3850-2600	3100-4000-3100	3100-4000-3100	3200-3850-3300	3200-3850-3300

Urządzenia zdawcze i odbiorcze do odwijania i nawijania profili.

Obsługa urządzenia sprowadza się do załadunku i wyładunku szpul na nawijarkę- odwijarkę i kontroli utrzymywania zadanych parametrów pracy maszyny.
W zależności do typu szpuli może wystąpić konieczność wymiany pinola i regulacja osi zabieraka.

Nawijarki i odwijarki [urządzenia zdawcze] są wyposażone w pełni cyfrowy system sterownia oparty o sterownik PLC. Ekran dotykowy o wysokiej przekątnej ułatwia operatorowi obsługę urządzenia. Wszystkie napędy zastosowane w urządzeniu są oparte o energooszczędną technologię 120 Hz. Zastosowane napędy cechują mniejsze gabaryty i większa dynamika ruchu przy tej samej mocy.
W celu zapewnienia bezpieczeństwa pracy ze szpulami o masie dochodzącej do 3000 kg i prędkości wirowania do 200 obrotów na minutę. zastosowano wysokowydajne hamulce tarczowe. Hamulce tarczowe są wyposażone w tarcze do średnicy dostosowanej do masy szpuli i prędkości wirowania oraz dwustronne zaciski z okładzinami hamującymi. W celu zapewnienia bezpiecznej obsługi dostęp do urządzenia jest kontrolowany za pomocą systemu bezpieczeństwa, ogrodzenia oraz barier świetlnych.

Konstrukcja urządzeń pozwala na dostosowanie do wymagań klienta w zakresie parametrów technicznych oraz systemów bezpieczeństwa i sterowania.

Dołożyliśmy wszelkich starań, aby informacje o naszych produktach były poprawne merytorycznie. Prosimy dane techniczne urządzeń traktować jako orientacyjne, ponieważ w sposób ciągły doskonalimy nasze produkty dostosowując je do zmieniających się technologii. Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu artykułów Kodeksu Cywilnego
