Linia do produkcji filamentu z wytłaczarką 45 mm
>
Linie do produkcji filamentów dla drukarek 3D > Linie produkcyjne filamentów do drukarek 3D

Linia do produkcji filamentu z wytłaczarką 45 mm

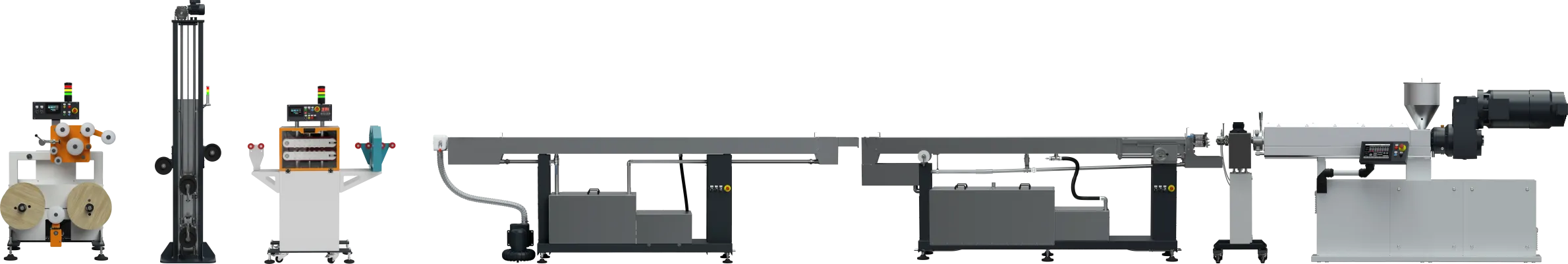

Linia do produkcji filamentu z wytłaczarką fi 45mm.

Linia do produkcji filamentu z wytłaczarką fi 45mm.

left
Linia do produkcji filamentu z wytłaczarką fi 45mm.
Linia do produkcji filamentu z wytłaczarką fi 45mm-1.
right
Linia SiTech3D z wytłaczarką LE-1S 45 mm jest przeznaczona do regularnej i ciągłej produkcji filamentu 2,85 i 3,00 mm. Układ łączy jednoślimakową wytłaczarkę o większym potencjale strumienia materiału z konfigurowalnym chłodzeniem, pomiarem geometrii online, regulowanym odciągiem, magazynem kompensacyjnym oraz dwuwrzecionowym nawijaniem.

W przedstawionej konfiguracji LE-1S 45 współpracuje z niezależną pompą stopu P-72, która stabilizuje strumień tworzywa kierowany do głowicy. P-72 jest oddzielnym urządzeniem wolnostojącym, zintegrowanym z linią elektrycznie i programowo. Wytłaczarka może również pracować bez pompy.

Zdolność przetwórcza LE-1S 45 wynosi co najmniej 60 kg/h w odpowiednio dobranych warunkach, jednak rzeczywista wydajność gotowego filamentu zależy od całego procesu. Przy większych średnicach szczególnego znaczenia nabierają długość i konfiguracja stref chłodzenia, stabilność pomiaru średnicy oraz możliwości układów odbioru i nawijania. Dlatego linię dobiera się jako kompletny układ technologiczny, a nie wyłącznie na podstawie wydajności wytłaczarki.
Dane techniczne urządzenia

Wytłaczarka LE-1S 45 mm

Parametr Wartość / wykonanie
Średnica ślimaka 45 mm
L/D 32
Konstrukcja ślimaka Monolityczna; geometria dobierana do materiału i procesu
Wykonanie ślimaka i cylindra Azotowane standardowo
Konstrukcja cylindra Modułowa, z wymienną strefą karmienia
Strefa karmienia Gładka standardowo; rowkowana opcjonalnie
Sposób karmienia Zalewowy lub głodowy
Napęd ślimaka 22 kW
Moment obrotowy Do 1450 Nm
Maksymalna prędkość ślimaka 145 obr./min
Zdolność przetwórcza wytłaczarki Co najmniej 60 kg/h; rzeczywista wartość zależy od materiału, geometrii ślimaka i konfiguracji procesu
Strefy grzewczo-chłodzące cylindra 5 standardowo
Maksymalna temperatura pracy 400°C standardowo; do 420°C w wykonaniu HT; do 270°C w wykonaniu kwasoodpornym
Chłodzenie strefy karmienia Wodne, w obiegu z pompą i chłodnicą
Odgazowanie Opcjonalnie
Port procesowy 1/2 UNF, opcjonalnie
Pomiar stopu Temperatura i ciśnienie stopu
Przygotowanie pod dozowniki grawimetryczne 3 stanowiska standardowo; czwarte opcjonalnie
Pojemność zasobnika 10 l
Wysokość osi procesu 1100 mm
Dostęp do układu uplastyczniającego Cylinder obracany poziomo w lewo lub w prawo

Pompa stopu P-72

Parametr Wartość / wykonanie
Objętość geometryczna 20 cm³/obr.
Geometryczny strumień stopu 6 dm³/h przy 5 obr./min; 72 dm³/h przy 60 obr./min
Lepkość 40 000 Pa·s
Temperatura robocza 400°C
Temperatura czyszczenia 450°C
Ciśnienie wylotowe 40 MPa
Ciśnienie różnicowe 25 MPa
Napęd 1,5 kW, sterowanie falownikiem
Pomiar ciśnienia Przed i za pompą
Regulacja temperatury 3 strefy, regulacja PID, 3 punkty pomiaru temperatury
Chłodzenie sprzęgła i łożyskowania Powietrzne
Integracja z LE-1S Procesowa, elektryczna i programowa; P-72 pozostaje niezależnym urządzeniem mechanicznym
Konstrukcja urządzenia Niezależne urządzenie wolnostojące na własnej podstawie, wyposażone w stopy i koła transportowe
Praca LE-1S 45 bez pompy P-72 Możliwa po odłączeniu pompy P-72 od ciągu procesowego

Głowica filamentowa

Parametr Wartość / wykonanie
Standardowe średnice filamentu 2,85 mm i 3,00 mm
Konstrukcja Głowica prosta z rozdzielaczem strumienia
Temperatura pracy Do 400°C w wykonaniu azotowanym; do 270°C w wykonaniu kwasoodpornym
Regulacja temperatury Niezależna
Pomiar ciśnienia stopu Tak
Zabezpieczenie nadciśnieniowe Membranowy bezpiecznik ciśnieniowy, przyłącze 1/2 UNF
Zamknięcie Klinowe

Pierwsza wanna procesowa

Parametr Wartość / wykonanie
Długość czynna 3000 mm w konfiguracji standardowej; inne długości zależnie od wymagań procesu
Szerokość 150 mm w konfiguracji standardowej
Wysokość osi procesu 1100 mm
Funkcja procesowa Pierwszy stopień kontrolowanego chłodzenia filamentu; możliwość pracy jako wanna temperowana lub chłodząca zależnie od procesu
Standardowy zakres temperatury 40–80°C przy pracy jako wanna temperowana
Regulacja odległości od głowicy 0–200 mm
Mechanizm regulacji położenia Prowadnice liniowe, precyzyjny mechanizm regulacyjny
Układ termiczny Grzanie elektryczne i wymiennik ciepła
Obieg wody Pompa obiegowa z regulacją falownikiem; przepływ dobierany tak, aby zapewnić wymianę ciepła bez destabilizacji toru filamentu
Uzupełnianie wody Automatyczne
Filtracja Filtr tkaninowy

Kalibrator / zespół wejściowy pierwszej wanny

Parametr Wartość / wykonanie
Wkładka wejściowa Wymienna; średnica dobierana do materiału i procesu
Regulacja położenia Osie X/Y
Podciśnienie Wytwarzane z wykorzystaniem sprężonego powietrza

Kolejne strefy chłodzenia i osuszanie filamentu

Parametr Wartość / wykonanie
Liczba kolejnych wanien 1 w konfiguracji standardowej; dodatkowe wanny zależnie od materiału, średnicy filamentu i wymaganego punktu pracy
Długość czynna pojedynczej wanny 3000 mm w konfiguracji standardowej; inne długości zależnie od projektu
Szerokość 150 mm w konfiguracji standardowej
Wysokość osi procesu 1100 mm
Odległość pomiędzy wannami Regulowana; standardowo możliwy dobór w zakresie około 300–2000 mm
Regulacja temperatury Aktywna
Obieg wody Pompa obiegowa z regulacją falownikiem i wymiennik ciepła
Wyrównywanie poziomu wody Pomiędzy pierwszą i drugą wanną w konfiguracji standardowej
Uzupełnianie wody Opcjonalnie automatyczne
Mechaniczne usuwanie wody Podwójne zgarniacze
Osuszanie Oddzielny osuszacz powietrzny z wentylatorem
Standardowa konfiguracja chłodzenia Wanna temperowana + wanna zimna
Alternatywne konfiguracje chłodzenia Dobierane do procesu, np. wanna zimna + wanna zimna, dodatkowa strefa wodna lub większa długość czynna chłodzenia
Dobór układu chłodzenia Liczba i długość wanien, temperatury wody oraz odległości pomiędzy strefami dobierane do materiału, średnicy filamentu, temperatury stopu, strumienia masowego i wymaganej prędkości procesu

Pomiar filamentu i regulacja średnicy

Parametr Wartość / wykonanie
Standardowy system pomiarowy Laser dwuosiowy
Typowa rozdzielczość wskazania systemu laserowego 0,001 mm
Pomiar trzyosiowy Opcjonalnie
EdgeMetric 360 Opcjonalnie zamiast standardowego lasera lub jako dodatkowy system pomiarowy
Liczba punktów pomiarowych 1 standardowo; 2 zależnie od konfiguracji
Automatyczna regulacja średnicy Korekta prędkości odciągu na podstawie pomiaru; funkcja włączana i wyłączana

Odciąg gąsienicowy

Parametr Wartość / wykonanie
Długość czynna gąsienic 400 mm
Szerokość gąsienic 70 mm
Maksymalna prędkość mechaniczna 150 m/min
Prędkość technologiczna Zależna od materiału, średnicy filamentu, temperatury stopu, strumienia masowego oraz konfiguracji chłodzenia
Napęd 2 × 0,55 kW, sterowanie falownikami
Zakres szczeliny gąsienic 0–70 mm
Rozdzielczość odczytu położenia szczeliny 0,01 mm
Regulacja szczeliny Elektryczna z poziomu panelu operatorskiego
Sterowanie lokalne PLC + dotykowy ekran HMI

Magazyn filamentu / kompensator naciągu

Parametr Wartość / wykonanie
Pojemność 38 m standardowo; do 150 m zależnie od konfiguracji
Średnica rolek 200 mm
Stabilizacja naciągu Grawitacyjna, przez masę ruchomego dolnego zespołu rolek i przełożenie układu
Pomiar położenia dolnego zespołu Enkoder liniowy; rozdzielczość odczytu 0,2 mm
Sterowanie prędkością nawijarki Na podstawie położenia dolnego zespołu rolek
Pomiar siły naciągu Czujnik siły z elementem tensometrycznym; rozdzielczość odczytu 0,1 N
Funkcja procesowa Kompensacja zmian pomiędzy odciągiem i nawijarką, stabilizacja naciągu oraz zwiększenie czasu przebywania filamentu przed nawijaniem
Dobór pojemności Zależnie od prędkości linii, wymaganego czasu buforowania i warunków stabilizacji produktu przed nawijaniem

Nawijarka dwuwrzecionowa

Parametr Wartość / wykonanie
Liczba wrzecion 2
Maksymalna prędkość mechaniczna nawijania 150 m/min
Zmiana szpuli Ręczna, bez zatrzymywania ekstruzji i odciągu
Maksymalna średnica szpuli Ø400 mm standardowo; do około Ø600 mm w wykonaniu specjalnym
Maksymalna szerokość szpuli 300 mm standardowo; do około 500 mm w wykonaniu specjalnym
Maksymalna masa szpuli Około 20 kg w wykonaniu standardowym
Układacz filamentu Mechaniczny Uhing, krokowy lub serwo zależnie od konfiguracji
Sterowanie lokalne PLC + dotykowy ekran HMI

Sterowanie, receptury i rejestracja danych

Parametr Wartość / wykonanie
Architektura sterowania Rozproszona, z centralnym sterowaniem i nadzorem z poziomu LE-1S
Lokalne punkty operatorskie Odciąg i nawijarka z własnymi PLC i ekranami HMI
Dodatkowe panele HMI Opcjonalnie, liczba i lokalizacja według konfiguracji linii
Receptury Zapis i przywoływanie wartości zadanych procesu
Rejestracja danych procesowych CSV na pamięci USB
Interwał rejestracji Od 1 s; możliwy dłuższy interwał
Ethernet Standardowo
OPC UA Obsługa wbudowana w platformę sterowania; konfiguracja i integracja opcjonalnie
Wi-Fi i tablet Opcjonalnie
Zdalny nadzór i sterowanie Opcjonalnie, zależnie od konfiguracji systemu
LMS – Logistics Management System Opcjonalnie
PMS – Power Management System Opcjonalnie
DMS – Dosing Management System Opcjonalnie

Parametry całej linii

Parametr Wartość / wykonanie
Standardowe średnice filamentu 2,85 mm i 3,00 mm
Zdolność przetwórcza wytłaczarki Co najmniej 60 kg/h; rzeczywista wydajność gotowego filamentu zależy od całego układu technologicznego
Standardowa konfiguracja chłodzenia 2 niezależne strefy wodne po około 3000 mm
Rozbudowa układu chłodzenia Możliwość zmiany liczby i długości wanien oraz odległości pomiędzy kolejnymi strefami chłodzenia
Konfiguracja magazynu Około 38 m standardowo; do około 150 m zależnie od konfiguracji
Maksymalna prędkość mechaniczna downstreamu 150 m/min
Prędkość technologiczna produkcji Zależna od materiału, średnicy filamentu, temperatury stopu, strumienia masowego oraz konfiguracji chłodzenia i odbioru
Wydajność technologiczna gotowego filamentu Wynika z bilansu całego procesu i nie jest utożsamiana wyłącznie ze zdolnością przetwórczą wytłaczarki ani maksymalną prędkością mechaniczną downstreamu
Dobór konfiguracji procesu Układ wytłaczania, stabilizacji strumienia stopu, chłodzenia, pomiaru, odciągu, magazynowania i nawijania dobierany do wymaganego punktu pracy
Przeznaczenie eksploatacyjne Projektowana do ciągłej produkcji 24/7
Opis techniczny

Linia do produkcji filamentu 2,85 i 3,00 mm

Linia z wytłaczarką LE-1S 45 mm została zaprojektowana jako kompletny ciąg technologiczny do regularnej produkcji filamentu. Poszczególne zespoły odpowiadają kolejno za przygotowanie i stabilizację strumienia stopu, formowanie produktu, kontrolowane chłodzenie, pomiar geometrii, odbiór, kompensację naciągu oraz nawijanie.

Takie podejście ma szczególne znaczenie przy większych strumieniach materiału. Zwiększenie możliwości wytłaczarki nie prowadzi automatycznie do takiego samego wzrostu wydajności gotowego filamentu. Punkt pracy całej linii zależy również od średnicy produktu, właściwości materiału, temperatury stopu, zdolności układu chłodzenia oraz parametrów urządzeń downstream.

LE-1S 45 mm – układ uplastyczniający do produkcji ciągłej

Podstawą linii jest jednoślimakowa wytłaczarka LE-1S 45 mm o L/D 32, wyposażona w napęd 22 kW i układ przenoszący moment obrotowy do 1450 Nm. Maksymalna prędkość ślimaka wynosi 145 obr./min.

Zdolność przetwórcza wytłaczarki wynosi co najmniej 60 kg/h w odpowiednio dobranych warunkach procesowych. Parametr ten opisuje możliwości układu ekstruzyjnego, a nie gwarantowaną wydajność gotowego filamentu. Rzeczywisty punkt pracy zależy od materiału, geometrii ślimaka oraz konfiguracji wszystkich kolejnych etapów linii.

Pięć niezależnie sterowanych stref grzewczo-chłodzących umożliwia kształtowanie profilu temperaturowego zgodnie z wymaganiami tworzywa. Pomiar temperatury i ciśnienia stopu pozwala obserwować rzeczywiste warunki panujące przed dalszą częścią układu procesowego.

Wytłaczarka może współpracować z dozowaniem grawimetrycznym, a strefa karmienia i geometria ślimaka mogą być dobierane do właściwości przetwarzanego materiału.

LE-1S 45 jest rozwiązaniem przeznaczonym przede wszystkim do stabilnego przetwarzania przygotowanych granulatów, mieszanin i compoundów. Jeżeli zasadniczą częścią procesu ma być intensywne mieszanie, przygotowywanie formulacji lub wprowadzanie dodatków w kolejnych strefach układu, należy rozważyć zastosowanie wytłaczarki dwuślimakowej.

P-72 – niezależna pompa stopu

W przedstawionej konfiguracji pomiędzy LE-1S 45 a głowicą może pracować pompa stopu P-72. Jej zadaniem jest stabilizacja strumienia stopionego tworzywa kierowanego do narzędzia formującego oraz ograniczenie wpływu zmian występujących wcześniej w procesie na warunki wytłaczania filamentu.

P-72 jest niezależnym urządzeniem wolnostojącym na własnej podstawie, wyposażonym w stopy i koła transportowe. Nie stanowi mechanicznej części wytłaczarki. Jest natomiast integrowana z linią procesowo, elektrycznie i programowo.

Objętość geometryczna pompy wynosi 20 cm³/obr., co odpowiada geometrycznemu strumieniowi 6 dm³/h przy 5 obr./min oraz 72 dm³/h przy 60 obr./min. Pompa posiada pomiar ciśnienia przed i za zespołem pompującym oraz niezależną regulację temperatury.

LE-1S 45 może pracować również bez P-72. Pozwala to dobierać architekturę toru stopu do konkretnego materiału i wymagań procesu, zamiast traktować pompę jako obowiązkowy element każdej aplikacji.

Formowanie filamentu

W przedstawionej konfiguracji linia jest przygotowana do produkcji filamentu o średnicach nominalnych 2,85 i 3,00 mm. Głowica posiada niezależną regulację temperatury oraz pomiar ciśnienia stopu.

Nominalna średnica produktu nie wynika wyłącznie ze średnicy otworu narzędzia. Po opuszczeniu głowicy tworzywo podlega pęcznieniu wytłoczyny, rozciąganiu, chłodzeniu i skurczowi. Końcowa geometria filamentu jest więc rezultatem współpracy układu formującego, chłodzenia i odciągu.

Chłodzenie i stabilizacja termiczna filamentu

Przy produkcji filamentu zdolność układu chłodzenia jest jednym z parametrów określających rzeczywistą wydajność całej linii. Ma to szczególne znaczenie przy średnicach 2,85 i 3,00 mm oraz przy wykorzystaniu większego potencjału strumienia materiału oferowanego przez LE-1S 45.

W konfiguracji standardowej stosowane są dwie niezależne strefy wodne o długości około 3000 mm każda. Pierwsza wanna może pracować jako strefa temperowana, natomiast kolejny etap odpowiada za dalsze chłodzenie filamentu przed pomiarem i odciągiem.

Układ nie jest ograniczony do jednej stałej konfiguracji. Liczba wanien, ich długość, temperatury wody oraz odległości pomiędzy kolejnymi strefami mogą być dobierane do materiału, średnicy produktu, temperatury stopu i wymaganego punktu pracy. Dla procesów o większym obciążeniu cieplnym możliwe jest zwiększenie długości czynnej chłodzenia lub zastosowanie dodatkowych stref wodnych.

Dlaczego większa średnica wymaga odpowiedniego chłodzenia?

Przy tej samej prędkości liniowej masa materiału transportowanego w jednostce czasu rośnie wraz z polem przekroju filamentu, a więc w przybliżeniu z kwadratem jego średnicy. Równocześnie w grubszym produkcie zwiększa się droga przewodzenia ciepła pomiędzy rdzeniem i powierzchnią.

Oznacza to, że wraz ze wzrostem średnicy i strumienia masowego należy odpowiednio skalować również czas oraz intensywność chłodzenia. Z tego względu rzeczywista wydajność technologiczna linii wynika z bilansu całego procesu, a nie tylko z możliwości układu uplastyczniającego.

Stabilizacja przed pomiarem i nawijaniem

Po ostatniej strefie wodnej nadmiar wody jest usuwany mechanicznie, a filament jest osuszany powietrzem. Pomiar geometrii wykonywany jest po odpowiednim schłodzeniu i osuszeniu produktu, tak aby wskazania mogły być wykorzystane do kontroli procesu.

Magazyn umieszczony dalej w ciągu technologicznym nie zastępuje chłodzenia wodnego. Zapewnia jednak dodatkowy czas pomiędzy odciągiem i nawijaniem, podczas którego temperatura w przekroju filamentu może dalej się wyrównywać.

Pomiar średnicy i regulacja closed loop

Standardowym rozwiązaniem jest laserowy pomiar średnicy w dwóch osiach. Typowa rozdzielczość wskazania systemu wynosi 0,001 mm. Wartości tej nie należy utożsamiać z tolerancją produkcyjną gotowego filamentu.

Zależnie od wymagań procesu możliwe jest zastosowanie systemu trzyosiowego albo głowicy EdgeMetric 360. EdgeMetric 360 może zastępować standardowy miernik lub pracować jako dodatkowy punkt kontroli geometrii.

Linia może być wyposażona w jeden albo dwa punkty pomiarowe. Pozwala to rozdzielić pomiar uczestniczący w sterowaniu procesu od dodatkowego pomiaru kontrolnego.

Automatyczna korekta średnicy

Pomiar online może pracować wyłącznie jako system kontroli albo uczestniczyć w zamkniętej pętli regulacji. W trybie closed loop zmierzona średnica jest wykorzystywana do korekty prędkości odciągu.

Zmiana prędkości odbioru wpływa na stopień rozciągnięcia wytłoczyny, a tym samym pozwala korygować średnicę produktu. Funkcja może być włączana lub wyłączana zależnie od sposobu prowadzenia procesu.

Pompa stopu i regulacja średnicy realizują przy tym dwa różne zadania. P-72 stabilizuje strumień stopu przed głowicą, natomiast closed loop koryguje geometrię już uformowanego i schłodzonego filamentu.

Odciąg, magazyn i kontrola naciągu

Odciąg gąsienicowy zapewnia kontrolowany odbiór filamentu i stanowi element wykonawczy układu regulacji średnicy. Maksymalna prędkość mechaniczna wynosi 150 m/min, ale nie oznacza to automatycznie takiej samej prędkości technologicznej dla każdego materiału i każdej konfiguracji chłodzenia.

Za odciągiem znajduje się magazyn filamentu pełniący funkcję kompensatora pomiędzy ciągłym odbiorem produktu i dynamiczną pracą nawijarki.

Standardowa pojemność magazynu wynosi około 38 m, a zależnie od konfiguracji może zostać zwiększona do około 150 m. Dolny zespół rolek wykorzystuje własną masę i przełożenie układu do grawitacyjnej stabilizacji naciągu.

Położenie ruchomego zespołu jest mierzone enkoderem liniowym i wykorzystywane do sterowania prędkością nawijarki. Niezależny czujnik siły umożliwia dodatkowo obserwację rzeczywistego naciągu filamentu.

Dwuwrzecionowe nawijanie

Nawijarka posiada dwa wrzeciona i współpracuje bezpośrednio z magazynem filamentu. Zmiana szpuli odbywa się ręcznie, ale nie wymaga zatrzymywania ekstruzji ani odciągu. W czasie operacji produkt jest czasowo przejmowany przez magazyn.

Standardowe wykonanie obsługuje szpule o średnicy do około 400 mm, szerokości do 300 mm i masie do około 20 kg. Zależnie od konfiguracji możliwe są również większe wykonania.

Układanie filamentu może być realizowane mechanicznie z wykorzystaniem układacza Uhing albo przez rozwiązanie krokowe lub serwo, zależnie od wymaganej konfiguracji procesu.

Sterowanie, receptury i rejestracja procesu

Linia wykorzystuje rozproszoną architekturę sterowania z centralnym nadzorem procesu. Odciąg oraz nawijarka posiadają własne sterowniki PLC i lokalne ekrany HMI, pozostając jednocześnie częścią wspólnego systemu sterowania.

Parametry zadane mogą być zapisywane jako receptury, co ułatwia odtwarzanie opracowanych ustawień podczas kolejnych kampanii produkcyjnych.

Dane procesowe mogą być rejestrowane w plikach CSV z interwałem od 1 s. Pozwala to dokumentować przebieg produkcji, porównywać kolejne partie oraz analizować zależności pomiędzy ustawieniami i rzeczywistymi parametrami procesu.

OPC UA i integracja z systemami nadrzędnymi

Obsługa OPC UA jest dostępna w platformie sterowania. Konfiguracja komunikacji oraz integracja ze środowiskiem użytkownika wykonywane są odpowiednio do wymagań konkretnej instalacji.

Opcjonalnie linia może być wyposażona w komunikację Wi-Fi, obsługę przez tablet oraz dodatkowe punkty operatorskie. System może być rozszerzany również o LMS – Logistics Management System, PMS – Power Management System oraz DMS – Dosing Management System.

Dobór rzeczywistego punktu pracy linii

W produkcji filamentu nie należy utożsamiać zdolności przetwórczej wytłaczarki, maksymalnej prędkości mechanicznej downstreamu i wydajności gotowego produktu. Są to trzy różne wielkości opisujące inne części procesu.

Rzeczywisty punkt pracy zależy od właściwości materiału, temperatury stopu, średnicy filamentu, wydajności układu ekstruzyjnego, konfiguracji chłodzenia, stabilności pomiaru, możliwości odciągu oraz warunków nawijania.

Dlatego wraz ze wzrostem strumienia materiału może być konieczne odpowiednie zwiększenie długości chłodzenia, liczby stref wodnych albo pojemności części odbiorczej. Pozwala to wykorzystać możliwości LE-1S 45 bez przenoszenia ograniczenia procesu na kolejne elementy linii.

Więcej informacji o zależnościach technologicznych w produkcji filamentu znajduje się w artykule Linie do produkcji i badań filamentu do drukarek 3D.

Najczęściej zadawane pytania

Czy LE-1S 45 może pracować bez pompy P-72?

Tak. P-72 jest niezależnym urządzeniem i LE-1S 45 może pracować również w konfiguracji bez pompy stopu.

Czy co najmniej 60 kg/h oznacza wydajność gotowego filamentu?

Nie. Jest to zdolność przetwórcza wytłaczarki w odpowiednio dobranych warunkach. Wydajność gotowego filamentu zależy również od średnicy produktu, materiału, temperatury stopu, chłodzenia oraz możliwości urządzeń downstream.

Czy układ chłodzenia można rozbudować?

Tak. Liczba i długość wanien, temperatury wody oraz odległości pomiędzy strefami mogą być dobierane do materiału i wymaganego punktu pracy.

Czy średnica filamentu może być regulowana automatycznie?

Tak. Pomiar online może być wykorzystany do automatycznej korekty prędkości odciągu. Funkcja może zostać włączona lub wyłączona zależnie od sposobu prowadzenia procesu.

Czy zmiana szpuli wymaga zatrzymania produkcji?

Nie. Magazyn przejmuje filament podczas ręcznej zmiany szpuli, dzięki czemu ekstruzja i odciąg mogą pracować w sposób ciągły.

Inne produkty z tej kategorii   >

Linia do produkcji filamentu z wytłaczarką LE-1SF 32 mm

Linia do produkcji filamentu z wytłaczarką 2x24mm

Dołożyliśmy wszelkich starań, aby informacje o naszych produktach były poprawne merytorycznie. Prosimy dane techniczne urządzeń traktować jako orientacyjne, ponieważ w sposób ciągły doskonalimy nasze produkty dostosowując je do zmieniających się technologii. Przedstawiona oferta ma charakter informacyjny i nie stanowi oferty handlowej w rozumieniu artykułów Kodeksu Cywilnego

X

Poproś o kontakt

Imię i nazwisko:

Nazwa Firmy

e-mail

Telefon

Treść:


chat logo
Zadzwoń
