Baza technicznych danych segmentów ślimaków do wytłaczarek dwuślimakowych.

Baza technicznych danych segmentów ślimaków do wytłaczarek dwuślimakowych.

Baza technicznych danych SiTech3D pomaga dobrać segmenty ślimaków do laboratoryjnych wytłaczarek dwuślimakowych. W interaktywnym katalogu można wyszukiwać elementy według funkcji, średnicy i symbolu oraz porównywać długości, skoki i kąty ustawienia płytek. Zestawienie obejmuje 65 rodzin segmentów i 325 kart wariantów, przydatnych przy projektowaniu konfiguracji ślimaka do transportu, mieszania, compoundingu i prób materiałowych.






Katalog segmentów ślimaków – wyszukiwarka i porównywarka

Wybór segmentu zaczyna się od jego funkcji, średnicy i geometrii. W katalogu SiTech3D można przeszukać 65 rodzin i 325 kart wariantów, sprawdzić oznaczenia oraz zestawić do trzech elementów w jednym porównaniu. To punkt wyjścia do projektowania ślimaka dla określonego materiału i zadania technologicznego.

Wpisz symbol, na przykład TSV 16-2-24-48 lub KS7 32-2-48-60, albo wybierz średnicę i funkcję. Po otwarciu karty zobaczysz dostępne wymiary, ilustrację i odnośnik do rodziny segmentów.

Otwórz katalog segmentów w osobnym widoku, aby korzystać z porównywarki na pełnej szerokości ekranu.

Jak geometria segmentów wpływa na proces wytłaczania?

Modułowy ślimak pozwala rozdzielić zadania transportu, uplastyczniania, mieszania, dozowania dodatkowych składników, odgazowania i wytwarzania ciśnienia. O zachowaniu materiału decyduje układ kolejnych segmentów oraz współpraca ślimaków z cylindrem, podawaniem i głowicą. Ta sama geometria może więc pracować inaczej po zmianie wydajności podawania, prędkości obrotowej lub lepkości stopu.

Segmenty transportujące: skok, napełnienie i ciśnienie

Skok linii śrubowej, liczba wejść zwoju, długość elementu oraz głębokość i objętość kanałów kształtują zdolność transportową. W układzie dwuślimakowym współbieżnym z dozowanym podawaniem materiału ważna jest relacja między strumieniem masowym a prędkością ślimaków. Zmiana skoku wpływa wtedy przede wszystkim na lokalne warunki transportu i stopień napełnienia kanałów. Wzrost ciśnienia zależy dodatkowo od oporu sąsiednich stref, lepkości stopu i głowicy.

Segmenty transportujące w kierunku przeciwnym do zasadniczego przepływu oraz inne elementy oporowe mogą zwiększać napełnienie strefy poprzedzającej. Bywa to potrzebne do uplastycznienia lub intensywniejszego mieszania, ale jednocześnie zmienia obciążenie napędu, temperaturę materiału i rozkład czasu przebywania.

Segmenty ugniatające: rozdział strumieni i deformacja stopu

W blokach ugniatających kolejne płytki są przesunięte względem siebie o określony kąt. Ich liczba, grubość, kształt i ustawienie wpływają na transport, wymianę materiału między kanałami oraz lokalne naprężenia. Mieszanie dystrybucyjne polega na równomiernym rozmieszczeniu składników. Mieszanie dyspersyjne wymaga naprężeń zdolnych rozdrabniać aglomeraty i krople fazy rozproszonej. Dobór segmentów powinien uwzględniać oba mechanizmy oraz wrażliwość formulacji na temperaturę i historię ścinania.

Przesunięcie kątowe płytek zmienia kompromis między zdolnością transportowania materiału a intensywnością jego mieszania. Ocena konkretnego bloku wymaga uwzględnienia całej sekwencji ślimaka, stopnia napełnienia i właściwości reologicznych przetwarzanej mieszaniny.

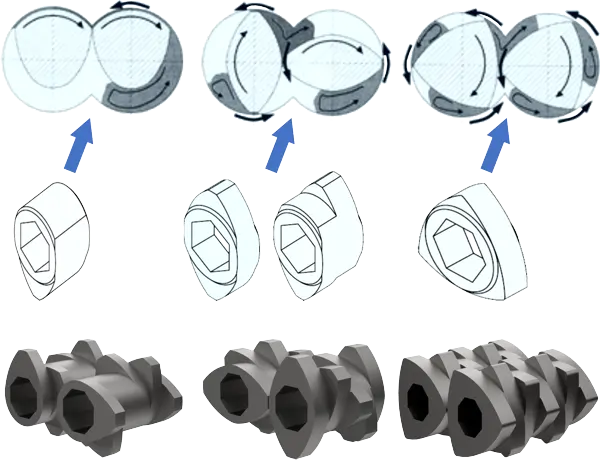

Zasada działania elementów ugniatających i rozcierających

Zasada działania segmentów ugniatających i rozcierających  stosowanych do konfigurowania ślimaków wytłaczarek dwuślimakowych.

Rys. 1 Zasada działania segmentów ugniatających i rozcierających  stosowanych do konfigurowania ślimaków wytłaczarek dwuślimakowych.

Dozowanie boczne i odgazowanie: potrzebna jest odpowiednia strefa napełnienia

W pobliżu podajnika bocznego ślimaki muszą przejąć dodatkową objętość proszku, włókien lub innego składnika. Z kolei w strefie odgazowania potrzebne są warunki umożliwiające odsłonięcie powierzchni stopu i odprowadzenie substancji lotnych bez zalewania otworu. Dobiera się więc nie tylko segment bezpośrednio pod portem, ale także elementy przed i za nim, które ustalają lokalne napełnienie i opór przepływu.

Jak odczytywać oznaczenia i wymiary segmentów?

Symbol jest skrótem informacji geometrycznych. Jego poszczególne człony należy odczytywać według zasad danej rodziny: liczba opisująca skok w elemencie transportującym może w innym typie odpowiadać długości lub innej cesze konstrukcyjnej.

TSV 16-2-24-48 oznacza w tej rodzinie segment o średnicy nominalnej D = 16 mm, dwóch wejściach zwoju, skoku P = 24 mm i długości osiowej L = 48 mm. Stąd P/D = 1,5, podczas gdy L/D = 3. Skok i długość są niezależnymi wymiarami.

KS7 32-2-48-60 to oznaczenie siedmiopłytkowego bloku ugniatającego o średnicy nominalnej 32 mm, długości 48 mm i kącie przestawienia płytek 60°. Długość odpowiada tu 1,5D. Pozostałe człony symbolu interpretuje się zgodnie z opisem rodziny KS7, a nie według reguł stosowanych dla TSV.

Co mierzyć przy porównywaniu konfiguracji ślimaka?

Parametry katalogowe opisują geometrię; ocenę pracy układu zapewniają pomiary procesu. Podczas porównywania dwóch konfiguracji należy utrzymać porównywalne warunki podawania i termoregulacji oraz obserwować kilka wielkości jednocześnie.

  • Wydajność właściwa Q/n – stosunek strumienia masowego materiału Q do prędkości obrotowej n. Pomaga porównywać obciążenie układu materiałem przy różnych obrotach. O lokalnym napełnieniu decydują dodatkowo geometria i opory przepływu.
  • SME, czyli jednostkowa energia mechaniczna – energia napędu przekazana na jednostkę masy materiału. Przy znanej mechanicznej mocy netto na ślimakach można przyjąć SME [kWh/kg] = P netto [kW] / Q [kg/h]. Do wiarygodnego wyznaczenia trzeba uwzględnić straty napędu i sposób pomiaru mocy; sama moc elektryczna silnika nie jest równoważna energii przekazanej stopowi.
  • RTD, czyli rozkład czasów przebywania – opisuje, jak długo poszczególne porcje materiału przebywają w układzie. Ma znaczenie dla powtarzalności mieszania, reakcji i ryzyka degradacji. Można go oceniać między innymi metodą znacznika, obserwując odpowiedź na wyjściu wytłaczarki.
  • Wynik procesu – rzeczywista temperatura stopu, moment obrotowy, ciśnienie, stabilność wydajności oraz właściwości otrzymanego materiału. Dla pigmentów i napełniaczy będą to także jakość rozproszenia i jednorodność mieszanki.

Porównywanie samych obrotów lub nastaw temperatury cylindra daje niepełny obraz. Dwa zestawy segmentów mogą pracować przy tej samej temperaturze zadanej, ale wprowadzać do materiału inną ilość energii mechanicznej i powodować inny rozkład czasu przebywania.

Dobór segmentów do zadania technologicznego

Masterbatch i dodatki barwiące: celem jest równomierne rozmieszczenie składników oraz, jeśli to potrzebne, rozbicie aglomeratów pigmentu. Weryfikacja obejmuje dyspersję, temperaturę stopu i powtarzalność barwy.

Kompozyty z napełniaczami i włóknami: konfiguracja musi połączyć skuteczne zwilżanie i mieszanie z kontrolą uszkodzeń wzmocnienia. Miejsce podawania i intensywność kolejnych stref mieszających dostosowuje się do rodzaju dodatku.

Polimery wrażliwe termicznie: dobór służy ograniczeniu niekorzystnego obciążenia cieplnego i mechanicznego przy zachowaniu wymaganej homogenizacji. Obserwuje się temperaturę stopu, SME, RTD i jakość produktu.

Odgazowanie mieszanin: strefa odpowietrzania wymaga odpowiedniego napełnienia, powierzchni wymiany i współpracy z układem próżniowym. Właściwy układ segmentów pomaga ograniczyć wynoszenie stopu do portu oraz poprawić usuwanie substancji lotnych.

Przed zamówieniem sprawdź zgodność mechaniczną

Jednakowa średnica nominalna segmentów nie przesądza o ich zamienności. Do oceny potrzebne są wymiary profilu wielowypustu lub innego połączenia z wałem, rozstaw osi ślimaków, geometria zazębienia, luzy robocze, dopuszczalna długość zestawu i kierunek pracy. Materiał segmentu oraz odporność na ścieranie i korozję dobiera się do polimeru, napełniaczy i warunków procesu.

Do konsultacji technicznej warto przygotować model wytłaczarki, średnicę i rozstaw osi, rysunek wału albo oznaczenia dotychczasowych segmentów, a także planowaną recepturę, wydajność i cel zmiany. Takie dane pozwalają ocenić zarówno kompatybilność części, jak i sens proponowanej konfiguracji.

Segmenty jako narzędzie rozwoju procesu

W pracach badawczo-rozwojowych zmiana geometrii ślimaka powinna odpowiadać konkretnemu pytaniu technologicznemu: czy potrzebne jest lepsze rozprowadzenie dodatku, intensywniejsza dyspersja, skuteczniejsze odgazowanie, czy mniejsze obciążenie cieplne materiału? Dopiero po określeniu celu dobiera się sekwencję segmentów i zakres prób porównawczych.

SiTech3D dostarcza segmenty i opracowuje konfiguracje ślimaków dla stanowisk laboratoryjnych i pilotażowych. Dobór można połączyć z projektowaniem całej linii, dozowaniem składników, pomiarami procesu i oceną możliwości skalowania. Zobacz wytłaczarki dwuślimakowe pilotażowe oraz linie do compoundingu i granulacji.

Szersze wyjaśnienie zasad budowy ślimaków znajduje się w artykule Anatomia ślimaków segmentowych, a zagadnienia intensyfikacji mieszania opisuje materiał Mieszanie we wytłaczarkach dwuślimakowych.

Potrzebujesz zestawu segmentów, weryfikacji zamienności albo nowej konfiguracji ślimaka? Przekaż SiTech3D parametry urządzenia i założenia procesu.

Dotychczasowe karty rodzin pozostają dostępne również w klasycznej bazie graficznej segmentów SiTech3D.
