Charakterystyka i zastosowania rezystancyjnych czujników temperatury PT100 i PT1000.

Czujniki rezystancyjne PT100 i PT1000 należą do najczęściej stosowanych rozwiązań do precyzyjnego pomiaru temperatury w przemyśle i laboratoriach procesowych. W technologii wytłaczania ich rola jest szczególnie istotna, ponieważ temperatura bezpośrednio wpływa na lepkość stopu, stabilność procesu, jednorodność materiału i jakość gotowego wyrobu. W artykule omawiamy zasadę działania czujników RTD, różnice pomiędzy PT100 i PT1000, klasy dokładności według IEC 60751, wpływ rezystancji przewodów oraz znaczenie tych czujników w pracy na wytłaczarkach laboratoryjnych i przemysłowych. Materiał uzupełnia praktyczny kalkulator rezystancji i temperatury, który ułatwia weryfikację wskazań i dobór rozwiązania do konkretnej aplikacji.

Rezystancyjne czujniki temperatury Pt100 oraz Pt1000 w procesie wytłaczania tworzyw i materiałów polimerowych

W procesie wytłaczania temperatura należy do najważniejszych parametrów technologicznych, ponieważ wpływa na lepkość stopu, przebieg uplastyczniania, stabilność przepływu, jednorodność materiału oraz jakość wytłoczyny. Dotyczy to zarówno klasycznego przetwórstwa tworzyw sztucznych, jak i prac badawczo-rozwojowych prowadzonych na materiałach technicznych, biopolimerach, kompozytach, koncentratach dodatków czy formulacjach przeznaczonych do produkcji filamentów. W takich zastosowaniach wiarygodny pomiar temperatury nie jest wyłącznie funkcją kontrolną, lecz jednym z warunków powtarzalności procesu i jakości uzyskiwanych danych technologicznych.

W praktyce przemysłowej i laboratoryjnej szeroko stosuje się termopary oraz rezystancyjne czujniki temperatury RTD. Czujniki Pt100 i Pt1000 są szczególnie cenione tam, gdzie istotne są stabilność długoterminowa, dobra powtarzalność oraz dobrze zdefiniowana charakterystyka rezystancja–temperatura. W pracach rozwojowych, badaniach przetwarzalności materiałów i walidacji parametrów procesu znaczenie takich pomiarów rośnie jeszcze bardziej, zwłaszcza przy pracy na wytłaczarkach laboratoryjnych, gdzie temperatura jest jednym z parametrów wykorzystywanych do porównywania formulacji i warunków procesu.

Zastosowania czujników rezystancyjnych w procesie wytłaczania

Wytłaczanie jest procesem ciągłym, w którym materiał pod wpływem temperatury, ciśnienia i ścinania przechodzi ze stanu stałego do uplastycznionego, a następnie jest formowany w głowicy lub matrycy. Monitorowanie temperatury może obejmować kolejne strefy cylindra, głowicę, adaptery, kanały przepływowe oraz – przy odpowiednio dobranej konstrukcji sondy – sam stop polimerowy. Temperatura wpływa między innymi na:

• lepkość i zdolność materiału do przepływu,
• stopień uplastycznienia i homogenizacji,
• warunki ciśnieniowe procesu,
• jakość powierzchni wytłoczyny,
• stabilność wymiarową produktu,
• warunki cieplne pracy układu uplastyczniającego i osprzętu procesowego.

Należy przy tym rozróżnić temperaturę metalowej ściany cylindra lub głowicy od rzeczywistej temperatury stopu. Czujnik zabudowany w korpusie maszyny opisuje przede wszystkim stan cieplny miejsca, w którym został zamontowany, natomiast temperatura materiału zależy dodatkowo od przepływu, ścinania, generowania ciepła w stopie oraz położenia punktu pomiarowego.

Znaczenie temperatury w ekstruzji nie ogranicza się więc do pojedynczego odczytu. Jest to parametr ściśle powiązany z konstrukcją ślimaka, czasem przebywania materiału, intensywnością ścinania i właściwościami przetwarzanego surowca. Dlatego temat czujników RTD warto analizować równolegle z samą technologią wytłaczania tworzyw sztucznych.

Temperatura jest jednak tylko jednym z parametrów opisujących stan procesu. Jej interpretacja staje się znacznie bardziej wartościowa po zestawieniu z ciśnieniem stopu, momentem obrotowym, prędkością ślimaków i wydajnością. Dobór miejsc pomiarowych oraz diagnostykę opartą na jednoczesnej analizie wielu parametrów opisano szerzej w artykule pomiar temperatury i ciśnienia w wytłaczarce.

W środowisku laboratoryjnym i pilotażowym czujniki Pt100 i Pt1000 pozwalają porównywać warunki cieplne procesu pomiędzy różnymi formulacjami materiałowymi i konfiguracjami urządzeń. Ma to znaczenie między innymi w badaniach biopolimerów, koncentratów, kompozytów i materiałów do druku 3D, gdzie niewielkie odchylenia temperatury mogą wpływać na lepkość, degradację termiczną, barwę, zdolność do formowania i jakość produktu.

Zasada działania czujników temperatury RTD

Czujniki RTD (Resistance Temperature Detector) wykorzystują przewidywalną zmianę rezystancji elektrycznej materiału przewodzącego wraz z temperaturą. W rozwiązaniach przemysłowych najczęściej stosuje się platynę, ponieważ zapewnia ona bardzo dobrą stabilność chemiczną, powtarzalność oraz dobrze opisaną charakterystykę pomiarową.

W czujnikach Pt100 i Pt1000 wzrost temperatury powoduje wzrost rezystancji elementu pomiarowego. Oznaczenie czujnika odnosi się do rezystancji nominalnej w temperaturze 0°C: dla Pt100 wynosi ona 100 Ω, a dla Pt1000 – 1000 Ω.

Rys. 1. Platyna jako materiał elementu pomiarowego w czujnikach RTD.

Zależność rezystancji platynowego elementu RTD od temperatury opisuje równanie Callendara–Van Dusena. Dla temperatur od 0°C wzwyż stosuje się zależność:

R_t = R₀(1 + At + Bt²)

Dla temperatur poniżej 0°C równanie uzupełnia się dodatkowym członem:

R_t = R₀[1 + At + Bt² + C(t – 100)t³]

gdzie:

• R_t oznacza rezystancję czujnika w temperaturze t,
• R₀ oznacza rezystancję nominalną w temperaturze 0°C,
• t oznacza temperaturę w °C,
• A, B i C są współczynnikami charakterystyki platynowego elementu pomiarowego.

Dla charakterystyki platynowej o współczynniku α = 0,00385 stosuje się wartości A = 3,9083 × 10^-3 °C^-1, B = -5,775 × 10^-7 °C^-2 oraz C = -4,183 × 10^-12 °C^-4. Pt100 i Pt1000 mają tę samą znormalizowaną charakterystykę względną; różnią się rezystancją nominalną R₀.

Pt100 a Pt1000 – podstawowe różnice

Nazwa czujnika odnosi się do jego rezystancji nominalnej w temperaturze 0°C. W czujniku Pt100 wynosi ona 100 Ω, natomiast w Pt1000 – 1000 Ω. Oba rozwiązania wykorzystują tę samą znormalizowaną charakterystykę platynową, ale różnią się bezwzględną wartością rezystancji oraz konsekwencjami dla toru pomiarowego.

Tabela 1. Podstawowe różnice pomiędzy czujnikami Pt100 i Pt1000.

Pt1000 posiada dziesięciokrotnie większą rezystancję nominalną niż Pt100, a przy tej samej znormalizowanej charakterystyce również około dziesięciokrotnie większą bezwzględną zmianę rezystancji przypadającą na tę samą zmianę temperatury. Dzięki temu w prostym układzie 2-przewodowym wpływ rezystancji przewodów jest względnie mniejszy. Nie oznacza to jednak, że Pt1000 jest z definicji dokładniejszy od Pt100 – o dokładności całego pomiaru decydują między innymi klasa elementu, sposób połączenia, elektronika pomiarowa, konstrukcja sondy i warunki montażu.

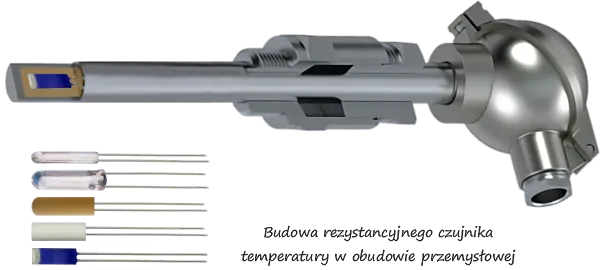

Rys. 2. Budowa rezystancyjnych czujników temperatury Pt100 i Pt1000.

Tabela rezystancji Pt100 i Pt1000 co 10°C

Poniższa tabela przedstawia wartości rezystancji czujników Pt100 i Pt1000 w odstępach co 10°C dla znormalizowanej charakterystyki platynowej α = 0,00385. Dla większej czytelności zakres temperatur został zestawiony w dwóch blokach obok siebie. W każdej kolumnie rezystancji pierwsza wartość dotyczy Pt100, a druga Pt1000. Dla temperatur pośrednich można skorzystać z kalkulatora znajdującego się w dalszej części artykułu.

Sposób odczytu: zapis 138,51 / 1385,05 oznacza odpowiednio 138,51 Ω dla Pt100 i 1385,05 Ω dla Pt1000. Tabela opisuje charakterystykę nominalną; dopuszczalny zakres pracy konkretnej sondy zależy od jej konstrukcji, osłony, przewodów i klasy dokładności.

Znaczenie czujników Pt100 i Pt1000 w laboratoriach procesowych

W zastosowaniach laboratoryjnych czujniki RTD są szczególnie ważne, ponieważ dane pozyskane z pomiaru temperatury są bezpośrednio wykorzystywane do oceny przetwarzalności materiału, porównywania receptur oraz przygotowywania warunków skalowania procesu. Dotyczy to zarówno klasycznych badań nad termoplastami, jak i prac nad filamentami, koncentratami, blendami czy materiałami kompozytowymi.

W takich zastosowaniach dokładny pomiar temperatury stanowi jedno z podstawowych narzędzi badawczych obok kontroli momentu obrotowego, ciśnienia, wydajności i geometrii wyrobu. Właśnie dlatego pomiar RTD naturalnie łączy się z pracą na wytłaczarkach laboratoryjnych oraz z zagadnieniami przygotowania materiałów do testów technologicznych, walidacji receptur i opracowywania parametrów procesu.

W obszarze rozwoju materiałów do druku 3D dokładność kontroli temperatury jest równie ważna, ponieważ wpływa na jednorodność stopu, stabilność średnicy, jakość powierzchni i powtarzalność właściwości gotowego filamentu. Temat ten szerzej rozwinięto w artykule dotyczącym linii do produkcji i badań filamentów do drukarek 3D, gdzie pomiar temperatury jest jednym z warunków uzyskania stabilnego materiału wyjściowego.

Wpływ rezystancji przewodów i konfiguracji połączenia

Jednym z kluczowych zagadnień praktycznych przy stosowaniu czujników Pt100 i Pt1000 jest wpływ rezystancji przewodów połączeniowych. W układzie 2-przewodowym rezystancja przewodów dodaje się do rezystancji elementu pomiarowego i staje się źródłem błędu. Dla Pt1000 wpływ tej samej rezystancji przewodów jest względnie około dziesięciokrotnie mniejszy niż dla Pt100, ponieważ rezystancja nominalna i przyrost rezystancji na stopień są dziesięciokrotnie większe.

W celu ograniczenia błędów stosuje się trzy podstawowe konfiguracje połączeń:

• 2-przewodową – najprostszą, ale najbardziej podatną na wpływ rezystancji przewodów,
• 3-przewodową – bardzo często stosowaną w przemyśle,
• 4-przewodową – stosowaną tam, gdzie wymagana jest najwyższa dokładność i minimalizacja wpływu okablowania.

Połączenie 2-przewodowe

W układzie 2-przewodowym rezystancja obu przewodów jest dodawana bezpośrednio do rezystancji czujnika. Wynik zależy więc nie tylko od temperatury elementu RTD, ale również od długości, przekroju i temperatury przewodów. Rozwiązanie jest odpowiednie tam, gdzie przewody są krótkie lub wymagania dokładności są umiarkowane.

Połączenie 3-przewodowe

Połączenie 3-przewodowe pozwala w dużym stopniu kompensować wpływ rezystancji przewodów, pod warunkiem że ich rezystancje są do siebie zbliżone i układ pomiarowy jest przystosowany do takiej kompensacji. Jest to bardzo popularny kompromis pomiędzy dokładnością, kosztem i prostotą instalacji.

Połączenie 4-przewodowe

W połączeniu 4-przewodowym dwa przewody służą do doprowadzenia prądu pomiarowego, a dwa pozostałe do pomiaru spadku napięcia na elemencie RTD. Przy prawidłowo zaprojektowanym torze pomiarowym pozwala to praktycznie wyeliminować wpływ rezystancji przewodów połączeniowych na wynik. Z tego względu rozwiązanie 4-przewodowe jest stosowane w pomiarach laboratoryjnych, wzorcujących i innych aplikacjach wymagających bardzo wysokiej dokładności.

Rys. 3. Obwody pomiarowe czujników rezystancyjnych RTD Pt100 i Pt1000.

Zalety i ograniczenia czujników RTD w procesach wytłaczania

Zalety

• wysoka dokładność i dobra stabilność długoterminowa,
• szeroka i dobrze zdefiniowana charakterystyka rezystancja–temperatura, przy czym rzeczywisty zakres pracy gotowego czujnika zależy od jego konstrukcji, osłony, przewodów i wymaganej klasy dokładności,
• dobra powtarzalność i przewidywalność charakterystyki pomiarowej,
• możliwość stosowania połączeń 3- i 4-przewodowych ograniczających wpływ przewodów,
• dobra przydatność do układów wymagających porównywalności i powtarzalności pomiarów.

Ograniczenia

• wrażliwość układu 2-przewodowego na rezystancję przewodów, szczególnie w przypadku Pt100,
• możliwość samonagrzewania elementu przy zbyt dużym prądzie pomiarowym,
• czas odpowiedzi zależny od konstrukcji elementu, osłony i sposobu montażu,
• konieczność właściwego doboru elektroniki pomiarowej i konfiguracji połączeń,
• rzeczywisty zakres temperatur gotowej sondy może być znacznie węższy niż zakres nominalnej charakterystyki platynowego RTD.

W praktyce przemysłowej wybór pomiędzy Pt100, Pt1000 i termoparą powinien wynikać z warunków konkretnej aplikacji. RTD bardzo dobrze sprawdzają się w stabilnych pomiarach temperatury stref grzewczych, głowic, korpusów i elementów konstrukcyjnych, a przy odpowiedniej budowie sondy mogą być również stosowane w innych punktach pomiarowych. W aplikacjach wymagających bardzo szybkiej odpowiedzi, bardzo wysokiej temperatury lub szczególnej odporności mechanicznej właściwy wybór może być inny.

Klasy dokładności czujników Pt100 i Pt1000 według IEC 60751

Klasa dokładności określa dopuszczalne odchylenie kompletnego termometru rezystancyjnego od charakterystyki referencyjnej. W praktyce należy rozróżnić tolerancję samego elementu pomiarowego od dokładności całego toru obejmującego również przewody, elektronikę, konstrukcję sondy i warunki wymiany ciepła.

Klasy dokładności termometrów według IEC 60751

Tabela 2. Klasy dokładności termometrów rezystancyjnych według IEC 60751.

W powyższych zależnościach |t| oznacza wartość bezwzględną temperatury wyrażonej w °C. Zakres, w którym dana klasa może być deklarowana, zależy również od konstrukcji elementu pomiarowego.

Zakres obowiązywania klasy a konstrukcja elementu pomiarowego

Tabela 3. Zakresy obowiązywania klas dokładności dla termometrów z elementem drutowym i cienkowarstwowym.

Na rynku można spotkać również oznaczenia takie jak 1/3 DIN, 1/5 DIN czy 1/10 DIN. Są one stosowanymi historycznie lub handlowo określeniami tolerancji lepszej od klasy B, ale nie stanowią znormalizowanych klas IEC 60751. Przy porównywaniu takich czujników należy sprawdzić rzeczywistą tolerancję deklarowaną przez producenta oraz zakres temperatur, w którym jest ona gwarantowana.

Rys. 4. Dopuszczalne odchylenie temperatury dla klas AA, A, B i C według IEC 60751: a) elementy drutowe, b) elementy cienkowarstwowe.

Znaczenie klasy dokładności w praktyce

Wyższa klasa dokładności nie jest potrzebna w każdej aplikacji, ale w pracach laboratoryjnych, wzorcujących, badaniach przetwarzalności i porównywaniu warunków procesu może mieć istotne znaczenie. Klasa elementu powinna być dobierana do rzeczywistych wymagań pomiarowych, zakresu temperatur i konstrukcji sondy, a nie wyłącznie na podstawie ogólnego założenia, że najwyższa dostępna klasa zawsze będzie rozwiązaniem optymalnym.

Kalibracja i rzeczywista jakość pomiaru

Nawet wysoka klasa elementu pomiarowego nie zastępuje poprawnie zaprojektowanego toru pomiarowego. Na końcowy wynik wpływają między innymi rezystancja i konfiguracja przewodów, dokładność elektroniki, prąd pomiarowy i związane z nim samonagrzewanie, sposób prowadzenia przewodów, zakłócenia elektromagnetyczne, konstrukcja sondy, głębokość zanurzenia oraz jakość kontaktu cieplnego z mierzonym medium lub elementem.

W wymagających zastosowaniach laboratoryjnych warto analizować cały łańcuch pomiarowy, a w razie potrzeby stosować indywidualne wzorcowanie kompletnej sondy wraz z dokumentacją metrologiczną. Sama deklaracja klasy Pt100 lub Pt1000 nie jest równoznaczna z niepewnością całego pomiaru temperatury.

Budowa elementu pomiarowego i wykonanie czujnika Pt100 i Pt1000

Parametry gotowego czujnika temperatury zależą nie tylko od charakterystyki platyny, ale również od konstrukcji samego elementu pomiarowego oraz sposobu zabudowy go w sondzie. W przemysłowych termometrach rezystancyjnych stosuje się przede wszystkim elementy drutowe oraz cienkowarstwowe.

Elementy drutowe

W konstrukcji drutowej cienki przewodnik platynowy jest ułożony na odpowiednim materiale izolacyjnym. Rozwiązanie może zapewniać bardzo dobrą stabilność metrologiczną i szeroki zakres stosowania, ale element pomiarowy jest zwykle większy niż typowy element cienkowarstwowy i może charakteryzować się większą bezwładnością cieplną.

Elementy cienkowarstwowe

W konstrukcji cienkowarstwowej warstwa platyny jest nanoszona na ceramiczne podłoże. Niewielkie wymiary i mała masa pozwalają budować kompaktowe czujniki o krótkim czasie odpowiedzi i dobrej odporności na drgania. Zakres temperatur, w którym mogą być deklarowane poszczególne klasy dokładności, różni się jednak od zakresu elementów drutowych.

Osłona i sposób zabudowy sondy

Element pomiarowy jest zwykle umieszczany w osłonie chroniącej go przed oddziaływaniem mechanicznym i środowiskiem procesu. Materiał osłony, jej średnica, długość, konstrukcja końcówki oraz sposób montażu wpływają na czas odpowiedzi, odporność mechaniczną i jakość kontaktu cieplnego. W przetwórstwie polimerów dobór sondy powinien więc uwzględniać nie tylko nominalną charakterystykę elementu RTD, lecz również miejsce pomiaru, dynamikę procesu, drgania i warunki mechaniczne.

Rys. 5. Przykładowa budowa czujnika rezystancyjnego Pt100/Pt1000.

Kalkulator rezystancji i temperatury dla czujników Pt100 oraz Pt1000

Tabela referencyjna pozwala szybko porównać typowe wartości, natomiast w serwisie, uruchomieniach i analizie danych często potrzebna jest wartość dla konkretnej temperatury lub rezystancji. Poniższy kalkulator umożliwia obliczenie rezystancji dla zadanej temperatury oraz wyznaczenie temperatury na podstawie zmierzonej rezystancji dla czujników Pt100 i Pt1000.

Zastosowanie kalkulatora w praktyce przemysłowej

Kalkulator jest użyteczny nie tylko podczas szkolenia czy wstępnego doboru czujnika. W praktyce technicznej pozwala szybko sprawdzić poprawność odczytu z przetwornika, zweryfikować działanie wejścia analogowego w sterowniku, ocenić wpływ rezystancji przewodów lub porównać rzeczywisty pomiar z wartością oczekiwaną dla zadanej temperatury. W układach laboratoryjnych jest także wygodnym narzędziem pomocniczym przy analizie danych procesowych, zwłaszcza podczas testów prowadzonych na wytłaczarkach laboratoryjnych i stanowiskach rozwojowych.

FAQ – czujniki Pt100 i Pt1000 w procesie wytłaczania

Czy w procesie wytłaczania lepiej stosować Pt100 czy Pt1000?

Nie ma jednej uniwersalnej odpowiedzi. Pt100 jest bardzo rozpowszechnionym standardem przemysłowym i współpracuje z szeroką gamą aparatury pomiarowej. Pt1000 ma dziesięciokrotnie większą rezystancję nominalną i dlatego w układzie 2-przewodowym jest względnie mniej wrażliwy na tę samą rezystancję przewodów. O wyborze powinny decydować wymagania dokładności, długość przewodów, kompatybilność elektroniki, zakres temperatur i konstrukcja sondy.

Dlaczego dokładny pomiar temperatury jest tak ważny w ekstruzji?

Temperatura wpływa na lepkość materiału, przebieg uplastyczniania, warunki ciśnieniowe i jakość wyrobu. W zastosowaniach badawczych wpływa również na wiarygodność danych wykorzystywanych później do optymalizacji i skalowania procesu. Trzeba jednak rozróżniać temperaturę ściany cylindra od rzeczywistej temperatury stopu.

Czy połączenie 2-przewodowe wystarcza do pomiaru przemysłowego?

Może być wystarczające w prostych zastosowaniach, przy krótkich przewodach lub umiarkowanych wymaganiach dokładności. W pomiarach przemysłowych wymagających lepszej kompensacji często stosuje się układ 3-przewodowy, natomiast w pomiarach laboratoryjnych i wzorcujących – 4-przewodowy.

Czy czujnik Pt1000 zawsze jest dokładniejszy od Pt100?

Nie. Pt1000 ma większą rezystancję nominalną i mniejszy względny wpływ rezystancji przewodów w prostym układzie 2-przewodowym, ale o dokładności całego pomiaru decydują również klasa elementu, elektronika, konfiguracja połączeń, samonagrzewanie, konstrukcja sondy, montaż i wzorcowanie.

W jakich zastosowaniach laboratoryjnych czujniki RTD są szczególnie przydatne?

Są użyteczne wszędzie tam, gdzie ważne są stabilność i powtarzalność pomiaru: w badaniach przetwarzalności materiałów, walidacji formulacji, analizie wpływu temperatury na właściwości stopu, testach biopolimerów i kompozytów oraz podczas prób prowadzonych na wytłaczarkach laboratoryjnych i pilotażowych.

Czym różni się tabela rezystancji od kalkulatora Pt100/Pt1000?

Tabela rezystancji jest wygodnym materiałem referencyjnym pozwalającym szybko porównać typowe wartości temperatury i rezystancji. Kalkulator umożliwia natomiast wyznaczenie wartości dla dowolnego punktu w przyjętym zakresie oraz przeliczenie rezystancji na temperaturę. Oba narzędzia uzupełniają się: tabela służy do szybkiej kontroli i porównań, a kalkulator do dokładnego sprawdzania konkretnych wartości.

Podsumowanie

Czujniki Pt100 i Pt1000 należą do podstawowych rozwiązań stosowanych w precyzyjnym pomiarze temperatury w przemyśle i laboratoriach procesowych. Ich największą zaletą jest dobrze zdefiniowana charakterystyka rezystancja–temperatura, wysoka stabilność i możliwość ograniczania wpływu przewodów za pomocą odpowiedniej konfiguracji toru pomiarowego.

W procesie wytłaczania sam wybór Pt100 lub Pt1000 nie przesądza jednak o jakości pomiaru. Równie istotne są konstrukcja sondy, jej położenie, klasa dokładności, układ 2-, 3- lub 4-przewodowy, elektronika pomiarowa oraz rozróżnienie pomiędzy temperaturą elementów maszyny a rzeczywistą temperaturą stopu.

W zastosowaniach badawczo-rozwojowych warto traktować pomiar temperatury jako część szerszego systemu monitorowania procesu. Dopiero zestawienie go z ciśnieniem, momentem obrotowym, prędkością ślimaków i wydajnością pozwala pełniej ocenić stabilność procesu, porównywać formulacje i wiarygodnie przenosić wyniki badań laboratoryjnych na większą skalę.
