Piec wulkanizacyjny szokowy TS IR 150

Piec szokowy TS IR 150 jako pierwszy etap wulkanizacji w linii

Piec wulkanizacyjny szokowy TS IR 150 został zaprojektowany jako urządzenie do bardzo szybkiego, intensywnego oddziaływania cieplnego na powierzchnię wytłaczanego profilu gumowego. W praktyce technologicznej jego zadaniem nie jest pełna wulkanizacja całej objętości wyrobu, lecz szybkie rozpoczęcie procesu sieciowania warstwy zewnętrznej, utrwalenie kształtu oraz poprawa warunków dalszego prowadzenia profilu przez kolejne odcinki linii.

To właśnie dlatego piec szokowy najlepiej analizować nie jako samodzielną komorę grzewczą, lecz jako element kompletnego układu procesowego współpracującego z ekstruderem, głowicą, transportem wyrobu oraz dalszym tunelem wulkanizacyjnym. W takim układzie TS IR 150 odpowiada za szybkie „ustawienie” geometrii i powierzchni profilu przed właściwym etapem ciągłego utwardzania.

Krótkofalowe promienniki IR i szybkie przekazywanie energii

Urządzenie pracuje z krótkofalowymi promiennikami podczerwieni dużej mocy, które umożliwiają bardzo szybkie dostarczenie energii do powierzchni wyrobu. Taki sposób ogrzewania jest szczególnie przydatny tam, gdzie po wyjściu z głowicy wyrób wymaga natychmiastowej stabilizacji kształtu, poprawy naskórka oraz ograniczenia odkształceń przed dalszym etapem ciągłej wulkanizacji.

Z punktu widzenia procesu to ważna przewaga. Właśnie dzięki wysokiej dynamice ogrzewania piec szokowy może poprawiać stabilność wymiarową profilu i jakość jego powierzchni, a jednocześnie pracować w zgodzie z wysokimi prędkościami linii. Rozwiązania tego typu są znane w przetwórstwie elastomerów jako etap wstępnego utrwalania powierzchni przed dalszym prowadzeniem wyrobu przez tunel lub inne sekcje grzewcze.

TS IR 150 w praktyce przemysłowej

Na obecnej karcie urządzenie jest opisane jako rozwiązanie do produkcji profili gumowych dla szerokiego zakresu zastosowań przemysłowych. To spójne z jego parametrami roboczymi i przeznaczeniem. Maksymalna szerokość wulkanizowanego profilu wynosi 100 mm, maksymalna wysokość 50 mm, a sam piec może być budowany w układzie do 2 segmentów po 500 mm. Taki zakres dobrze odpowiada zastosowaniom, w których liczy się szybkie i kontrolowane działanie na profil o określonej geometrii, a nie tylko wysoka moc nominalna urządzenia.

Kontrola procesu i regulacja stref grzewczych

W przemysłowym piecu szokowym o jakości pracy decyduje nie tylko źródło promieniowania, ale również możliwość precyzyjnej regulacji parametrów. TS IR 150 przewiduje regulator SSR dla każdej sekcji z regulacją mocy co 1%, cyfrowy regulator PID, ustawienie mocy maksymalnej dla każdej sekcji, kontrolę prądu i detekcję przerwy dla każdej sekcji oraz pomiar temperatury na powierzchni profilu. Taki zestaw funkcji pozwala lepiej dopasować rozkład energii do geometrii wyrobu, prędkości linii i charakteru mieszanki.

To szczególnie ważne w przetwórstwie gumy, gdzie zbyt agresywne oddziaływanie cieplne może pogarszać stabilność procesu, a zbyt słabe nie zapewni oczekiwanego efektu powierzchniowego. Precyzyjna kontrola stref grzewczych zwiększa powtarzalność produkcji i ułatwia dochodzenie do właściwych receptur technologicznych.

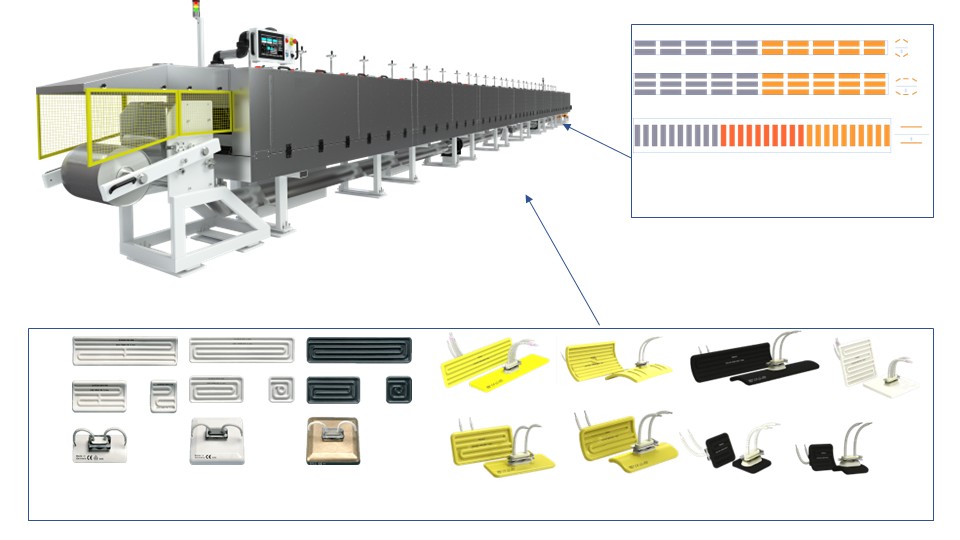

Integracja z tunelem ciągłej wulkanizacji

Jednym z mocnych punktów tej karty jest to, że już obecny opis i sekcja „Ważne cechy użytkowe” wyraźnie ustawiają TS IR 150 jako urządzenie współpracujące z tunelem do wulkanizacji ciągłej. To właściwa logika procesowa. Piec szokowy odpowiada za wstępne utrwalenie wymiaru i naskórka, a dalszy tunel prowadzi zasadniczą część procesu utwardzania w sposób ciągły i bardziej rozłożony w czasie.

Dzięki takiemu podziałowi funkcji można lepiej zsynchronizować szybkość wejścia w proces z dłuższym etapem ogrzewania właściwego. W praktyce daje to większą swobodę doboru parametrów linii oraz poprawia kontrolę nad geometrią profilu i jakością powierzchni.

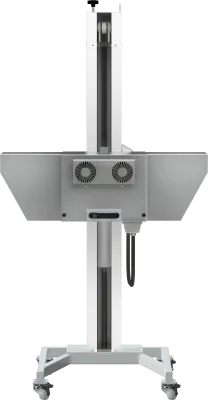

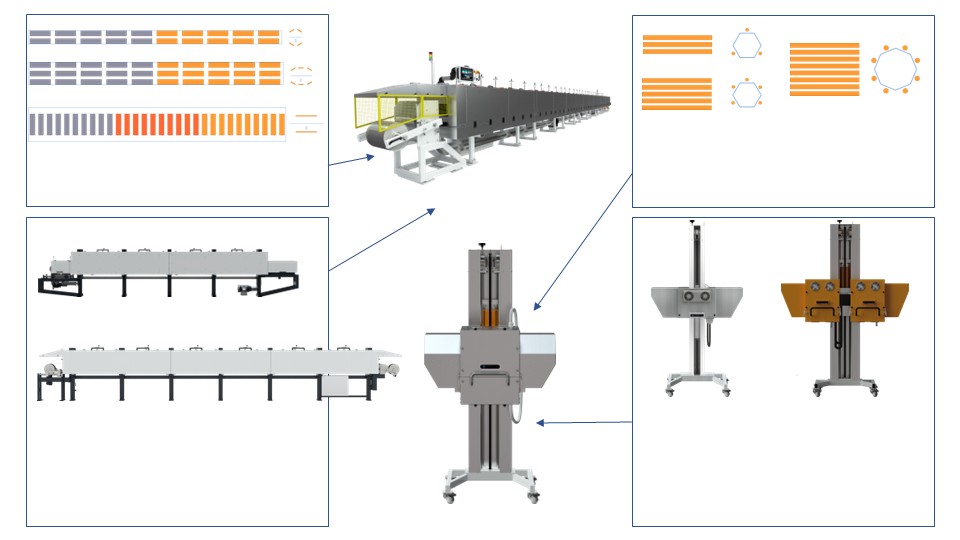

Regulacja mechaniczna i dopasowanie do aplikacji

Na karcie wprost wskazano, że piec może być wyposażony w mechanizm umożliwiający łatwą zmianę wysokości oraz kąta pochylenia, a w wybranych wykonaniach także w dwie głowice umieszczone obok siebie z niezależną regulacją kąta obrotu. To są bardzo istotne cechy użytkowe, ponieważ pozwalają lepiej dopasować układ promieniowania do konkretnej geometrii wyrobu i układu linii.

W praktyce oznacza to większą elastyczność wdrożeniową i łatwiejsze dostosowanie urządzenia do nietypowych profili, zmieniających się aplikacji oraz wymagań klienta dotyczących rozkładu energii cieplnej w strefie szokowej.

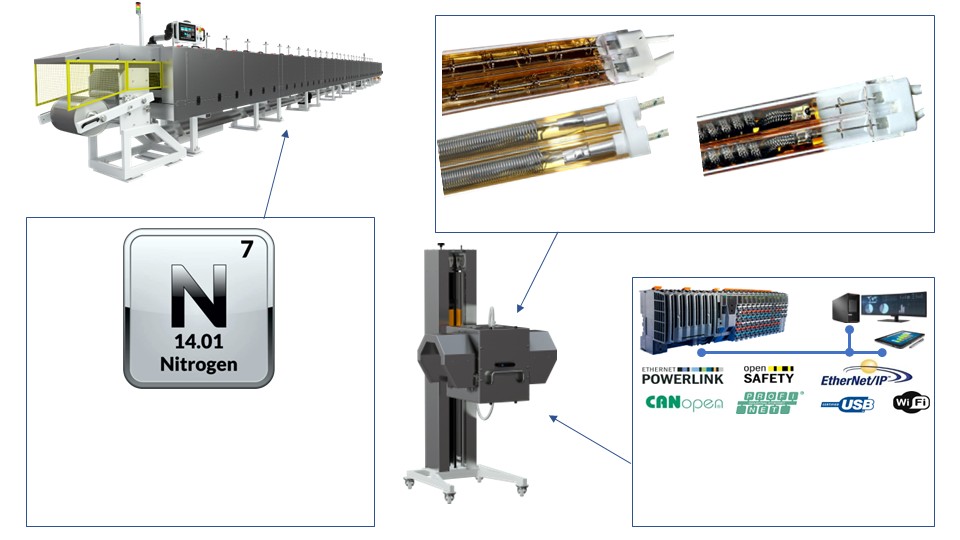

Sterowanie, HMI i komunikacja przemysłowa

TS IR 150 nie jest prostym piecem grzewczym bez nadzoru. Karta pokazuje, że urządzenie może być wyposażone w panel HMI, zapis parametrów i receptur, zabezpieczenia hasłami, identyfikację błędów, sterowanie PLC oraz bezprzewodowe sterowanie z poziomu tabletu. W sekcji „Ważne cechy użytkowe” dodatkowo pojawia się informacja o wykorzystaniu sterowników PLC Siemens i B&R oraz komunikacji Ethernet Powerlink i ProfiNet.

Taki zakres funkcji dobrze wpisuje urządzenie w realia nowoczesnej linii przemysłowej, w której liczy się nie tylko moc grzewcza, ale również możliwość odtwarzania sprawdzonych nastaw, diagnostyki i integracji z innymi urządzeniami procesu.

Najważniejsze cechy użytkowe urządzenia

• wstępna wulkanizacja powierzchni wytłaczanego profilu gumowego,
• krótkofalowe promienniki IR dużej mocy do szybkiego utrwalania wymiaru i naskórka,
• regulacja mocy każdej sekcji z wysoką precyzją,
• PID, SSR, kontrola prądu i pomiar temperatury na powierzchni profilu,
• regulacja wysokości i kąta pochylenia komory pieca,
• możliwość współpracy z tunelem ciągłej wulkanizacji,
• sterowanie PLC, HMI, zapis receptur i funkcje diagnostyczne,
• możliwość dopasowania wykonania do aplikacji klienta.

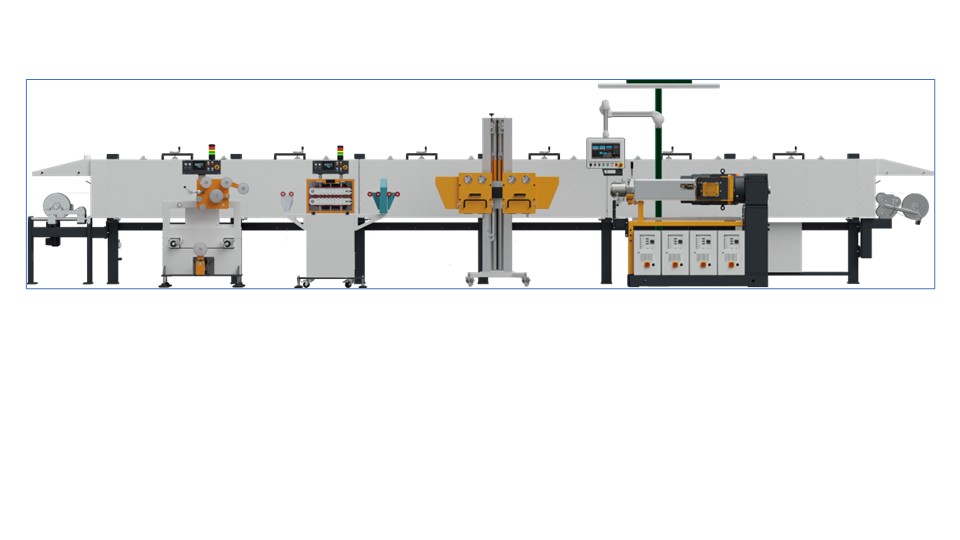

Zastosowania przemysłowe

Piec szokowy TS IR 150 znajduje zastosowanie w liniach do produkcji profili gumowych, w których szczególnie ważne są: szybkie rozpoczęcie procesu utwardzania, poprawa jakości powierzchni, ograniczenie deformacji po wyjściu z głowicy oraz stabilne przejście do dalszego etapu ciągłej wulkanizacji. Dotyczy to zwłaszcza wyrobów technicznych, uszczelek, profili funkcjonalnych oraz innych przekrojów wymagających dobrego utrzymania geometrii i powtarzalnych warunków procesu.
