Promienniki podczerwieni

Promienniki podczerwieni jakiożródło energii cieplnej.

Promienniki podczerwieni to urządzenia grzewcze, które emitują promieniowanie elektromagnetyczne w zakresie podczerwieni (IR), niewidoczne dla ludzkiego oka. Energia ta jest absorbowana przez powierzchnie, które następnie się nagrzewają i oddają ciepło do otoczenia. Promienniki te stanowią efektywne źródło energii cieplnej w wielu zastosowaniach. Promienniki podczerwieni przekształcają energię elektryczną bezpośrednio w promieniowanie cieplne. To promieniowanie ogrzewa obiekty i ludzi bez konieczności ogrzewania powietrza wokół, w przeciwieństwie do tradycyjnych systemów konwekcyjnych.

Zalety promienników podczerwieni jako źródła energii cieplnej.

• Wysoka efektywność – niemal cała dostarczona energia jest przekształcana w ciepło kierowane bezpośrednio na obiekty.
• Szybkie nagrzewanie – nie trzeba czekać na ogrzanie powietrza.
• Brak strat przez konwekcję – idealne w miejscach z przepływem powietrza.
• Cicha praca i brak ruchomych części.
• Brak emisji spalin.

Ograniczenia.

• Ograniczony zasięg działania – skuteczność spada wraz z odległością od źródła.
• Brak magazynowania ciepła – po wyłączeniu urządzenia, ogrzewanie ustaje natychmiast.
• Możliwość lokalnych przegrzań – szczególnie przy promiennikach krótkofalowych.

Promienniki podczerwieni to nowoczesne, efektywne źródła energii cieplnej, które umożliwiają szybkie i ukierunkowane ogrzewanie przestrzeni oraz obiektów. Ich wykorzystanie rośnie zarówno w sektorze przemysłowym, jak i domowym, szczególnie tam, gdzie zależy na natychmiastowym cieple i niskich stratach energii.

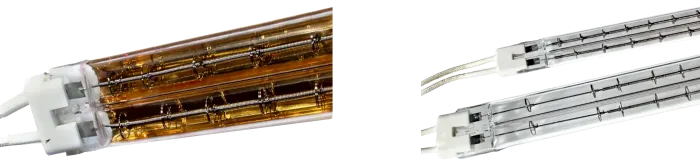

Krótkofalowe kwarcowe emitery promieniowania podczerwonego.

Promieniowanie krótkofalowe IR znajduje się w zakresie długości fali 1 do 1,4 μm.

Emiter IR Short Wave charakteryzuje się wysoką mocą grzewczą i jest szczególnie polecany w przypadkach, w których ważna jest szybka reakcja i krótki czas włączania i wyłączania. Promienniki krótkofalowe mogą być wykonane jako bliźniacze rurowe emitery IR o różnej konfiguracji żarnika. Pozwala to na wysoką elastyczność zarówno w zakresie modułowości ogrzewanego obszaru i pozwala dostosować położenie przewodów zasilających. Ponadto promienniki krótkofalowe mogą być zaprojektowane na podstawie szczegółowych instrukcji technicznych klienta.

Kwarcowe emitery promieniowania podczerwonego średniej fal IR.

Promieniowanie średniofalowe IR jest umieszczone w zakresie długości fali 2,1 do 3,2 μm.

Emitery średniej fali IR są szczególnie przydatne do szybkiego ogrzewania powierzchniowego części lub materiałów o niskiej grubości. Promieniowanie średniofalowe szczególnie dobrze absorbują tworzywa sztuczne, woda i inne rozpuszczalniki. Promieniowanie o tej długości fali pozwala to na uzyskanie najbardziej wydajnych procesu ogrzewania przy mniejszym zużyciu energii. Promienniki średniofalowe mogą być wykonane jako bliźniacze rurowe emitery IR o różnej konfiguracji żarnika. Pozwala to na wysoką elastyczność zarówno w zakresie modułowości ogrzewanego obszaru i pozwala dostosować położenie przewodów zasilających. Pojedyncze emitery rurowe są zastępowane przez emitery dwururowe jednak w niektórych okolicznościach nadal uważane są za bardzo przydatne dzięki niezawodności i łatwiejszej instalacji oraz niższemu kosztowi produkcji. Ponadto promienniki średniofalowe mogą być zaprojektowane na podstawie szczegółowych instrukcji technicznych klienta.

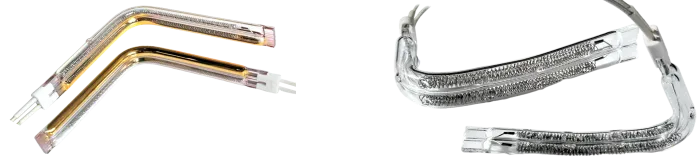

Kwarcowe emitery promieniowania podczerwonego [szybkie] fal średnich IR.

Promieniowanie IR Fast Medium Wave jest umieszczone w zakresie długości fal 1,4 do 1,6 μm.

Emitery średniej fali IR [szybkie] podobnie jak emitery średniofalowe są przydatne do szybkiego ogrzewania powierzchniowego części lub materiałów o niskiej grubości. Promieniowanie średniofalowe szczególnie dobrze absorbują tworzywa sztuczne, woda i inne rozpuszczalniki. Promieniowanie o tej długości fali pozwala to na uzyskanie najbardziej wydajnych procesu ogrzewania przy mniejszym zużyciu energii. Promienniki średniofalowe szybkie są pewnym kompromisem pomiędzy promiennikami krótkofalowymi i średniofalowymi. Cechują się krótkim czasem włączenia i wyłączenia podobnie jak emitery krótkofalowe Promienniki średniofalowe [szybkie] mogą być wykonane jako bliźniacze rurowe emitery IR o różnej konfiguracji żarnika. Pozwala to na wysoką elastyczność zarówno w zakresie modułowości ogrzewanego obszaru i pozwala dostosować położenie przewodów zasilających. Pojedyncze emitery rurowe są zastępowane przez emitery dwururowe jednak w niektórych okolicznościach nadal uważane są za bardzo przydatne dzięki niezawodności i łatwiejszej instalacji oraz niższemu kosztowi produkcji. Ponadto promienniki średniofalowe [szybkie] mogą być zaprojektowane na podstawie szczegółowych instrukcji technicznych klienta.

Węglowe kwarcowe promienniki podczerwieni fal średnich IR.

Promienniki podczerwieni średniej fali wytwarzają promieniowanie podczerwone o długości fali około 1,5-3 mikronów i działają w temperaturze 500-1300 °C

Węglowe promienniki podczerwieni posiadają unikalną konstrukcje żarnika grzewczego tak, aby emitować wydajnie promieniowanie średniofalowe dzięki dużej powierzchni żarnika. Te długości fal mają niższe częstotliwości, które są lepiej pochłaniane przez obiekty. Znajdują zastosowanie w zastosowaniach przemysłowych, takich jak suszenie i utwardzanie farb, lakierów i rozpuszczalników, a także w ekonomicznym przetwarzaniu folii i arkuszy z tworzyw sztucznych. Węglowy promiennik podczerwieni ma swoją nazwę, ponieważ elementy wykonane są z włókna węglowego. Nazwa jest w rzeczywistości dość myląca, ponieważ promiennik z włókna węglowego zawiera również gaz halogenowy i jest rodzajem lampy halogenowej. Charakterystyka promiennika zapewnia dłuższą żywotność i niższą temperaturę elementu. Daje to łagodniejsze promieniowanie cieplne i może być odbierane jako cieplejsze. Zapewniają bardzo szybki czas reakcji. Wszystkie węglowe emitery podczerwieni oferują wysoką powierzchnię żarnika, wysoką gęstość mocy w celu przyspieszenia procesu grzewczego na wysokim poziomie sprawności. Dwururowy układ emiterów węglowych zapewnia im wyższą gęstość promieniowania i lepszą stabilność mechaniczną. Węglowe promienniki podczerwieni są również dostępne w postaci okrągłej tuby. Pojedyncze emitery rurowe są zastępowane przez emitery dwururowe jednak w niektórych okolicznościach nadal uważane są za bardzo przydatne dzięki niezawodności i łatwiejszej instalacji oraz niższemu kosztowi produkcji. Ponadto promienniki Węglowe mogą być zaprojektowane na podstawie szczegółowych instrukcji technicznych klienta.

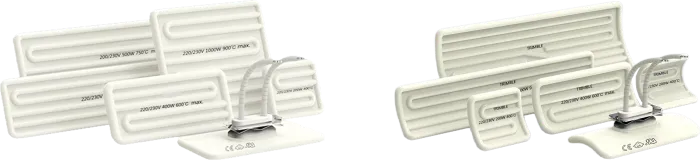

Zakrzywione emitery pełnoceramiczne.

Ze względu na szerokopasmowe widmo emisji i doskonałe właściwości takie jak bardzo długa żywotność, łatwa wymienność i dokładne pozycjonowanie emitery pełnoceramiczne są stosowane w wielu różnych zastosowaniach. Klasyczne przykłady to termoformowanie, podgrzewanie wstępne i suszenie podczas drukowania i lakierowania. Powierzchnia reflektorów jest szkliwiona na biało, dzięki czemu jest chroniona przed zanieczyszczeniem i utlenianiem. Opcjonalnie możliwe jest szklenie w kolorze czarnym i żółtym. Żółta glazura zmienia kolor się w stanie gorącym, dzięki czemu wadliwe emitery można szybko zlokalizować. Reflektory mogą być płaskie lub zakrzywione. W przypadku grzejników płaskich promieniowanie jest bardziej rozproszone, Dlatego odległości do materiału mogą wynosić 100 mm lub mniej, przy zakrzywionych reflektorach. Zalecamy odległość od 100 do 200 mm. Wklęsła powierzchnia promiennika będzie emitować "skoncentrowany" wzór promieniowania, który jest bardzo skuteczny, gdy pożądane jest ogrzewanie strefowe, a także ogólnie ogrzewanie promiennikowe.

Płaskie emitery pełnoceramiczne.

Ze względu na szerokopasmowe widmo emisji i doskonałe właściwości takie jak bardzo długa żywotność, łatwa wymienność i dokładne pozycjonowanie emitery pełnoceramiczne są stosowane w wielu różnych zastosowaniach. Klasyczne przykłady to termoformowanie, podgrzewanie wstępne i suszenie podczas drukowania i lakierowania. Powierzchnia reflektorów jest szkliwiona na biało, dzięki czemu jest chroniona przed zanieczyszczeniem i utlenianiem. Opcjonalnie możliwe jest szklenie w kolorze czarnym i żółtym. Żółta glazura zmienia kolor się w stanie gorącym, dzięki czemu wadliwe emitery można szybko zlokalizować. Reflektory mogą być płaskie lub zakrzywione. W przypadku grzejników płaskich promieniowanie jest bardziej rozproszone, Dlatego odległości do materiału mogą wynosić 100 mm lub mniej, przy zakrzywionych reflektorach. Zalecamy odległość od 100 do 200 mm. Płaska powierzchnia wytworzy "jednolity" wzór równomiernego ogrzewania w bliskiej odległości od emitera.

Płaskie puste emitery ceramiczne.

Emitery tego typu są wyposażone w pustą wnękę z tyłu, który służy jako bariera termiczna. Z tego powodu mniej ciepła jest wypromieniowane do tyłu promiennika podczerwieni. Otaczająca pusta obudowa promiennika ze względu na mniejszą masę skraca czasy nagrzewania i chłodzenia, które są krótsze w porównaniu do emiterów pełnoceramicznych o ok. 40%. Krótszy czas nagrzewania i chłodzenia pustych ceramicznych promienników podczerwieni powoduje, że są one stosowane głównie w aplikacjach wymagających cyklicznego nagrzewania i chłodzenia. Emitery pełnoceramiczne mają prawie taką samą sprawność energetyczną jak emitery puste. Pusty promiennik podczerwieni ma tę zaletę, że może pracować wydajnie nawet bez odbłyśnika, a gdy jest używany z odbłyśnikiem, jest mniej obciążony termicznie. Ze względu na wbudowaną wnękę, puste emitery podczerwieni są grubsze niż pełnoceramiczne emitery podczerwieni i zawsze są produkowane jako płaskie. Płaska powierzchnia wytworzy "jednolity" wzór równomiernego ogrzewania w bliskiej odległości od emitera.

Emitery podczerwieni ceramiczne E-27.

Emitery podczerwieni E-27 maja specyficzną konstrukcję, kształtem i wyglądem przypominają tradycyjne żarówki oświetleniowe. Emitery tego typu również są wyposażone w pustą przestrzeń z tyłu, która służy jako bariera termiczna. Z tego powodu mniej ciepła jest wypromieniowane do tyłu promiennika podczerwieni. Otaczająca pusta obudowa promiennika ze względu na mniejszą masę skraca czasy nagrzewania i chłodzenia, które są krótsze w porównaniu do emiterów pełnoceramicznych o ok. 40%. Krótszy czas nagrzewania i chłodzenia pustych ceramicznych promienników podczerwieni powoduje, że są one stosowane głównie w aplikacjach wymagających cyklicznego nagrzewania i chłodzenia. Emitery pełnoceramiczne mają prawie taką samą sprawność energetyczną jak emitery puste.

Pusty promiennik podczerwieni ma tę zaletę, że może pracować wydajnie nawet bez odbłyśnika, a gdy jest używany z odbłyśnikiem, jest mniej obciążony termicznie. Ze względu na wbudowaną wnękę, puste emitery podczerwieni są grubsze niż pełnoceramiczne. Emitery podczerwieni E-27 mogą mieć płaską lub wypukłą powierzchnię emitującą promieniowanie podczerwone.

• Płaska powierzchnia wytworzy "jednolity" wzór równomiernego ogrzewania w bliskiej odległości od emitera.
• Wypukły kształt powierzchni tworzy wzór "szerokiego obszaru", który jest pożądany w ogrzewaniu komfortowym lub innych zastosowaniach, które wymagają rozproszonego wzoru emisji promieniowania podczerwonego
