Stanowisko do wtrysku kształtek do badań
>
Wtryskarki laboratoryjne oraz stanowiska do wytłaczania i wtrysku > Laboratoryjne stanowiska do wytłaczania oraz wtrysku kształtek do badań

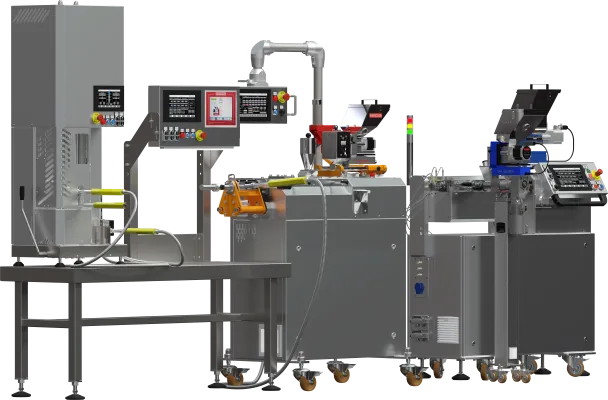

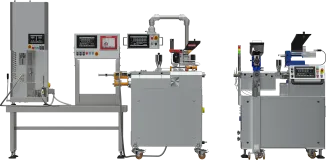

Stanowisko do wtrysku kształtek do badań z wytłaczarkami dwuślimakowymi: stożkową LEC- 2CC 5-20 ml i opcjonalnie równoległą LE 2CC 2x12 mm.

Stanowisko do wtrysku kształtek do badań z wytłaczarkami dwuślimakowymi: stożkową LEC- 2CC 5-20 ml i opcjonalnie równoległą LE 2CC 2x12 mm.

left
Stanowisko do wtrysku kształtek do badań z wytłaczarkami dwuślimakowymi: stożkową LEC- 2CC 5-20 ml i opcjonalnie równoległą LE 2CC 2x12 mm.
Stanowisko do wtrysku kształtek do badań z wytłaczarkami dwuślimakowymi: stożkową LEC- 2CC 5-20 ml i opcjonalnie równoległą LE 2CC 2x12 mm-1.

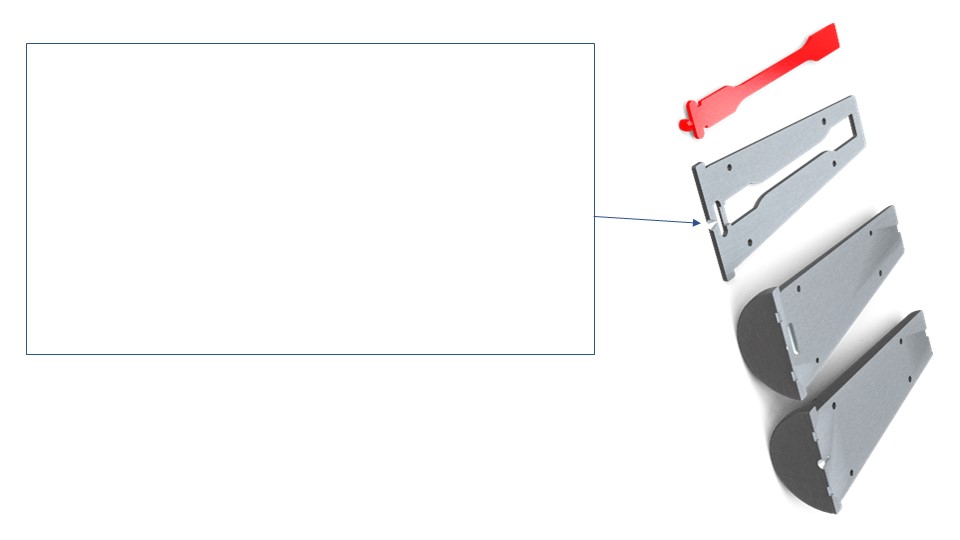

Forma do wtryskarki z wymiennymi formami (stanowisko do wtrysku).
right

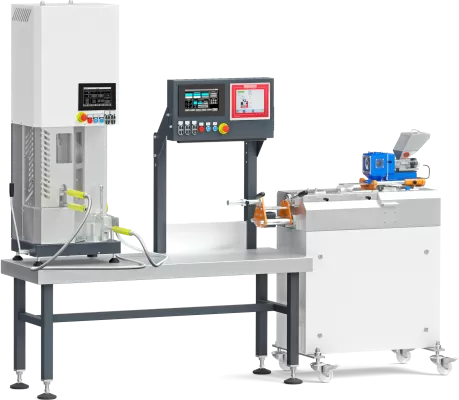

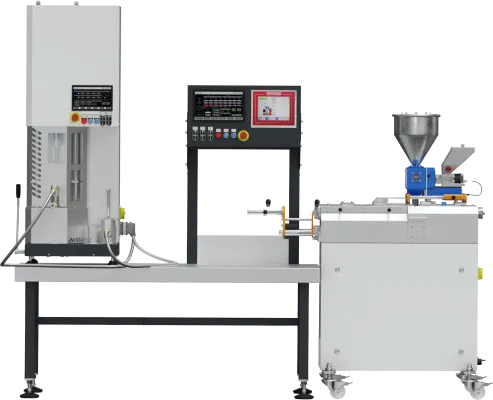

Stanowisko do wtrysku kształtek do badań

Stanowisko SiTech3D do wytłaczania i wtrysku próbek jest modułową platformą R&D, w której część przygotowania materiału i laboratoryjna wtryskarka MIM są dobierane niezależnie do badanego procesu. Platforma może łączyć laboratoryjne wytłaczarki jedno- i dwuślimakowe z MIM o geometrycznej objętości wtrysku 11, 16 lub 20 ml, z napędem pneumatycznym albo serwoelektrycznym. Pomiędzy częścią procesową i MIM pracuje dedykowany układ transferowy z termostatowanym cylindrem, pneumatycznym dociskiem oraz kontrolą położenia tłoka podczas napełniania. Dzięki temu konfigurację można dobrać do materiału, ilości dostępnego surowca, wymaganych operacji przygotowania, geometrii próbki oraz zakresu danych badawczych.
Dane techniczne urządzenia

Przykładowa konfiguracja stanowiska

Jedna z możliwych konfiguracji platformy. Architektura przygotowania materiału i układ wtryskowy MIM mogą być dobierane niezależnie do procesu.

01   PRZYGOTOWANIE MATERIAŁU
LEC-2CC 20 ml  →
Dwuślimakowy układ stożkowy.
Wymienne wkładki 5 / 10 / 15 / 20 ml.
02   TRANSFER STOPU
Interfejs procesowy
Termostatowany cylinder,
docisk pneumatyczny,
odczyt położenia tłoka.
03   WTRYSK
MIM 20/1250/E  →
Maks. 20 ml, maks. 25 kN.
Napęd serwoelektryczny.
04   FORMA I PRÓBKA
Forma laboratoryjna
Wymienna wkładka dobierana do wymaganej geometrii próbki.
Dobór objętości: objętość układu uplastyczniającego LEC-2CC oraz maksymalna geometryczna objętość wtrysku MIM są niezależnymi parametrami. Wielkość układu procesowego, stopień napełnienia cylindra i geometria próbki są dobierane do konkretnego procesu.

Architektura systemu

Struktura stanowiska
Przygotowanie materiału → transfer stopu → wtrysk MIM → forma i próbka
Dobór głównych modułów
Niezależny dobór architektury przygotowania materiału oraz architektury wtrysku MIM
Transfer materiału
Bezpośrednio z układu wytłaczarkowego do cylindra MIM przez dedykowany interfejs transferowy
Częściowe napełnianie
Tak; położenie tłoka może być odnoszone do liniału oraz nastawnego wskaźnika docelowego położenia
Zakres MIM
Maksymalna geometryczna objętość wtrysku 11 / 16 / 20 ml
Architektura napędu MIM
Pneumatyczna proporcjonalna lub serwoelektryczna
Integracja rozszerzona
Możliwa projektowo z większymi wytłaczarkami jedno- i dwuślimakowymi

Interfejs procesowy: transfer stopu do MIM

Funkcja
Połączenie układu przygotowania materiału z cylindrem laboratoryjnej wtryskarki MIM
Adapter
Dedykowany do zastosowanej wytłaczarki i cylindra MIM
Napełnianie
Uplastyczniony materiał doprowadzany z części procesowej pod ciśnieniem
Termostatowanie cylindra
Ciągłe podczas całego etapu napełniania
Ustalenie cylindra
Docisk pneumatyczny stabilizujący cylinder względem adaptera
Odczyt położenia tłoka
Liniał położenia
Punkt odniesienia napełnienia
Nastawny wskaźnik docelowego położenia tłoka
Częściowe napełnianie
Możliwe; wskaźnik stanowi punkt odniesienia i nie jest siłowym ogranicznikiem ruchu tłoka

Architektury przygotowania materiału

Układ przygotowania materiału jest dobierany do wymaganej skali, sposobu uplastyczniania, mieszania oraz dodatkowych operacji procesowych.

LEC-2CC 20 ml  →
Architektura: dwuślimakowa stożkowa
Skala: wkładki 5 / 10 / 15 / 20 ml
Rola: małe partie materiału, prace formulacyjne i mieszanie
LE-2CC 2×12 mm  →
Architektura: dwuślimakowa równoległa, ślimaki segmentowe
Długość: L/D 40–48
Rola: mieszanie, compounding, dozowanie i odgazowanie
LE-1S 12 mm  →
Architektura: jednoślimakowa
Skala: miniaturowa laboratoryjna
Rola: proces jednoślimakowy przy niewielkiej ilości materiału
LE-1S 16 mm  →
Architektura: jednoślimakowa
Skala: laboratoryjna
Rola: uplastycznianie, transport, homogenizacja i badanie procesu jednoślimakowego
Integracja projektowa
Architektura: większe układy jedno- lub dwuślimakowe
Dobór: indywidualnie do procesu
Zastosowanie: gdy większa skala lub określona konfiguracja wynika z celu badania

Architektury wtrysku próbek

Układ MIM jest dobierany niezależnie od architektury przygotowania materiału, zgodnie z wymaganą objętością próbki i sposobem sterowania wtryskiem.

MIM 11/1200/P  →
Objętość: maks. 11 ml
Napęd: pneumatyczny proporcjonalny
Siła: maks. 16 kN
Nominalny odpowiednik ciśnienia: 1200 bar
MIM 16/1000/P  →
Objętość: maks. 16 ml
Napęd: pneumatyczny proporcjonalny
Siła: maks. 16 kN
Nominalny odpowiednik ciśnienia: 1000 bar
MIM 20/800/P  →
Objętość: maks. 20 ml
Napęd: pneumatyczny proporcjonalny
Siła: maks. 16 kN
Nominalny odpowiednik ciśnienia: 800 bar
MIM 20/1250/E  →
Objętość: maks. 20 ml
Napęd: serwoelektryczny
Siła: maks. programowana 25 kN
Nominalny odpowiednik ciśnienia: 1250 bar
Sterowanie: programowane położenie, prędkość, rampy, profile ruchu i siła tłoka

Formy, sterowanie i dane

Formy
Laboratoryjne formy z wymiennymi wkładkami, dobierane do wymaganej geometrii próbki
Formy i wkładki specjalne
Projektowane zgodnie z wymaganiami aplikacji i programu badawczego
Sterowanie
PLC; zakres funkcji zależny od zastosowanej konfiguracji urządzeń
Receptury i archiwizacja
Dostępne zgodnie z możliwościami zastosowanych modułów stanowiska
Ethernet
Tak
Integracja danych
Zakres zależny od wybranej wytłaczarki, MIM i wyposażenia pomiarowego; OPC UA oraz dodatkowe funkcje integracyjne zgodnie z konfiguracją systemową
Szczegółowe dane urządzeń: pełne parametry techniczne, wyposażenie standardowe i opcjonalne oraz szczegółowe funkcje sterowania są dostępne po przejściu do kart poszczególnych wytłaczarek i MIM.
Ważne cechy użytkowe
Stanowisko badawcze może być wyposażone w wytłaczarki laboratoryjne jedno i dwuślimakowe.
Stanowisko badawcze może być wyposażone we wtryskarki laboratoryjne elektryczne lub pneumatyczne.
Wytłaczarka dwuślimakowa stożkowa o pojemności układu uplastyczniającego 5-20 ml może być wyposażona w wymienne wkładki zmieniające objętość układu. Wytłaczarka jako jedyna laboratoryjna wytłaczarka stożkowa na rynku posiada aktywny system odgazowania cylindra.
Ważne cechy użytkowe
Trójdzielna forma ułatwia wyjmowanie kształtek oraz pozwala wtryskiwać różne kształtki za pomocą tej samej formy [wystarczy wymienić 1 element formy]
Stanowisko badawcze może być kontrolowane bezprzewodowo
Wytłaczarki mogą być wyposażone w grawimetryczne systemy dozowania
Wytłaczarki mogą pracować jako współbieżne lub przeciwbieżne
Wytłaczarka elektryczna pozwala w pełni kontrolować:
1. Drogę tłoka.
2. Objętość wtrysku.
3. Prędkość wtrysku.
4. Sekwencje wtrysku.
5. Odprężenie próbki.
6. Można programować proces wtrysku.
Ważne cechy użytkowe
Ważne cechy użytkowe
Opis techniczny

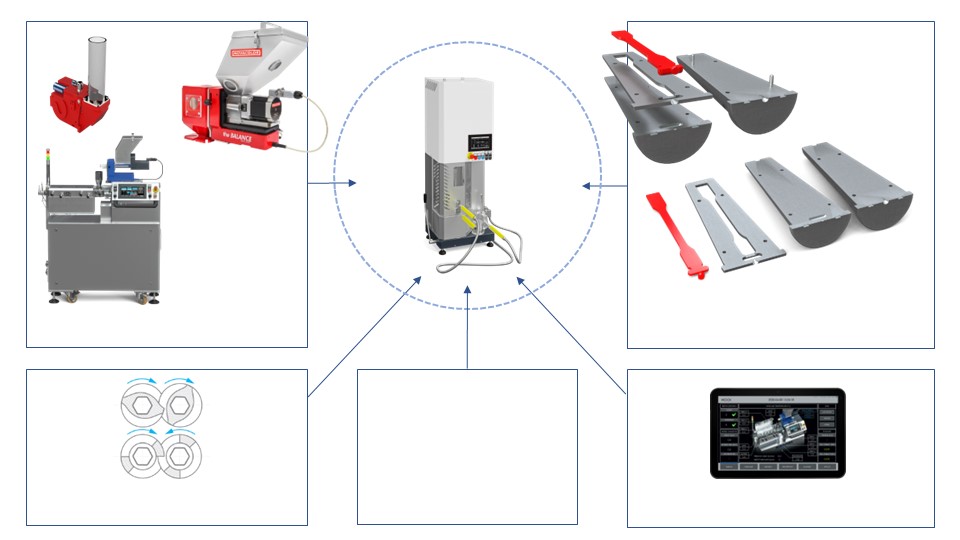

Stanowisko do wytłaczania i wtrysku próbek jako platforma modułowa

Stanowisko SiTech3D nie jest jedną stałą kombinacją wytłaczarki i wtryskarki. Jest platformą badawczą budowaną z kilku współpracujących modułów: części przygotowania materiału, układu transferowego, laboratoryjnej wtryskarki MIM, formy oraz systemu sterowania i pomiarów.

Część procesowa i część wtryskowa są dobierane niezależnie. Pozwala to zbudować stanowisko zarówno do pracy z bardzo małą ilością nowej formulacji, jak i do bardziej rozbudowanych badań mieszania, compoundingu, procesu jednoślimakowego lub programowanego przebiegu wtrysku.

Moduł Rola w stanowisku
Przygotowanie materiału Uplastycznianie, transport, mieszanie, homogenizacja oraz, zależnie od konfiguracji, dozowanie składników i odgazowanie.
Transfer stopu Napełnianie termostatowanego cylindra MIM przez dedykowany adapter ze stabilizacją pneumatyczną podczas transferu.
Wtrysk MIM Formowanie próbki w układzie 11, 16 lub 20 ml z napędem pneumatycznym proporcjonalnym albo serwoelektrycznym.
Forma i dane Dobór geometrii próbki oraz rejestracja parametrów dostępnych w wybranej konfiguracji stanowiska.

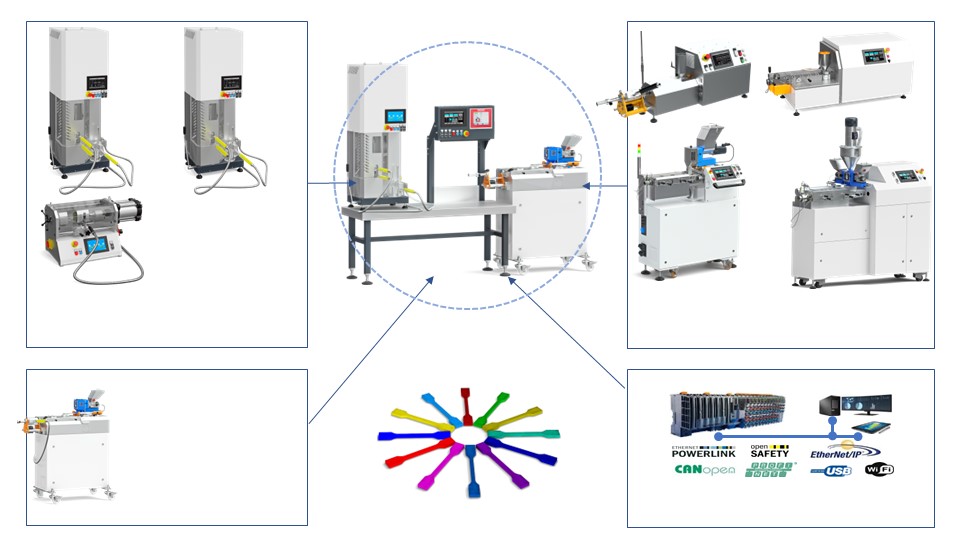

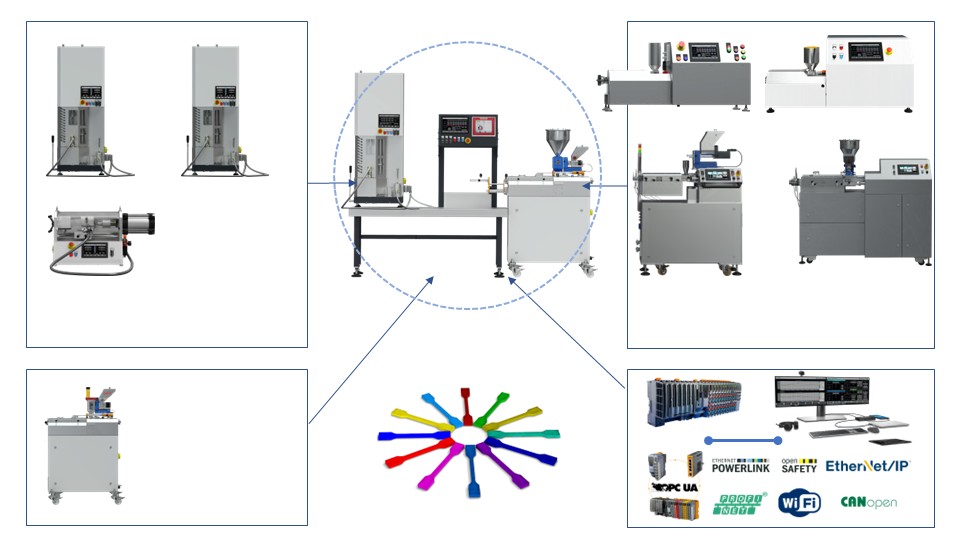

Matryca konfiguracji części procesowej i MIM

Wszystkie modele MIM SiTech3D mogą współpracować z podstawowymi laboratoryjnymi układami jedno- i dwuślimakowymi. Oznacza to, że sposób przygotowania materiału można dobierać niezależnie od wymaganej objętości i architektury części wtryskowej.

Część przygotowania materiału MIM 11/1200/P MIM 16/1000/P MIM 20/800/P MIM 20/1250/E
LEC-2CC 20 ml Tak Tak Tak Tak
LE-2CC 2×12 mm Tak Tak Tak Tak
LE-1S 12 mm Tak Tak Tak Tak
LE-1S 16 mm Tak Tak Tak Tak
Większe wytłaczarki jedno- i dwuślimakowe Projektowo Projektowo Projektowo Projektowo

Cztery podstawowe części procesowe i cztery modele MIM tworzą już 16 bazowych zestawień urządzeń. Zakres możliwej konfiguracji jest jednak większy, ponieważ oddzielnie dobierane mogą być również geometria ślimaków, dozowanie, odgazowanie, forma, pomiary i automatyka.

Kompatybilność techniczna nie oznacza, że każda kombinacja jest jednakowo właściwa dla danego procesu. Przy MIM o objętości 11–20 ml zwykle racjonalne jest zastosowanie odpowiednio małego układu procesowego, ponieważ pozwala ograniczyć ilość materiału potrzebnego do uruchomienia, zmiany formulacji i czyszczenia. Integracja z większą wytłaczarką jest technicznie możliwa i może być wykonana wtedy, gdy wynika to ze skali procesu, istniejącego wyposażenia lub konkretnego celu badania.

Konfiguracja zaczyna się od procesu, nie od modelu urządzenia

Matryca pokazuje możliwości techniczne platformy. Właściwy dobór zaczyna się jednak od określenia, co ma zostać zrobione z materiałem przed wykonaniem próbki oraz jakie informacje mają zostać uzyskane z eksperymentu.

Cel badania Kierunek konfiguracji
Praca z bardzo małą ilością materiału Małogabarytowa część procesowa i MIM dobrana do wymaganej objętości próbki.
Badanie formulacji i mieszania Układ dwuślimakowy z geometrią ślimaków, dozowaniem i ewentualnym odgazowaniem dobranymi do materiału.
Badanie procesu jednoślimakowego LE-1S 12 lub 16 mm oraz MIM dobrana do próbki i wymaganego sposobu sterowania wtryskiem.
Rozbudowane programowanie wtrysku Odpowiednia część procesowa oraz serwoelektryczna MIM 20/1250/E.
Integracja z większym procesem Większa wytłaczarka oraz projektowany układ transferowy dopasowany do wybranej MIM.

Kontrolowany transfer stopu do cylindra MIM

Pomiędzy częścią wytłaczarkową i MIM znajduje się dedykowany moduł transferowy. Materiał po przygotowaniu w układzie ślimakowym jest kierowany do termostatowanego cylindra wtryskowego, bez konieczności wcześniejszego wykonywania granulatu jako oddzielnego produktu pośredniego.

Do części procesowej mocowany jest adapter transferowy. W adapterze umieszczany jest cylinder MIM, który podczas całego etapu napełniania pozostaje termostatowany. Cylinder jest dociskany pneumatycznie i utrzymywany w ustalonym położeniu względem drogi przepływu materiału.

Stop doprowadzany z wytłaczarki pod ciśnieniem wypełnia cylinder i przemieszcza znajdujący się w nim tłok. Położenie tłoka jest obserwowane względem liniału, natomiast nastawny wskaźnik stanowi punkt odniesienia dla wymaganego stopnia napełnienia.

Element układu transferowego Funkcja
Adapter transferowy Łączy część procesową z cylindrem MIM i ustala drogę przepływu stopu.
Termostatowany cylinder Przyjmuje przygotowany materiał przy kontrolowanych warunkach cieplnych podczas napełniania.
Docisk pneumatyczny Stabilizuje cylinder względem adaptera podczas napełniania materiałem pod ciśnieniem.
Tłok Przemieszcza się wraz ze wzrostem objętości materiału znajdującego się w cylindrze.
Liniał położenia Umożliwia obserwację położenia tłoka i geometrycznego stopnia napełnienia cylindra.
Nastawny wskaźnik Stanowi odniesienie dla docelowego położenia tłoka podczas częściowego napełniania.

Kontrola częściowego napełnienia cylindra

Pełna pojemność cylindra nie musi być wykorzystywana w każdym eksperymencie. Jest to szczególnie ważne przy nowych formulacjach, materiałach kosztownych oraz bardzo małych partiach surowca.

Położenie tłoka względem liniału i nastawnego wskaźnika pozwala ustalić punkt odniesienia odpowiadający wymaganej części pojemności cylindra. Ułatwia to odtwarzanie podobnego geometrycznego stopnia napełnienia w kolejnych próbach.

Wskaźnik nie jest siłowym ogranicznikiem tłoka ani układem pomiarowym objętości. Zależność pomiędzy przemieszczeniem tłoka i geometryczną zmianą objętości wynika z jego czynnej powierzchni, dlatego położenie tłoka może być praktycznym parametrem przygotowania wsadu do wtrysku.

Jak przebiega przygotowanie próbki?

  1. Dozowanie materiału – składniki są wprowadzane do części procesowej.
  2. Przygotowanie stopu – materiał jest uplastyczniany, mieszany i homogenizowany, a zależnie od konfiguracji możliwe są również dodatkowe dozowanie lub odgazowanie.
  3. Transfer – przygotowany stop jest doprowadzany do adaptera transferowego.
  4. Ustalenie cylindra – termostatowany cylinder MIM jest osadzany w adapterze i stabilizowany pneumatycznie.
  5. Napełnianie – ciśnienie stopu przemieszcza tłok, którego położenie jest obserwowane względem liniału i nastawnego wskaźnika.
  6. Przeniesienie do MIM – napełniony cylinder jest umieszczany w części wtryskowej.
  7. Formowanie – wykonywany jest zaprogramowany cykl odpowiedni dla zastosowanej MIM i badanej próbki.
  8. Analiza – właściwości próbki mogą być odnoszone do parametrów jej przygotowania i przebiegu procesu.

Dobór części procesowej

LEC-2CC 20 ml

Stożkowy układ dwuślimakowy jest przeznaczony do pracy z małymi partiami materiału. Wymienne wkładki cylindra umożliwiają zmianę objętości układu uplastyczniającego, dzięki czemu ilość materiału w części procesowej można dopasować do charakteru eksperymentu.

LE-2CC 2×12 mm

Równoległy układ dwuślimakowy z segmentową konstrukcją ślimaków pozwala szeroko kształtować charakter transportu i mieszania. Może być konfigurowany z dozowaniem, odgazowaniem oraz rozbudowanymi pomiarami procesu, dlatego sprawdza się w bardziej złożonych badaniach formulacji i compoundingu.

LE-1S 12 i 16 mm

Laboratoryjne układy jednoślimakowe są przeznaczone do projektów, w których istotne jest przygotowanie materiału w architekturze jednoślimakowej. Mogą realizować uplastycznianie, transport oraz zadania mieszania wynikające z zastosowanej geometrii ślimaka.

Większe wytłaczarki

Technicznie możliwe jest również połączenie MIM z większymi układami jedno- i dwuślimakowymi. Taka integracja jest projektowana indywidualnie. Przy typowych badaniach z MIM 11–20 ml mniejsze układy procesowe są zwykle bardziej racjonalne ze względu na ilość materiału potrzebnego do prowadzenia procesu, zmian formulacji i czyszczenia.

Szerszy zakres części procesowych przedstawiono w kategorii laboratoryjnych linii z wytłaczarkami jedno- i dwuślimakowymi.

Dobór laboratoryjnej wtryskarki MIM

Część wtryskowa jest dobierana niezależnie od wytłaczarki. Dostępne są trzy podstawowe wielkości geometrycznej objętości wtrysku oraz dwie architektury napędu.

Model Maksymalna geometryczna objętość Napęd Charakter konfiguracji
MIM 11/1200/P 11 ml Pneumatyczny proporcjonalny Kompaktowa konfiguracja do pracy z niewielką objętością materiału.
MIM 16/1000/P 16 ml Pneumatyczny proporcjonalny Pośrednia objętość oraz nominalny odpowiednik ciśnienia 1000 bar.
MIM 20/800/P 20 ml Pneumatyczny proporcjonalny Największa geometryczna objętość wtrysku w pneumatycznej części rodziny MIM.
MIM 20/1250/E 20 ml Serwoelektryczny Programowane położenie, prędkość, profile ruchu oraz siła tłoka.

Wybór pomiędzy napędem pneumatycznym i serwoelektrycznym nie powinien być sprowadzany do pojedynczej wartości maksymalnego ciśnienia. Istotne są również objętość próbki, właściwości materiału, wymagany przebieg ruchu tłoka oraz zakres programowania procesu.

Szczegółowe informacje znajdują się w kategoriach laboratoryjnych wtryskarek elektrycznych oraz laboratoryjnych wtryskarek pneumatycznych.

Historia przetwórcza i przygotowanie próbki

Stan materiału przed wykonaniem próbki zależy również od wcześniejszego uplastyczniania, temperatury, czasu przebywania, ścinania, mieszania, odgazowania i liczby cykli cieplnych. Dlatego część procesowa, transfer i wtrysk mogą być traktowane jako kolejne etapy jednego eksperymentu.

Bezpośredni transfer do cylindra MIM nie jest odpowiednikiem procesu obejmującego wcześniejszą granulację, chłodzenie, suszenie i ponowne uplastycznienie. Są to różne historie przetwórcze i wybór właściwej ścieżki powinien wynikać z celu badania.

Więcej o doborze całego workflow badawczego: laboratoryjne stanowiska do wytłaczania i wtrysku kształtek do badań.

Formy, automatyka i dane

Wtryskarki MIM współpracują z laboratoryjnymi formami z wymiennymi wkładkami, dzięki czemu możliwe jest przygotowywanie różnych geometrii próbek, płytek i kształtek aplikacyjnych. Forma i wkładka są dobierane do programu badawczego.

Zakres automatyki i rejestracji danych zależy od zastosowanych modułów. Stanowisko może obejmować sterowanie PLC, receptury procesu, archiwizację parametrów oraz komunikację Ethernet, a w odpowiednich konfiguracjach również OPC UA i funkcje zdalnego nadzoru.

Dostępność konkretnych sygnałów pomiarowych zależy od wyposażenia wybranej wytłaczarki, MIM oraz dodatkowych modułów pomiarowych.

Dobór stanowiska rozpoczyna się od materiału i próbki

Do przygotowania konfiguracji potrzebne są przede wszystkim informacje o materiale, dostępnej ilości surowca, liczbie składników, wymaganym sposobie uplastyczniania i mieszania, ewentualnym odgazowaniu, geometrii próbki oraz parametrach, które mają być kontrolowane lub rejestrowane.

Na tej podstawie dobierane są część procesowa, geometria ślimaków, moduł transferowy, model MIM, forma, wyposażenie pomiarowe i architektura automatyki. Stanowisko powstaje więc jako jeden spójny układ badawczy, a nie zestaw przypadkowo połączonych urządzeń.

FAQ

Czy każdą MIM można połączyć z podstawowymi laboratoryjnymi wytłaczarkami?

Tak. Wszystkie modele MIM 11, 16 i 20 ml mogą być integrowane z LEC-2CC 20 ml, LE-2CC 2×12 mm oraz jednoślimakowymi LE-1S 12 i 16 mm. Właściwa konfiguracja jest jednak dobierana do procesu, a nie wyłącznie do technicznej kompatybilności.

Czy MIM można zintegrować z większą wytłaczarką?

Tak. Jest to technicznie możliwe zarówno dla większych układów jedno-, jak i dwuślimakowych. Taka konfiguracja jest projektowana indywidualnie i powinna wynikać z wymagań badanego procesu.

Czy cylinder musi być napełniany do pełnej objętości?

Nie. Położenie tłoka obserwowane względem liniału i nastawnego wskaźnika pozwala ustalić odniesienie dla częściowego napełnienia cylindra.

Czy stanowisko może pracować z procesem jednoślimakowym?

Tak. Platforma może wykorzystywać laboratoryjne wytłaczarki jednoślimakowe, jeżeli taki sposób przygotowania materiału odpowiada celowi eksperymentu.

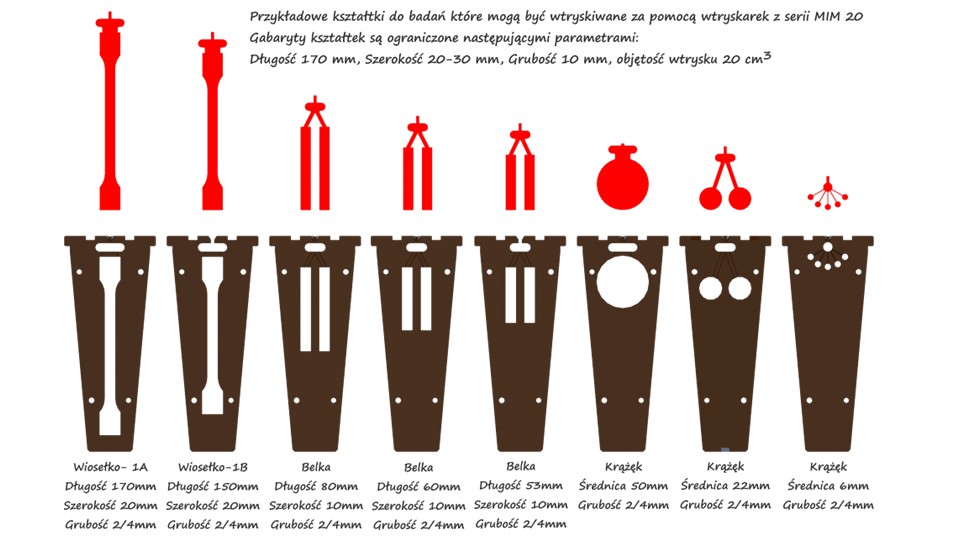

Czy stanowisko jest ograniczone do jednej geometrii próbki?

Nie. Wymienne wkładki oraz możliwość projektowania form do konkretnej aplikacji pozwalają dopasować geometrię próbki do programu badawczego.
