Piec wulkanizacyjny szokowy TS IR 300

Piec szokowy TS IR 300 jako pierwszy etap procesu wulkanizacji

Piec wulkanizacyjny szokowy TS IR 300 został zaprojektowany do bardzo szybkiego oddziaływania cieplnego na powierzchnię wytłaczanego profilu gumowego. Jego zadaniem nie jest pełna wulkanizacja całej objętości wyrobu, lecz szybkie rozpoczęcie procesu sieciowania warstwy zewnętrznej, utrwalenie kształtu oraz przygotowanie profilu do dalszego prowadzenia przez właściwy piec lub tunel ciągłej wulkanizacji.

Na obecnej karcie urządzenie jest jednoznacznie opisane jako rozwiązanie do wstępnej wulkanizacji powierzchni wytłaczanego wyrobu i do produkcji profili gumowych dla niemal wszystkich gałęzi przemysłu. To bardzo ważne ustawienie roli urządzenia: szybki etap powierzchniowy, który poprawia stabilność wymiarową i jakość naskórka jeszcze przed dalszym, bardziej rozłożonym w czasie procesem utwardzania.

Większa skala pracy i parametry modelu TS IR 300

Model TS IR 300 jest większym rozwiązaniem z tej grupy urządzeń i został przewidziany do bardziej wymagających zastosowań procesowych. Karta podaje maksymalną szerokość wulkanizowanego profilu 200 mm oraz maksymalną wysokość 100 mm. Długość jednego segmentu pieca wynosi 800 mm, a maksymalna ilość segmentów to 2. W jednym segmencie pracuje 8 promienników IR o mocy 2000 W każdy, co daje 16 kW mocy promienników na segment. Maksymalna temperatura pracy urządzenia wynosi 800°C.

Krótkofalowe IR i szybkie utrwalenie wyrobu

TS IR 300 pracuje z krótkofalowymi promiennikami podczerwieni dużej mocy, których zadaniem jest utrwalenie wymiaru oraz wytworzenie ładnego naskórka produktu. Obecny opis techniczny karty wskazuje, że promienniki dostarczają ponad 80% energii do naświetlanych produktów w postaci promieniowania podczerwonego, co przekłada się na bardzo wysoką efektywność procesu.

W praktyce oznacza to szybkie przekazywanie energii bez konieczności długiego ogrzewania całej objętości materiału. Takie podejście jest szczególnie korzystne przy profilach gumowych, które po wyjściu z głowicy wymagają szybkiego ustabilizowania powierzchni i geometrii przed dalszym etapem ciągłej wulkanizacji.

Regulacja stref i kontrola procesu

Jednym z największych atutów TS IR 300 jest rozbudowana kontrola warunków pracy. Karta podaje regulator SSR dla każdej sekcji z regulacją mocy co 1%, cyfrowy regulator PID, ustawienie mocy maksymalnej dla każdej sekcji, zabezpieczenie prądowe dla każdej sekcji, kontrolę prądu z detekcją przerwy oraz pomiar temperatury na powierzchni profilu. To pozwala precyzyjnie dopasować rozkład energii do geometrii wyrobu, prędkości linii i charakterystyki mieszanki.

W praktyce przemysłowej taka regulacja ma kluczowe znaczenie, ponieważ zbyt agresywne ogrzewanie może pogarszać stabilność procesu, a zbyt słabe nie zapewni oczekiwanego efektu powierzchniowego. TS IR 300 daje możliwość prowadzenia procesu w sposób powtarzalny i technologicznie bardziej przewidywalny.

Współpraca z tunelem ciągłej wulkanizacji

Na karcie bardzo wyraźnie podkreślono, że piec szokowy odpowiedzialny za utrwalenie wymiaru i wytworzenie ładnego naskórka współpracuje z tunelem do wulkanizacji ciągłej. To właściwa logika procesowa dla tego typu urządzenia. Piec szokowy odpowiada za szybkie wejście w proces, natomiast dalsza część linii przejmuje zasadniczy etap utwardzania w sposób ciągły i bardziej równomierny.

Dodatkowo karta pokazuje, że tunele do wulkanizacji ciągłej mogą być budowane z segmentów o długości 3000 mm, przy szerokości roboczej 150-400 mm i długości całkowitej 6000-21000 mm. To dobrze pokazuje, że TS IR 300 jest projektowany jako element większego systemu, a nie jako izolowane urządzenie.

Regulacja mechaniczna i elastyczność konfiguracji

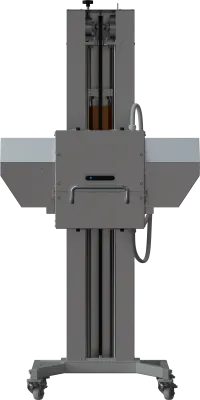

Urządzenie wyposażono w mechanizm umożliwiający łatwą zmianę wysokości oraz kąta pochylenia. Karta wskazuje również możliwość zastosowania dwóch głowic umieszczonych obok siebie z niezależną regulacją kąta obrotu. To istotne cechy użytkowe, ponieważ zwiększają elastyczność wdrożeniową i pozwalają lepiej dopasować rozkład energii oraz położenie urządzenia do konkretnej geometrii profilu i układu linii.

Sterowanie, HMI i integracja przemysłowa

TS IR 300 nie jest prostym piecem bez nadzoru. Karta podaje panel HMI, zapis parametrów na nośniku, zapis receptur w pamięci, zabezpieczenie hasłami, identyfikację błędów, sterowanie PLC oraz bezprzewodowe sterowanie z poziomu tabletu. W sekcji ważnych cech użytkowych dodatkowo wskazano wykorzystanie sterowników PLC firm B&R i Siemens oraz magistral komunikacyjnych Ethernet Powerlink i ProfiNet.

W praktyce oznacza to możliwość integracji pieca z nowoczesną linią technologiczną, z pozostałymi urządzeniami procesu oraz z automatyką klienta, także w układach mieszanych z urządzeniami innych producentów.

Atmosfera procesu i rozwiązania specjalne

Karta pokazuje również bardziej zaawansowane możliwości konfiguracji linii współpracującej z piecem. W ofercie znajdują się tunele wyposażone w urządzenia do kontroli atmosfery, uszczelnione dla gazu, z doprowadzeniem gazu do każdego segmentu, równomiernym rozprowadzeniem, portami pomiarowymi oraz możliwością gaszenia ciągu poprzez wypełnienie i przedmuch azotem. To ważny sygnał dla klientów wymagających bardziej zaawansowanego sterowania środowiskiem procesu.

Najważniejsze cechy użytkowe modelu TS IR 300

• wstępna wulkanizacja powierzchni wytłaczanego profilu gumowego,
• maksymalny profil 200 x 100 mm,
• segment 800 mm i możliwość pracy do 2 segmentów,
• 8 promienników IR po 2000 W w segmencie,
• 16 kW mocy promienników na segment,
• regulacja SSR dla każdej sekcji i sterowanie PID,
• pomiar temperatury powierzchni profilu i kontrola prądu sekcji,
• regulacja wysokości oraz kąta pochylenia komory pieca,
• sterowanie PLC, HMI, zapis receptur i funkcje diagnostyczne,
• współpraca z tunelem ciągłej wulkanizacji i integracja z linią.

Zastosowania przemysłowe

Piec szokowy TS IR 300 znajduje zastosowanie w liniach do produkcji profili gumowych, w których szczególnie ważne są szybkie rozpoczęcie procesu wulkanizacji, poprawa jakości powierzchni, ograniczenie deformacji po wyjściu z głowicy oraz stabilne przejście do dalszego etapu ciągłej wulkanizacji. To rozwiązanie właściwe dla aplikacji przemysłowych wymagających dużej dynamiki grzania, powtarzalności procesu i dobrego utrzymania geometrii wyrobu.
