Biodegradowalne polimery w różnych środowiskach.Biodegradowalność tworzywa nie jest prostą cechą typu „ulega rozkładowi” albo „nie ulega rozkładowi”. Jest wynikiem współdziałania struktury chemicznej polimeru, formulacji materiału, jego masy cząsteczkowej i krystaliczności, geometrii wyrobu, historii przetwarzania oraz warunków środowiska. Ten sam polimer może więc zachowywać się zupełnie inaczej w kontrolowanym kompostowaniu przemysłowym, glebie, środowisku wodnym, osadzie morskim czy procesie beztlenowym. Biodegradacja tworzyw – najpierw trzeba zdefiniować, co właściwie mierzymyW badaniach tworzyw termin „degradacja” obejmuje znacznie szerszy zakres zjawisk niż biodegradacja. Materiał może tracić wytrzymałość, zmieniać masę cząsteczkową, pękać albo rozpadać się na mniejsze fragmenty bez osiągnięcia stanu ostatecznej biodegradacji.

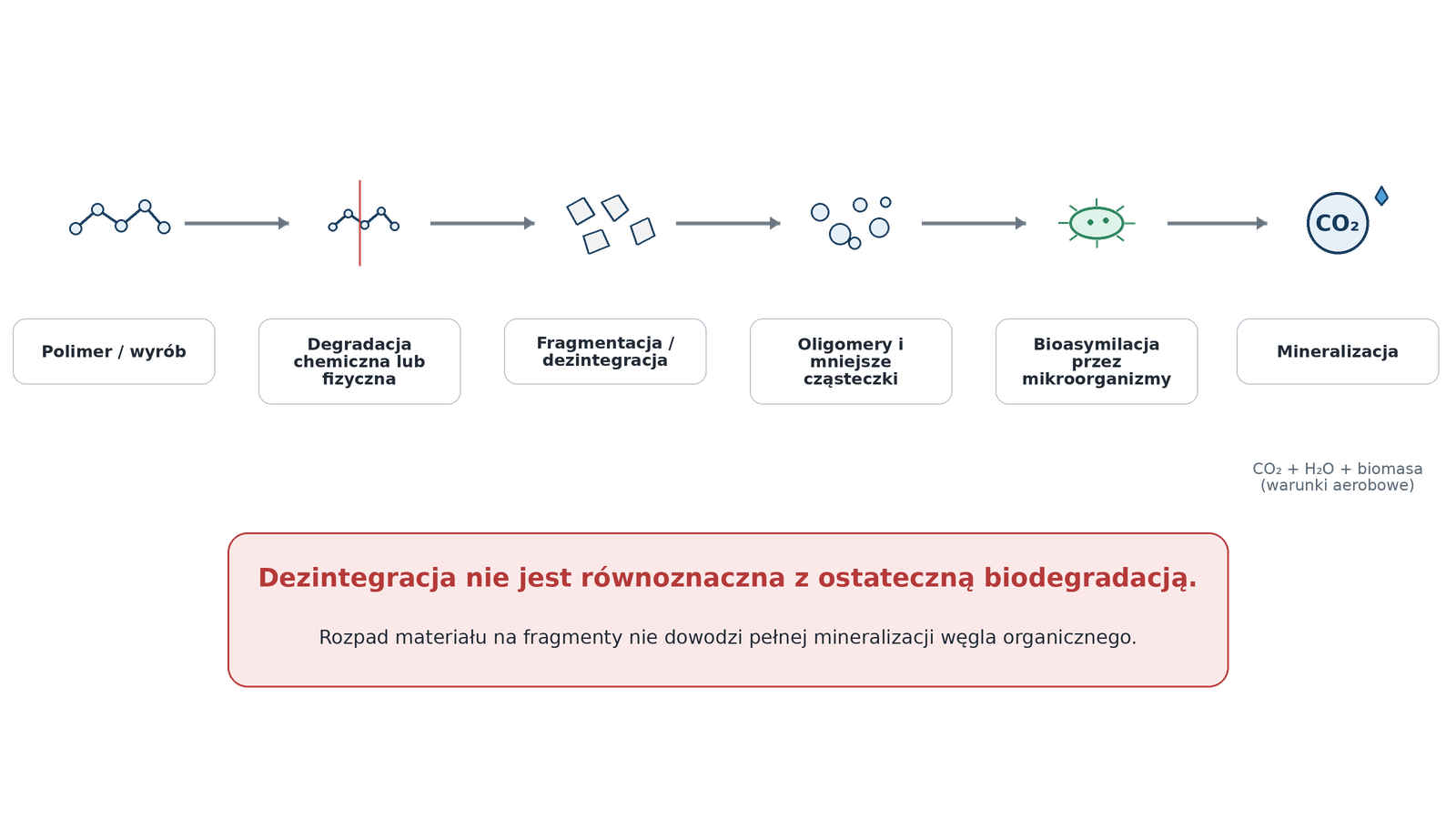

Rys. 1. Degradacja i fizyczna utrata integralności produktu mogą poprzedzać biodegradację, ale same nie są dowodem ostatecznej mineralizacji materiału. Najważniejsza zasada interpretacyjna: zniknięcie makroskopowego fragmentu tworzywa nie jest równoznaczne ze zniknięciem zawartego w nim węgla organicznego. Stopień biodegradacji, szybkość biodegradacji i czas zaniku to trzy różne informacjeW dyskusji o tworzywach biodegradowalnych często miesza się pytania:
Nie są to parametry równoważne. ISO 5148:2022 wprowadza pojęcie specyficznej szybkości biodegradacji aerobowej, w praktyce szybkości mineralizacji węgla do CO2 odniesionej do czasu i dostępnej powierzchni materiału. Norma definiuje również możliwość określania czasu DT50, ale wyraźnie oddziela ten parametr od ostatecznej biodegradowalności materiału.[11] Oznacza to, że materiał może być zdolny do wysokiego stopnia ostatecznej biodegradacji, ale proces może przebiegać wolno. Z drugiej strony szybka utrata kształtu nie musi oznaczać równie szybkiej mineralizacji. „Biodegradowalny” nie jest więc informacją o czasie życia produktu. Hierarchia dowodu: polimer, formulacja i gotowy produkt to nie to samoJednym z najczęstszych błędów interpretacyjnych jest przenoszenie wyniku dotyczącego czystego polimeru na gotowy wyrób.
Dlatego deklaracja potwierdzona dla żywicy bazowej nie powinna być bez dodatkowych danych automatycznie rozszerzana na dowolny filament i dowolny wydruk. ISO 22403:2020 bardzo wyraźnie rozdziela wewnętrzną zdolność materiału do biodegradacji od zachowania produktów z niego wykonanych. Norma zaznacza, że grubość, kształt i rzeczywiste warunki środowiskowe wpływają na czas życia produktu.[7] Biodegradowalność zawsze wymaga zdefiniowania środowiskaNie istnieje jedno uniwersalne środowisko biodegradacji. Kompost, gleba, osad morski, medium wodne i fermentacja beztlenowa różnią się m.in. temperaturą, dostępem tlenu, wilgotnością, składem mikroorganizmów i sposobem transportu produktów degradacji. Na wynik wpływają jednocześnie dwa zestawy zmiennych. Materiał
Środowisko
Dlatego znacznie bardziej precyzyjne od pytania „czy materiał jest biodegradowalny?” jest pytanie: „Czy określony materiał lub produkt osiąga zdefiniowany stopień biodegradacji w konkretnym środowisku i według konkretnej metody badania?” Jak bada się biodegradację tworzyw?Normy ISO stosują oddzielne metody dla różnych środowisk i różnych wielkości mierzonych.

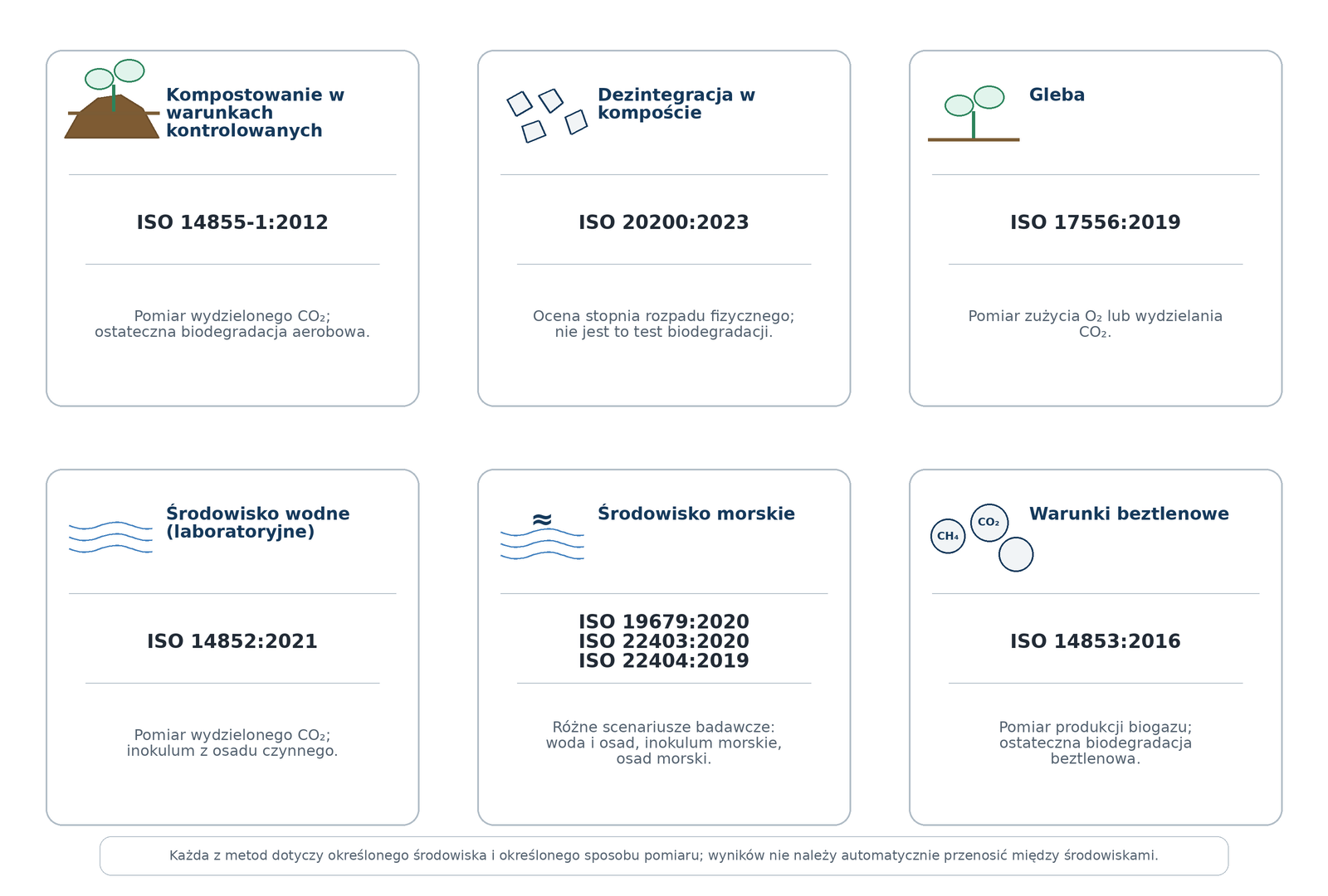

Rys. 2. Wybrane metody ISO służące do oceny biodegradacji i dezintegracji materiałów polimerowych.
Jedno słowo „biodegradacja” obejmuje więc wiele różnych procedur eksperymentalnych. Wyniku uzyskanego w jednym teście nie należy automatycznie traktować jako przewidywania dla innego środowiska. Próbka jest częścią metody badawczejGeometria próbki nie jest szczegółem technicznym bez znaczenia dla wyniku. ISO 10210:2012 poświęcono właśnie metodom przygotowywania próbek do badań biodegradacji, aby zwiększyć ich wymiarową powtarzalność, a tym samym porównywalność rezultatów.[10] Znaczenie mogą mieć m.in.:
Dlatego wyniku dotyczącego proszku albo cienkiej folii nie należy traktować jako bezpośredniej prognozy zachowania masywnego elementu. Dezintegracja nie jest testem biodegradacjiTo rozróżnienie jest fundamentalne. ISO 20200:2023 określa metodę badania fizycznej dezintegracji tworzywa w laboratoryjnym środowisku kompostowania. Sama norma jednoznacznie stwierdza, że metoda nie służy do określania biodegradowalności i że do deklarowania kompostowalności potrzebne są dalsze badania.[1] Z kolei ISO 17088:2021 dla tworzyw przeznaczonych do recyklingu organicznego wymaga uwzględnienia czterech obszarów:
Produkt może się rozpaść i jednocześnie nie spełniać pełnego zestawu wymagań dla kompostowalności. Kompostowanie przemysłowe i domowe – dwa różne środowiskaWarunki przemysłowego kompostowania są celowo optymalizowane pod kątem aktywności biologicznej. Kontroluje się temperaturę, wilgotność, napowietrzanie, stosunek węgla do azotu oraz przebieg procesu. ISO 17088:2021 dotyczy takich dobrze zarządzanych procesów przemysłowych i jednocześnie wskazuje, że nie ma zastosowania do biologicznego przetwarzania prowadzonego w małych instalacjach domowych.[3] Dlatego określenie materiału jako przemysłowo kompostowalnego nie oznacza automatycznie kompostowalności domowej. Biodegradacja w glebie – wynik zależy również od samej glebyGleba jest środowiskiem heterogenicznym. Różnice w wilgotności, temperaturze, pH, strukturze mineralnej, zawartości materii organicznej i mikrobiomie mogą powodować znaczące różnice pomiędzy eksperymentami. ISO 17556:2019 pozwala stosować zarówno glebę nieadaptowaną, jak i wcześniej eksponowaną na podobne materiały. Norma rozróżnia te przypadki, ponieważ historia inokulum wpływa na interpretację potencjalnej biodegradowalności.[4] Badania PHBV, PBS i PLA prowadzone w różnych mediach glebowych pokazują również, że zachowanie PBS może silnie zależeć od konkretnej gleby i zastosowanego inokulum.[17] Nie istnieje więc jeden uniwersalny „czas biodegradacji w glebie” właściwy dla całej rodziny polimeru. Środowisko wodne – warunki laboratoryjne nie są rzeką ani jezioremISO 14852:2021 wykorzystuje syntetyczne medium wodne i inokulum pochodzące z osadu czynnego. Metoda służy do określania potencjalnej biodegradacji aerobowej na podstawie wydzielonego CO2.[5] Sama norma zaznacza, że zastosowane warunki nie muszą odpowiadać warunkom zapewniającym maksymalną biodegradację. Jeszcze ważniejsze jest to, że taki układ nie odwzorowuje bezpośrednio:
Dlatego wynik testu laboratoryjnego jest dowodem dotyczącym konkretnej metody, a nie zegarem odmierzającym czas zaniku produktu w naturalnym zbiorniku wodnym. Środowisko morskie nie jest jedną kategoriąWoda morska, powierzchnia osadu, osad strefy pływowej i otwarta toń wodna tworzą różne warunki biologiczne. Rozdzielenie tych scenariuszy w normach ISO nie jest przypadkowe:
ISO 22403:2020 zastrzega, że wyniku ekspozycji laboratoryjnej nie można bezpośrednio ekstrapolować na rzeczywistą lokalizację morską, a zachowanie gotowego produktu zależy m.in. od jego grubości i kształtu.[7] Badania prowadzone przez rok w rzeczywistej wodzie morskiej bardzo dobrze ilustrują tę różnicę. W jednym z badań PLA wykazywał po roku mniej niż 0,1% ubytku masy, podczas gdy inne badane poliestry wykazywały znacznie większe zmiany.[16] Przemysłowa kompostowalność nie jest dowodem biodegradowalności produktu w morzu. Warunki beztlenowe – inne mikroorganizmy, inne produkty procesuISO 14853:2016 określa ostateczną biodegradację beztlenową poprzez pomiar produkcji biogazu. Norma dopuszcza ekspozycję materiału przez okres do 90 dni i sama wskazuje, że jest to dłużej niż typowy 25–30-dniowy czas retencji osadu w wielu fermentorach beztlenowych.[9] Dlatego nawet prawidłowo wykonany test nie powinien być automatycznie interpretowany jako potwierdzenie zachowania materiału w każdej instalacji fermentacji przemysłowej. Mapa polimerów nie jest rankingiem szybkości biodegradacjiRóżne rodziny polimerów mają odmienne mechanizmy i potencjał degradacji w poszczególnych środowiskach. Nie powinno się jednak sprowadzać tych różnic do rankingu „szybki – wolny”.

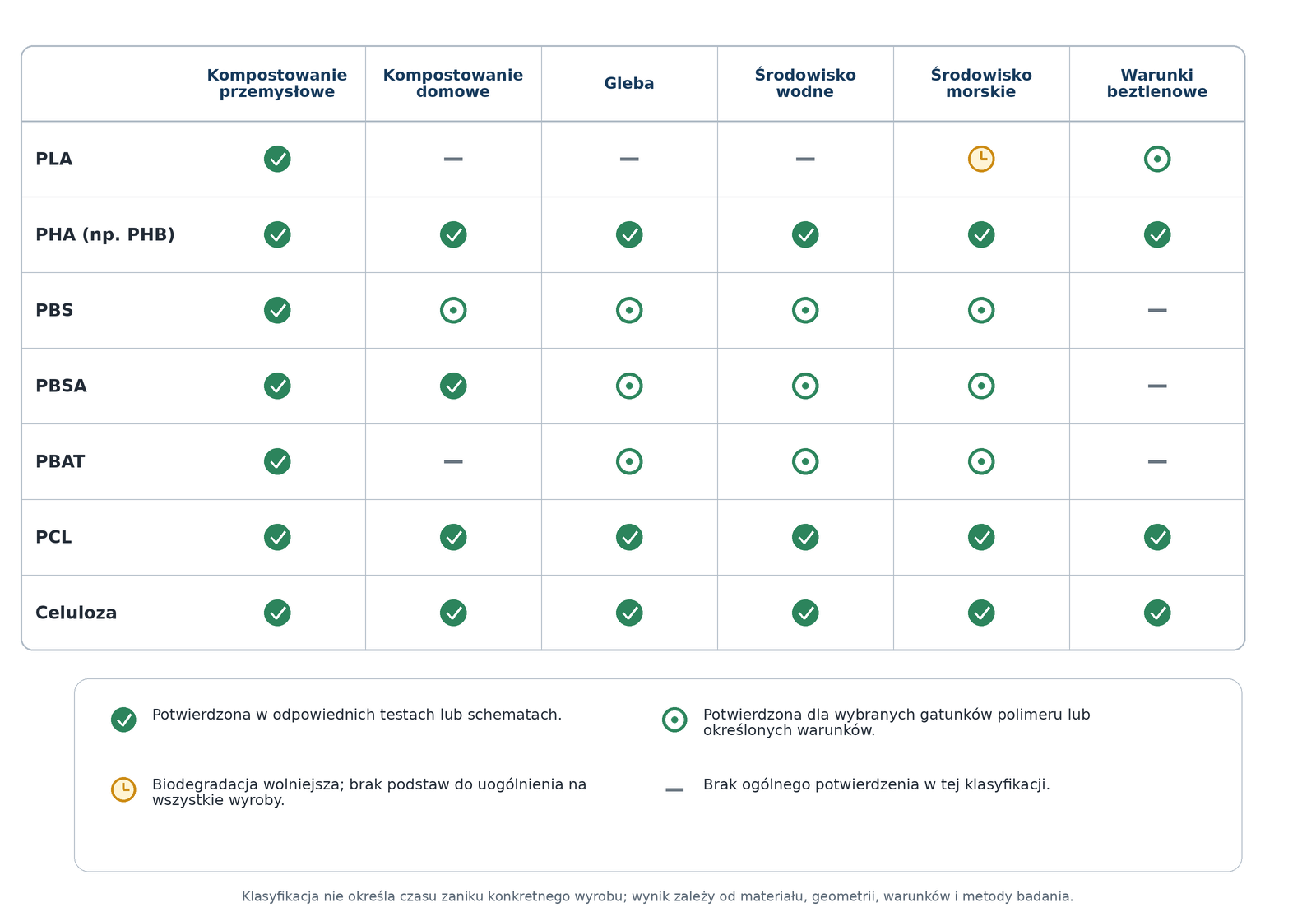

Rys. 3. Schematyczne zestawienie wybranych rodzin polimerów i środowisk. Grafika nie przedstawia czasu rozpadu konkretnego produktu. Interpretując takie zestawienie trzeba uwzględniać co najmniej:
Badania terenowe i laboratoryjne pokazują ponadto, że blendy mogą zachowywać się zupełnie inaczej niż ich składniki badane osobno. Przykładowo mieszanie PHBV, PBS, PLA, PBSA lub PCL może zmieniać zarówno dezintegrację, jak i mineralizację w glebie.[17] PLA – modelowy przykład połączenia degradacji chemicznej i biologicznejPLA jest szczególnie dobrym materiałem do pokazania, dlaczego właściwości chemiczne polimeru i środowisko trzeba analizować wspólnie. Dla PLA istotnym etapem jest hydroliza wiązań estrowych. Penetracja wody i kolejne reakcje hydrolityczne prowadzą do skracania łańcuchów oraz spadku masy cząsteczkowej. W uproszczeniu: PLA o wysokiej masie cząsteczkowej → penetracja wody → hydroliza wiązań estrowych → skracanie łańcuchów → oligomery i cząsteczki o niższej masie → większa dostępność biologiczna → mineralizacja.

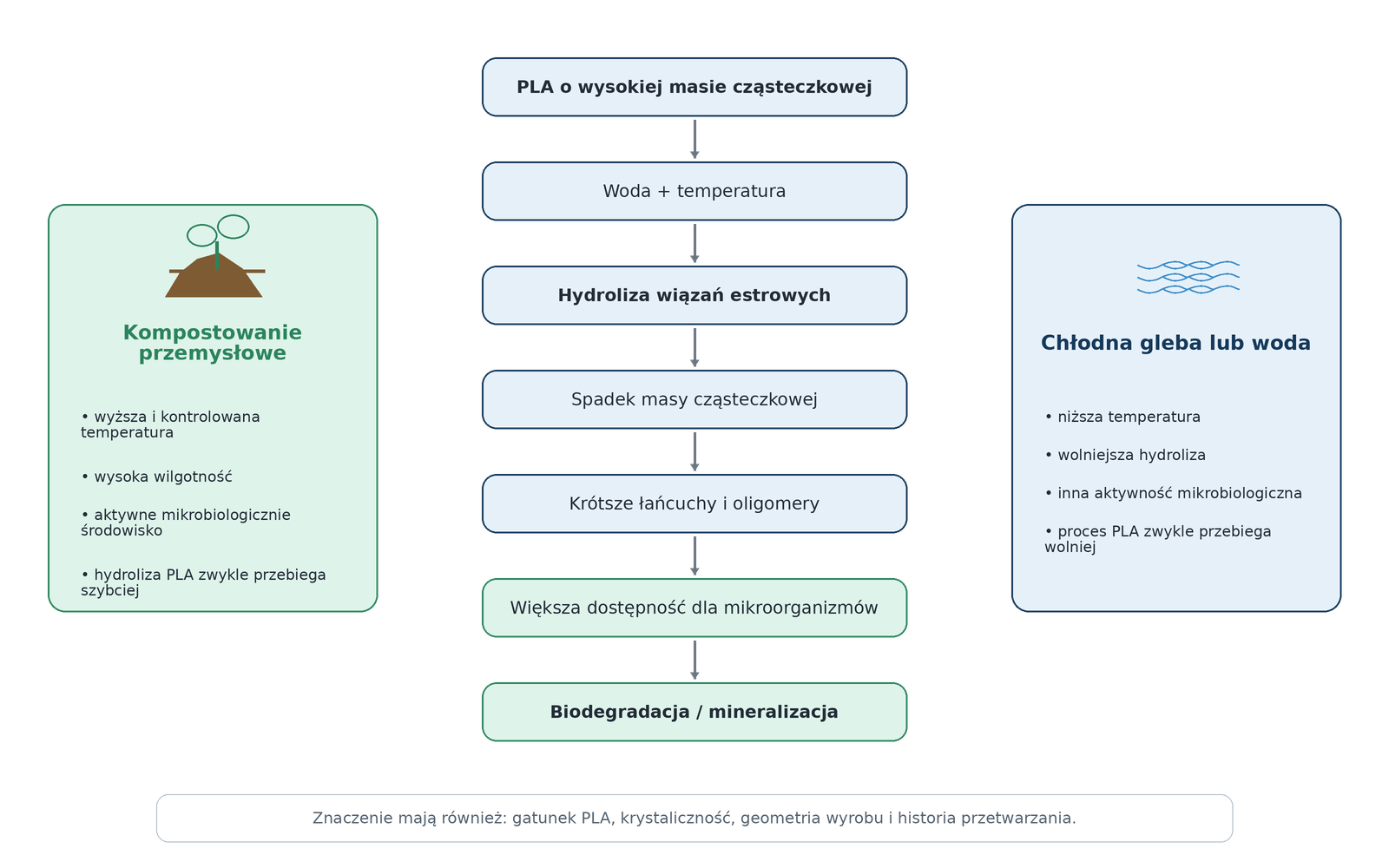

Rys. 4. Hydrolityczne skracanie łańcuchów PLA jest ważnym etapem poprzedzającym szybkie biologiczne wykorzystanie produktów degradacji w warunkach przemysłowego kompostowania. Temperatura przyspiesza hydrolizę PLA, ale struktura materiału zmienia się równocześnieNie należy interpretować temperatury około 58°C jako prostej „temperatury biodegradacji PLA”. Podwyższona temperatura przyspiesza transport wody i hydrolizę, ale jednocześnie może zmieniać morfologię polimeru. Badania prowadzone przy 58°C pokazały, że wygrzewanie może zwiększać krystaliczność PLA, a silniej skrystalizowany materiał może wykazywać wolniejszy dalszy przebieg degradacji.[15] Oznacza to, że temperatura działa równocześnie na:
Nie ma więc jednego parametru odpowiedzialnego za wynik. Masa cząsteczkowa jest jednym z kluczowych parametrów PLABadanie włókien PLA opublikowane w 2026 r. dobrze pokazuje znaczenie wcześniejszej hydrolizy. Po 31 dniach hydrolizy w temperaturze 58°C masa cząsteczkowa badanych włókien spadła z około 190 kDa do wartości poniżej 10 kDa. W późniejszym teście kompostowania próbki wstępnie zhydrolizowane biodegradowały znacznie szybciej niż materiał niepoddany temu etapowi.[13] Po 57 dniach autorzy uzyskali około 77,5% biodegradacji dla włókien wstępnie zhydrolizowanych i około 50,5% dla włókien bez wcześniejszej hydrolizy. To bardzo dobry przykład pokazujący, dlaczego sama nazwa „PLA” dostarcza zdecydowanie za mało informacji do przewidywania zachowania materiału. Hydroliza PLA może mieć charakter autokatalitycznyWraz z rozszczepianiem wiązań estrowych rośnie liczba końcowych grup karboksylowych i powstają kwaśne oligomery. W szczególności w grubszych elementach produkty te mogą dyfundować z wnętrza materiału wolniej niż z jego powierzchni. Lokalna akumulacja kwaśnych produktów może przyspieszać dalszą hydrolizę. Oznacza to, że geometria PLA wpływa nie tylko na stosunek powierzchni do objętości. Może zmieniać również lokalne warunki reakcji wewnątrz wyrobu. Historia produkcji zmienia późniejszą degradacjęProces technologiczny wpływa na strukturę materiału jeszcze przed rozpoczęciem testu biodegradacji. Badanie opublikowane w 2026 r. porównujące różnie wykonane elementy PLA wykazało znaczące różnice w dezintegracji podczas 12-tygodniowego termofilnego kompostowania przy 58°C. Wszystkie badane elementy wykazały bardzo duży spadek masy cząsteczkowej, ale nie prowadziło to do jednakowego stopnia fizycznej dezintegracji.[14] Wynik wiązano m.in. z:
Ten sam polimer nie musi oznaczać tego samego zachowania środowiskowego, jeżeli różne są historia przetwarzania i geometria produktu. Granulat, filament i wydruk 3D – dlaczego postać produktu ma znaczenie?W kontekście produkcji filamentów jest to jedna z najważniejszych konsekwencji praktycznych.

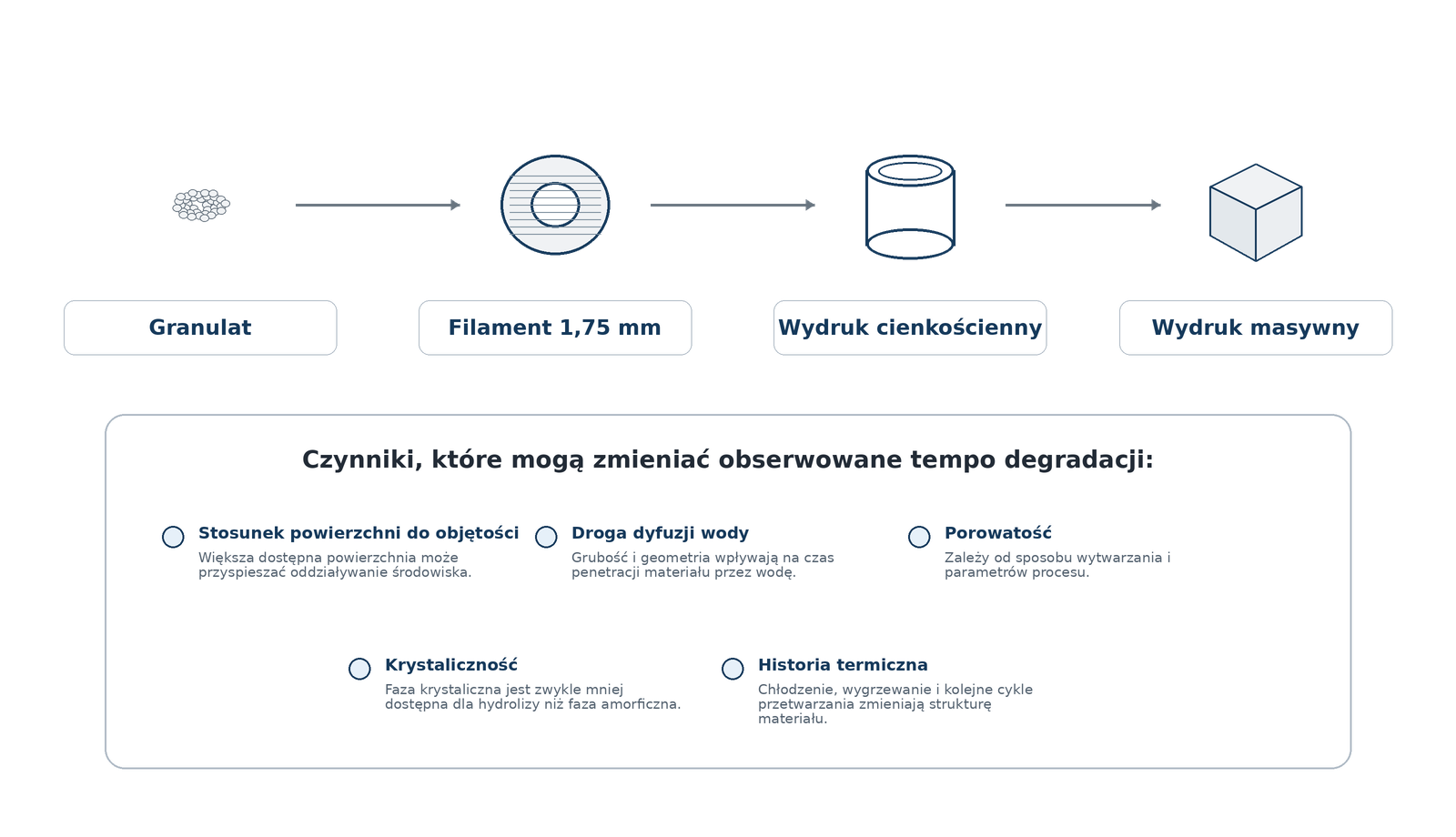

Rys. 5. Postać wyrobu i historia przetwarzania zmieniają warunki kontaktu materiału ze środowiskiem. Powierzchnia do objętościCienki element ma większą powierzchnię kontaktu ze środowiskiem w przeliczeniu na jednostkę masy niż masywna część. Droga dyfuzjiWoda oraz rozpuszczalne produkty degradacji muszą przemieszczać się przez określoną grubość materiału. PorowatośćWydruk warstwowy może zawierać strukturę porów i szczelin odmienną od litej próbki wykonanej przez wtrysk. KrystalicznośćWarunki chłodzenia i ewentualnego wygrzewania wpływają na udział faz amorficznych i krystalicznych. Historia przetwarzaniaWytwarzanie granulatu, compoundowanie, produkcja filamentu i ponowny cykl cieplny podczas FFF/MEX mogą kolejno zmieniać strukturę polimeru. Jakość techniczna filamentu i jego zachowanie środowiskowe to dwie różne osieISO 5425:2023 definiuje wymagania techniczne oraz metody badań dla filamentów na bazie PLA przeznaczonych do technologii materiałowej ekstruzji w addytywnym wytwarzaniu.[18] Spełnienie wymagań technologicznych filamentu nie jest jednak testem biodegradowalności. Analogicznie wynik biodegradacji nie mówi, czy filament posiada odpowiednią:
Oba obszary wymagają oddzielnej kwalifikacji. Ubytek masy nie jest równoważny mineralizacjiPodczas badań materiału można obserwować:
Nie są to zamienne wskaźniki. Ubytek masy może wynikać m.in. z:
Dlatego ostateczną biodegradację określa się metodami pozwalającymi śledzić przekształcenie węgla materiału do produktów mineralizacji. Fragmentacja może wyprzedzać biodegradacjęTworzywo projektowane jako biodegradowalne może przejściowo występować w środowisku w postaci coraz mniejszych fragmentów. Jeżeli fizyczny rozpad zachodzi szybciej niż biologiczne wykorzystanie powstałych cząstek, może pojawić się etap pośredni obejmujący mikrofragmenty. Dlatego odpowiedzialna ocena produktu nie powinna ograniczać się do pytania: „kiedy przestanie być widoczny?” Właściwe pytanie brzmi: „jaki jest bilans materii i co dzieje się z węglem materiału w całym procesie?” Biodegradacja nie rozstrzyga automatycznie kwestii ekotoksycznościTo kolejny ważny poziom oceny. Nawet jeśli materiał ulega biodegradacji, w trakcie procesu mogą przejściowo powstawać rozpuszczalne produkty pośrednie lub pozostawać składniki formulacji. Dlatego w niektórych zastosowaniach środowiskowych bada się również potencjalny wpływ produktów rozkładu na organizmy. Przykładowo ISO 5430:2023 definiuje schemat badań ekotoksykologicznych rozpuszczalnych produktów pośrednich powstających z biodegradowalnych materiałów i produktów wykorzystywanych w środowisku morskim.[12] Biodegradowalność, szybkość biodegradacji, dezintegracja i brak niekorzystnego oddziaływania środowiskowego są odrębnymi właściwościami wymagającymi odpowiednich dowodów. Jak powinien wyglądać wiarygodny wynik badania biodegradacji?Samo zdanie „materiał osiągnął 90% biodegradacji” jest niewystarczające do technicznej interpretacji. Warto znać co najmniej:
Dopiero wtedy można ocenić, co naprawdę oznacza dana wartość i do jakich wniosków uprawnia. Jak czytać deklarację biodegradowalności?Przed zaakceptowaniem stwierdzenia „biodegradowalny” warto zadać sześć podstawowych pytań. 1. Co dokładnie przebadano?Czysty polimer, compound, folię, filament czy gotowy wyrób? 2. W jakim środowisku?Kompost przemysłowy, gleba, medium wodne, osad morski czy proces beztlenowy? 3. Według jakiej metody?Numer normy określa środowisko, przygotowanie próby i mierzony parametr. 4. Co rzeczywiście zmierzono?Dezintegrację, ubytek masy, CO2, O2, biogaz czy zmianę masy cząsteczkowej? 5. Jak wyglądała próbka?Grubość i geometria mogą zmieniać obserwowane tempo procesu. 6. Czy deklaracja dotyczy całego produktu?Wynik dla polimeru bazowego nie jest automatycznie wynikiem pigmentowanego, modyfikowanego albo napełnionego filamentu. Jakich deklaracji środowiskowych należy unikać?Bez odpowiednich badań nie powinno się stosować kategorycznych komunikatów takich jak:
Profesjonalna deklaracja powinna wskazywać materiał lub produkt, środowisko, metodę oraz zakres właściwości, dla którego istnieje potwierdzenie. Co oznacza to dla projektowania nowego filamentu?Jeżeli biodegradowalność lub kompostowalność jest częścią wymagań projektowych, nie powinna być sprawdzana dopiero po zakończeniu opracowywania materiału. Trzeba ją uwzględniać podczas:
Proces technologiczny jest częścią tego problemu, ponieważ może zmieniać masę cząsteczkową, krystaliczność i morfologię materiału. W projektach R&D rozsądna ścieżka wygląda więc następująco: POLIMER → FORMULACJA → COMPOUND → FILAMENT → WYRÓB → BADANIE W DOCELOWYM SCENARIUSZU KOŃCA ŻYCIA Jeżeli celem jest opracowanie nowej formulacji biodegradowalnego filamentu lub biokompozytu, laboratoryjna linia do badań materiałów na filamenty pozwala kontrolować historię przetwarzania i przygotować powtarzalne próbki przed dalszą charakterystyką materiałową i środowiskową. Najczęściej zadawane pytaniaCzy PLA jest biodegradowalny?PLA może osiągać znaczną biodegradację w odpowiednio prowadzonych warunkach, szczególnie podczas termofilnego kompostowania. Nie oznacza to jednak szybkiej biodegradacji w każdej glebie, wodzie ani środowisku morskim. Czy temperatura 58°C jest „temperaturą biodegradacji PLA”?Nie. Jest temperaturą często wykorzystywaną w kontrolowanych badaniach kompostowania. Przyspiesza procesy hydrolityczne i wpływa na aktywność biologiczną, ale równocześnie może zmieniać krystaliczność PLA. Wynik zależy więc od całej struktury materiału i warunków testu. Czy rozpad filamentu na małe fragmenty oznacza biodegradację?Nie. Jest dowodem fragmentacji lub dezintegracji. Ostateczna biodegradacja wymaga biologicznego przekształcenia węgla materiału do produktów procesu. Czy ubytek masy oznacza mineralizację?Nie. Masa może zostać utracona również wskutek wypłukania oligomerów, rozpuszczenia części formulacji albo oddzielenia fragmentów. Czy wynik biodegradacji granulatu dotyczy automatycznie filamentu?Nie. Produkcja filamentu dodaje kolejny cykl cieplny i może zmienić masę cząsteczkową, krystaliczność oraz geometrię materiału. Czy wynik dla filamentu można przenieść na wydruk 3D?Nie bez dodatkowej oceny. Wydruk ma inną geometrię, porowatość i historię cieplną oraz może zawierać lokalne różnice struktury wynikające z procesu warstwowego. Czy materiał przemysłowo kompostowalny jest biodegradowalny w morzu?Nie wynika to z samej kompostowalności. Środowisko morskie wymaga innych metod badania i innej kwalifikacji. Czy naturalny napełniacz gwarantuje biodegradowalność biokompozytu?Nie. Zachowanie produktu wynika z całej formulacji, w tym osnowy, napełniacza, dodatków oraz rzeczywistej struktury wyrobu. Czy biodegradowalność oznacza brak oddziaływania na środowisko?Nie. Biodegradacja i ekotoksyczność są różnymi zagadnieniami. W zależności od zastosowania mogą wymagać osobnej oceny. Powiązane artykuły SiTech3D
Wybrane normy i literatura naukowa
|
Zobacz także: Materiały do produkcji filamentów 3D – jak dobrać proces i linię technologiczną Wysokoenergetyczne plastyczne materiały wybuchowe. Wytłaczarki do tworzyw sztucznych: kryteria doboru układu do materiału, procesu i skali produkcji Rodzaje kauczuków i elastomerów – właściwości, różnice i zastosowania Przewodnik po bazie wiedzy Sitech3D – przetwórstwo polimerów, reologia i technologia wytłaczania Polimery w procesie wytłaczania – klasy materiałów i właściwości Anatomia ślimaków segmentowych w wytłaczarkach dwuślimakowych współbieżnych |
Imię i nazwisko:
Nazwa Firmy
Telefon
Treść:
YouTube
Linkedin
Facebook
