Rodzaje wytłaczarek, poradnik technologiczny.

Poniżej znajdziesz praktyczny poradnik podziału wytłaczarek jednoślimakowych i dwuślimakowych ze względu na rozmiar (średnicę ślimaka) oraz szacowaną wydajność, wraz z definicjami i typowymi zastosowaniami.
Od miniaturowych laboratoryjnych po pilotażowe i przemysłowe, z przykładami kategorii stosowanymi przez producentów.

Zestawienie uwzględnia:

1. średnicę ślimaka / konfigurację ślimaków,

2. szacunkową wydajność / zastosowania,

3. definicje i typowe zastosowania.

Rodzaje wytłaczarek – systematyczny poradnik technologiczny

Ekstruzja jest jedną z kluczowych technologii ciągłego przetwórstwa tworzyw polimerowych i elastomerów. Dobór właściwej wytłaczarki zależy od rodzaju materiału, celu procesu oraz wymaganej skali badań lub produkcji.

Poniższe zestawienie przedstawia usystematyzowany podział wytłaczarek jednoślimakowych, dwuślimakowych oraz wytłaczarek do gumy – wraz z definicjami, przykładami procesów i modelami stosowanymi w praktyce przemysłowej i R&D. Warto traktować podane zakresy wydajności jako orientacyjne, ponieważ zależą one m.in. od lepkości stopu, stopnia wypełnienia, L/D oraz ograniczeń momentu.

1. Wytłaczarki jednoślimakowe (SSE)

Wytłaczarki jednoślimakowe (Single Screw Extruders – SSE) są przeznaczone głównie do ciągłego formowania jednorodnych tworzyw termoplastycznych. Proces obejmuje transport, uplastycznienie i sprężanie stopu przy ograniczonym mieszaniu poprzecznym.

Charakterystyka ogólna

Wytłaczarka jednoślimakowa wykorzystuje jeden obracający się ślimak umieszczony w cylindrze. Transport, uplastycznianie i homogenizacja tworzywa odbywają się głównie dzięki tarciu, gradientom temperatury oraz ścinaniu w warstwie przyściennej.

Kluczowe cechy:

prosta konstrukcja,
niskie koszty inwestycyjne i eksploatacyjne,
ograniczone możliwości mieszania dyspersyjnego,
wysoka stabilność procesu przy jednorodnych surowcach.

Podział wytłaczarek jednoślimakowych według skali

Segment	Średnica ślimaka	Wydajność	Zastosowanie	Przykładowe modele SiTech3D
SSE-M	10–20 mm	0,1–5 kg/h	badania materiałowe	LE-1S 12–16 mm
SSE-L	20–30 mm	2–30 kg/h	R&D, próbki profili, badania materiałowe	LE-1S 20–32 mm
SSE-LP	30–45 mm	20–150 kg/h	skalowanie procesów, produkcja	LE-1S 45–48 mm
SSE-P	45–75 mm	100–400 kg/h	produkcja pilotażowa i produkcja	LE-1S 60 mm
SSE-I	75–200+ mm	400–2000+ kg/h	produkcja przemysłowa	LE-1S 90 mm

Definicje i przykłady procesów – SSE

SSE-M – wytłaczarki miniaturowe

Definicja: kompaktowe urządzenia badawcze umożliwiające przetwarzanie bardzo małych ilości materiału przy pełnej kontroli parametrów.
Procesy: badania reologiczne, testy dodatków, analiza zachowania nowych polimerów i regranulatów; przetwarzanie materiałów drogich lub o ograniczonej dostępności; dydaktyka i szkolenia.

SSE-L – wytłaczarki laboratoryjne

Definicja: maszyny do opracowywania receptur i testów procesowych w warunkach zbliżonych do przemysłowych.
Procesy: wytwarzanie próbek profili i folii, testy stabilności procesu, optymalizacja parametrów uplastyczniania.

SSE-LP – wytłaczarki laboratoryjno-pilotażowe

Definicja: urządzenia pośrednie pomiędzy laboratorium a produkcją, umożliwiające wiarygodne skalowanie procesu.
Procesy: walidacja narzędzi, testowe serie wyrobów, przygotowanie produkcji seryjnej.

SSE-P i SSE-I – pilotażowe i przemysłowe

Definicja: wytłaczarki wysokowydajne do krótkich i długich serii produkcyjnych.
Procesy: produkcja rur, profili, folii i płyt w trybie ciągłym.

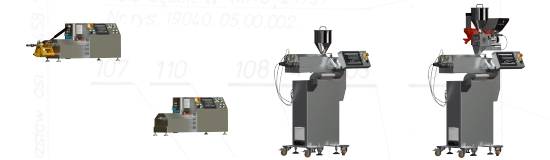

Rysunek 1. Jednoślimakowe miniaturowe wytłaczarki laboratoryjne 12 i 16 mm.

Rysunek 1. Jednoślimakowe miniaturowe wytłaczarki laboratoryjne 12 i 16 mm.

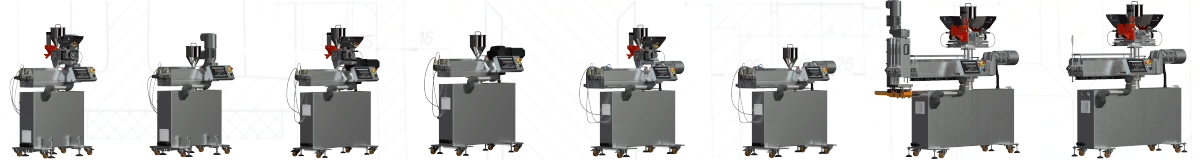

Rysunek 2. Jednoślimakowe wytłaczarki laboratoryjne 20–32 mm.

Rysunek 2. Jednoślimakowe wytłaczarki laboratoryjne 20–32 mm.

Rysunek 3. Jednoślimakowe wytłaczarki 45–90 mm.

Rysunek 3. Jednoślimakowe wytłaczarki 45–90 mm.

2. Wytłaczarki dwuślimakowe (TSE)

Wytłaczarki dwuślimakowe (Twin Screw Extruders – TSE) są stosowane w procesach wymagających intensywnego mieszania, dyspersji i kontroli energii mechanicznej. Segmentowa budowa ślimaków umożliwia precyzyjne dopasowanie konfiguracji technologicznej (transport, ugniatanie, odgazowanie, budowa ciśnienia).

Podział wytłaczarek dwuślimakowych według skali

Segment	Średnica ślimaków	Wydajność	Procesy	Modele SiTech3D
TSE-M	2×8–16 mm	0,2–10 kg/h	R&D, dyspersja	LE-2CC 2×12–16 mm
TSE-L	2×20–24 mm	5–50 kg/h	compoundowanie	LE-2CC 2×20–24 mm
TSE-LP	2×32 mm	30–200 kg/h	recykling, devolatilizacja	LE-2C 2×32 mm
TSE-P	2×40–70 mm	150–600 kg/h	kompozyty
TSE-I	2×70–135+ mm	600–2000+ kg/h	reactive extrusion	REX-92/44

Definicje i przykłady procesów – TSE

TSE miniaturowe i laboratoryjne: opracowanie masterbatchy, nanokompozytów, biopolimerów, hot-melt extrusion.
TSE lab-pilot i pilotażowe: skalowanie procesów recyklingu, devolatilizacja, produkcja granulatu testowego.
TSE przemysłowe: reactive extrusion, zaawansowane compoundy, przemysłowy recykling tworzyw.

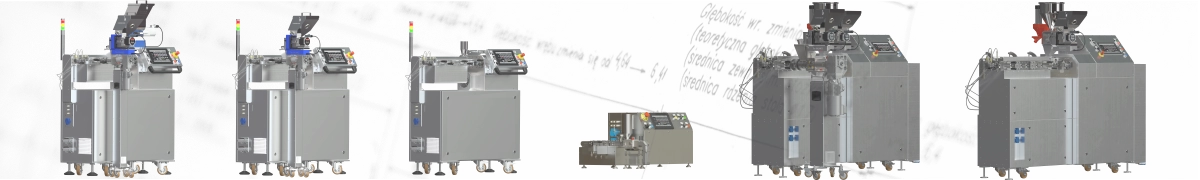

Rysunek 4. Dwuślimakowe wytłaczarki miniaturowe 2×12 mm i 2×16 mm.

Rysunek 4. Dwuślimakowe wytłaczarki miniaturowe 2×12 mm i 2×16 mm.

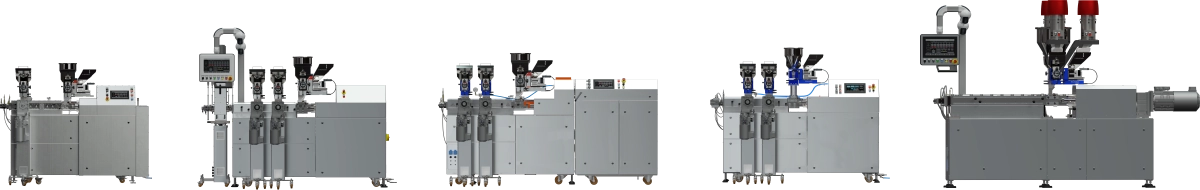

Rysunek 5. Dwuślimakowe wytłaczarki laboratoryjne 2×20 mm, 2×34 mm i 2×32 mm.

Rysunek 5. Dwuślimakowe wytłaczarki laboratoryjne 2×20 mm, 2×34 mm i 2×32 mm.

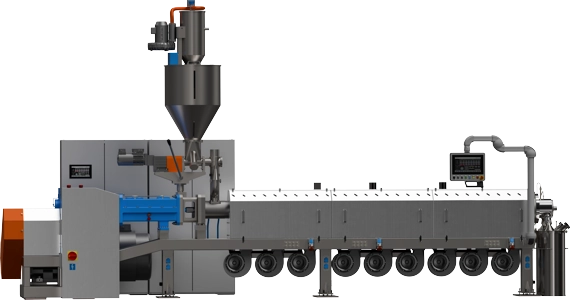

Rysunek 6. Dwuślimakowa wytłaczarka 2×92 mm.

Rysunek 6. Dwuślimakowa wytłaczarka 2×92 mm.

3. Wytłaczarki do gumy i elastomerów

Wytłaczarki do gumy i elastomerów pracują w warunkach wysokiego momentu obrotowego. Materiał nie topi się jak termoplast, lecz jest mechanicznie uplastyczniany, a proces ekstruzji stanowi etap przygotowawczy przed wulkanizacją.

Podział wytłaczarek do gumy

Segment	Średnica ślimaka	Zastosowanie	Modele SiTech3D
G-L	32–45 mm	R&D mieszanek gumowych	LER 32 mm, LER 45 mm
G-P	45–75 mm	prototypy profili	RE 45 mm, RE 60 mm
G-I	75–200+ mm	produkcja przemysłowa	RE 90 mm

Definicje i przykłady procesów – guma

Laboratoryjne: testy receptur gumowych i silikonowych, przygotowanie próbek do wulkanizacji.
Pilotażowe: prototypy profili i uszczelek, testy linii CV i UHF.
Przemysłowe: masowa produkcja profili technicznych i uszczelnień gumowych.

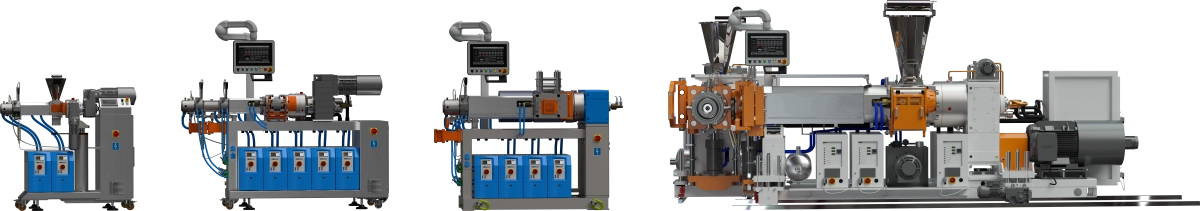

Rysunek 7. Jednoślimakowe wytłaczarki do gumy 32–90 mm.

Rysunek 7. Jednoślimakowe wytłaczarki do gumy 32–90 mm.

Jak dobrać typ wytłaczarki do zadania (praktyczna checklista)

Krok 1 – materiał: termoplast (SSE/TSE) czy elastomer/guma (wytłaczarka do gumy).
Krok 2 – cel procesu: formowanie (SSE), intensywne mieszanie/compound (TSE), proces reaktywny/odgazowanie (TSE z odpowiednią konfiguracją i sekcjami odpowietrzania).
Krok 3 – skala: mini/lab (opracowanie receptury), lab-pilot (skalowanie i walidacja), pilot/produkcja (stabilność i koszty jednostkowe).
Krok 4 – ograniczenia mechaniczne: dostępny moment, wymagane ciśnienie głowicy, wrażliwość materiału na temperaturę i ścinanie.

Parametry porównawcze w praktyce (co warto sprawdzać w specyfikacji)

L/D – wpływa na czas przebywania i możliwości uplastyczniania/mieszania.
Gęstość momentu / limit momentu – kluczowe dla napełnianych kompozytów i elastomerów.
Możliwości dozowania (grawimetryczne/objętościowe, side-feeders) – istotne w compoundowaniu.
Odgazowanie / devolatilizacja – konstrukcja sekcji odpowietrzania i stabilność wypełnienia.
SME / intensywność obróbki – szczególnie ważne w TSE (porównywanie konfiguracji i skalowanie).

Najczęstsze błędy doboru (diagnostyka)

Niestabilna wydajność i jakość – zbyt mała skala (SSE-M) dla wymaganej wydajności lub zbyt wąskie okno procesu.
Brak jednorodności / słaba dyspersja napełniaczy – SSE zamiast TSE w zastosowaniach compoundowania.
Problemy z odgazowaniem – brak odpowiedniej sekcji devolatilizacji lub nieprawidłowe wypełnienie przed odpowietrzaniem.
Nadmierny wzrost temperatury stopu – zbyt agresywna konfiguracja mieszania (TSE) lub zbyt wysoka prędkość obrotowa względem lepkości materiału.

Podsumowanie

Systematyczny podział wytłaczarek na jednoślimakowe, dwuślimakowe oraz specjalistyczne wytłaczarki do gumy umożliwia świadome projektowanie procesu technologicznego oraz bezpieczne przejście od R&D do produkcji przemysłowej. W praktyce ostateczny dobór powinien uwzględniać nie tylko średnicę i wydajność, ale też ograniczenia momentu, możliwość odgazowania oraz wymagany poziom mieszania i dyspersji.

FAQ – najczęstsze pytania

Kiedy wybrać SSE, a kiedy TSE?

SSE sprawdza się w stabilnym formowaniu jednorodnych termoplastów (profile, rury, folia), gdy kluczowa jest prostota i stabilność. TSE wybiera się, gdy potrzebne jest intensywne mieszanie, dyspersja napełniaczy, devolatilizacja lub procesy reaktywne.

Czy średnica ślimaka zawsze determinuje wydajność?

Nie. Średnica jest dobrym wskaźnikiem skali, ale realna wydajność zależy m.in. od L/D, dostępnego momentu, lepkości stopu, geometrii ślimaka, stopnia wypełnienia i ograniczeń głowicy.

Co oznacza „devolatilizacja” i kiedy jest potrzebna?

Devolatilizacja to usuwanie lotnych składników (wilgoć, monomery, rozpuszczalniki) ze stopu, zwykle w sekcjach odpowietrzania w TSE. Jest istotna w recyklingu, procesach z dodatkami lotnymi oraz w reactive extrusion.

Czym różnią się wytłaczarki do gumy od wytłaczarek do termoplastów?

W gumie materiał jest mechanicznie uplastyczniany i nie przechodzi klasycznego topienia jak termoplast. Dlatego konstrukcja (moment, geometria, chłodzenie) i kryteria doboru są inne, a proces jest zwykle etapem przed wulkanizacją.

Jak dobrać skalę (mini/lab/pilot/produkcja) pod R&D?

Do opracowania receptury i szybkich iteracji wystarcza mini/lab. Do wiarygodnego skalowania i walidacji narzędzi lepszy jest lab-pilot. Jeśli celem jest przygotowanie do produkcji seryjnej, pilotaż pozwala zweryfikować stabilność procesu i koszty jednostkowe.
