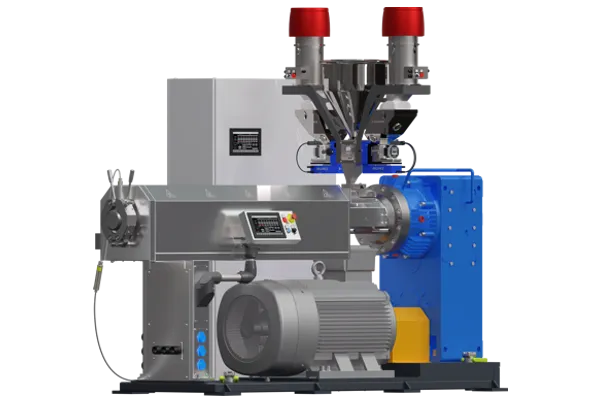

Wytłaczarki do tworzyw sztucznych: kryteria doboru układu do materiału, procesu i skali produkcji

Dobór wytłaczarki do tworzyw sztucznych stanowi decyzję technologiczną o bezpośrednim wpływie na stabilność procesu, jakość stopu, powtarzalność parametrów oraz możliwość późniejszego skalowania produkcji. O przydatności urządzenia nie decydują wyłącznie średnica ślimaka, moc napędu i deklarowana wydajność, lecz przede wszystkim zgodność konstrukcji układu uplastyczniającego z właściwościami materiału, wymaganiami procesu oraz zakładaną skalą pracy. W praktyce konieczne jest równoczesne uwzględnienie charakterystyki polimeru, wymaganej intensywności mieszania, warunków cieplnych, czasu przebywania materiału w ekstruderze, potrzeby odgazowania, zakresu monitoringu procesowego oraz sposobu integracji urządzenia z linią technologiczną. Z tego względu prawidłowy dobór wytłaczarki oraz jej wyposażenia powinien wynikać z analizy procesu i celu wdrożenia, obejmującego prace laboratoryjne, etap pilotażowy, scale-up albo stabilną produkcję przemysłową.

Wytłaczarki do tworzyw sztucznych należą do podstawowych urządzeń stosowanych w nowoczesnym przetwórstwie polimerów. Są wykorzystywane do produkcji rur, profili, filamentów, półproduktów, powłok, granulatów oraz wielu innych wyrobów formowanych w procesie ciągłym. Jednocześnie pojęcie wytłaczarki jest w praktyce stosowane bardzo szeroko i często obejmuje urządzenia o zasadniczo odmiennej roli technologicznej. W tej samej grupie funkcjonują układy laboratoryjne, platformy pilotażowe, rozwiązania przeznaczone do walidacji procesu oraz pełnoskalowe wytłaczarki przemysłowe przeznaczone do stabilnej pracy produkcyjnej.

Z technologicznego punktu widzenia nie jest to rozróżnienie wyłącznie porządkowe. Każda z tych klas urządzeń odpowiada innym celom procesu, innym wymaganiom w zakresie pomiarów, innej skali ryzyka wdrożeniowego i innemu poziomowi elastyczności konfiguracji. W konsekwencji dobór wytłaczarki nie powinien rozpoczynać się od porównania samych parametrów katalogowych, lecz od określenia, jaki materiał ma być przetwarzany, jaki rezultat technologiczny ma zostać osiągnięty, jaki jest oczekiwany poziom kontroli procesu oraz na jakim etapie rozwoju znajduje się projekt.

Jeżeli punktem wyjścia ma być szeroki przegląd oferty, warto rozpocząć od strony urządzeń i linii do tworzyw polimerowych. Taka perspektywa od początku porządkuje sposób myślenia o procesie. Wytłaczarka nie funkcjonuje bowiem jako samodzielny byt techniczny, lecz jako element większej architektury obejmującej dozowanie, przygotowanie materiału, formowanie, odbiór wyrobu, pomiary oraz automatykę linii.

Wytłaczarka jako układ termomechaniczny i reologiczny

Wytłaczarka do tworzyw sztucznych jest układem, którego zadaniem jest równoczesne podawanie materiału, jego uplastycznianie, transportowanie, sprężanie, homogenizacja oraz wytworzenie odpowiednich warunków do przepływu przez głowicę lub inne narzędzie procesowe. W ujęciu technologicznym nie jest to zatem wyłącznie maszyna mechaniczna, lecz układ termomechaniczny i reologiczny, w którym jakość procesu zależy od wzajemnych relacji pomiędzy geometrią układu uplastyczniającego, właściwościami tworzywa, profilem temperatury, energią ścinania, czasem przebywania materiału oraz charakterystyką przepływu.

Z perspektywy użytkownika przemysłowego oznacza to, że dwie wytłaczarki o zbliżonej średnicy ślimaka i podobnej mocy napędu mogą zachowywać się odmiennie w tej samej aplikacji. Różnice mogą wynikać z konstrukcji ślimaka, jakości termoregulacji cylindra, dokładności pomiaru temperatury i ciśnienia, sposobu stabilizacji strefy zasypowej, logiki sterowania albo z możliwości odtwarzania receptur procesowych. W konsekwencji poprawny dobór wytłaczarki wymaga znacznie szerszej analizy niż zwykłe porównanie podstawowych liczb w tabeli technicznej.

Podział na wytłaczarki jednoślimakowe i dwuślimakowe

Najbardziej podstawowy podział obejmuje wytłaczarki jednoślimakowe i wytłaczarki dwuślimakowe. Podział ten jest konieczny, ale niewystarczający, ponieważ sama liczba ślimaków nie przesądza jeszcze o przydatności urządzenia do konkretnego procesu. O rzeczywistej wartości technologicznej decyduje konstrukcja całego układu uplastyczniającego, charakter materiału, oczekiwany poziom mieszania, potrzeba odgazowania, wymagania dotyczące stabilności stopu i sposób pracy w większej architekturze linii.

W praktyce układ jednoślimakowy pozostaje podstawowym rozwiązaniem tam, gdzie priorytetem jest stabilne uplastycznianie, przewidywalny przepływ oraz ciągłe formowanie wyrobu. Z kolei układ dwuślimakowy jest częściej wybierany w zastosowaniach wymagających intensywniejszego mieszania, lepszej homogenizacji, pracy z dodatkami, napełniaczami lub formulacjami bardziej złożonymi. Nie oznacza to jednak, że wybór ten można sprowadzić do prostego schematu. W wielu procesach dobrze dobrana wytłaczarka jednoślimakowa będzie rozwiązaniem bardziej właściwym technologicznie niż nieoptymalnie skonfigurowany układ dwuślimakowy.

Wytłaczarka jednoślimakowa: zastosowania, ograniczenia, przewagi

Wytłaczarki jednoślimakowe są szeroko stosowane w produkcji rur, profili, osłon, powłok oraz wielu wyrobów ciągłych, w których podstawowe znaczenie mają stabilność uplastyczniania, jakość stopu i przewidywalność przepływu przez głowicę. Przewaga tego układu pojawia się zwłaszcza tam, gdzie proces nie wymaga bardzo intensywnego mieszania, natomiast wymaga dobrej stabilizacji cieplnej, równomiernej pracy i wysokiej powtarzalności parametrów. W praktyce przemysłowej właśnie ten typ urządzeń pozostaje podstawową platformą dla licznych zastosowań produkcyjnych.

Jeżeli analizujesz ten kierunek w ofercie SiTech3D, warto przejść do wytłaczarek laboratoryjnych oraz wytłaczarek laboratoryjnych pilotażowych. W obrębie tego klastra szczególnie ważna jest kategoria wytłaczarek jednoślimakowych pilotażowych, ponieważ dobrze pokazuje etap przejściowy pomiędzy pracą badawczo rozwojową a wdrożeniem w większej skali.

W przypadku układu jednoślimakowego szczególnego znaczenia nabiera jakość regulacji temperatury, sposób chłodzenia cylindra, pomiar temperatury materiału, pomiar ciśnienia oraz stabilność napędu. To właśnie te obszary w bardzo dużym stopniu decydują o tym, czy urządzenie będzie zdolne do pracy procesowo powtarzalnej, czy jedynie do okazjonalnego osiągania zadanych parametrów.

Wytłaczarka dwuślimakowa: mieszanie, homogenizacja, compounding

Wytłaczarki dwuślimakowe są szczególnie użyteczne tam, gdzie proces wymaga większej intensywności mieszania, dokładniejszej homogenizacji, rozbudowanego dozowania lub celowego oddziaływania na strukturę materiału. Jest to typowy kierunek dla compoundingu, przetwarzania układów wieloskładnikowych, kompozytów z napełniaczami, materiałów funkcjonalnych oraz procesów, w których nie wystarcza samo uplastycznienie i transport tworzywa. W takich zastosowaniach kluczowe znaczenie mają rozkład czasu przebywania materiału, poziom ścinania, architektura elementów ślimakowych oraz możliwość rekonfiguracji układu.

Praktycznym rozwinięciem tego obszaru w ofercie SiTech3D są miniaturowe wytłaczarki dwuślimakowe oraz linie do compoundingu i granulacji. Rozwiązania te dobrze pokazują, że przewaga układu dwuślimakowego nie polega wyłącznie na obecności dwóch ślimaków, lecz na zdolności do prowadzenia materiału w bardziej kontrolowany i konfigurowalny sposób.

Architektura ślimaka i cylindra jako nośnik funkcji technologicznej

Ślimak nie jest elementem, który jedynie transportuje tworzywo w kierunku głowicy. W układzie ekstruzyjnym odpowiada on jednocześnie za pobieranie materiału, jego zagęszczanie, inicjowanie topienia, rozwijanie ciśnienia, stabilizację przepływu oraz przygotowanie stopu do dalszego formowania. O tym, jak skutecznie te zadania są realizowane, decydują między innymi głębokość kanału, skok zwoju, długość stref funkcyjnych, relacja L/D, konstrukcja sekcji dozującej oraz dopasowanie geometrii do lepkości i zachowania reologicznego tworzywa.

W praktyce oznacza to, że średnica ślimaka nie powinna być traktowana jako samodzielny wyznacznik przydatności urządzenia. Znacznie ważniejsze jest pytanie, czy geometria układu uplastyczniającego odpowiada wymaganiom materiału i procesu. Dotyczy to zarówno urządzeń badawczych, jak i platform pilotażowych oraz ekstruderów produkcyjnych.

Topienie polimeru i stabilność stopu

Jednym z najbardziej krytycznych etapów pracy wytłaczarki jest topienie polimeru. Nie jest to zjawisko sprowadzające się do prostego podgrzania materiału do określonej temperatury. Topienie jest procesem, w którym jednocześnie oddziałują temperatura ścian cylindra, energia ścinania, prędkość ślimaka, przewodnictwo cieplne materiału, lepkość oraz geometria kanału. Dlatego o jakości tego etapu decyduje nie tylko poziom temperatury zadanej, lecz także stabilność termiczna i odpowiednio zaprojektowana architektura układu uplastyczniającego.

W praktyce przemysłowej niejednorodne topienie prowadzi do fluktuacji ciśnienia, pogorszenia stabilności przepływu, osłabienia jakości powierzchni wyrobu, a w skrajnych przypadkach do degradacji materiału. Z tego względu dobra wytłaczarka nie powinna być oceniana wyłącznie na podstawie wydajności, lecz również według tego, jak stabilnie prowadzi materiał przez strefę uplastyczniania i jaką jakość stopu zapewnia przed głowicą.

Reologia i energia ścinania

Ekstruzja tworzyw sztucznych jest procesem reologicznym. Oznacza to, że zachowanie materiału w ekstruderze zależy od jego lepkości i wrażliwości na temperaturę oraz ścinanie. Polimery nie zachowują się jak ciecze newtonowskie. Ich lepkość zmienia się wraz z temperaturą, prędkością ścinania oraz historią cieplną. W praktyce ten sam materiał może zatem pracować odmiennie w dwóch pozornie podobnych urządzeniach, jeżeli różni się geometria ślimaka, profil temperatury albo charakter obciążenia.

Z punktu widzenia doboru urządzenia oznacza to konieczność uwzględnienia nie tylko typu tworzywa, ale także sposobu, w jaki materiał ma być prowadzony przez układ. W przypadku formulacji bardziej wrażliwych na ścinanie albo temperaturę krytyczne stają się stabilność cieplna układu, rozkład energii mechanicznej oraz przewidywalność czasu przebywania materiału w ekstruderze.

Temperatura w ekstruzji jako parametr jakości procesu

W warunkach przemysłowych temperatura nie stanowi wyłącznie nastawy operatorskiej, lecz jeden z podstawowych parametrów jakości procesu. Wpływa na stopień uplastycznienia, lepkość stopu, równomierność przepływu, poziom ścinania, ciśnienie przed głowicą oraz stabilność całego układu. Dlatego dobra wytłaczarka do tworzyw sztucznych nie jest po prostu urządzeniem o wysokiej temperaturze pracy, ale układem zdolnym do utrzymania stabilnych warunków cieplnych zgodnych z wymaganiami materiału i procesu.

W praktyce przemysłowej należy zwracać uwagę nie tylko na maksymalną temperaturę pracy urządzenia, ale na jakość całego systemu termoregulacji: liczbę stref, skuteczność chłodzenia, logikę sterowania, dokładność pomiaru i możliwość powtarzalnego odtwarzania nastaw pomiędzy seriami. To właśnie te elementy w istotnym stopniu decydują o rzeczywistej wartości technologicznej ekstrudera.

Czas przebywania materiału i jego znaczenie procesowe

Czas przebywania materiału w ekstruderze jest jednym z parametrów, które rzadko są eksponowane w uproszczonych opisach urządzeń, a jednocześnie mają bardzo duże znaczenie dla jakości procesu. Zbyt krótki czas przebywania może utrudniać stabilne uplastycznienie i homogenizację, natomiast zbyt długi zwiększa ryzyko przegrzania, degradacji oraz niepotrzebnej historii termicznej materiału. W konsekwencji dobór wytłaczarki powinien uwzględniać nie tylko wydajność godzinową, ale także sposób prowadzenia materiału w czasie przez cały układ uplastyczniający.

Parametr ten ma szczególne znaczenie w bardziej złożonych procesach, zwłaszcza przy compoundingu, materiałach wrażliwych na temperaturę, systemach reaktywnych oraz podczas scale-upu. W takich zastosowaniach samo zwiększenie rozmiaru urządzenia nie gwarantuje zachowania tych samych warunków procesowych.

Scale-up: przejście pomiędzy skalami pracy

Scale-up należy do najczęściej upraszczanych zagadnień w przetwórstwie tworzyw sztucznych. W praktyce nie oznacza prostego przejścia z małej wytłaczarki na większą przy założeniu, że proces zachowa się identycznie. Zmieniają się relacje geometryczne, wydajność, rozkład temperatury, czas przebywania materiału, charakter przepływu oraz energia jednostkowa. W konsekwencji przejście pomiędzy skalami wymaga świadomej walidacji, a nie wyłącznie zwiększenia rozmiaru urządzenia.

Z tego względu etap pilotażowy ma istotne znaczenie w projektach wdrożeniowych. Umożliwia ograniczenie ryzyka technologicznego, sprawdzenie zachowania materiału, walidację konfiguracji układu i zebranie danych niezbędnych do dalszej industrializacji procesu. Dobrym przykładem takiego podejścia w ofercie SiTech3D jest wytłaczarka pilotażowa produkcyjna jednoślimakowa LE-1S 60-90 mm, która pokazuje, że etap pośredni pomiędzy laboratorium a produkcją może mieć kluczowe znaczenie dla powodzenia wdrożenia.

Monitoring procesu jako warunek powtarzalności

W nowoczesnej ekstruzji monitoring procesu nie powinien być traktowany jako wyposażenie dodatkowe, lecz jako warunek utrzymania jakości i powtarzalności. Pomiar temperatury stopu, ciśnienia, momentu obrotowego, wydajności i obciążenia napędu pozwala nie tylko obserwować bieżący stan procesu, ale również analizować zachowanie materiału, identyfikować odchylenia, porównywać próby i budować wiedzę technologiczną. Ma to szczególne znaczenie na etapie laboratoryjnym, pilotażowym i wdrożeniowym, ale pozostaje równie istotne w stabilnej produkcji przemysłowej.

W praktyce monitoring procesowy stanowi podstawę bardziej świadomego sterowania. Jeżeli układ nie dostarcza wiarygodnych danych, trudniej traktować go jako narzędzie rozwoju technologii. Z tego względu przy doborze urządzenia warto analizować nie tylko konstrukcję mechaniczną, ale również zakres pomiarów, możliwości archiwizacji danych, logikę alarmową i gotowość do integracji z automatyką zakładową.

Wytłaczarka jako element kompletnej linii technologicznej

W warunkach przemysłowych sama wytłaczarka bardzo rzadko pracuje w oderwaniu od reszty procesu. Najczęściej współpracuje z systemem dozowania, pompą stopu, głowicą, układami odbioru, chłodzeniem, odciągami, systemami cięcia, układami pomiarowymi i automatyką nadrzędną. Dobór ekstrudera powinien więc uwzględniać nie tylko samą maszynę, ale również to, jak będzie ona pracowała w konkretnej linii technologicznej, z określonym materiałem i przy określonym odbiorze wyrobu.

Jeżeli proces wymaga stabilizacji przepływu stopu, ważnym elementem układu mogą być pompy stopionego tworzywa lub gumy przeznaczone dla linii do wytłaczania. Jeżeli wymagana jest kontrolowana obróbka cieplna wyrobu po opuszczeniu głowicy, warto uwzględnić procesowe ogrzewacze IR. Taki sposób myślenia jest bliższy praktyce zakładowej niż traktowanie ekstrudera jako niezależnej maszyny oderwanej od architektury procesu.

Dobór wytłaczarki: pytania, które należy postawić na początku

Dobór urządzenia technologicznego należy rozpoczynać od kilku podstawowych pytań. Jaki materiał będzie przetwarzany i jaka jest jego wrażliwość na temperaturę oraz ścinanie? Czy proces wymaga przede wszystkim stabilnego uplastyczniania, czy również intensywnego mieszania? Czy konieczne jest odgazowanie? Czy urządzenie ma pracować w laboratorium, pilotażu czy produkcji? Jakie parametry trzeba mierzyć, archiwizować i analizować? Jaką funkcję ma pełnić sam ekstruder w całej linii technologicznej?

Dopiero po udzieleniu odpowiedzi na te pytania zasadne staje się porównywanie średnicy ślimaka, relacji L/D, momentu obrotowego, mocy napędu, konfiguracji stref, zakresu temperatur i wyposażenia dodatkowego. Jest to podstawowa różnica pomiędzy doborem katalogowym a doborem procesowym. W perspektywie długofalowej właśnie dobór procesowy ogranicza koszty korekt technologicznych, skraca czas dochodzenia do stabilnego procesu i obniża ryzyko błędnych decyzji inwestycyjnych.

Jak wykorzystać ten artykuł jako punkt wejścia do oferty SiTech3D

Jeżeli celem jest stabilna produkcja wyrobów w procesie ciągłym, naturalnym kierunkiem analizy będą wytłaczarki jednoślimakowe pilotażowe oraz platformy przejściowe pomiędzy pilotażem a produkcją. Jeżeli proces wymaga intensywniejszego mieszania i compoundingu, właściwym punktem wejścia będą linie do compoundingu i granulacji oraz rozwiązania dwuślimakowe. Jeżeli projekt znajduje się na etapie rozwoju formulacji i analizy podstawowych parametrów, dobrym początkiem pozostają wytłaczarki laboratoryjne. Jeżeli celem jest etap pośredni pomiędzy laboratorium a przemysłem, właściwsze będą wytłaczarki pilotażowe.
