Wytłaczarki jednoślimakowe pilotażowe do gumy i silikonu

Wytłaczarki jednoślimakowe pilotażowe do gumy i silikonu są przeznaczone do badań procesowych, prób technologicznych oraz przygotowania procesu wytłaczania elastomerów do pracy w większej skali. W przeciwieństwie do standardowych układów do termoplastów, w przetwórstwie gumy i silikonu kluczowe znaczenie mają: sposób karmienia materiału, stabilność temperaturowa układu, możliwość pracy z taśmą, granulatem lub kęsami oraz precyzyjna kontrola zależności pomiędzy prędkością ślimaka i walca podającego.

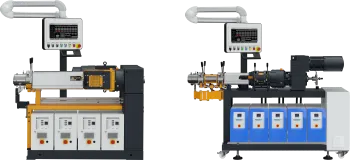

W ofercie SiTech3D ta grupa obejmuje pilotażowe wytłaczarki RE-60/400 oraz RE-45/400. Są to urządzenia zaprojektowane specjalnie do pracy z gumą, silikonem oraz innymi elastomerami, z uwzględnieniem ich specyficznych właściwości reologicznych i technologicznych. Konstrukcja tych wytłaczarek została podporządkowana nie tylko samej wydajności procesu, ale przede wszystkim jego stabilności, powtarzalności oraz możliwości wiarygodnego przenoszenia wyników prób badawczych i aplikacyjnych na warunki przemysłowe.

Wytłaczarki jednoślimakowe pilotażowe do gumy i silikonu jako narzędzie rozwoju procesu

Wytłaczanie gumy i silikonu należy do procesów technologicznych, w których sama zdolność do wytworzenia profilu lub wyrobu nie wystarcza do uzyskania dobrego rezultatu produkcyjnego. W praktyce równie ważne są: stabilność podawania materiału, kontrola temperatury w całym układzie, odpowiednio dobrana charakterystyka ślimaka, zdolność do budowania ciśnienia bez destabilizacji mieszanki oraz powtarzalność warunków pracy w dłuższym czasie. Z tego względu wytłaczarki pilotażowe do elastomerów nie powinny być traktowane jako pomniejszona wersja standardowej wytłaczarki do tworzyw, lecz jako wyspecjalizowane urządzenia badawczo-procesowe.

Wytłaczarki RE-60/400 oraz RE-45/400 zostały zaprojektowane właśnie do takich zadań. Ich rola polega na umożliwieniu prowadzenia prób technologicznych, optymalizacji parametrów wytłaczania, badań nad nowymi mieszankami oraz przygotowania procesu do późniejszego wdrożenia. W praktyce oznacza to możliwość badania wpływu geometrii układu uplastyczniającego, temperatury, frykcji, prędkości obrotowej, ciśnienia oraz sposobu karmienia na jakość i powtarzalność gotowego wyrobu.

Dlaczego ekstruzja gumy i silikonu wymaga innego podejścia niż ekstruzja termoplastów

Materiały elastomerowe zachowują się podczas przetwórstwa inaczej niż klasyczne tworzywa termoplastyczne. W ich przypadku szczególnego znaczenia nabierają lepkość mieszanki, podatność na wzrost temperatury wywołany ścinaniem, skłonność do zmian strukturalnych podczas przebywania w układzie oraz potrzeba utrzymania ściśle kontrolowanych warunków transportu i homogenizacji. To właśnie dlatego wytłaczarki do gumy i silikonu wymagają innej logiki projektowej niż urządzenia przeznaczone do standardowego wytłaczania polimerów.

W praktyce technologicznej oznacza to, że jakość procesu zależy nie tylko od średnicy ślimaka czy mocy napędu, ale również od sposobu wprowadzania materiału do cylindra, skuteczności chłodzenia i grzania, konstrukcji walca podającego, właściwego doboru frykcji oraz zdolności układu do pracy stabilnej przy różnych postaciach wsadu. W przypadku gumy i silikonu nie są to cechy dodatkowe, lecz podstawowe parametry decydujące o użyteczności maszyny.

System podawania materiału jako jeden z kluczowych wyróżników

Jednym z najważniejszych elementów wytłaczarek RE-60/400 oraz RE-45/400 jest moduł podawania materiału, przystosowany do pracy z taśmą, granulatem lub kęsami gumy i silikonu. Z punktu widzenia procesu ma to bardzo duże znaczenie, ponieważ sposób karmienia wprost wpływa na stabilność pracy, równomierność zasilania ślimaka, zdolność budowania ciśnienia oraz powtarzalność całego procesu wytłaczania.

W praktyce badawczej i pilotażowej możliwość pracy z różnymi formami materiału jest szczególnie cenna. Pozwala prowadzić próby na mieszankach przygotowanych w odmienny sposób, analizować wpływ postaci wsadu na przebieg procesu oraz lepiej dopasowywać urządzenie do rzeczywistych warunków technologicznych występujących później w zakładzie produkcyjnym. To podejście wyraźnie odróżnia specjalistyczną wytłaczarkę do elastomerów od urządzeń o bardziej uniwersalnym, ale mniej dopasowanym charakterze.

Niezależny napęd walca podającego i kontrola frykcji

Szczególnie ważnym rozwiązaniem konstrukcyjnym w tej grupie urządzeń jest niezależny napęd walca podającego. To właśnie on pozwala kontrolować relację pomiędzy prędkością walca a prędkością ślimaka, czyli ustawiać frykcję w sposób świadomy i dostosowany do materiału. W przypadku mieszanek gumowych i silikonowych ma to znaczenie podstawowe, ponieważ od tej zależności zależy skuteczność karmienia, jednorodność obciążenia układu oraz stabilność dalszych etapów uplastyczniania i transportu.

Takie rozwiązanie rozszerza możliwości badawcze i użytkowe wytłaczarki. Umożliwia pracę z materiałami o różnej szerokości taśmy, zmiennej grubości pasa, odmiennym stopniu plastyczności lub innym sposobie przygotowania wsadu. Dzięki temu wytłaczarki RE-60/400 oraz RE-45/400 mogą pełnić rolę uniwersalnego narzędzia do badań nad procesem wytłaczania elastomerów, a nie tylko stanowiska do odtwarzania jednego, wąsko określonego scenariusza.

Temperatura procesu i termoregulacja w ekstruzji elastomerów

W wytłaczaniu gumy i silikonu temperatura procesu musi być kontrolowana wyjątkowo precyzyjnie. Zbyt niska może utrudniać stabilny przepływ i formowanie wyrobu, zbyt wysoka może prowadzić do pogorszenia jakości mieszanki, destabilizacji procesu lub problemów związanych z niekontrolowanymi zmianami właściwości materiału. Dlatego w tej klasie wytłaczarek nie wystarcza samo grzanie cylindra – konieczna jest pełna i szybka regulacja cieplna całego układu.

W rozwiązaniach SiTech3D istotną rolę odgrywają termoregulatory pracujące w obiegu zamkniętym, kanały grzewczo-chłodzące w cylindrze i ślimaku oraz chłodzony moduł podawania materiału. Takie podejście pozwala prowadzić proces w sposób bardziej stabilny, szybciej reagować na zmiany ustawień i utrzymywać powtarzalne warunki między kolejnymi próbami. W środowisku badawczym i wdrożeniowym ma to ogromne znaczenie, ponieważ bez wysokiej jakości kontroli termicznej trudno mówić o wiarygodnych danych procesowych.

Moduł cylindra i ślimaka w wytłaczarkach do gumy i silikonu

W tej grupie urządzeń szczególnego znaczenia nabiera konstrukcja cylindra i ślimaka. Cylinder musi zapewniać nie tylko odpowiednią wytrzymałość ciśnieniową, ale również równomierne warunki termiczne oraz eliminację stref niekontrolowanego wychłodzenia lub przegrzewania. Z kolei ślimak powinien być zaprojektowany tak, aby jednocześnie skutecznie transportować mieszankę, homogenizować ją i przenosić wysoki moment obrotowy niezbędny do prowadzenia procesu w sposób stabilny.

W RE-60/400 oraz RE-45/400 układ ten został podporządkowany właśnie wymaganiom elastomerów. Kanały dla czynnika grzewczo-chłodzącego, kontrola temperatury ślimaka, wytrzymała konstrukcja mechaniczna oraz przystosowanie do pracy przy wysokich obciążeniach powodują, że urządzenia mogą być wykorzystywane nie tylko do prostych prób, ale również do bardziej wymagających zadań rozwojowych i pilotażowych.

Napęd, łożyskowanie i zdolność do pracy pod obciążeniem

Wytłaczanie mieszanek gumowych i silikonowych wymaga układów napędowych, które zachowują stabilność również przy niskich prędkościach obrotowych i dużym obciążeniu. Dlatego istotne są nie tylko parametry silnika, ale również charakterystyka sterowania, dobór falownika, zapas momentu obrotowego oraz jakość mechanicznych elementów przeniesienia napędu. W zastosowaniach pilotażowych przekłada się to bezpośrednio na powtarzalność procesu, bezpieczeństwo pracy oraz możliwość prowadzenia bardziej wymagających prób.

Ważnym elementem tej logiki konstrukcyjnej jest również łożysko oporowe. To właśnie ono współdecyduje o zdolności urządzenia do przenoszenia obciążeń osiowych generowanych przez ciśnienie w cylindrze. W praktyce nie jest to detal konstrukcyjny, lecz jeden z fundamentów trwałości i niezawodności wytłaczarki, zwłaszcza przy pracy ciągłej oraz w badaniach wymagających szerokiego zakresu parametrów.

Cyfrowe sterowanie i rejestracja danych procesowych

W środowisku badawczo-rozwojowym wartość wytłaczarki nie wynika wyłącznie z jej możliwości mechanicznych. Równie ważna jest jakość systemu sterowania, zdolność do rejestrowania danych i możliwość ich późniejszej analizy. Dlatego w tej grupie urządzeń istotne miejsce zajmuje cyfrowy system sterowania oparty na sterowniku PLC i panelu HMI, z możliwością kontroli parametrów takich jak ciśnienie, temperatura, prędkość obrotowa, moment obrotowy czy zużycie energii.

To właśnie dzięki takim rozwiązaniom wytłaczarka może pełnić funkcję rzeczywistego narzędzia badawczego. Parametry nie są jedynie ustawiane, ale również obserwowane, archiwizowane i porównywane między kolejnymi próbami. Pozwala to technologom i zespołom R&D lepiej rozumieć proces, szybciej korygować ustawienia oraz budować bazę wiedzy przydatną przy dalszym skalowaniu procesu lub wdrożeniu produkcyjnym.

Modele RE-60/400 oraz RE-45/400

Podstawę tej podkategorii stanowią dwa modele: RE-45/400 oraz RE-60/400. Obie konstrukcje zostały opracowane jako jednoślimakowe wytłaczarki pilotażowe do gumy i silikonu, ale odpowiadają na różne potrzeby skali procesu. Model 45 mm lepiej wpisuje się w zadania wymagające mniejszej wydajności, krótszych serii prób i większej elastyczności laboratoryjnej, natomiast model 60 mm jest naturalnym kierunkiem dla projektów, w których potrzebna jest wyższa przepustowość i bliższe odwzorowanie warunków przemysłowych.

Z punktu widzenia użytkownika ważne jest jednak nie tylko to, który model jest większy, ale również to, że oba urządzenia zachowują tę samą logikę pracy z elastomerami: specjalistyczny system podawania, kontrolowaną frykcję, wydajną termoregulację, stabilny napęd oraz możliwość prowadzenia procesu w sposób powtarzalny i dobrze oprzyrządowany pomiarowo.

Zastosowania wytłaczarek pilotażowych do gumy i silikonu

Wytłaczarki tej klasy mogą być wykorzystywane do badań nad profilami gumowymi i silikonowymi, uszczelkami, przewodami, elementami amortyzującymi, wyrobami technicznymi oraz innymi produktami wytwarzanymi w sposób ciągły z elastomerów. Znajdują zastosowanie zarówno przy opracowywaniu nowych mieszanek, jak i przy optymalizacji istniejących technologii, kontroli jakości oraz przygotowaniu parametrów procesu do dalszego wdrożenia.

To właśnie dlatego ta podkategoria powinna mieć własną, wyraźnie odrębną rolę w strukturze oferty. Nie jest to po prostu odmiana standardowych wytłaczarek jednoślimakowych pilotażowych, lecz wyspecjalizowana grupa urządzeń przeznaczonych do procesów, w których kluczowe są: karmienie materiału, kontrola frykcji, stabilność termiczna i zdolność do pracy z trudniejszymi reologicznie elastomerami.

FAQ

Do czego służą wytłaczarki jednoślimakowe pilotażowe do gumy i silikonu?

Wytłaczarki jednoślimakowe pilotażowe do gumy i silikonu służą do badań procesowych, prób technologicznych, rozwoju nowych mieszanek elastomerowych oraz przygotowania procesu do pracy w większej skali. Umożliwiają prowadzenie prób w warunkach bliższych instalacji przemysłowej niż klasyczne stanowiska laboratoryjne.

Dlaczego wytłaczarki do gumy i silikonu wymagają innej konstrukcji niż standardowe wytłaczarki do termoplastów?

Guma i silikon mają inną charakterystykę reologiczną niż typowe tworzywa termoplastyczne, dlatego większe znaczenie mają tu sposób karmienia materiału, kontrola temperatury, stabilność transportu w cylindrze oraz możliwość pracy z taśmą, granulatem lub kęsami. W praktyce wymaga to innego podejścia do projektowania układu podawania, ślimaka, cylindra i termoregulacji.

Dlaczego niezależny napęd walca podającego jest tak ważny?

Niezależny napęd walca podającego pozwala świadomie ustawiać frykcję, czyli zależność pomiędzy prędkością walca i prędkością ślimaka. Dzięki temu można lepiej dostosować proces do rodzaju materiału, sposobu przygotowania wsadu i wymagań technologicznych, a także uzyskać bardziej stabilne karmienie wytłaczarki.

Czy te urządzenia mogą pracować z różnymi postaciami materiału?

Tak. Wytłaczarki tej klasy mogą być przystosowane do pracy z taśmą gumową, granulatem oraz kęsami gumy lub silikonu. To ważna cecha zarówno w badaniach, jak i w zastosowaniach pilotażowych, ponieważ pozwala prowadzić próby na materiałach przygotowanych w różny sposób.

Jakie parametry są szczególnie ważne w wytłaczaniu gumy i silikonu?

Najważniejsze są: temperatura cylindra i ślimaka, sposób karmienia materiału, frykcja między walcem podającym a ślimakiem, ciśnienie, moment obrotowy, prędkość obrotowa oraz czas przebywania mieszanki w układzie. To właśnie te parametry w największym stopniu wpływają na stabilność procesu i jakość gotowego wyrobu.

Kiedy wybrać model RE-45/400, a kiedy RE-60/400?

Model RE-45/400 lepiej odpowiada zadaniom wymagającym mniejszej skali procesu i większej elastyczności laboratoryjnej. Model RE-60/400 będzie lepszym wyborem wtedy, gdy potrzebna jest wyższa wydajność i bliższe odwzorowanie warunków przemysłowych. Ostateczny dobór powinien wynikać z rodzaju mieszanki, planowanej wydajności oraz celu prowadzonych badań lub prób technologicznych.

Czy te wytłaczarki nadają się tylko do badań?

Nie tylko. Choć są to urządzenia pilotażowe, mogą być wykorzystywane również do prób wdrożeniowych, walidacji parametrów procesu, przygotowania danych do scale-up oraz do bardziej zaawansowanych prac technologicznych wymagających wysokiej kontroli parametrów i dobrej rejestracji danych.
